دوبلین، ایرلند – نمای ساختمان همواره یکی از پیچیدهترین و چالشیترین بخشهای طراحی معماری بوده است؛ زیرا باید به صورت همزمان، هم بیانگر نیت طراحی باشد، هم اهداف تحلیل عملکرد نما نظیر بهرهوری انرژی، آسایش و نور روز را تأمین کند و هم با مقررات ساختمانی مطابقت داشته باشد.
بهطور سنتی، ارزیابیهای عملکردی این نماها تا فازهای پایانی پروژه به تعویق میافتاد؛ زمانی که هرگونه تغییر در طراحی، نیازمند هزینههای سنگین بود. شرکت FenestraPro مستقر در دوبلین، برای حل این چالش توسط سایمون ویلن و دیو پالمر در سال ۲۰۱۲ تأسیس شد. هدف این شرکت، قرار دادن ابزارهای قوی تحلیل عملکرد نما به صورت مستقیم در دسترس معماران و در محیطهای کاری BIM موجود آنها است، تا تصمیمات حیاتی در زمان مناسب و با بیشترین تأثیر ممکن اتخاذ شوند.
تحلیل عملکرد نما از کانسپت تا جزئیاتدهی

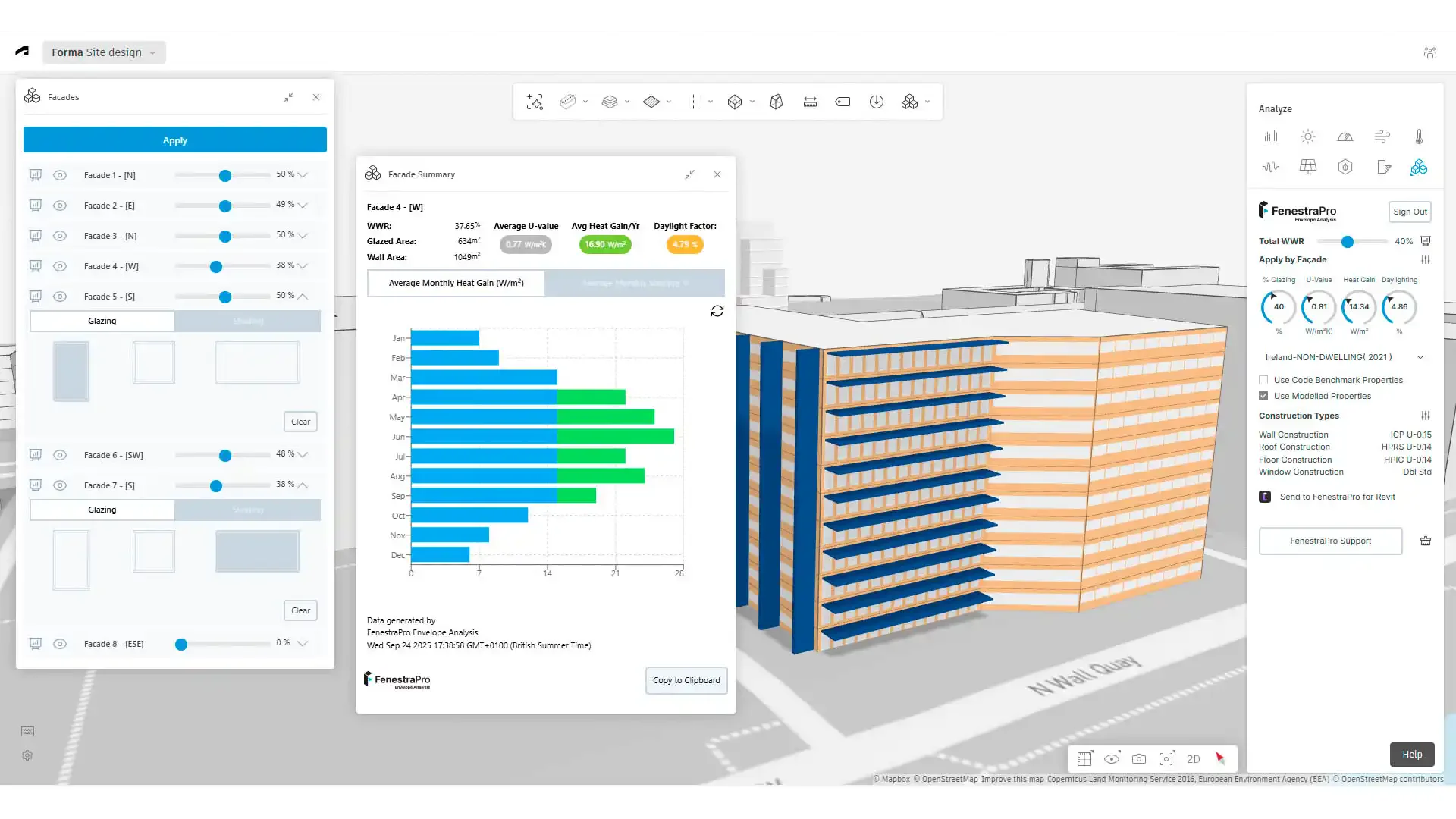

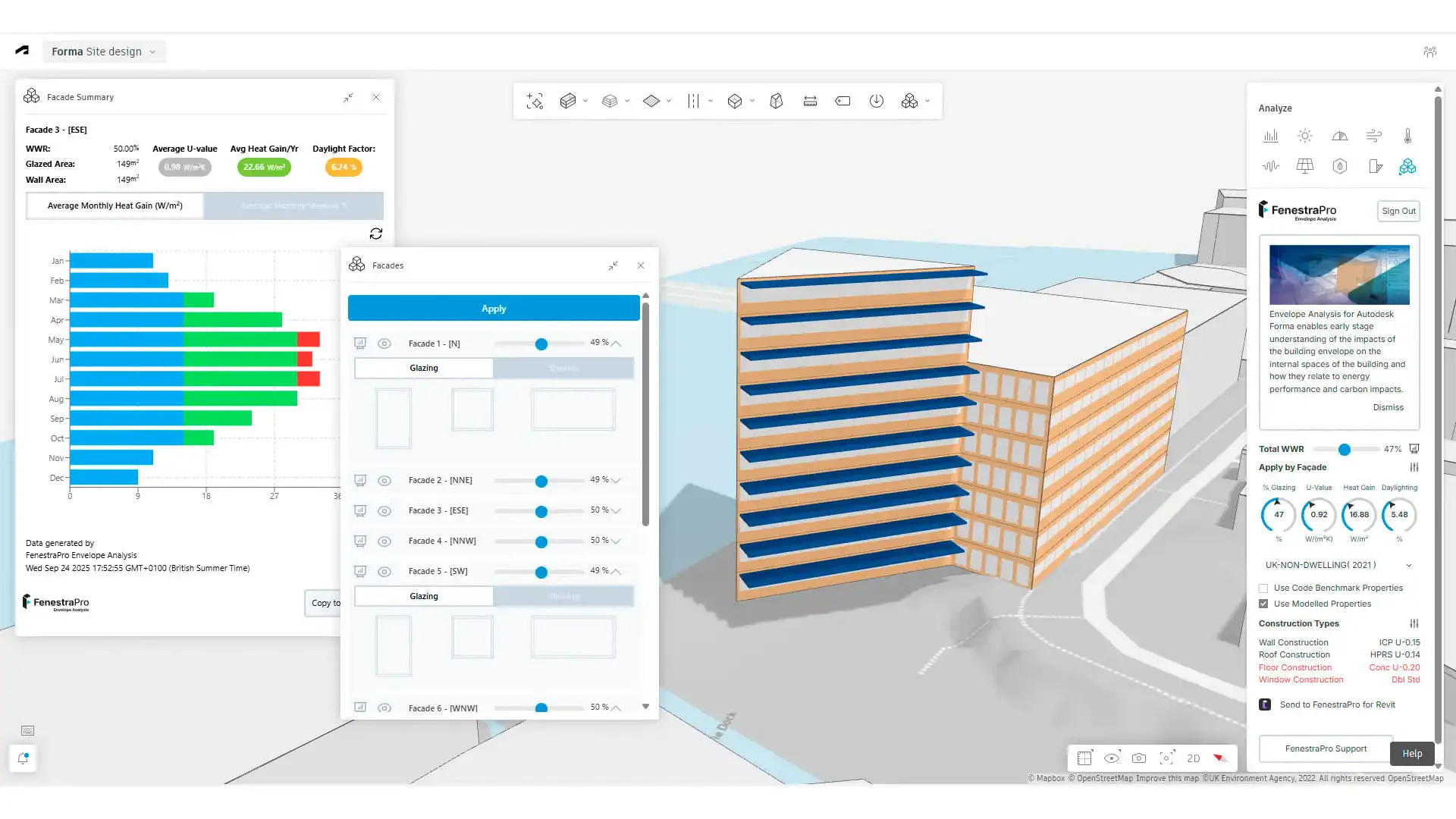

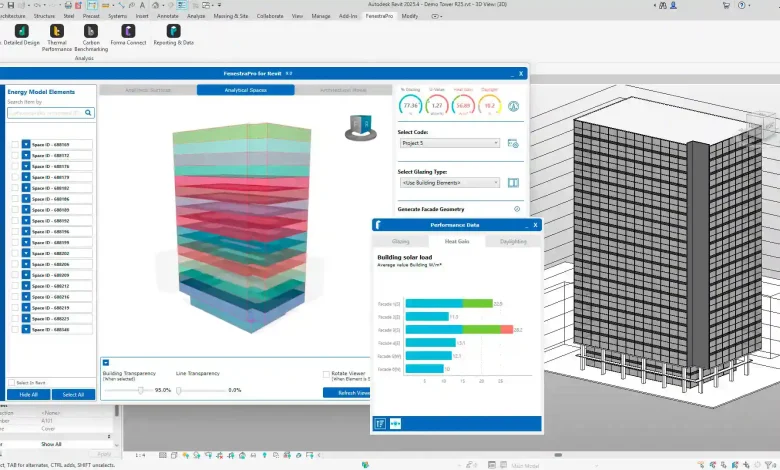

فناوری FenestraPro بر تحلیل نمای ساختمان متمرکز است و یکپارچگی عمیقی با محیطهای Autodesk ایجاد کرده است. محصول اصلی، FenestraPro for Revit، به عنوان یک افزونه عمل کرده و به کاربران اجازه میدهد تا نسبتهای شیشهکاری، تجهیزات سایهانداز و انتخابهای متریال را بدون ترک مدل BIM خود آزمایش کنند. اخیراً، یک اپلیکیشن مکمل نیز برای پلتفرم طراحی مفهومی Autodesk Forma عرضه شده که قابلیت تحلیل عملکرد را از همان مرحله مدلسازی توده (Massing Stage) ممکن میسازد.
به این ترتیب، طراحان میتوانند بهسرعت نحوه تأثیر جهتگیری ساختمان، نسبت پنجره به دیوار (WWR) یا استراتژیهای سایهانداز بر سطوح نور روز و مصرف انرژی را ارزیابی کنند. این سیستم به جای اتکا به گزارشهای خارجی، بازخورد فوری را با سطوح رنگی و نمودارهای دینامیک برای هشدار در مورد مشکلات احتمالی نظیر تابش خیرهکننده (Glare) یا افزایش بیش از حد گرمای خورشیدی فراهم میکند.
موتور سبکوزن برای تکرار سریع طراحی و اتصال به تولیدکنندگان
نرمافزار FenestraPro عامدانه از بار محاسباتی سنگین ابزارهای شبیهسازی کامل ساختمان اجتناب کرده و یک موتور پاسخگو و سبکوزن را برای تکرار سریع (Iteration) طراحی ارائه میدهد. این رویکرد، به کاربران امکان میدهد که گزینههای مختلف نما را در یک توالی سریع مقایسه کنند و تصمیمات طراحی را قبل از تثبیت نهایی هندسه، هدایت نمایند. بسته نرمافزاری FenestraPro همچنین دارای یک پایگاه داده بیش از هزار محصول شیشهای است که شامل خواص دقیق حرارتی و خورشیدی آنها میشود.
ادغامهای اخیر، مانند اتصال با Vitro Architectural Glass، به این معنی است که دادههای سازندگان مستقیماً به محیط FenestraPro وارد میشود و تحلیلها بر اساس محصولات واقعی به جای مفروضات کلی انجام میگردند. این ابزار نه تنها برای تجزیه و تحلیل، بلکه برای شناسایی ضعفها و خطاهای مدلهای BIM انرژی نیز کاربرد دارد و قابلیت اطمینان دادهها را قبل از خروجیهای نهایی تضمین میکند.
تحلیل نهایی نبض ساختمان
ظهور FenestraPro نشاندهنده یک الزام جدید در حوزه طراحی پایدار است: انتقال ابزارهای تحلیلی از انحصار مهندسان به جعبهابزار روزمره معماران. نبض ساختمان معتقد است که این نرمافزار با اتصال فاز اکتشاف اولیه در Forma به جزئیات اجرایی در Revit، یک رویکرد پیوسته و متصل را در طراحی ترویج میکند.
در دورهای که سختتر شدن مقررات پایداری و افزایش پاسخگویی به کارفرمایان اهمیت حیاتی دارد، توانایی ارزیابی گزینهها در عرض چند دقیقه، نه چند روز، ارزش اقتصادی و زیستمحیطی قابل توجهی ایجاد میکند. این ابزار، به معماران اعتماد به نفس بیشتری میدهد که انتخابهای زیباییشناختی آنها با الزامات عملکردی و پایداری در تعادل کامل قرار خواهند داشت. FenestraPro خود را نه جایگزینی برای شبیهسازهای مهندسی، بلکه به عنوان یک شریک قدرتمند و عملگرای BIM معرفی میکند.
نبض ساختمان؛ رصد تحولات، پیشبینی آینده.
