گودبرداری چیست؟

گودبرداری یکی از مهم‌ترین و در عین حال حساس‌ترین مراحل اجرای یک پروژه ساختمانی است. تقریباً در هر پروژه‌ای که نیاز به احداث زیرزمین، پارکینگ زیرسطحی، فونداسیون عمیق، مخزن، سازه زیرزمینی یا برخی تأسیسات خاص وجود داشته باشد، عملیات گودبرداری بخشی از فرآیند ساخت خواهد بود. شاید در نگاه اول گودبرداری تنها به معنی برداشتن خاک از یک محدوده مشخص به نظر برسد، اما در پروژه‌های مهندسی، موضوع بسیار پیچیده‌تر از این است. وقتی خاک برداشته می‌شود، شرایط طبیعی زمین تغییر می‌کند و در نتیجه تعادل نیروها، تنش‌های داخل خاک، فشار جانبی زمین، وضعیت آب زیرزمینی و حتی پایداری ساختمان‌های مجاور نیز ممکن است تحت تأثیر قرار بگیرد.

به همین دلیل، گودبرداری را نمی‌توان صرفاً یک عملیات عمرانی دانست که با بیل مکانیکی و کامیون انجام می‌شود. گودبرداری یک فرآیند مهندسی است که باید بر اساس شرایط زمین، عمق گود، وضعیت ساختمان‌های مجاور، سطح آب زیرزمینی، روش پایدارسازی، تجهیزات اجرایی و برنامه کنترل و پایش انجام شود. هرچه گود عمیق‌تر، زمین نامناسب‌تر و ساختمان‌های اطراف حساس‌تر باشند، اهمیت مطالعات و کنترل‌های مهندسی بیشتر می‌شود.

برای مهندسان ساختمان، آشنایی با مفاهیم پایه گودبرداری اهمیت زیادی دارد؛ زیرا تصمیم‌های اشتباه در این مرحله می‌توانند پیامدهای بسیار جدی داشته باشند. ترک‌خوردگی ساختمان‌های مجاور، نشست زمین، ریزش دیواره گود، ورود آب، آسیب به تأسیسات شهری، تغییر شکل سازه نگهبان و در موارد شدیدتر، ناپایداری بخشی از سازه‌های اطراف از جمله خطراتی هستند که باید پیش از شروع عملیات مورد توجه قرار گیرند.

در این مقاله از نبض ساختمان، گودبرداری را از پایه بررسی می‌کنیم و به زبان نسبتاً ساده اما با نگاه مهندسی توضیح می‌دهیم که گود چیست، چرا ایجاد می‌شود، چه انواعی دارد، چه عواملی بر طراحی آن اثر می‌گذارند، چرا پایدارسازی اهمیت دارد، سازه نگهبان چیست، روش‌های متداول پایدارسازی کدام‌اند، آب زیرزمینی چه مشکلی ایجاد می‌کند، عملیات گودبرداری چگونه کنترل می‌شود و مهندس ساختمان در هر مرحله باید به چه نکاتی توجه داشته باشد.

گودبرداری چیست؟

گودبرداری به عملیات برداشت خاک و مصالح زمین از یک محدوده مشخص تا رسیدن به تراز یا عمق موردنظر پروژه گفته می‌شود. این عملیات ممکن است برای اجرای فونداسیون، احداث زیرزمین، پارکینگ، مخازن، کانال‌ها، سازه‌های زیرزمینی یا سایر بخش‌های پروژه انجام شود.

اگر یک ساختمان یک یا چند طبقه زیرزمین داشته باشد، زمین باید تا تراز مناسب برای اجرای فونداسیون و سازه زیرزمین برداشته شود. این عملیات همان چیزی است که در اصطلاح عمومی «گودبرداری» نامیده می‌شود.

اما از دید مهندسی، تعریف گودبرداری تنها به «برداشتن خاک» محدود نیست. زمانی که خاک طبیعی برداشته می‌شود، دیواره‌های جدیدی در زمین ایجاد می‌شوند و این دیواره‌ها باید در برابر نیروهای واردشده پایدار بمانند. بنابراین در یک پروژه واقعی، گودبرداری با موضوعاتی مانند مکانیک خاک، ژئوتکنیک، سازه نگهبان، آب زیرزمینی، پایش تغییر شکل، ایمنی کارگاه و کنترل ساختمان‌های مجاور ارتباط مستقیم دارد.

چرا گودبرداری یک عملیات حساس است؟

خاک برخلاف بتن یا فولاد یک ماده کاملاً یکنواخت نیست. ویژگی‌های خاک می‌توانند حتی در نقاط مختلف یک سایت تغییر کنند. نوع دانه‌ها، تراکم، رطوبت، سطح آب زیرزمینی، لایه‌بندی، مقاومت برشی و سابقه بارگذاری زمین از عواملی هستند که رفتار خاک را تحت تأثیر قرار می‌دهند.

وقتی زمین به صورت طبیعی قرار دارد، تنش‌های موجود در آن در یک شرایط مشخص توزیع شده‌اند. با برداشتن بخشی از خاک، این وضعیت تغییر می‌کند. خاک اطراف گود تلاش می‌کند به سمت فضای ایجادشده حرکت کند. اگر این حرکت کنترل نشود، ممکن است دیواره گود تغییر شکل دهد یا ناپایدار شود.

در گودهای مجاور ساختمان‌ها، موضوع حساس‌تر است. ساختمان‌های مجاور وزن خود را به زمین منتقل می‌کنند و این بار می‌تواند فشار اضافی بر توده خاک اطراف گود ایجاد کند. بنابراین یک گودبرداری غیراصولی ممکن است علاوه بر خود گود، روی ساختمان همسایه نیز اثر بگذارد.

تفاوت گودبرداری و خاکبرداری چیست؟

این دو اصطلاح گاهی به جای یکدیگر استفاده می‌شوند، اما از نظر مفهومی بهتر است میان آن‌ها تفاوت قائل شویم.

خاکبرداری معمولاً مفهوم گسترده‌تری دارد و به عملیات برداشت خاک از سطح زمین یا یک محدوده مشخص اشاره می‌کند. برای مثال آماده‌سازی زمین، اصلاح تراز، ایجاد مسیر یا برداشت خاک برای عملیات عمرانی می‌تواند خاکبرداری محسوب شود.

گودبرداری معمولاً به ایجاد یک حفرة مشخص با عمق قابل توجه برای اجرای سازه یا بخش زیرزمینی پروژه اشاره دارد.

در پروژه‌های ساختمانی شهری، وقتی درباره ایجاد فضای زیرزمینی برای پارکینگ یا فونداسیون صحبت می‌کنیم، اصطلاح گودبرداری بسیار رایج است.

چه زمانی به گودبرداری نیاز داریم؟

گودبرداری در پروژه‌های مختلفی انجام می‌شود، اما برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

• اجرای فونداسیون
• احداث زیرزمین
• ساخت پارکینگ زیرزمینی
• اجرای مخزن
• احداث استخر
• اجرای سازه‌های زیرزمینی
• ساخت ایستگاه‌ها و تأسیسات زیرسطحی
• اجرای کانال‌های عمیق
• اجرای برخی سازه‌های عمرانی
• احداث دیوارهای زیرزمینی
• اجرای سیستم‌های جمع‌آوری آب
• اجرای برخی پروژه‌های تأسیسات شهری

عمق و ابعاد گود در هر پروژه متفاوت است و همین موضوع باعث می‌شود روش مناسب اجرای آن نیز از پروژه‌ای به پروژه دیگر تغییر کند.

عمق گود چگونه تعیین می‌شود؟

عمق گودبرداری عددی نیست که صرفاً بر اساس تصمیم اجرایی تعیین شود. این عمق از نیازهای پروژه و ترازهای طراحی به دست می‌آید.

برای مثال اگر پروژه دارای دو طبقه زیرزمین باشد، عمق گود به ارتفاع طبقات، ضخامت سقف‌ها، ضخامت فونداسیون، لایه‌های کف‌سازی، فضای مورد نیاز برای اجرای سازه و سایر الزامات بستگی خواهد داشت.

بنابراین برای تعیین عمق واقعی باید مجموعه نقشه‌های معماری، سازه و در صورت نیاز نقشه‌های ژئوتکنیک و مطالعات زمین بررسی شوند.

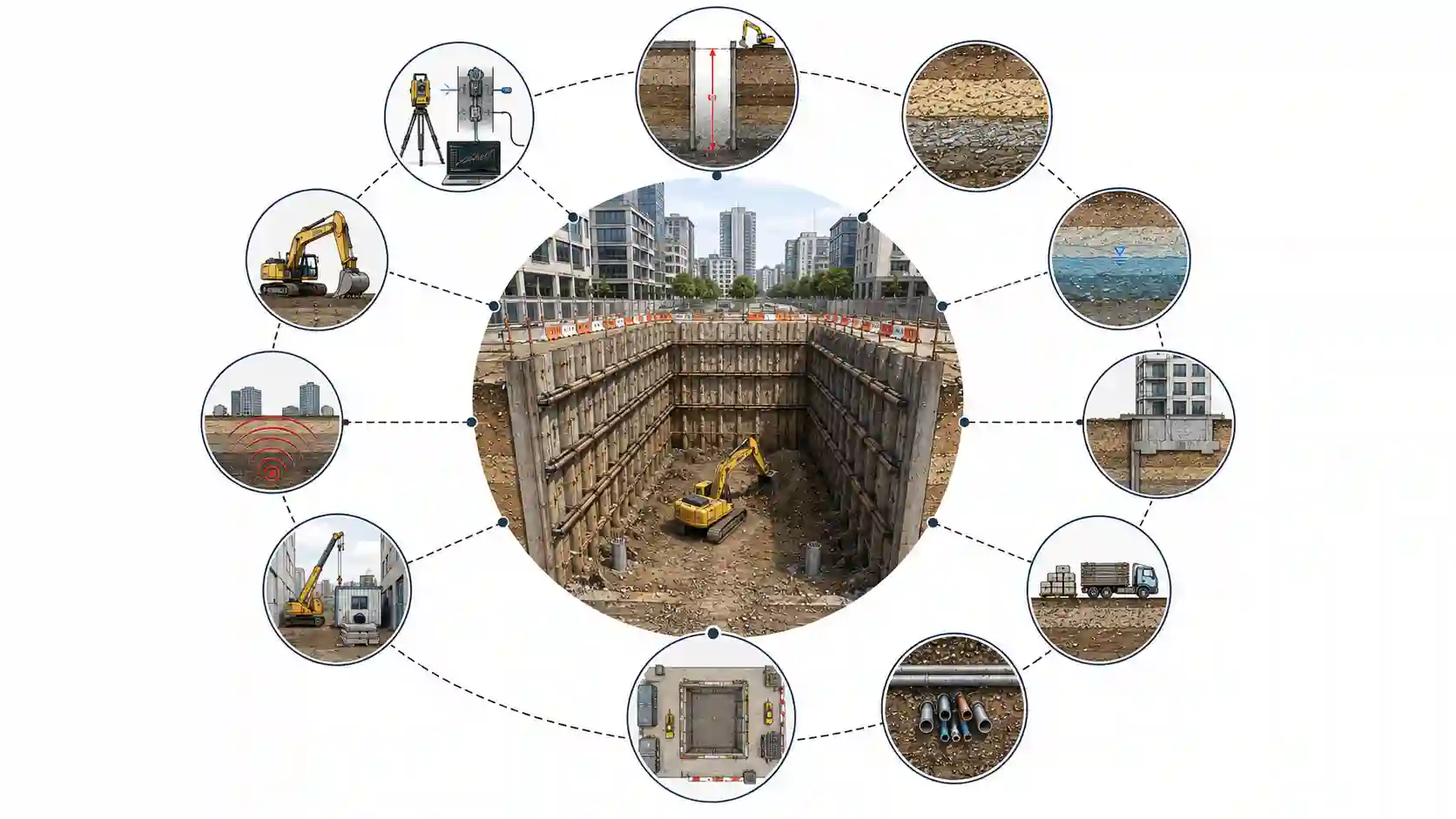

عوامل مؤثر بر انتخاب روش گودبرداری

انتخاب روش مناسب گودبرداری به یک عامل وابسته نیست. مهندس باید مجموعه‌ای از شرایط پروژه را بررسی کند.

گودهای کم‌عمق و عمیق

تقسیم‌بندی گودها بر اساس عمق به تنهایی برای طراحی یک سیستم پایدارسازی کافی نیست، اما به صورت مفهومی می‌توان گودها را از نظر عمق و میزان حساسیت به چند گروه تقسیم کرد.

گود کم‌عمق معمولاً در پروژه‌هایی ایجاد می‌شود که عمق حفاری محدود است و فضای کافی در اطراف گود وجود دارد. در چنین شرایطی ممکن است بتوان با شیب دادن دیواره‌ها و ایجاد فضای مناسب، پایداری را تأمین کرد.

در گودهای عمیق، شرایط متفاوت است. هرچه عمق افزایش پیدا کند، فشار جانبی، تغییر شکل احتمالی و حساسیت ساختمان‌های اطراف بیشتر می‌شود و معمولاً نیاز به طراحی دقیق‌تر و سیستم پایدارسازی مناسب‌تر وجود دارد.

گودبرداری باز یا گودبرداری قائم چیست؟

یکی از مفاهیم مهم در گودبرداری، شکل دیواره‌هاست.

در صورتی که فضای کافی در اطراف گود وجود داشته باشد، می‌توان دیواره را با شیب مناسب اجرا کرد. این کار باعث می‌شود عرض گود در سطح زمین بیشتر از کف آن باشد.

اما در مناطق شهری، معمولاً زمین محدود است و ساختمان‌های مجاور اجازه ایجاد شیب بزرگ را نمی‌دهند. در چنین شرایطی ممکن است لازم باشد دیواره گود تقریباً قائم باشد و برای حفظ پایداری آن از سیستم سازه نگهبان استفاده شود.

چرا شیب دادن دیواره گود می‌تواند مفید باشد؟

اگر شرایط خاک و فضای پروژه اجازه دهد، ایجاد شیب مناسب در دیواره باعث می‌شود توده خاک پایدارتر باقی بماند. در واقع با کاهش زاویه شیب، نیروی محرک برای لغزش توده خاک کاهش پیدا می‌کند.

اما نکته مهم این است که شیب ایمن عدد ثابتی برای همه خاک‌ها نیست. خاک ماسه‌ای، خاک رسی، خاک متراکم، خاک دستی و خاک اشباع رفتار یکسانی ندارند.

بنابراین نباید یک زاویه مشخص را بدون بررسی شرایط پروژه برای همه گودها استفاده کرد.

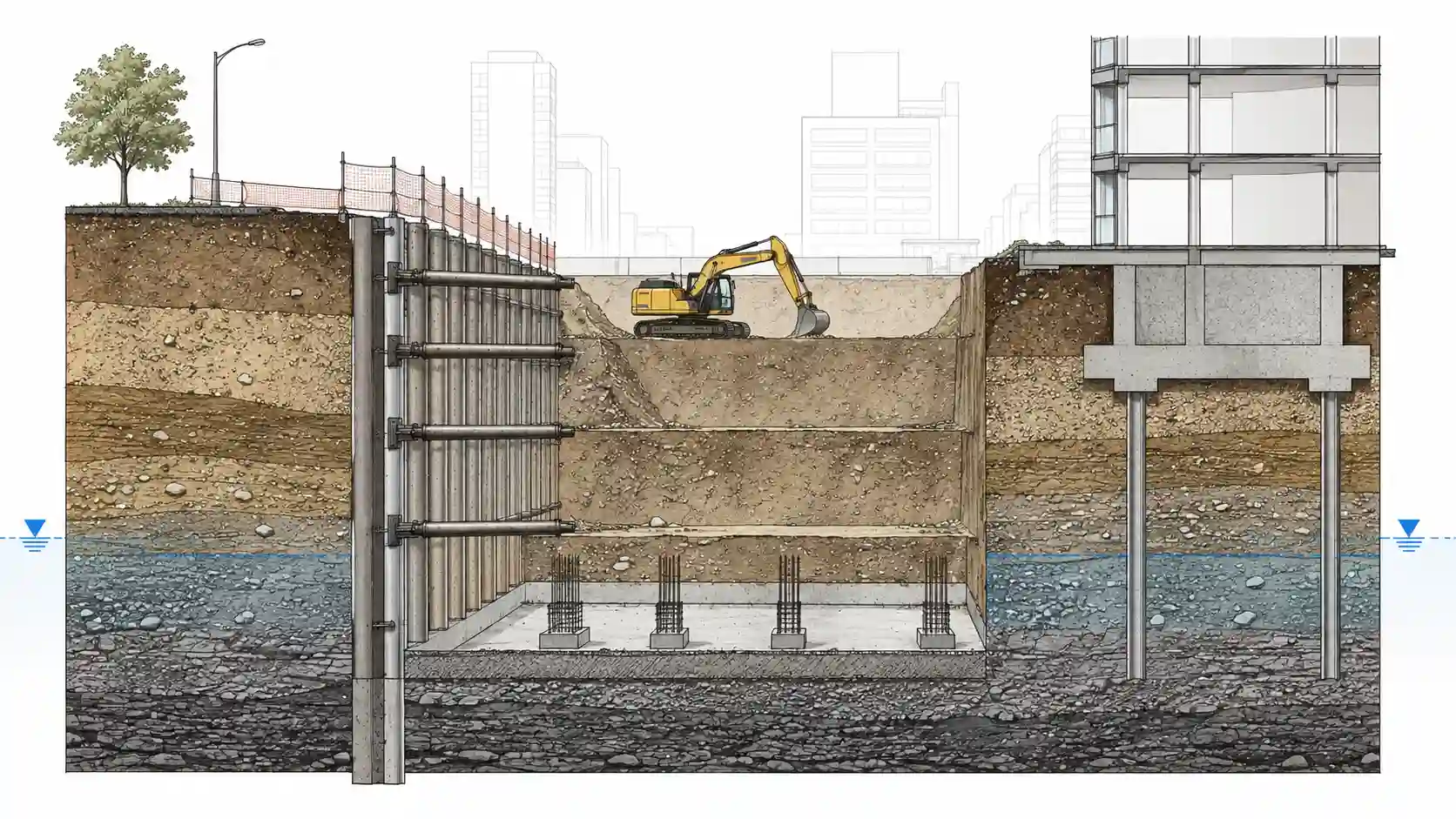

گودبرداری قائم و ضرورت سازه نگهبان

وقتی امکان شیب دادن دیواره وجود ندارد، باید پایداری دیواره به روش دیگری تأمین شود.

اینجاست که مفهوم سازه نگهبان مطرح می‌شود.

سازه نگهبان مجموعه‌ای از اعضا و سیستم‌های مهندسی است که برای کنترل تغییر شکل و تأمین پایداری دیواره گود و توده خاک اطراف آن استفاده می‌شود.

نوع سازه نگهبان بر اساس شرایط پروژه انتخاب می‌شود و ممکن است شامل سیستم‌های مختلفی مانند:

• نیلینگ
• انکراژ
• شمع‌های نگهبان
• دیوار دیافراگمی
• خرپا
• مهاربندی داخلی
• سیستم‌های ترکیبی

باشد.

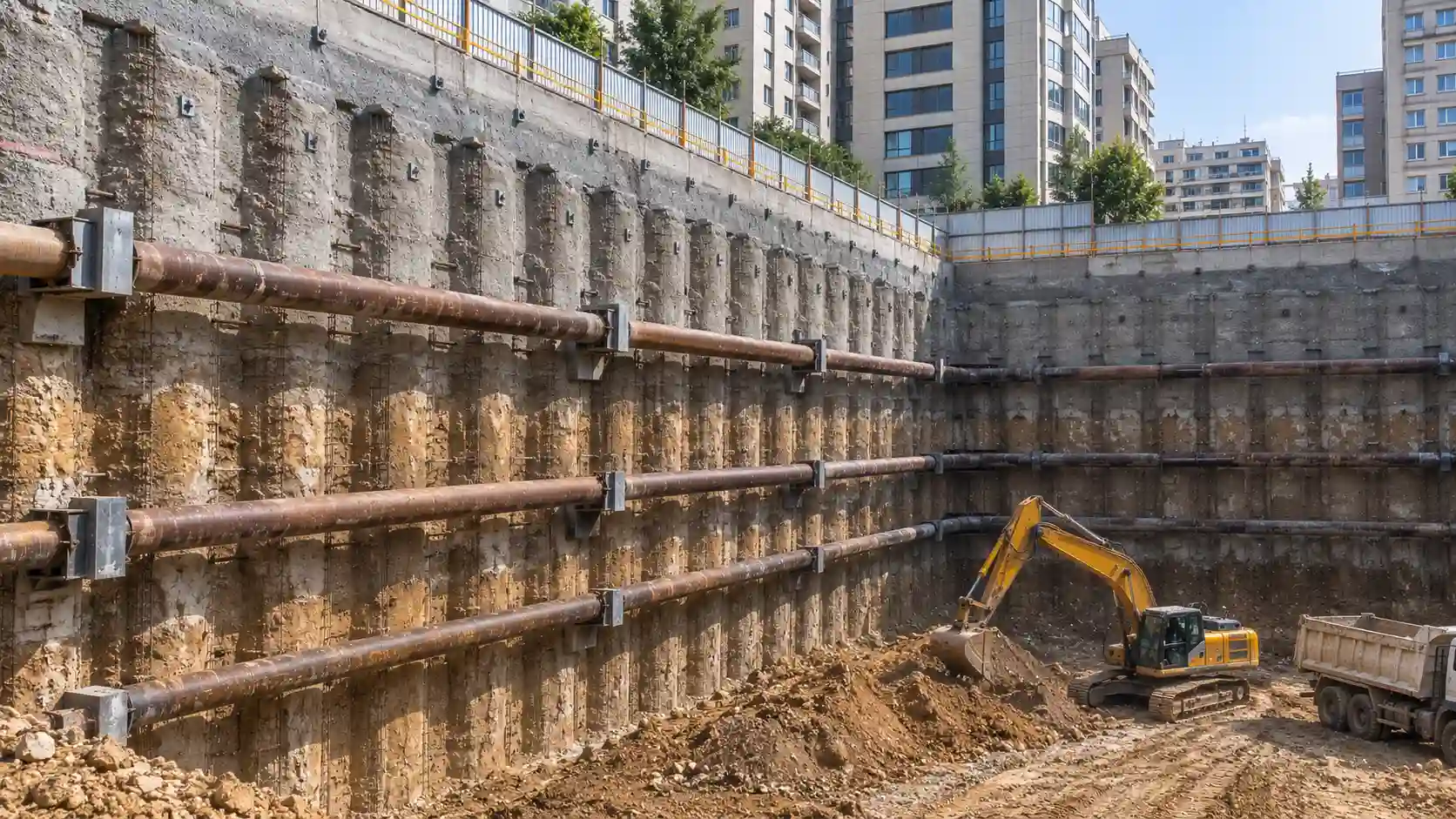

سازه نگهبان چیست؟

سازه نگهبان یا سیستم نگهداری گود، سیستمی است که برای کنترل حرکت خاک و جلوگیری از ناپایداری دیواره گود طراحی و اجرا می‌شود.

این سیستم فقط برای جلوگیری از ریزش مستقیم خاک نیست. در گودهای شهری، یکی از اهداف اصلی آن محدود کردن تغییر شکل زمین و جلوگیری از آسیب به ساختمان‌ها و تأسیسات مجاور است.

به همین دلیل طراحی سازه نگهبان باید بر اساس شرایط واقعی سایت و تحلیل مهندسی انجام شود.

مهم‌ترین روش‌های پایدارسازی گود

روش‌های مختلفی برای پایدارسازی گود وجود دارد و هر روش محدوده کاربرد خاص خود را دارد.

نیلینگ یا میخ‌کوبی خاک

در روش نیلینگ، میلگردها یا عناصر کششی به صورت تقریباً افقی یا با زاویه مشخص داخل توده خاک نصب می‌شوند و با ایجاد یک توده مسلح‌شده، پایداری دیواره افزایش پیدا می‌کند.

در بسیاری از پروژه‌های شهری، سطح دیواره نیز با لایه‌ای از شاتکریت و مش مسلح می‌شود.

اما اجرای نیلینگ نیازمند بررسی دقیق نوع خاک، سطح آب، هندسه گود و شرایط ساختمان‌های مجاور است.

انکراژ یا مهارگذاری

در روش انکراژ، المان‌های مهاری درون خاک یا سنگ اجرا می‌شوند و با انتقال نیرو به بخش مقاوم‌تر زمین، دیواره گود را نگه می‌دارند.

یکی از مزیت‌های مهم این روش این است که می‌تواند فضای داخلی گود را نسبتاً آزاد نگه دارد و برای برخی پروژه‌های شهری مناسب باشد.

البته اجرای آن نیازمند بررسی فضای اطراف پروژه و امکان دسترسی و اجرای مهارهاست.

شمع‌های نگهبان

در این روش، شمع‌ها در امتداد دیواره گود اجرا می‌شوند و به عنوان عناصر اصلی نگهدارنده خاک عمل می‌کنند.

فاصله شمع‌ها، قطر، عمق و نحوه اتصال آن‌ها به سیستم‌های مهاربندی بر اساس طراحی مهندسی تعیین می‌شود.

شمع‌های نگهبان می‌توانند به تنهایی یا همراه با روش‌های دیگری مانند مهاربندی یا انکراژ استفاده شوند.

دیوار دیافراگمی

دیوار دیافراگمی یکی از سیستم‌های نسبتاً پیشرفته برای گودهای عمیق است که در آن یک دیوار بتن‌آرمه در زمین و در امتداد پیرامون گود ایجاد می‌شود.

این روش می‌تواند علاوه بر تأمین پایداری، در کنترل ورود آب نیز نقش داشته باشد؛ البته میزان عملکرد آب‌بندی به طراحی، اجرا، درزها و شرایط پروژه وابسته است.

خرپا

سیستم خرپایی یکی از روش‌های متداول برای پایدارسازی برخی گودهاست که در آن اعضای خرپایی برای انتقال نیرو و نگهداری دیواره استفاده می‌شوند.

این روش ممکن است در پروژه‌هایی که امکان اجرای اعضای داخلی و فضای کافی وجود دارد، مورد استفاده قرار گیرد.

یکی از محدودیت‌های آن می‌تواند اشغال فضای داخل گود باشد.

مهاربندی داخلی

در برخی گودها، به جای انتقال نیرو به خارج از محدوده پروژه، از اعضای داخلی برای مهار دیواره استفاده می‌شود.

این اعضا می‌توانند به صورت استرات، وِیلر و سیستم‌های مشابه اجرا شوند.

مزیت مهم این روش آن است که وابستگی به زمین خارج از ملک کمتر می‌شود، اما از طرف دیگر اعضای مهاربندی داخل گود می‌توانند در مسیر اجرای فونداسیون و سازه مزاحمت ایجاد کنند.

مقایسه روش‌های رایج پایدارسازی گود

آیا یک روش پایدارسازی برای همه گودها مناسب است؟

خیر.

یکی از اشتباهات رایج این است که تصور کنیم یک روش مشخص، بهترین روش برای تمام پروژه‌هاست. در واقع انتخاب سیستم پایدارسازی به شرایط ژئوتکنیکی، هندسه گود، وضعیت ساختمان‌های اطراف، آب زیرزمینی، محدودیت‌های اجرایی، زمان، هزینه و بسیاری عوامل دیگر وابسته است.

ممکن است نیلینگ در یک پروژه انتخاب مناسبی باشد اما در پروژه دیگری به دلیل شرایط خاک یا محدودیت‌های مالکیت امکان اجرای آن وجود نداشته باشد.

به همین دلیل طراحی سازه نگهبان باید پروژه‌محور باشد.

مطالعات ژئوتکنیک چه نقشی در گودبرداری دارند؟

مطالعات ژئوتکنیک یکی از مهم‌ترین منابع اطلاعاتی برای شناخت شرایط زمین هستند.

در این مطالعات معمولاً اطلاعاتی درباره لایه‌های خاک، پارامترهای مقاومتی، سطح آب زیرزمینی، شرایط زمین و سایر ویژگی‌های مرتبط به دست می‌آید.

بدون شناخت مناسب زمین، انتخاب سیستم پایدارسازی می‌تواند با عدم قطعیت زیادی همراه باشد.

چرا شناخت نوع خاک مهم است؟

خاک‌های مختلف رفتار متفاوتی دارند.

خاک دانه‌ای مانند ماسه ممکن است در شرایط خاص رفتار متفاوتی نسبت به خاک رسی داشته باشد. خاک دستی نیز ممکن است ویژگی‌های یکنواخت و قابل اتکایی مانند یک لایه طبیعی متراکم نداشته باشد.

از طرف دیگر، وجود آب می‌تواند رفتار خاک را به شکل قابل توجهی تغییر دهد.

بنابراین در طراحی گود باید نه فقط «نوع خاک»، بلکه رفتار خاک در شرایط واقعی پروژه بررسی شود.

فشار جانبی خاک چیست؟

وقتی یک توده خاک در کنار یک دیواره قرار دارد، خاک به دیواره فشار وارد می‌کند. این فشار به عوامل مختلفی وابسته است و در طراحی سازه نگهبان اهمیت زیادی دارد.

به صورت مفهومی می‌توان فشارهای خاک را در حالت‌های مختلف مانند:

• فشار فعال
• فشار در حالت سکون
• فشار مقاوم

بررسی کرد.

تفاوت این حالت‌ها به میزان حرکت دیواره نسبت به خاک مرتبط است.

فشار آب در گودبرداری

آب زیرزمینی می‌تواند یکی از مهم‌ترین عوامل تأثیرگذار بر رفتار گود باشد.

وجود آب ممکن است:

• فشار جانبی را افزایش دهد؛
• مقاومت مؤثر خاک را کاهش دهد؛
• باعث ناپایداری موضعی شود؛
• عملیات بتن‌ریزی را دشوار کند؛
• باعث شسته‌شدن خاک شود؛
• موجب آب‌زدگی کف گود شود؛
• مشکلات اجرایی و آب‌بندی ایجاد کند.

به همین دلیل سطح آب زیرزمینی باید در مطالعات اولیه و طراحی سیستم پایدارسازی مورد توجه قرار گیرد.

آب‌زدگی کف گود چیست؟

در برخی شرایط ممکن است آب به داخل گود وارد شود و کف گود را تحت تأثیر قرار دهد. این وضعیت می‌تواند از مسیرهای مختلف مانند جریان آب زیرزمینی، نشت، بارندگی یا شکست سیستم آب‌بندی ایجاد شود.

اگر آب به همراه ذرات خاک وارد گود شود، شرایط می‌تواند بسیار خطرناک‌تر شود؛ زیرا ممکن است باعث کاهش پایداری توده خاک گردد.

کنترل آب باید بر اساس شرایط پروژه و با روش مهندسی مناسب انجام شود.

روش‌های کنترل آب در گود

روش کنترل آب به وضعیت زمین و سطح آب بستگی دارد.

برخی راهکارهای مورد استفاده در پروژه‌ها عبارت‌اند از:

• پمپاژ
• چاه‌های زهکش
• سیستم‌های Wellpoint
• زهکشی
• دیواره‌های آب‌بند
• دیوارهای زیرزمینی
• سیستم‌های جمع‌آوری آب

انتخاب روش باید توسط متخصص و بر اساس شرایط واقعی سایت انجام شود.

نقش ساختمان‌های مجاور در گودبرداری

در گودهای شهری، ساختمان‌های اطراف از مهم‌ترین عوامل تأثیرگذار هستند.

فرض کنید ساختمان مجاور بسیار قدیمی است و فونداسیون کم‌عمقی دارد. اگر در کنار آن گود عمیقی ایجاد شود، تغییر شکل زمین می‌تواند روی آن ساختمان اثر بگذارد.

همچنین وزن ساختمان مجاور باعث ایجاد سربار روی خاک می‌شود.

بنابراین پیش از شروع گودبرداری باید شرایط ساختمان‌های اطراف به دقت بررسی شود.

سربار ساختمان مجاور چیست؟

سربار به بارهایی گفته می‌شود که در سطح یا اطراف گود قرار دارند و می‌توانند بر وضعیت تنش خاک اثر بگذارند.

ساختمان‌های مجاور، خودروها، مصالح انباشته‌شده، ماشین‌آلات و برخی بارهای دیگر می‌توانند در تحلیل گود به عنوان سربار در نظر گرفته شوند.

این موضوع اهمیت زیادی دارد؛ زیرا شرایط یک گود در زمین خالی با گودی در کنار یک ساختمان چندطبقه یکسان نیست.

شناسایی ساختمان‌های مجاور قبل از گودبرداری

پیش از شروع عملیات باید ساختمان‌های اطراف شناسایی و وضعیت آن‌ها مستند شود.

مواردی مانند:

• تعداد طبقات
• نوع سازه
• قدمت تقریبی
• نوع فونداسیون در صورت دسترسی به اطلاعات
• ترک‌های موجود
• نشست‌های قبلی
• فاصله تا لبه گود
• وضعیت دیوارهای مشترک

می‌توانند در ارزیابی شرایط مؤثر باشند.

ترک‌نگاری قبل از گودبرداری

یکی از اقدامات مهم در پروژه‌های حساس، ثبت وضعیت موجود ساختمان‌های مجاور است.

ترک‌های موجود می‌توانند قبل از شروع عملیات ثبت و مستندسازی شوند تا در صورت ایجاد تغییرات در طول پروژه، امکان مقایسه وجود داشته باشد.

این کار به ویژه در محیط‌های شهری و پروژه‌های مجاور ساختمان‌های قدیمی اهمیت زیادی دارد.

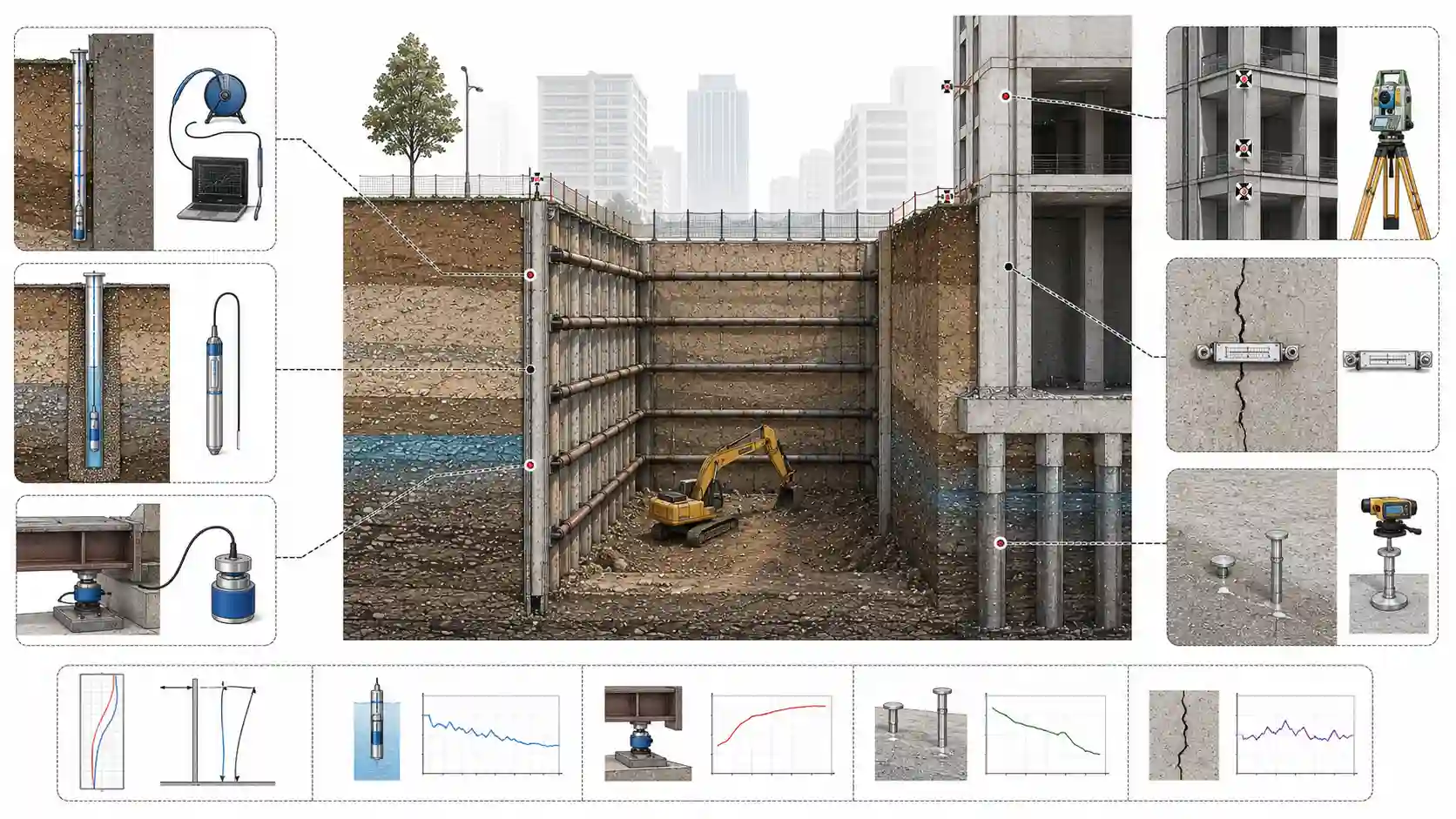

پایش گودبرداری چیست؟

پایش یا Monitoring به معنی اندازه‌گیری و بررسی رفتار واقعی گود در طول عملیات است.

هدف پایش این است که اگر تغییر شکل یا حرکت غیرعادی مشاهده شد، قبل از تبدیل شدن آن به یک حادثه جدی، اقدامات لازم انجام شود.

پایش ممکن است شامل اندازه‌گیری:

• تغییر مکان دیواره
• نشست زمین
• جابه‌جایی ساختمان مجاور
• بازشدگی ترک‌ها
• تغییر سطح آب
• نیرو در برخی اعضای مهاربندی

باشد.

چرا پایش از طراحی مهم‌تر نیست اما ضروری است؟

هیچ تحلیل مهندسی نمی‌تواند تمام رفتار واقعی زمین را با قطعیت کامل پیش‌بینی کند. مدل‌های محاسباتی بر اساس اطلاعاتی که در اختیار داریم ساخته می‌شوند و خاک طبیعی همیشه می‌تواند دارای تفاوت‌ها و عدم قطعیت‌هایی باشد.

پایش به مهندس اجازه می‌دهد رفتار واقعی پروژه را با رفتار پیش‌بینی‌شده مقایسه کند.

اگر اختلاف معنی‌داری مشاهده شود، می‌توان بررسی و در صورت نیاز اصلاحات لازم را انجام داد.

ابزارهای متداول پایش گود

در پروژه‌های مختلف ممکن است از ابزارهای متنوعی استفاده شود، از جمله:

• انکلینومتر
• توتال استیشن
• نقاط نقشه‌برداری
• ترک‌سنج
• پیزومتر
• لودسل
• ابزارهای اندازه‌گیری نشست

انتخاب ابزار به نوع پروژه و هدف پایش بستگی دارد.

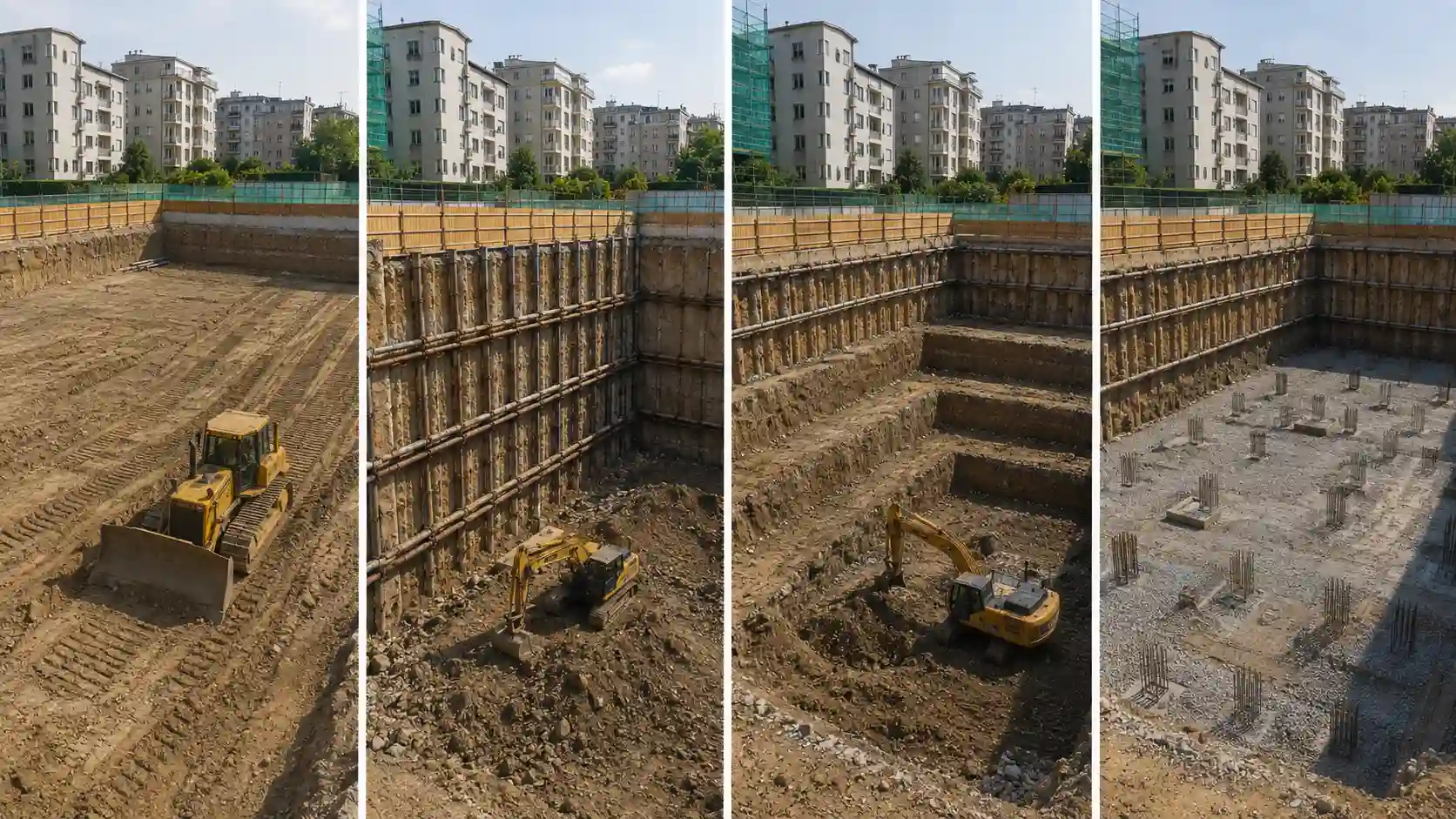

مراحل کلی اجرای گودبرداری

گودبرداری یک فرآیند مرحله‌ای است و اجرای آن باید با طراحی پایدارسازی هماهنگ باشد.

به صورت کلی می‌توان مراحل زیر را در نظر گرفت:

مرحله ۱: مطالعات اولیه

اطلاعات زمین، ساختمان‌های اطراف، تأسیسات و شرایط پروژه بررسی می‌شود.

مرحله ۲: طراحی سیستم پایدارسازی

بر اساس اطلاعات پروژه، سیستم مناسب برای نگهداری گود انتخاب و طراحی می‌شود.

مرحله ۳: آماده‌سازی کارگاه

محوطه، مسیر ورود و خروج ماشین‌آلات، محل دپوی مصالح و سیستم‌های ایمنی آماده می‌شوند.

مرحله ۴: اجرای بخش‌های اولیه سازه نگهبان

بسته به روش انتخابی، اجزای اولیه پایدارسازی اجرا می‌شوند.

مرحله ۵: گودبرداری مرحله‌ای

خاک به صورت کنترل‌شده و مطابق برنامه طراحی‌شده برداشته می‌شود.

مرحله ۶: اجرای مراحل پایدارسازی

با پیشروی گود، اجزای نگهبان در ترازهای مختلف اجرا می‌شوند.

مرحله ۷: کنترل و پایش

تغییر شکل‌ها، نشست‌ها و سایر پارامترهای مورد نیاز بررسی می‌شوند.

مرحله ۸: رسیدن به تراز نهایی

پس از رسیدن به تراز طراحی، بستر و شرایط کف گود کنترل می‌شود.

چرا گودبرداری مرحله‌ای اهمیت دارد؟

در بسیاری از روش‌های پایدارسازی، نمی‌توان تمام خاک را یکباره تا عمق نهایی برداشت کرد.

گودبرداری مرحله‌ای باعث می‌شود در هر مرحله، دیواره در شرایطی قرار گیرد که سیستم نگهداری بتواند عملکرد موردنظر را داشته باشد.

اگر ترتیب اجرا با طراحی سازه نگهبان هماهنگ نباشد، حتی یک سیستم طراحی‌شده مناسب نیز ممکن است عملکرد مطلوب خود را نشان ندهد.

بنابراین ترتیب اجرا بخشی از سیستم ایمنی گود است.

ماشین‌آلات مورد استفاده در گودبرداری

انتخاب ماشین‌آلات به ابعاد پروژه، جنس خاک، عمق گود و شرایط دسترسی بستگی دارد.

از تجهیزات رایج می‌توان به موارد زیر اشاره کرد:

• بیل مکانیکی
• بیل زنجیری
• بیل چرخ‌لاستیکی
• لودر
• کامیون
• جرثقیل در برخی عملیات
• پمپ‌های آب
• تجهیزات حفاری
• تجهیزات شاتکریت

انتخاب نادرست ماشین‌آلات می‌تواند سرعت اجرا را کاهش دهد یا حتی باعث ایجاد بار اضافی و ارتعاش نامطلوب در اطراف گود شود.

نقش ماشین‌آلات سنگین در ایمنی گود

ماشین‌آلات باید در فاصله و موقعیت مناسب نسبت به لبه گود قرار بگیرند.

قرارگیری نامناسب ماشین سنگین نزدیک لبه می‌تواند سربار قابل توجهی ایجاد کند و بر وضعیت خاک و سازه نگهبان اثر بگذارد.

به همین دلیل محل استقرار تجهیزات باید با برنامه ایمنی و طراحی پروژه هماهنگ باشد.

دپوی خاک کنار گود چه خطری دارد؟

یکی از اشتباهات اجرایی رایج، انباشتن خاک حاصل از گودبرداری در نزدیکی لبه گود است.

خاک دپو شده وزن قابل توجهی دارد و می‌تواند به عنوان سربار روی زمین اثر بگذارد. این موضوع ممکن است فشار وارد بر سیستم نگهبان را افزایش دهد.

به همین دلیل محل دپوی خاک باید از قبل در برنامه‌ریزی کارگاه تعیین شود.

ایمنی کارگران در گودبرداری

ایمنی نیروی انسانی یکی از مهم‌ترین موضوعات در عملیات گودبرداری است.

کارگران و عوامل اجرایی باید در معرض خطراتی مانند:

• ریزش خاک
• سقوط به داخل گود
• سقوط تجهیزات
• ورود آب
• برخورد ماشین‌آلات
• کمبود اکسیژن در برخی فضاها
• برق و تأسیسات مدفون

قرار نگیرند.

اجرای عملیات بدون برنامه ایمنی مناسب می‌تواند خطرات بسیار جدی ایجاد کند.

خطر ریزش دیواره گود

ریزش دیواره می‌تواند به صورت ناگهانی یا تدریجی رخ دهد.

نشانه‌های هشداردهنده ممکن است شامل:

• ایجاد ترک در سطح زمین
• تغییر شکل دیواره
• ریزش موضعی
• افزایش نشست
• تغییرات غیرعادی در ابزارهای پایش
• ورود ناگهانی آب

باشند.

مشاهده چنین نشانه‌هایی باید جدی گرفته شود و عملیات مطابق برنامه اضطراری پروژه متوقف یا کنترل شود.

خطر سقوط افراد به داخل گود

لبه گود یکی از نقاط پرخطر کارگاه است. مسیرهای تردد، حفاظ، روشنایی و دسترسی ایمن باید متناسب با شرایط پروژه پیش‌بینی شوند.

همچنین نباید تصور شود که وجود سازه نگهبان به معنی ایمن بودن کامل لبه گود است؛ زیرا خطر سقوط افراد یا تجهیزات همچنان وجود دارد.

تأسیسات زیرزمینی و گودبرداری

یکی از خطرات مهم در مناطق شهری، وجود تأسیسات مدفون است.

این تأسیسات ممکن است شامل:

• خطوط آب
• فاضلاب
• گاز
• برق
• مخابرات
• شبکه‌های شهری

باشند.

آسیب به این خطوط می‌تواند علاوه بر خسارت مالی، خطرات جانی و اختلال گسترده ایجاد کند.

بنابراین پیش از حفاری باید اطلاعات مربوط به تأسیسات زیرزمینی بررسی و در صورت نیاز محل آن‌ها با روش‌های مناسب شناسایی شود.

بارندگی چه اثری بر گود دارد؟

بارندگی می‌تواند شرایط گود را تغییر دهد. ورود آب به خاک ممکن است باعث افزایش رطوبت، کاهش مقاومت برخی خاک‌ها، افزایش فشار آب و فرسایش یا ناپایداری موضعی شود.

به همین دلیل در پروژه‌هایی که گودبرداری آن‌ها در فصل بارندگی انجام می‌شود، برنامه مدیریت آب سطحی اهمیت بیشتری پیدا می‌کند.

آب باران نباید به صورت کنترل‌نشده به داخل گود هدایت شود.

گودبرداری در خاک رسی

خاک رسی می‌تواند رفتار متفاوتی نسبت به خاک‌های دانه‌ای داشته باشد. ویژگی‌هایی مانند چسبندگی، میزان رطوبت و شرایط زهکشی بر رفتار آن اثر دارند.

در برخی خاک‌های رسی، تغییر شکل می‌تواند به صورت تدریجی اتفاق بیفتد و در برخی شرایط، تغییرات رطوبت می‌تواند شرایط را پیچیده‌تر کند.

بنابراین نام «خاک رسی» به تنهایی برای تعیین روش پایدارسازی کافی نیست و باید مشخصات ژئوتکنیکی واقعی بررسی شود.

گودبرداری در خاک ماسه‌ای

خاک‌های ماسه‌ای به‌ویژه در شرایط اشباع می‌توانند حساسیت زیادی به جریان آب و تغییر شرایط تنش داشته باشند.

در صورت ورود آب و حرکت ذرات، امکان بروز پدیده‌هایی مانند شسته‌شدن خاک یا ناپایداری موضعی وجود دارد.

به همین دلیل در چنین شرایطی کنترل آب و انتخاب روش مناسب نگهداری اهمیت ویژه‌ای پیدا می‌کند.

گودبرداری در خاک دستی

خاک دستی از نظر مهندسی می‌تواند یکی از شرایط چالش‌برانگیز باشد، زیرا ممکن است ترکیب و تراکم آن یکنواخت نباشد.

ممکن است در یک محدوده مصالح مختلفی مانند خاک، نخاله، سنگ و مواد دیگر در گذشته ریخته و متراکم شده باشند.

در چنین شرایطی مطالعات دقیق‌تر زمین اهمیت بیشتری پیدا می‌کند.

تفاوت گودبرداری در زمین باز و محیط شهری

در یک زمین باز، معمولاً امکان ایجاد شیب، فاصله دادن ماشین‌آلات از لبه و دسترسی مناسب بیشتر است.

اما در محیط شهری ممکن است گود دقیقاً در کنار ساختمان‌های موجود قرار داشته باشد. فضای کارگاه محدود است و امکان تغییر شکل خاک اطراف نیز پیامدهای بیشتری دارد.

به همین دلیل گودبرداری شهری معمولاً نیازمند برنامه‌ریزی و کنترل بیشتری است.

گودبرداری و سازه ساختمان چه ارتباطی دارند؟

گودبرداری باید با طراحی سازه هماهنگ باشد.

برای مثال تراز نهایی گود باید با تراز فونداسیون سازگار باشد. فضای لازم برای اجرای قالب‌بندی و عایق‌کاری باید در نظر گرفته شود و سیستم پایدارسازی نباید به شکلی طراحی شود که اجرای فونداسیون یا سازه اصلی را غیرممکن یا بسیار دشوار کند.

این موضوع نشان می‌دهد که گودبرداری را نمی‌توان از فرآیند کلی ساختمان جدا کرد.

گودبرداری و مفهوم ضریب اطمینان

یکی از مفاهیم مهم در طراحی گود، ضریب اطمینان است. در طراحی ژئوتکنیکی و سازه نگهبان، مهندس تلاش می‌کند سیستم در برابر حالت‌های مختلف شکست، حاشیه ایمنی مناسبی داشته باشد.

این موضوع می‌تواند شامل بررسی حالت‌هایی مانند لغزش، واژگونی، گسیختگی سازه نگهبان، ناپایداری کف، شکست داخلی سیستم و سایر مکانیزم‌های احتمالی باشد.

مقدار مناسب ضریب اطمینان به نوع تحلیل، شرایط پروژه، استاندارد مورد استفاده و سناریوی مورد بررسی وابسته است و نمی‌توان یک عدد واحد را برای همه گودها در نظر گرفت.

حالت‌های مختلف شکست در گود

برای یک گود عمیق، تنها ریزش مستقیم دیواره مطرح نیست. مکانیزم‌های مختلفی باید بررسی شوند.

از جمله:

• لغزش توده خاک
• واژگونی سیستم نگهبان
• لغزش سازه نگهبان
• گسیختگی داخلی
• ناپایداری کف
• بالا آمدن کف گود
• آب‌شستگی
• شکست مهارها
• تغییر شکل بیش از حد

این موارد نشان می‌دهند که طراحی گود یک مسئله چندوجهی است.

ناپایداری کف گود چیست؟

کف گود نیز ممکن است در شرایط خاص دچار ناپایداری شود.

در خاک‌های خاص و شرایط وجود آب زیرزمینی، فشار آب یا تنش‌های ایجادشده می‌تواند وضعیت کف گود را تغییر دهد.

به همین دلیل بررسی پایداری کف بخشی از ارزیابی مهندسی گودهای حساس است.

نقش نقشه‌برداری در گودبرداری

نقشه‌برداری از مراحل مهم عملیات گودبرداری است.

پیش از شروع عملیات باید موقعیت دقیق محدوده پروژه، محورهای ساختمان و ترازهای مورد نیاز مشخص شود.

در طول گودبرداری نیز کنترل تراز کف، موقعیت دیواره‌ها و تغییر مکان نقاط پایش اهمیت دارد.

بدون کنترل دقیق هندسی، حتی اجرای صحیح عملیات خاکبرداری نیز ممکن است به تراز یا موقعیت نادرست منجر شود.

کنترل تراز کف گود

پس از رسیدن به تراز طراحی، کف گود باید کنترل شود.

برداشت بیش از حد خاک ممکن است باعث شود بستر طبیعی موردنظر از بین برود و نیاز به اصلاح ایجاد شود.

از طرف دیگر، اگر خاکبرداری کمتر از تراز موردنظر انجام شود، اجرای فونداسیون نیز مطابق طراحی انجام نخواهد شد.

به همین دلیل کنترل تراز در تمام مراحل اهمیت دارد.

گودبرداری بیش از حد چیست؟

اگر ماشین‌آلات پایین‌تر از تراز طراحی خاکبرداری کنند، به این وضعیت در عمل گاهی گودبرداری بیش از حد گفته می‌شود.

اصلاح این وضعیت باید مطابق نظر طراح و روش مورد تأیید پروژه انجام شود. پر کردن خودسرانه قسمت اضافه با خاک معمولاً راهکار مناسبی برای تأمین ظرفیت بستر نیست.

روش اصلاح به شرایط پروژه وابسته است و ممکن است به استفاده از مصالح مهندسی‌شده یا روش‌های دیگر نیاز داشته باشد.

گودبرداری و بتن مگر

پس از رسیدن به تراز مناسب و آماده‌سازی بستر، در بسیاری از پروژه‌های بتن‌آرمه اجرای بتن مگر یکی از مراحل آماده‌سازی برای اجرای فونداسیون است.

بتن مگر معمولاً برای ایجاد یک سطح نسبتاً تمیز و مناسب برای آرماتوربندی و اجرای فونداسیون استفاده می‌شود.

البته ترتیب دقیق عملیات باید بر اساس نقشه‌ها و مشخصات فنی پروژه تعیین شود.

گودبرداری و فونداسیون

گودبرداری در نهایت باید به مرحله‌ای برسد که بستر مناسب برای اجرای فونداسیون آماده شود.

فونداسیون ممکن است بر اساس طراحی پروژه به شکل‌های مختلف اجرا شود و نوع آن به شرایط سازه و زمین بستگی دارد.

بنابراین عملیات گودبرداری، آماده‌سازی بستر و اجرای فونداسیون باید به صورت یک زنجیره پیوسته دیده شوند.

کنترل کیفیت در عملیات گودبرداری

کنترل کیفیت فقط مربوط به بتن و فولاد نیست. در گودبرداری نیز باید کیفیت عملیات و انطباق آن با طراحی بررسی شود.

مواردی مانند:

• عمق گود
• تراز کف
• موقعیت دیواره
• اجرای صحیح سازه نگهبان
• کیفیت شاتکریت
• مشخصات مهارها
• وضعیت آب
• پایش تغییر شکل

باید مطابق برنامه کنترل پروژه بررسی شوند.

چک‌لیست مهندسی قبل از شروع گودبرداری

چک‌لیست حین گودبرداری

در طول عملیات نیز کنترل‌ها باید ادامه داشته باشند.

کنترل اول: وضعیت دیواره

دیواره‌ها از نظر ترک، ریزش موضعی و تغییر شکل بررسی شوند.

کنترل دوم: سیستم نگهبان

اجرای هر مرحله باید با نقشه پایدارسازی مطابقت داشته باشد.

کنترل سوم: آب

هرگونه تغییر غیرعادی در ورود آب باید بررسی شود.

کنترل چهارم: ساختمان‌های مجاور

نشست، ترک و جابه‌جایی باید پایش شوند.

کنترل پنجم: ماشین‌آلات

محل استقرار ماشین‌آلات باید کنترل شود.

کنترل ششم: تراز

عمق گود و ترازهای اجرایی باید مرتب بررسی شوند.

اشتباهات رایج در گودبرداری

شروع گودبرداری بدون شناخت زمین

یکی از خطرناک‌ترین اشتباهات، شروع عملیات بدون اطلاعات کافی درباره شرایط زمین است.

انتخاب سازه نگهبان صرفاً بر اساس هزینه

ارزان‌ترین روش لزوماً بهترین روش نیست. هزینه باید در کنار ایمنی، عملکرد و شرایط پروژه ارزیابی شود.

اجرای یکباره گود عمیق

در بسیاری از سیستم‌ها، گود باید مرحله‌ای و هماهنگ با اجرای سازه نگهبان پیش برود.

دپوی خاک نزدیک لبه

بار اضافه می‌تواند شرایط پایداری را تغییر دهد.

نزدیک کردن ماشین‌آلات به لبه

ماشین سنگین می‌تواند سربار ایجاد کند.

بی‌توجهی به آب

آب یکی از عوامل مهم در تغییر شرایط خاک است.

نادیده گرفتن ساختمان قدیمی مجاور

سن و وضعیت سازه مجاور می‌تواند حساسیت پروژه را افزایش دهد.

عدم پایش

بدون پایش، بسیاری از تغییرات مهم ممکن است دیر شناسایی شوند.

نقش مهندس ناظر در گودبرداری

نقش مهندس ناظر به نوع قرارداد، حدود مسئولیت و مقررات پروژه وابسته است، اما به طور کلی کنترل انطباق عملیات با مدارک مصوب، مشاهده شرایط اجرایی و گزارش موارد مغایر از موضوعات مهم در فرآیند نظارت هستند.

در پروژه‌های حساس، ارتباط مؤثر میان ناظر، مجری، طراح سازه نگهبان، متخصص ژئوتکنیک و سایر عوامل پروژه اهمیت زیادی دارد.

نقش مهندس مجری در گودبرداری

مجری وظیفه دارد عملیات اجرایی را مطابق مدارک و برنامه پروژه سازماندهی کند و شرایط اجرای ایمن را فراهم آورد.

هماهنگی ماشین‌آلات، نیروی انسانی، ترتیب عملیات، اجرای سیستم نگهبان و مدیریت کارگاه از موضوعات مهم در این بخش هستند.

نقش مهندس ژئوتکنیک

متخصص ژئوتکنیک نقش کلیدی در شناخت زمین و ارزیابی رفتار خاک دارد.

اطلاعات مربوط به پارامترهای خاک، آب زیرزمینی و تحلیل پایداری از جمله داده‌هایی هستند که در طراحی سیستم نگهداری گود اهمیت دارند.

در گودهای حساس، حضور متخصص ژئوتکنیک و بررسی رفتار واقعی زمین می‌تواند نقش بسیار مهمی در کنترل ریسک داشته باشد.

نقش مهندس سازه در گودبرداری

طراح سازه نگهبان باید سیستم پایدارسازی را بر اساس شرایط پروژه طراحی و کنترل کند.

همچنین لازم است سیستم نگهبان با سازه اصلی هماهنگ باشد تا در مراحل بعدی اجرای ساختمان با مشکل تداخل مواجه نشود.

گودبرداری اصولی یعنی چه؟

گودبرداری اصولی یعنی عملیات بر اساس شناخت زمین، طراحی مناسب، روش اجرایی مشخص، سیستم پایدارسازی متناسب، کنترل آب، مدیریت ساختمان‌های مجاور، پایش و رعایت الزامات ایمنی انجام شود.

بنابراین «اصولی بودن» صرفاً به معنی استفاده از ماشین‌آلات مدرن نیست.

یک پروژه ممکن است تجهیزات بسیار پیشرفته داشته باشد اما اگر طراحی یا ترتیب اجرای آن نادرست باشد، همچنان پرریسک خواهد بود.

آیا گودبرداری بدون سازه نگهبان امکان‌پذیر است؟

در برخی شرایط و بسته به هندسه گود، نوع زمین، فضای آزاد و الزامات پروژه، ممکن است بتوان از شیب مناسب یا روش‌های دیگر برای تأمین پایداری استفاده کرد.

اما در گودهای شهری عمیق و مجاور ساختمان‌ها، معمولاً موضوع پایدارسازی بسیار جدی است.

تصمیم نهایی باید بر اساس طراحی مهندسی و شرایط واقعی پروژه گرفته شود.

جمع‌بندی

گودبرداری یکی از مراحل پایه اما بسیار حساس در اجرای ساختمان است. اگر بخواهیم مفهوم آن را در ساده‌ترین شکل بیان کنیم، گودبرداری یعنی برداشتن خاک تا رسیدن به تراز موردنیاز پروژه؛ اما در مهندسی ساختمان، همین عملیات ساده با مجموعه بزرگی از مسائل ژئوتکنیکی، سازه‌ای، اجرایی و ایمنی همراه است.

برای مهندسی که قصد دارد گودبرداری را به صورت حرفه‌ای درک کند، اولین قدم شناخت رفتار خاک است. پس از آن باید بتواند مفهوم فشار جانبی، سربار، آب زیرزمینی، سازه نگهبان، تغییر شکل، پایش و پایداری را در کنار یکدیگر ببیند.

همچنین نباید گودبرداری را فقط به خود محدوده حفاری محدود کرد. ساختمان‌های اطراف، خیابان، تأسیسات زیرزمینی، ماشین‌آلات، محل دپوی خاک و حتی شرایط آب‌وهوایی می‌توانند بر عملکرد گود اثر بگذارند.

در پروژه‌های واقعی، مهم‌ترین اصل این است که گودبرداری بر اساس طراحی و روش اجرایی مشخص و متناسب با شرایط واقعی زمین انجام شود و رفتار گود در طول عملیات به صورت مستمر کنترل شود.

در نهایت، مهندس حرفه‌ای کسی نیست که فقط نام روش‌های پایدارسازی را بداند؛ بلکه باید بتواند تشخیص دهد هر روش در چه شرایطی مناسب یا نامناسب است، چه اطلاعاتی برای تصمیم‌گیری لازم دارد، چه خطراتی باید پایش شوند و چگونه می‌توان عملیات گودبرداری را با سازه اصلی ساختمان هماهنگ کرد.

سوالات متداول
