پله در معماری معاصر دیگر فقط یک عنصر ارتباطی برای رفت‌وآمد بین طبقات نیست. در بسیاری از پروژه‌های مسکونی لوکس، ویلاها، ساختمان‌های اداری، گالری‌ها، هتل‌ها و فضاهای تجاری، پله دکوراتیو به یکی از مهم‌ترین عناصر هویت‌بخش فضا تبدیل شده است؛ عنصری که هم‌زمان باید از نظر معماری زیبا باشد، از نظر سازه‌ای قابل اعتماد طراحی شود، از نظر اجرایی قابلیت ساخت داشته باشد و از نظر ایمنی نیز الزامات لازم را تأمین کند. همین چندوجهی بودن باعث می‌شود طراحی یک پله دکوراتیو، برخلاف چیزی که در تصاویر معماری و رندرها دیده می‌شود، صرفاً انتخاب فرم، متریال و رنگ نباشد.
در یک پروژه حرفه‌ای، فاصله زیادی بین «ایده طراحی پله» و «پله‌ای که واقعاً می‌توان آن را ساخت و اجرا کرد» وجود دارد. ممکن است یک پله معلق در رندر بسیار ساده به نظر برسد، اما پشت هر کف پله معلق، جزئیات اتصال، صفحه مدفون، پروفیل فلزی، بتن یا دیوار باربر، کنترل خیز، ارتعاش، جوش، پیچ، پوشش نهایی و ترتیب نصب قرار گرفته باشد. همین مسئله درباره پله‌های مارپیچ و شیشه‌ای نیز صدق می‌کند.
یک پله مارپیچ زیبا باید شعاع، ارتفاع، مسیر حرکت، محل اتصال، محور مرکزی، کف پله و جان‌پناه آن به‌درستی هماهنگ شده باشد و یک پله شیشه‌ای باید علاوه بر ظاهر شفاف و ظریف، از نظر انتخاب نوع شیشه، سیستم لمینیت، اتصالات، لبه‌ها، تکیه‌گاه‌ها و رفتار در برابر شکستگی به‌صورت مهندسی بررسی شود.
به همین دلیل فاز ۲ طراحی پله دکوراتیو را باید نقطه اتصال میان معماری، سازه، تأمین مصالح و اجرای کارگاهی دانست. در فاز ایده و طراحی اولیه، معمار فرم کلی، تناسبات، متریال و ارتباط پله با فضای داخلی را مشخص می‌کند؛ اما در فاز ۲، این ایده باید به مجموعه‌ای از نقشه‌ها، ابعاد، دیتیل‌ها، مشخصات مصالح، جزئیات اتصالات و دستورالعمل‌های اجرایی تبدیل شود که بتوان بر اساس آن ساخت و نصب واقعی را انجام داد.
در این مقاله از سایت نبض ساختمان، موضوع پله‌های دکوراتیو را از همین زاویه بررسی می‌کنیم؛ یعنی نه فقط از دید زیبایی‌شناسی، بلکه از دید طراحی فاز ۲، هماهنگی معماری و سازه، دیتیل اجرایی، انتخاب مصالح، ساخت، نصب، کنترل کیفیت، ایمنی و خطاهای رایج کارگاهی. سه گروه مهم یعنی پله‌های معلق، مارپیچ و شیشه‌ای را بررسی خواهیم کرد و در پایان نیز چک‌لیست جامعی برای تهیه نقشه‌های فاز ۲ و تحویل صحیح پروژه ارائه می‌شود.
پله دکوراتیو چیست و چرا طراحی فاز ۲ آن اهمیت ویژه‌ای دارد؟
پله دکوراتیو به پله‌ای گفته می‌شود که علاوه بر عملکرد اصلی خود به‌عنوان مسیر ارتباط عمودی، نقش قابل‌توجهی در طراحی معماری و هویت بصری فضا دارد. البته «دکوراتیو» به این معنا نیست که عنصر موردنظر صرفاً تزئینی یا کم‌اهمیت است. اتفاقاً هرچه فرم پله خاص‌تر و ظریف‌تر باشد، معمولاً نیاز به طراحی مهندسی دقیق‌تری خواهد داشت. یک پله ساده بتنی که دو طرف آن در دیوار محصور شده است، بسیاری از مسائل خود را به‌صورت طبیعی از طریق سازه ساختمان دریافت می‌کند؛ اما زمانی که طراح تصمیم می‌گیرد کف‌ها از یک دیوار بیرون بیایند، سازه مرکزی حذف شود، نرده‌ها شیشه‌ای باشند یا پله به‌صورت مارپیچ در یک فضای محدود قرار گیرد، دیگر نمی‌توان فقط به پلان معماری اکتفا کرد.
در فاز ۲، طراح باید مشخص کند هر جزء دقیقاً چه ابعادی دارد، چگونه ساخته می‌شود، به چه عنصری متصل می‌شود و بار خود را از چه مسیری منتقل می‌کند. برای مثال در یک پله معلق که کف‌های سنگی یا چوبی از دیوار بیرون آمده‌اند، ظاهر نهایی ممکن است کاملاً ساده باشد، اما ممکن است درون هر کف یا زیر آن یک شاسی فولادی قرار گرفته باشد. این شاسی باید به صفحه یا قطعه‌ای که در دیوار یا سازه مدفون شده متصل شود. اگر دیوار صرفاً تیغه غیرسازه‌ای باشد، نمی‌توان بدون بررسی آن را تکیه‌گاه پله فرض کرد. بنابراین معماری زیبا زمانی ارزش اجرایی پیدا می‌کند که مسیر انتقال نیرو تا سازه اصلی ساختمان مشخص شده باشد.
فاز ۲ همچنین از ایجاد اختلاف بین نقشه‌ها جلوگیری می‌کند. یکی از مشکلات متداول پروژه‌های لوکس این است که معماری، سازه، تأسیسات و دکوراسیون داخلی هرکدام جداگانه طراحی می‌شوند. در نتیجه ممکن است پس از اجرای سقف و دیوار، مشخص شود که محل صفحه اتصال پله با مسیر کانال تأسیسات یا لوله‌کشی تداخل دارد. یا ضخامت کف‌سازی نهایی باعث شود ارتفاع اولین یا آخرین پله با سایر پله‌ها متفاوت شود. چنین خطاهایی در یک پله معمولی نیز مشکل‌ساز هستند، اما در پله دکوراتیو که بسیاری از قطعات آن سفارشی ساخته می‌شوند، اصلاح کار می‌تواند بسیار پرهزینه باشد.
بنابراین هدف اصلی فاز ۲ این است که فرم معماری را به یک سیستم قابل ساخت تبدیل کند. این سیستم باید شامل هندسه دقیق، ابعاد اجرایی، دیتیل اتصال، جنس و ضخامت مصالح، روش نصب، تلرانس‌ها، ترتیب اجرا و جزئیات ایمنی باشد. در واقع اگر فاز طراحی اولیه پاسخ دهد که «پله چه شکلی باشد؟»، فاز ۲ باید پاسخ دهد که «این پله دقیقاً چگونه ساخته و نصب شود؟».
اصول پایه طراحی فاز ۲ پله‌های دکوراتیو
از کانسپت معماری تا نقشه اجرایی
یکی از مهم‌ترین اشتباهات در طراحی پله‌های خاص این است که طراحی از تصویر نهایی شروع شود و فرآیند مهندسی بعداً به آن اضافه شود. در یک پروژه حرفه‌ای باید روند طراحی برعکس و مرحله‌به‌مرحله باشد. ابتدا فضای موجود، ارتفاع طبقات، ضخامت سقف، محل بازشو، دیوارهای سازه‌ای، مسیر تأسیسات و محدودیت‌های پروژه مشخص می‌شود. سپس فرم پله انتخاب می‌شود و بعد از آن هندسه، سازه و دیتیل اجرایی توسعه پیدا می‌کند.
در فاز ۲، پلان پله باید اطلاعاتی بیش از یک خط مسیر حرکت داشته باشد. محل دقیق شروع و پایان، عرض مسیر، خط حرکت، کف پله، ارتفاع پله، ضخامت پوشش، لبه پله، محل ستون یا شاسی، نرده، جان‌پناه، بازشوهای سقف و نقاط اتصال باید مشخص باشند. اگر پله در فضای داخلی اجرا می‌شود، حتی ضخامت نهایی کف‌سازی و پوشش دیوار نیز می‌تواند روی ابعاد مؤثر باشد.
نکته مهم دیگر این است که پله باید با کف تمام‌شده طبقات طراحی شود، نه صرفاً با سازه خام. فرض کنید ارتفاع سازه‌ای بین دو طبقه مشخص است، اما در طبقه پایین ۸ سانتی‌متر کف‌سازی و در طبقه بالا ۱۲ سانتی‌متر کف‌سازی داریم. اگر این اختلاف در محاسبه ارتفاع واقعی پله‌ها لحاظ نشود، اولین یا آخرین رایزر متفاوت خواهد شد. این اختلاف شاید روی نقشه خام کوچک به نظر برسد، اما در استفاده واقعی کاملاً قابل احساس است و می‌تواند ایمنی حرکت را کاهش دهد.
در طراحی فاز ۲ باید یک مرجع مشخص برای Finished Floor Level یا تراز کف تمام‌شده تعریف شود. تمام ارتفاع‌ها باید نسبت به این تراز کنترل شوند. این موضوع برای پله‌های سنگی و چوبی اهمیت دارد، اما در پله‌های معلق و شیشه‌ای که جزئیات ساخت آنها با دقت میلی‌متری انجام می‌شود، اهمیت آن چند برابر است.
هندسه پله؛ جایی که زیبایی و ایمنی به هم می‌رسند
فرم زیبا بدون هندسه صحیح، یک پله خوب ایجاد نمی‌کند. کاربر باید بتواند بدون فکر کردن به ابعاد هر قدم، مسیر را به شکل طبیعی طی کند. رابطه بین ارتفاع رایزر و عمق کف پله یکی از مهم‌ترین عوامل تعیین‌کننده راحتی حرکت است. در پروژه‌های مختلف، ابعاد مجاز می‌تواند بر اساس کاربری ساختمان، ضوابط محلی و استاندارد مورد استفاده متفاوت باشد؛ بنابراین عدد نهایی نباید صرفاً از روی یک الگوی اینترنتی انتخاب شود.
در طراحی اولیه می‌توان از رابطه شناخته‌شده بین ارتفاع و عمق پله برای بررسی تناسب استفاده کرد، اما در فاز ۲ باید علاوه بر این رابطه، ضوابط پروژه و مقررات لازم‌الاجرا کنترل شود. برای مثال، در یک پروژه مسکونی خصوصی ممکن است محدودیت‌های طراحی با یک ساختمان عمومی یا مسیر خروج اضطراری متفاوت باشد. همچنین پله مارپیچ در بسیاری از ضوابط تنها تحت شرایط مشخصی می‌تواند برای بعضی کاربری‌ها مورد استفاده قرار گیرد.
نکته مهم دیگر یکنواختی ارتفاع پله‌ها است. تفاوت حتی نسبتاً کم در ارتفاع رایزرها می‌تواند هنگام حرکت محسوس باشد. به همین دلیل، طراح نباید صرفاً تعداد پله‌ها را در پلان تقسیم کند؛ بلکه باید تمام رایزرها از تراز کف پایین تا تراز کف بالایی به‌صورت دقیق کنترل شوند.
در فاز ۲ بهتر است جدولی داخلی برای کنترل ارتفاع‌ها وجود داشته باشد؛ حتی اگر این جدول در نقشه نهایی چاپ نشود. در آن باید تراز کف، ارتفاع هر رایزر، عمق کف و تراز لبه هر پله ثبت و کنترل شود. این کار مخصوصاً در پروژه‌هایی که کف‌سازی در چند مرحله انجام می‌شود بسیار ارزشمند است.
طراحی پله معلق؛ ظرافت ظاهری در برابر پیچیدگی سازه‌ای

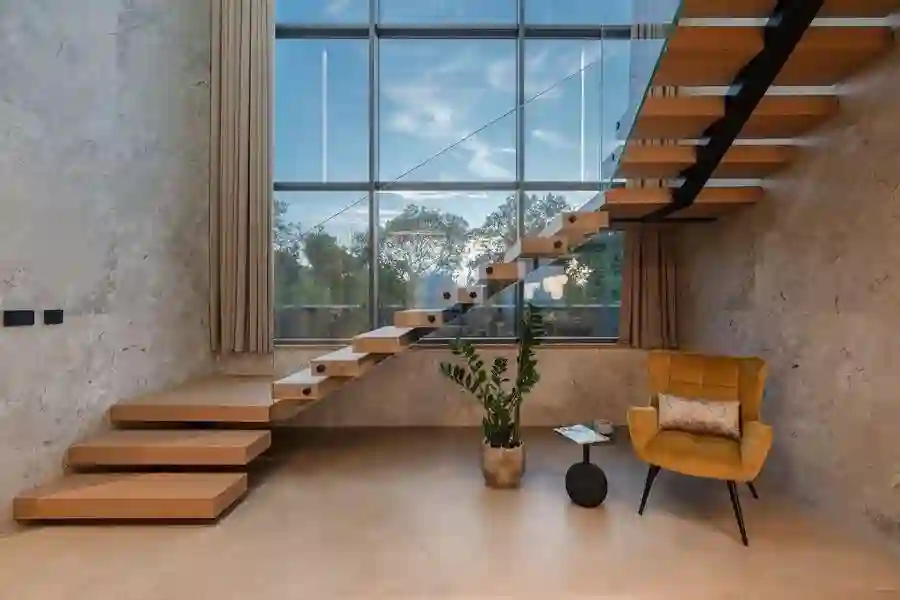

پله معلق یکی از جذاب‌ترین انواع پله دکوراتیو در معماری معاصر است. ویژگی اصلی آن ایجاد این تصور بصری است که کف‌های پله بدون تکیه‌گاه یا با حداقل تکیه‌گاه در فضا معلق هستند. در واقعیت، تقریباً همیشه یک سیستم سازه‌ای یا شاسی پنهان وظیفه انتقال بار را بر عهده دارد. هرچه طراح بخواهد این سیستم کمتر دیده شود، طراحی و اجرای آن حساس‌تر خواهد شد.

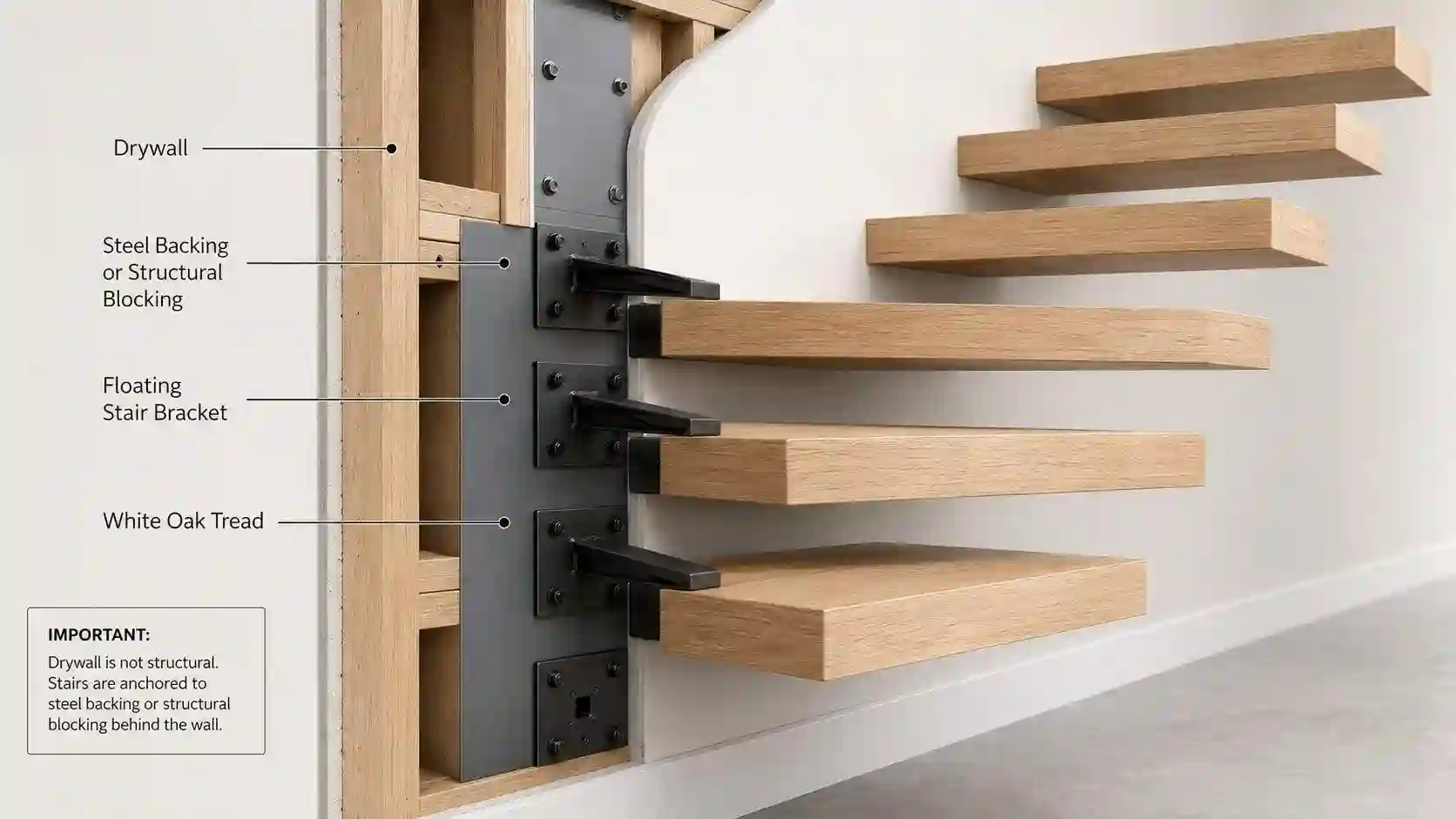

در پله معلق ممکن است بار از طریق یک دیوار جانبی، دو دیوار، تیرهای فولادی، ستون مرکزی، شاسی فلزی، صفحات فولادی یا ترکیبی از این سیستم‌ها منتقل شود. انتخاب سیستم به فرم معماری، عرض پله، طول کنسول، جنس کف، محل قرارگیری و ظرفیت عناصر موجود بستگی دارد.

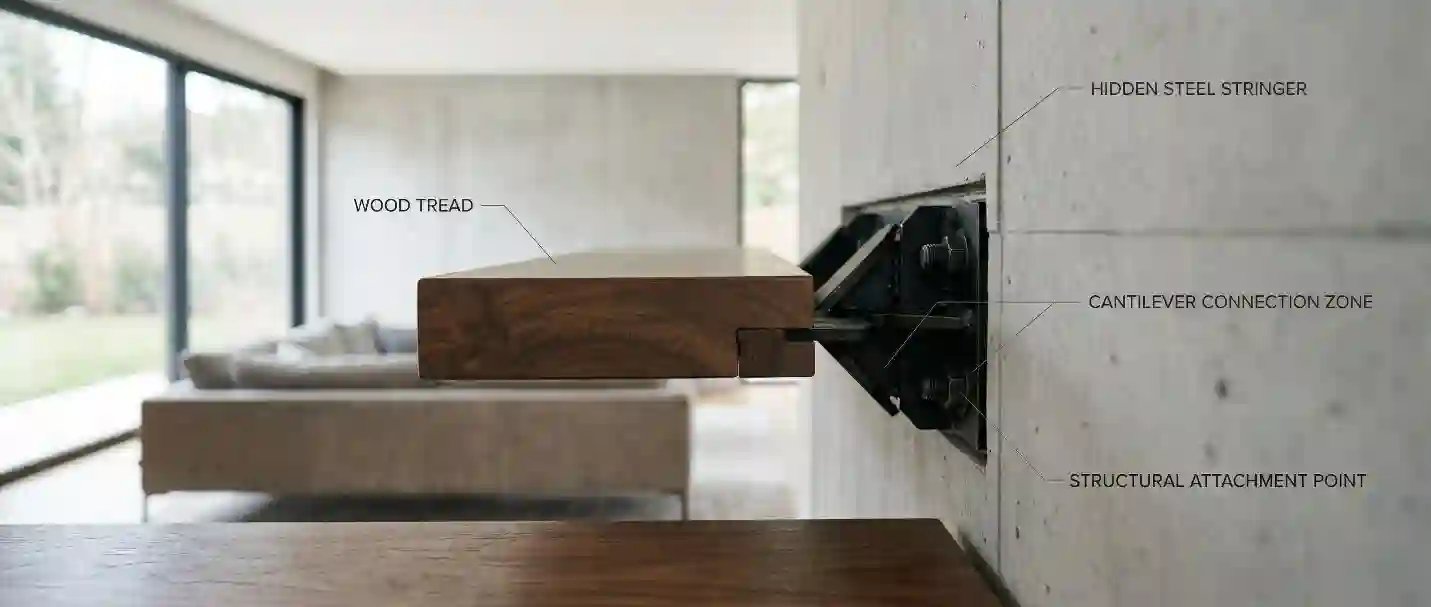

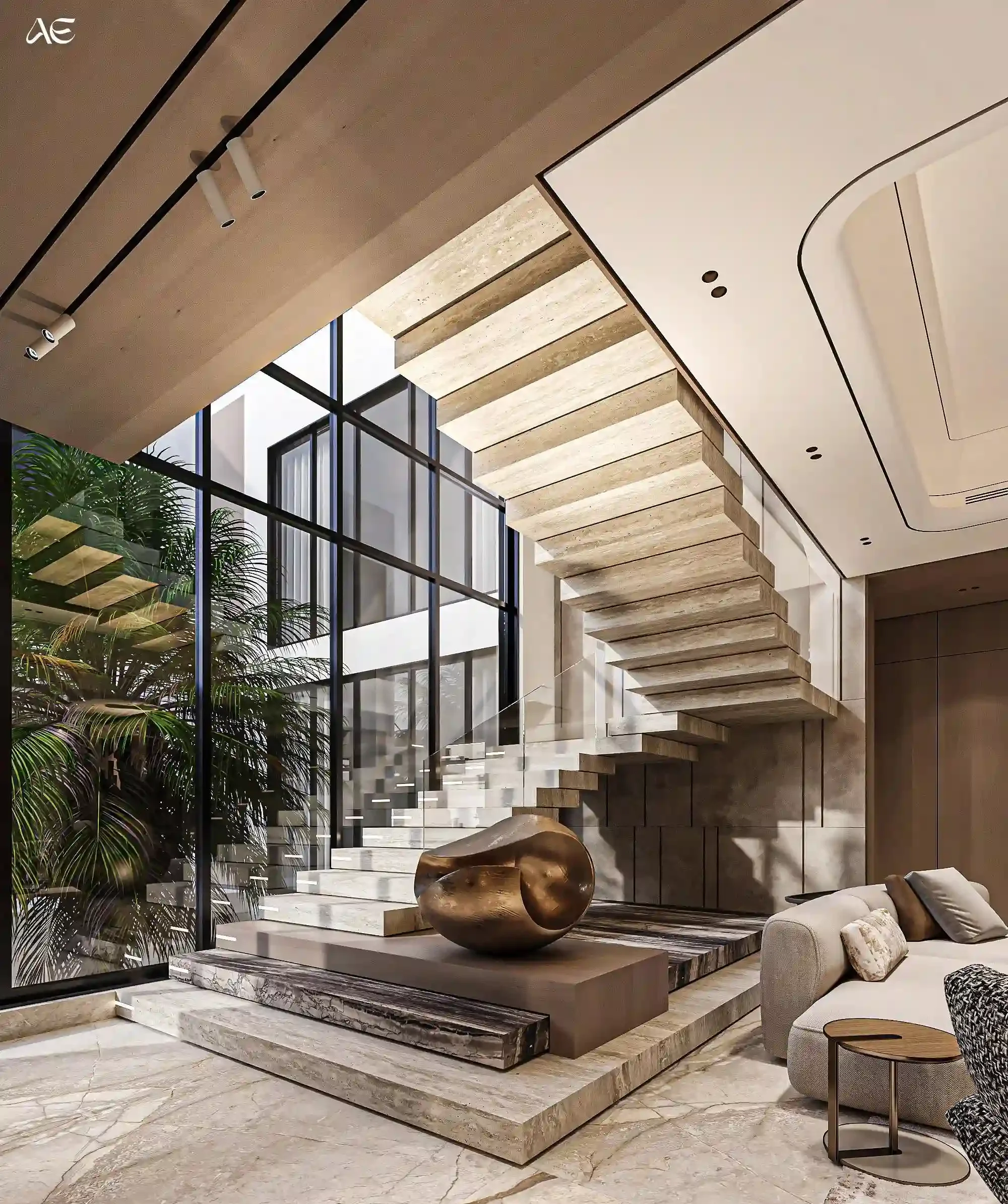

یکی از جذاب‌ترین مدل‌ها، پله‌ای است که کف‌های آن از یک دیوار جانبی بیرون آمده‌اند. از دید معماری، دیوار تقریباً تنها عنصر قابل مشاهده است و کف‌ها بدون تکیه‌گاه دیده می‌شوند. اما در پشت دیوار ممکن است صفحه فولادی، قوطی، تیر یا سیستم اتصال مدفون وجود داشته باشد. اگر این سیستم در زمان اجرای دیوار پیش‌بینی نشده باشد، ایجاد آن بعداً می‌تواند نیازمند تخریب و اصلاح گسترده باشد.
بنابراین در فاز ۲ پله معلق باید جزئیات محل اتصال به سازه اصلی یکی از مهم‌ترین نقشه‌ها باشد. صرفاً ترسیم یک مستطیل به‌عنوان کف پله کافی نیست. باید مشخص شود کف پله چگونه به شاسی متصل می‌شود، شاسی چه ابعادی دارد، جوش یا پیچ چگونه اجرا می‌شود، آیا قطعه مدفون در بتن قرار دارد یا اتصال مکانیکی است و چگونه از خوردگی و آسیب‌های احتمالی محافظت می‌شود.
محاسبات و کنترل سازه‌ای پله معلق
پله معلق به دلیل ماهیت کنسولی خود نسبت به پله‌های معمولی حساسیت بیشتری به خمش، پیچش و ارتعاش دارد. مسئله فقط تحمل بار قائم نیست؛ نحوه اتصال و صلبیت سیستم نیز اهمیت زیادی دارد. اگر اتصال بیش از حد انعطاف‌پذیر باشد، ممکن است کف پله در هنگام استفاده حرکت یا لرزش قابل احساس داشته باشد، حتی اگر از نظر مقاومت نهایی دچار شکست نشود.
در یک طراحی حرفه‌ای، بارهای وارد بر پله شامل وزن خود سیستم، وزن پوشش، وزن نرده و بارهای بهره‌برداری باید در مدل سازه‌ای مناسب در نظر گرفته شوند. نوع بارگذاری و ضرایب مورد استفاده باید بر اساس ضوابط سازه‌ای پروژه تعیین شود. در کنار مقاومت، کنترل خیز و ارتعاش نیز باید انجام شود؛ زیرا در پله‌های ظریف دکوراتیو، معیار آسایش و کیفیت معماری گاهی تعیین‌کننده‌تر از صرفاً رسیدن به مقاومت نهایی است.
برای مثال، اگر کف پله سنگ ضخیم باشد، وزن آن نسبت به یک کف چوبی متفاوت خواهد بود. اگر شاسی زیر کف از فولاد ساخته شود، سختی سیستم به ابعاد و شکل پروفیل وابسته خواهد بود. اگر قرار باشد کف پله از شیشه ساخته شود، رفتار کل مجموعه کاملاً متفاوت خواهد بود و باید سیستم شیشه و اتصالات نیز در تحلیل لحاظ شود.
در پله‌های معلق، محل اتصال به ساختمان اهمیت بسیار زیادی دارد. اگر اتصال به یک دیوار بتن‌آرمه باشد، ظرفیت آن دیوار و جزئیات میلگردگذاری و صفحه مدفون باید بررسی شود. اگر اتصال به فولاد باشد، ضخامت صفحه، جوش، پیچ، سخت‌کننده‌ها و مسیر انتقال نیرو باید طراحی شود. اگر قرار است سیستم به سازه موجود متصل شود، شرایط واقعی ساختمان باید برداشت و بررسی شود و نباید صرفاً بر اساس نقشه‌های قدیمی تصمیم‌گیری کرد.
دیتیل اجرایی کف پله معلق
پس از طراحی شاسی اصلی، باید تصمیم گرفت که کف نهایی پله چگونه روی شاسی قرار می‌گیرد. گزینه‌های متداول شامل سنگ طبیعی، سنگ مصنوعی، چوب، بتن اکسپوز، سرامیک، فلز و ترکیب چند متریال هستند. هرکدام رفتار و جزئیات نصب متفاوتی دارند.
در صورت استفاده از سنگ، باید وزن سنگ، ضخامت آن، نحوه مهار و امکان ترک‌خوردگی در اثر خمش یا ضربه بررسی شود. اتصال مستقیم سنگ به یک شاسی فلزی بدون طراحی لایه واسط مناسب می‌تواند باعث تمرکز تنش یا آسیب به سنگ شود.
در کف چوبی، موضوع حرکت نسبی، رطوبت و اتصال مکانیکی اهمیت بیشتری پیدا می‌کند. چوب نباید به‌گونه‌ای نصب شود که در اثر تغییرات طبیعی خود، پوشش یا اتصال را دچار مشکل کند.
در کف‌های فلزی، موضوع لغزندگی، صدا و انتقال ارتعاش باید کنترل شود. اگر سطح کاملاً صاف باشد، ممکن است در برخی شرایط بهره‌برداری لغزنده شود و در صورت استفاده از ورق فلزی نازک، ارتعاش یا صدای ضربه افزایش یابد.
بنابراین در فاز ۲ بهتر است کف پله فقط با یک عنوان کلی مانند «سنگ» یا «چوب» مشخص نشود. مشخصات فنی باید شامل نوع، ضخامت، ابعاد، پرداخت سطح، روش اتصال، لایه زیرین و دیتیل لبه باشد.

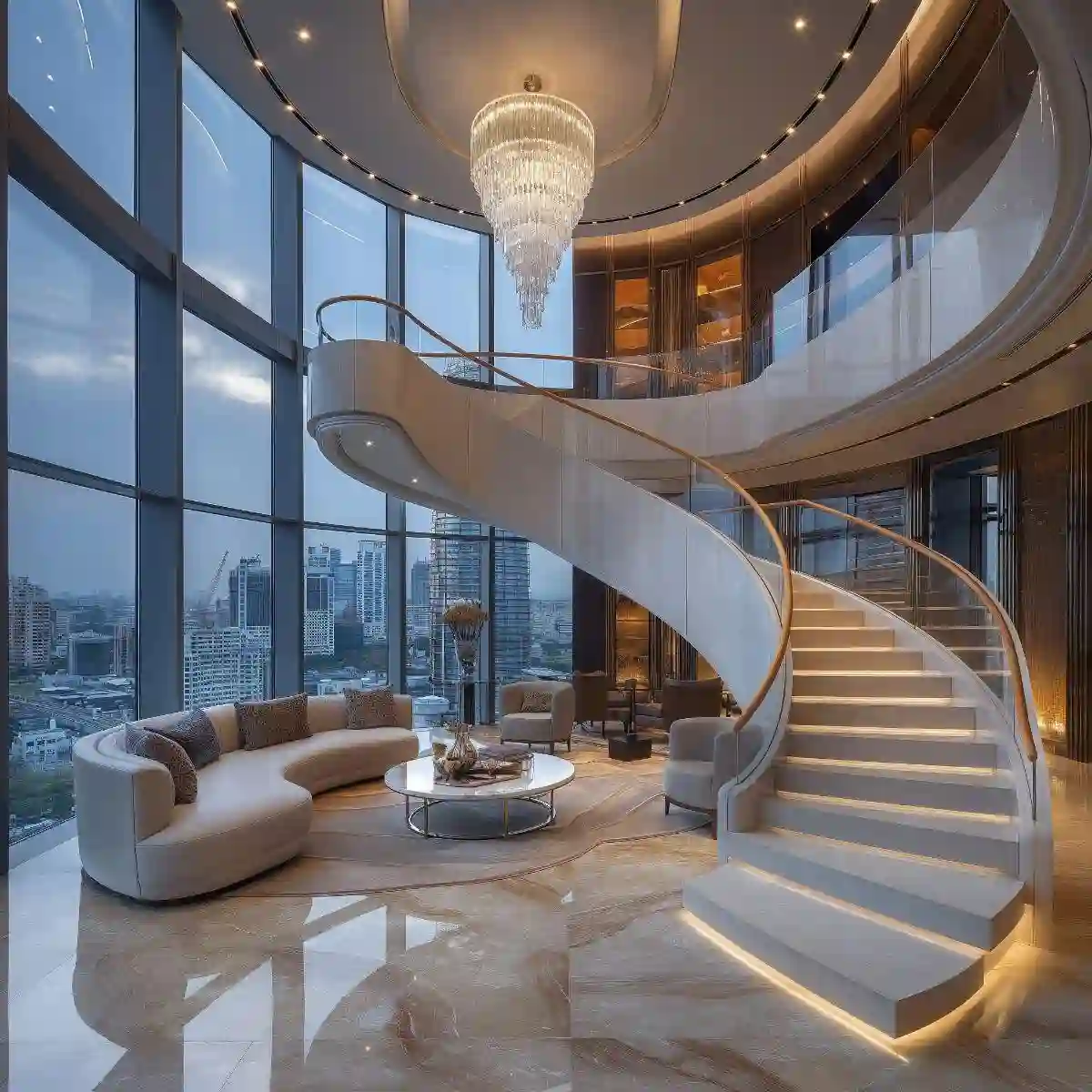

پله مارپیچ؛ طراحی هندسی قبل از طراحی ظاهری
پله مارپیچ یکی از پیچیده‌ترین انواع پله از نظر هندسه است. برخلاف پله مستقیم، در این سیستم کف پله‌ها حول یک محور می‌چرخند و عرض کف در طول مسیر ثابت نیست. همین مسئله باعث می‌شود محل قرارگیری خط حرکت و اندازه مؤثر کف پله اهمیت بسیار زیادی پیدا کند.
در یک پله مارپیچ، نباید صرفاً تعداد پله‌ها را روی یک دایره تقسیم کرد و کار را تمام‌شده دانست. ابتدا باید فضای موجود، قطر پله، ارتفاع طبقات، ارتفاع رایزر، زاویه چرخش، جهت حرکت، محل ورود و خروج و محل بازشو تعیین شود.
قطر پله مستقیماً روی کیفیت استفاده تأثیر دارد. قطر کوچک‌تر ممکن است فضای کمتری اشغال کند، اما مسیر حرکت محدودتر و شعاع داخلی آن دشوارتر می‌شود. افزایش قطر فضای بیشتری می‌خواهد، ولی می‌تواند حرکت را راحت‌تر کند.
همچنین باید توجه کرد که پله مارپیچ معمولاً در بخش نزدیک به محور مرکزی کف بسیار باریکی دارد. به همین دلیل خط حرکت باید در موقعیتی انتخاب شود که کف مؤثر پله در مسیر رفت‌وآمد مناسب باشد.

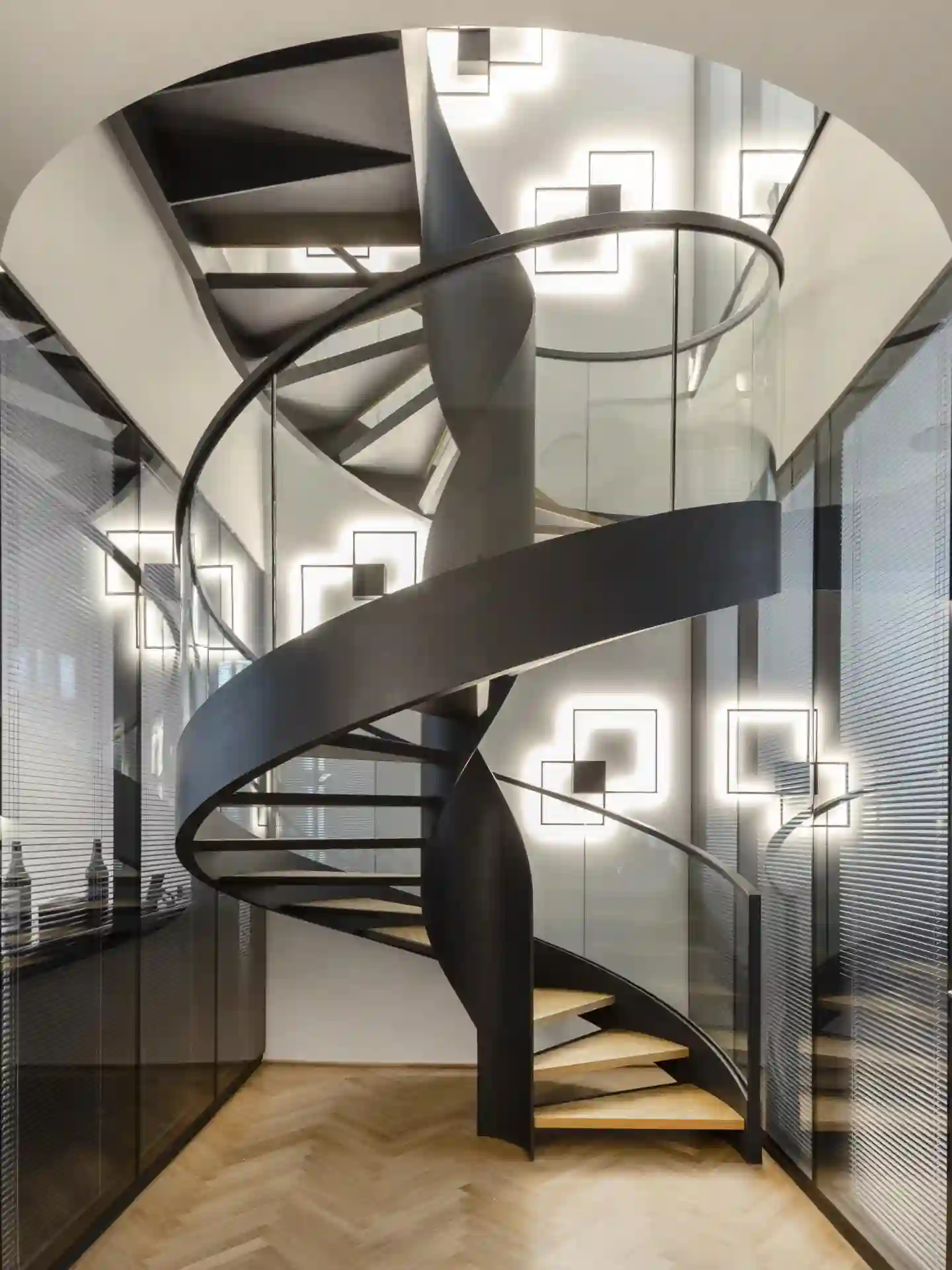

طراحی محور مرکزی پله مارپیچ
در بسیاری از پله‌های مارپیچ، یک ستون یا محور مرکزی وجود دارد که بار کف‌ها را منتقل می‌کند. این ستون می‌تواند فولادی یا در شرایط خاص از جنس دیگری باشد، اما باید بر اساس بارهای واردشده و ارتفاع آزاد طراحی شود.
اتصال هر کف پله به محور مرکزی یکی از جزئیات کلیدی است. اگر کف‌ها به‌صورت بازویی از محور بیرون آمده باشند، اتصال آنها باید علاوه بر مقاومت قائم، در برابر پیچش نیز عملکرد مناسبی داشته باشد. همچنین باید از چرخش ناخواسته کف‌ها جلوگیری شود.
در سیستم‌های فلزی، ممکن است برای هر کف یک براکت یا بازوی فولادی ساخته شود. سپس کف نهایی روی آن قرار گیرد. در پروژه‌های خاص، این بازوها می‌توانند در داخل ضخامت کف پنهان شوند تا ظاهر نهایی مینیمال باقی بماند.
یکی از اشتباهات رایج این است که ستون مرکزی تنها بر اساس وزن خود پله طراحی شود. در حالی که باید اثر بار بهره‌برداری، وزن افراد، نرده، پوشش و اثرات جانبی نیز در نظر گرفته شود. همچنین تکیه‌گاه پایین و بالای محور باید با سازه ساختمان هماهنگ شود.

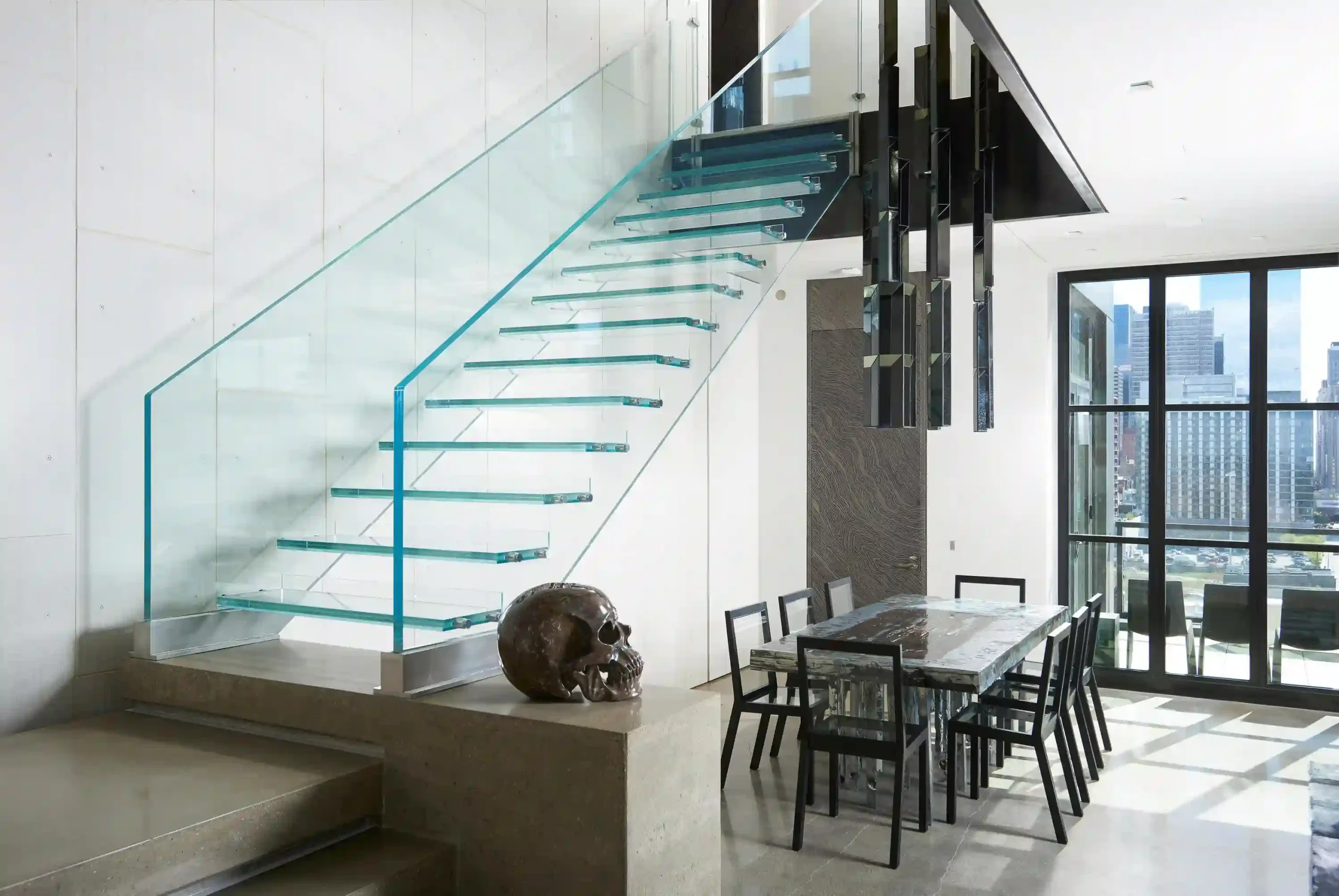

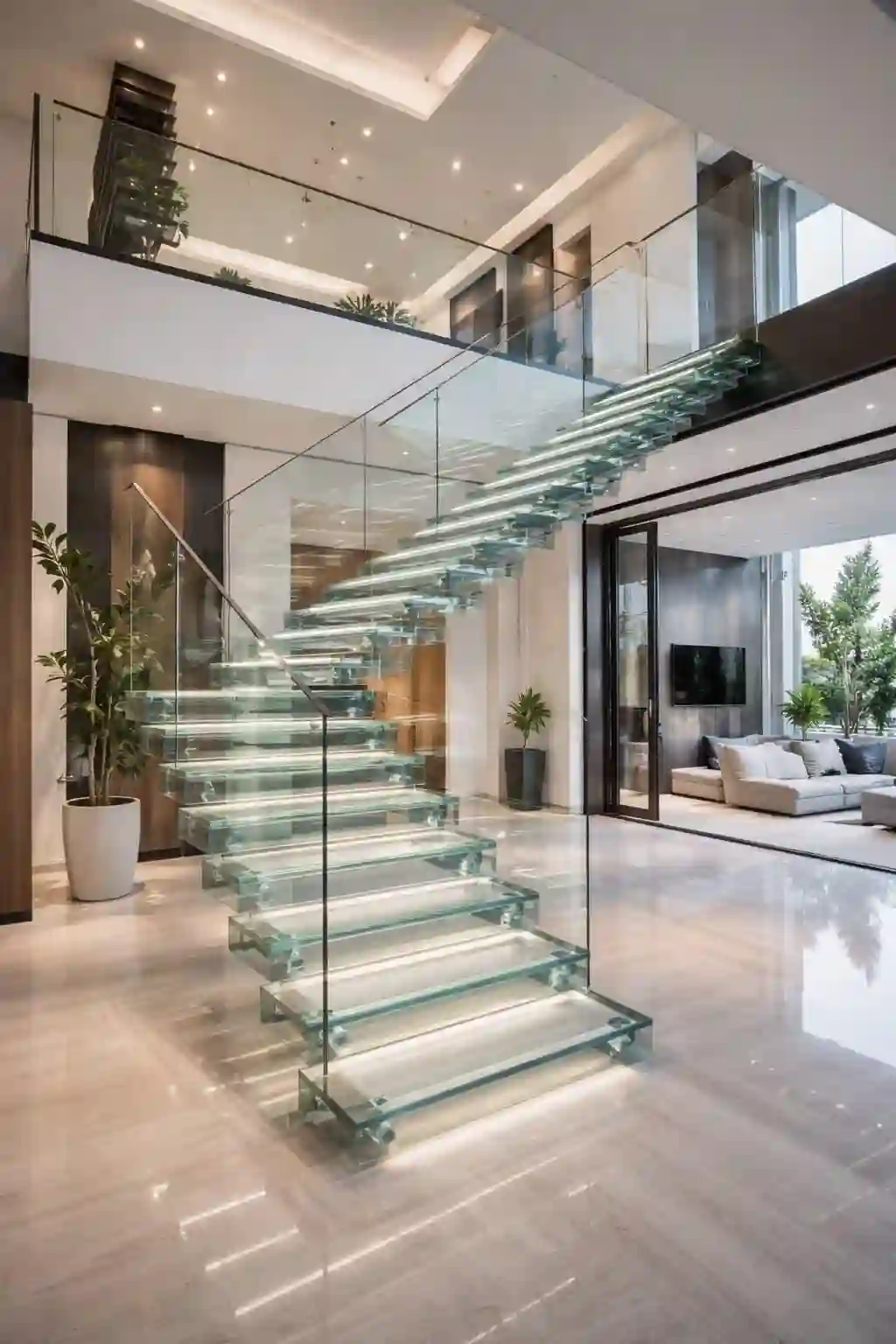

پله شیشه‌ای؛ وقتی متریال معماری به یک عنصر مهندسی تبدیل می‌شود
پله شیشه‌ای از جذاب‌ترین عناصر معماری داخلی معاصر است، اما هم‌زمان از حساس‌ترین آنها نیز محسوب می‌شود. شفافیت شیشه باعث می‌شود سازه پله ظریف و سبک به نظر برسد؛ در حالی که همین ظاهر ظریف نباید باعث شود الزامات مهندسی نادیده گرفته شوند.
در پله شیشه‌ای باید بین شیشه دکوراتیو و شیشه سازه‌ای یا شیشه‌ای که بخشی از سیستم باربر محسوب می‌شود تفاوت قائل شد. شیشه‌ای که صرفاً به‌عنوان پوشش روی یک شاسی فولادی قرار گرفته، شرایط طراحی متفاوتی با کف پله‌ای دارد که خود شیشه بخشی از انتقال بار را بر عهده می‌گیرد.
در بسیاری از کاربردهای ساختمانی، استفاده از سیستم‌های لمینیت ایمنی اهمیت ویژه‌ای دارد؛ زیرا در صورت شکست یک لایه، لایه‌های دیگر می‌توانند به حفظ یکپارچگی سیستم کمک کنند. با این حال نوع دقیق شیشه، ضخامت، ترکیب لایه‌ها، نوع لایه میانی، ابعاد دهانه، تکیه‌گاه‌ها و بارگذاری باید توسط طراح واجد صلاحیت تعیین شود و نمی‌توان صرفاً بر اساس ضخامت‌های رایج بازار تصمیم گرفت.
برای پله شیشه‌ای، کیفیت لبه‌ها نیز اهمیت زیادی دارد. شیشه پس از برش، سوراخ‌کاری و عملیات حرارتی باید طبق سیستم طراحی آماده شود. محل سوراخ‌ها، گوشه‌ها و اتصالات می‌تواند ناحیه حساس باشد و طراحی نادرست اتصال ممکن است تنش‌های موضعی ایجاد کند.

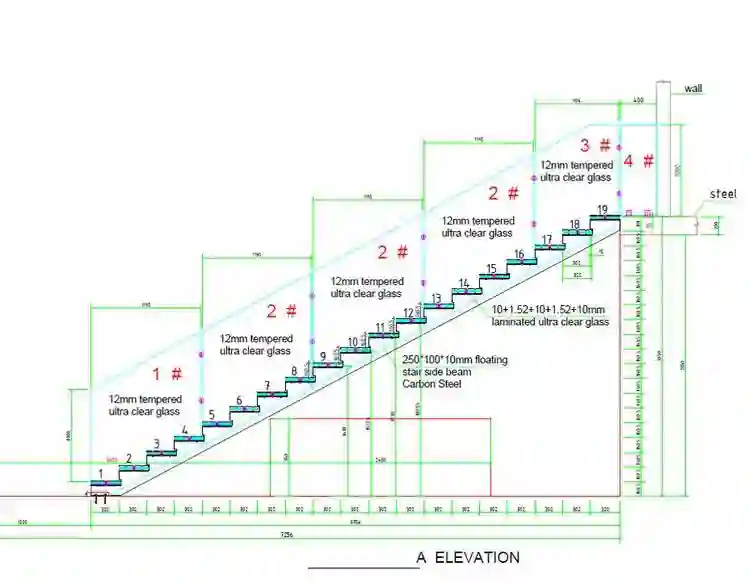

چرا شیشه سکوریت با شیشه لمینیت یکسان نیست؟
یکی از اشتباهات رایج در بازار این است که «شیشه سکوریت» و «شیشه لمینیت» به‌عنوان دو گزینه جایگزین ساده معرفی می‌شوند، در حالی که این دو اصطلاح به دو ویژگی متفاوت اشاره دارند.
عملیات حرارتی می‌تواند مقاومت شیشه را در برابر برخی تنش‌های حرارتی و مکانیکی افزایش دهد و در صورت شکست، نحوه خردشدن شیشه را تغییر دهد. در مقابل، لمینیت کردن یعنی قرار دادن دو یا چند لایه شیشه همراه با یک لایه میانی که در صورت شکست می‌تواند قطعات را کنار هم نگه دارد.
در کاربردهای حساس مانند جان‌پناه یا کف پله، موضوع فقط مقاومت اولیه نیست؛ بلکه رفتار سیستم پس از شکست نیز اهمیت پیدا می‌کند. به همین دلیل مشخصات دقیق شیشه باید بر اساس کاربری و سیستم طراحی تعیین شود.
در پروژه‌های پله شیشه‌ای، باید از ابتدا مشخص شود شیشه در چه نقشی قرار دارد. آیا فقط جان‌پناه است؟ آیا کف پله است؟ آیا سقف یا صفحه عمودی است؟ آیا به‌صورت یکپارچه با سازه فلزی کار می‌کند؟ پاسخ به این پرسش‌ها نوع طراحی را تغییر می‌دهد.
طراحی جان‌پناه و نرده در پله‌های دکوراتیو
نرده پله صرفاً یک عنصر تزئینی نیست. عملکرد اصلی آن جلوگیری از سقوط و ایجاد تکیه‌گاه مناسب برای کاربر است. در پله‌های دکوراتیو، به دلیل تمایل طراح به حذف عناصر اضافی، گاهی نرده‌ها بیش از حد مینیمال می‌شوند و این موضوع می‌تواند ایمنی را تحت تأثیر قرار دهد.
نرده ممکن است از شیشه، فلز، چوب، کابل یا ترکیبی از این مصالح ساخته شود. در هر حالت، محل اتصال نرده به پله یا سازه باید به‌طور دقیق طراحی شود.
در جان‌پناه شیشه‌ای، یکی از نکات مهم این است که شیشه نباید صرفاً به‌صورت یک صفحه بزرگ بدون طراحی اتصال نصب شود. سیستم پایه، پروفیل، یراق، گیره یا اتصال نقطه‌ای باید متناسب با نوع شیشه و سیستم سازه‌ای انتخاب شود.
در ضوابط ساختمانی، ارتفاع جان‌پناه، اندازه بازشوها و شرایط دست‌انداز بسته به نوع ساختمان و مقررات محل پروژه تعیین می‌شود. برای نمونه، مقررات ساختمانی بین‌المللی در برخی کاربردهای مسکونی ارتفاع و اندازه بازشوهای خاصی را تعیین می‌کنند، اما این اعداد را نباید بدون تطبیق با مقررات محلی به پروژه دیگری تعمیم داد.
بنابراین در پروژه‌های ایران باید مقررات ملی ساختمان، ضوابط آتش‌نشانی و الزامات محلی و کاربری پروژه مبنای نهایی باشند، نه یک عدد عمومی که از یک نمونه خارجی یا تصویر اینترنتی برداشت شده است.
فاز ۲ پله دقیقاً شامل چه نقشه‌هایی باید باشد؟
برای یک پله دکوراتیو حرفه‌ای، یک پلان ساده به‌تنهایی کافی نیست. مجموعه نقشه‌ها باید به اندازه‌ای کامل باشد که پیمانکار بتواند از روی آنها عملیات ساخت و نصب را انجام دهد.

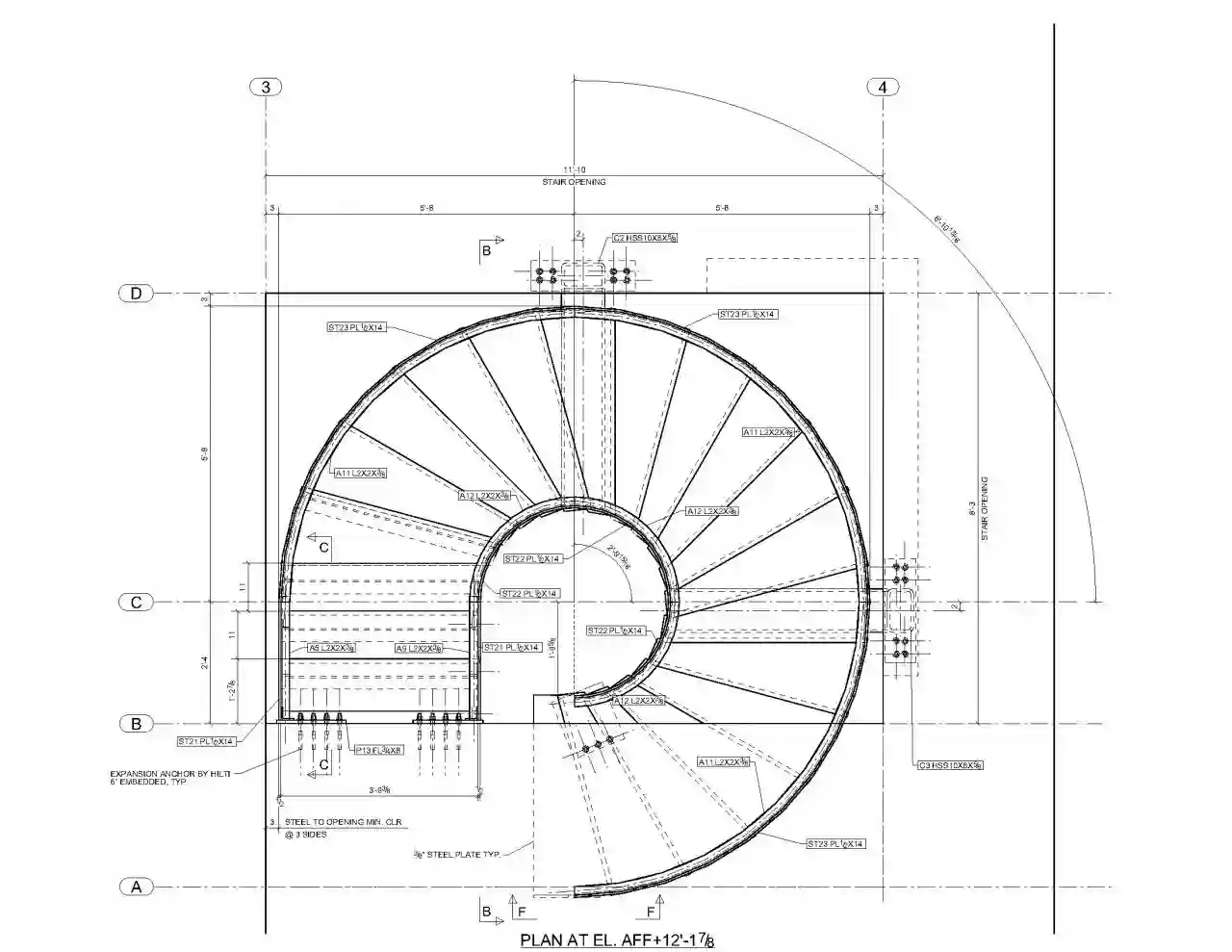

پلان پله
در پلان باید هندسه کامل پله، محل شروع و پایان، جهت حرکت، ابعاد کف، عرض مسیر، محورهای سازه‌ای، محل ستون یا شاسی و نقاط مهم اتصال مشخص شود.
مقاطع طولی و عرضی
مقطع پله اهمیت زیادی دارد، زیرا بسیاری از اطلاعاتی که در پلان قابل مشاهده نیستند در مقطع مشخص می‌شوند. ضخامت کف، ارتفاع رایزر، لایه‌های کف‌سازی، ضخامت شاسی، محل اتصال و ارتفاع جان‌پناه باید در مقاطع نمایش داده شوند.
دیتیل اتصال
دیتیل اتصال یکی از مهم‌ترین قسمت‌های فاز ۲ است. برای پله معلق باید اتصال به دیوار یا تیر مشخص باشد. برای پله مارپیچ باید اتصال کف‌ها به محور و اتصال محور به سازه مشخص شود. برای پله شیشه‌ای نیز دیتیل اتصال شیشه، پروفیل و یراق‌آلات باید ارائه شود.
جدول متریال
در پروژه‌های دکوراتیو، مشخصات مصالح باید دقیق باشند. مثلاً «سنگ» به‌تنهایی اطلاعات کافی نیست. باید نوع سنگ، ضخامت، پرداخت، رنگ یا مشخصات ظاهری موردنظر و روش نصب مشخص شود.
دیتیل نرده
پایه نرده، ارتفاع، فاصله قطعات، نوع شیشه یا فلز، ضخامت قطعات، روش اتصال و جزئیات انتهایی باید مشخص شوند.
دیتیل کف‌سازی
اتصال پوشش نهایی به شاسی و رابطه آن با کف‌سازی طبقات باید در نقشه مشخص شود. این مسئله برای جلوگیری از اختلاف ارتفاع بسیار مهم است.
هماهنگی پله با سازه ساختمان
یکی از مهم‌ترین بخش‌های طراحی فاز ۲، هماهنگی با سازه است. پله ممکن است در ظاهر یک عنصر معماری باشد، اما در بسیاری از پروژه‌ها به‌صورت مستقیم به اعضای سازه‌ای متصل می‌شود.
اگر پله به تیر متصل شود، باید مشخص باشد تیر چه مشخصاتی دارد. اگر اتصال به ستون باشد، موقعیت اتصال و دسترسی برای اجرای پیچ یا جوش باید بررسی شود. اگر پله به دیوار بتن‌آرمه متصل شود، باید محل و نوع اتصال با آرماتورگذاری و جزئیات بتن هماهنگ باشد.
این موضوع در ساختمان‌های موجود حساس‌تر است. در سازه موجود نمی‌توان فرض کرد هر دیواری که در نقشه معماری ضخیم به نظر می‌رسد، قابلیت تحمل بار پله را دارد. ابتدا باید وضعیت واقعی سازه بررسی شود.
در صورت نیاز به سوراخ‌کاری، کاشت بولت یا انکر، نوع، عمق و محل اجرای آن باید توسط طراح سازه مشخص شود. اجرای خودسرانه سوراخ‌کاری در اعضای سازه‌ای می‌تواند پیامدهای جدی داشته باشد.
هماهنگی پله با تأسیسات
پله دکوراتیو معمولاً در نقاطی از ساختمان قرار می‌گیرد که از نظر تأسیسات نیز اهمیت دارند. عبور لوله، کابل، کانال یا تجهیزات روشنایی از اطراف پله می‌تواند با شاسی آن تداخل داشته باشد.
در طراحی فاز ۲ باید حداقل یک مرحله Clash Detection یا کنترل تداخل بین معماری، سازه و تأسیسات انجام شود. اگر پروژه BIM داشته باشد، این کنترل می‌تواند به شکل مدل‌محور انجام شود؛ در غیر این صورت نیز می‌توان با مقایسه نقشه‌ها و مقاطع، تداخل‌های اصلی را پیدا کرد.
یکی از بهترین راهکارها این است که قبل از ساخت شاسی، محل عبور تأسیسات و تجهیزات نهایی شود. اصلاح شاسی فلزی پس از رنگ یا پوشش نهایی، بسیار دشوارتر از اصلاح نقشه است.
ترتیب صحیح اجرای پله دکوراتیو
اجرای پله باید از قبل برنامه‌ریزی شود. نمی‌توان همه اجزا را بدون ترتیب مشخص به کارگاه فرستاد.

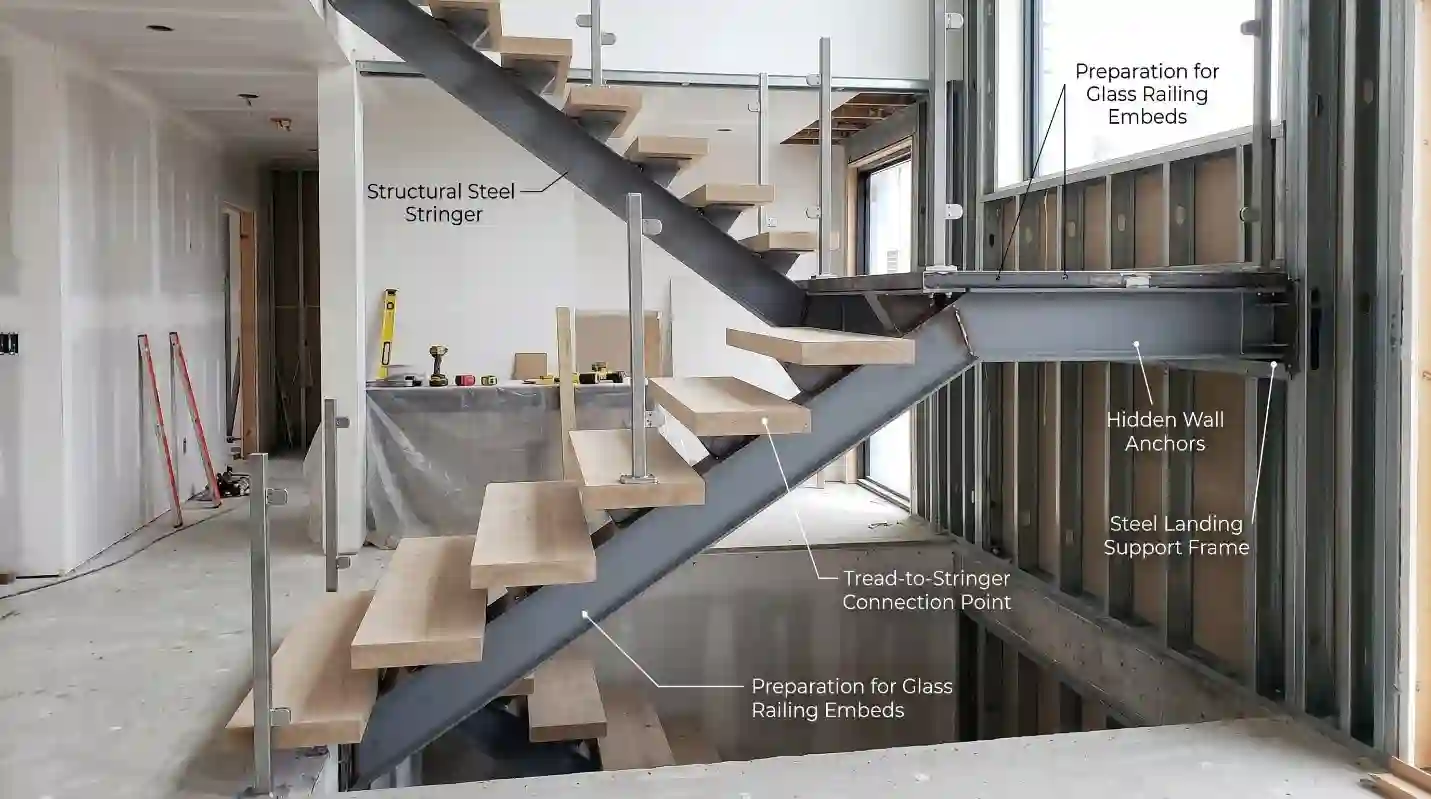

در پله معلق معمولاً ابتدا نقاط اتصال و شاسی اصلی آماده می‌شوند. پس از کنترل ابعاد، شاسی نصب می‌شود و سپس پوشش نهایی اجرا می‌شود. اگر قرار است شاسی در دیوار مخفی باشد، باید قبل از بستن کامل دیوار یا پوشش نهایی، کنترل لازم انجام شود.
در پله مارپیچ، محور مرکزی و تکیه‌گاه‌های آن اهمیت اولیه دارند. پس از نصب محور، موقعیت بازوها و کف‌ها کنترل می‌شود. در نهایت پوشش و نرده اجرا می‌شوند.
در پله شیشه‌ای، بهتر است نصب شیشه تا حد امکان در مرحله‌ای انجام شود که عملیات سنگین ساختمانی اطراف آن تمام شده باشد. شیشه باید در برابر ضربه، آلودگی، پاشش مصالح و آسیب‌های کارگاهی محافظت شود.
کنترل کیفیت ساخت شاسی فلزی پله
اگر پله دارای شاسی فولادی است، کنترل کیفیت نباید فقط به ظاهر جوش محدود شود. ابتدا باید ابعاد قطعات با نقشه تطبیق داده شود. سپس موقعیت سوراخ‌ها، صفحات، براکت‌ها و زوایا بررسی شوند.
در جوشکاری، کیفیت جوش باید متناسب با طراحی و مشخصات پروژه کنترل شود. تابیدگی ناشی از جوشکاری نیز می‌تواند در پله‌های دکوراتیو مشکل‌ساز شود، زیرا پوشش نهایی ممکن است نتواند خطای هندسی شاسی را پنهان کند.
پس از ساخت، باید شاسی با نقشه فاز ۲ تطبیق داده شود. اندازه‌گیری قطر، ارتفاع، زاویه و محل نقاط اتصال پیش از انتقال به کارگاه می‌تواند از خطاهای پرهزینه جلوگیری کند.
تلرانس اجرایی؛ بخش فراموش‌شده طراحی پله
هیچ پروژه ساختمانی کاملاً بدون خطا اجرا نمی‌شود. بنابراین فاز ۲ حرفه‌ای باید تلرانس‌های قابل قبول را نیز در نظر بگیرد. مشکل زمانی ایجاد می‌شود که طراح قطعه‌ای با دقت بسیار بالا طراحی کند، اما ساختمان موجود چند سانتی‌متر اختلاف داشته باشد.
در پروژه‌های لوکس، قبل از ساخت قطعات سفارشی باید As-Built Survey انجام شود. یعنی ابعاد واقعی محل اجرا برداشت و با نقشه مقایسه شود.
برای مثال، اگر فاصله واقعی دو دیوار ۳ میلی‌متر با نقشه اختلاف داشته باشد، شاید مشکلی ایجاد نکند. اما اگر شاسی پله به‌صورت دقیق بین دو نقطه قرار می‌گیرد و اختلاف چند سانتی‌متری باشد، قطعه باید اصلاح شود.
به همین دلیل در فاز ۲ باید مشخص شود کدام ابعاد «اسمی» و کدام ابعاد «برای ساخت» هستند.
نورپردازی پله‌های دکوراتیو
نورپردازی می‌تواند فرم پله را چند برابر جذاب‌تر کند، اما باید از ابتدا با طراحی معماری هماهنگ شود. نور مخفی زیر کف پله، نور خطی کنار دیوار، نور داخل دست‌انداز یا نور زیر محور مرکزی از گزینه‌های رایج هستند.
در پله معلق، نور زیر کف‌ها می‌تواند حس شناور بودن را تقویت کند. در پله مارپیچ، نور خطی روی محور یا زیر دست‌انداز می‌تواند حرکت چرخشی را برجسته کند. در پله شیشه‌ای نیز نور باید با دقت انتخاب شود تا بازتاب‌های آزاردهنده ایجاد نکند.
نکته مهم این است که برق و کابل‌کشی نباید بعداً به پله اضافه شود. مسیر کابل، فضای درایور، دسترسی برای تعمیر و محل اتصال باید در فاز ۲ دیده شود.
انتخاب متریال برای پله دکوراتیو
سنگ طبیعی
سنگ برای پروژه‌های لوکس بسیار رایج است، اما وزن بالایی دارد. این وزن باید در طراحی شاسی و اتصالات لحاظ شود. همچنین نوع سنگ، ضخامت، مقاومت و رفتار آن در برابر ضربه باید متناسب با کاربرد انتخاب شود.
چوب
چوب گرمای بصری زیادی ایجاد می‌کند و برای پله‌های معلق بسیار مناسب است. اما تغییرات رطوبتی، نحوه اتصال، نوع پوشش و نگهداری باید در طراحی دیده شود.
فلز
فلز امکان ایجاد فرم‌های ظریف و مدرن را فراهم می‌کند. در عین حال، کیفیت سطح، رنگ، پوشش ضدخوردگی، صدا و حرارت باید مورد توجه قرار گیرد.
شیشه
شیشه بیشترین حس سبکی و شفافیت را ایجاد می‌کند، اما نیازمند طراحی دقیق و اجرای تخصصی است. انتخاب شیشه صرفاً بر اساس ضخامت یا قیمت کار درستی نیست.
اشتباهات رایج در طراحی و اجرای پله معلق، مارپیچ و شیشه‌ای
یکی از رایج‌ترین اشتباهات این است که طراحی پله از یک عکس مرجع شروع شود و بدون بررسی شرایط واقعی ساختمان، همان فرم کپی شود. عکس یک پله ممکن است برای ساختمانی با ارتفاع طبقه، سازه و فضای متفاوت طراحی شده باشد.
اشتباه دیگر، مشخص نکردن کف تمام‌شده است. بسیاری از اختلاف‌های اجرایی پله از همین مسئله ناشی می‌شوند.
اشتباه سوم، حذف سازه از فرآیند طراحی است. پله دکوراتیو هرچقدر زیباتر و ظریف‌تر باشد، نیازمند هماهنگی بیشتر با سازه است.
اشتباه چهارم، انتخاب شیشه یا یراق‌آلات بر اساس ظاهر است. قطعه‌ای که در یک عکس زیبا به نظر می‌رسد، لزوماً برای بارگذاری و شرایط پروژه شما مناسب نیست.
اشتباه پنجم، اجرای نرده در پایان پروژه بدون هماهنگی قبلی است. محل اتصال نرده باید از ابتدا دیده شود.
اشتباه ششم، نادیده گرفتن دسترسی برای تعمیر و نگهداری است. درایور نور مخفی، اتصالات مکانیکی و بعضی اجزای پله باید در صورت نیاز قابل سرویس باشند.
اشتباه هفتم، عدم کنترل نمونه اولیه است. در پروژه‌های خاص، بهتر است پیش از ساخت کامل، یک نمونه از اتصال، کف یا نرده ساخته و تأیید شود.
مقایسه سه سیستم پله دکوراتیو
| ویژگی | پله معلق | پله مارپیچ | پله شیشه‌ای |
| ویژگی بصری اصلی | حس شناوری | فرم مجسمه‌وار و چرخشی | شفافیت و سبکی |
| پیچیدگی هندسی | متوسط تا زیاد | زیاد | متوسط تا زیاد |
| اهمیت سازه پنهان | بسیار زیاد | بسیار زیاد | بسیار زیاد |
| اهمیت دیتیل اتصال | بسیار زیاد | بسیار زیاد | بسیار زیاد |
| محدودیت فضا | معمولاً متوسط | مناسب فضاهای محدود، بسته به ضوابط | وابسته به سیستم |
| حساسیت نصب | زیاد | زیاد | بسیار زیاد |
| متریال متداول | چوب، سنگ، فلز | فلز، چوب، شیشه | شیشه، فلز |
| نیاز به برداشت دقیق کارگاه | زیاد | زیاد | بسیار زیاد |
| اهمیت کنترل تلرانس | زیاد | زیاد | بسیار زیاد |
این جدول صرفاً برای مقایسه مفهومی سیستم‌هاست و جایگزین طراحی سازه و کنترل ضوابط پروژه نیست.
چک‌لیست کامل فاز ۲ پله دکوراتیو
قبل از صدور نقشه اجرایی، موارد زیر باید کنترل شوند:
اطلاعات پایه
- تراز کف تمام‌شده پایین و بالا
- ارتفاع خالص طبقات
- ضخامت سقف
- محل بازشو
- عرض مسیر
- مسیر حرکت
- کاربری ساختمان
معماری
- پلان
- مقطع
- نما
- ابعاد کف و رایزر
- ضخامت پوشش
- متریال
- دیتیل لبه‌ها
سازه
- مسیر انتقال بار
- تکیه‌گاه‌ها
- شاسی
- اتصالات
- صفحات
- جوش‌ها
- پیچ‌ها
- کنترل خیز
- کنترل ارتعاش در سیستم‌های حساس
نرده
- ارتفاع
- نوع متریال
- ضخامت
- اتصالات
- جزئیات انتهایی
- کنترل بازشوها
تأسیسات
- مسیر کابل
- روشنایی
- تجهیزات کنترلی
- تداخل با لوله و کانال
اجرا
- ترتیب نصب
- تلرانس‌ها
- روش برداشت As-Built
- روش حمل قطعات
- حفاظت حین اجرا
- کنترل نهایی
از طراحی تا اجرا؛ یک نمونه روند حرفه‌ای
فرض کنیم قرار است در یک ویلای مدرن، یک پله معلق بین همکف و طبقه اول اجرا شود. اولین مرحله برداشت ارتفاع واقعی طبقات و تعیین تراز کف تمام‌شده است. سپس تعداد پله‌ها و هندسه اولیه تعیین می‌شود. در مرحله بعد، محل بازشو سقف و دیوار تکیه‌گاه بررسی می‌شود.
در این مرحله ممکن است مشخص شود دیواری که در رندر به‌عنوان تکیه‌گاه پله در نظر گرفته شده، یک تیغه سبک است و ظرفیت تحمل سیستم را ندارد. بنابراین طراح مجبور می‌شود یک شاسی فولادی مستقل ایجاد کند یا اتصال را به تیر و ستون منتقل کند.
پس از مشخص شدن سیستم سازه‌ای، شاسی طراحی می‌شود. سپس کف پله انتخاب می‌شود؛ مثلاً چوب یا سنگ. وزن این پوشش به سیستم اضافه می‌شود و جزئیات اتصال طراحی می‌شود.
در مرحله بعد نرده انتخاب می‌شود. اگر نرده شیشه‌ای باشد، محل پروفیل یا پایه‌ها باید از ابتدا با کف هماهنگ شود.
سپس نقشه‌های اجرایی تولید می‌شوند. پس از تأیید، شاسی در کارگاه ساخته می‌شود. قبل از نصب، ابعاد واقعی پروژه دوباره برداشت می‌شود. در صورت وجود اختلاف، قطعه اصلاح می‌شود.
پس از نصب شاسی، تراز هر کف پله کنترل می‌شود. تنها بعد از تأیید این مرحله است که پوشش نهایی اجرا می‌شود.
این فرآیند نشان می‌دهد چرا در پله دکوراتیو، طراحی و اجرا دو مرحله جدا از هم نیستند؛ بلکه ادامه یکدیگرند.
کنترل نهایی پله پس از اجرا
پس از اتمام اجرا، کنترل پروژه نباید فقط به زیبایی ظاهری محدود شود. اولین موضوع، بررسی هندسه پله است. ارتفاع‌ها و کف‌ها باید مطابق نقشه باشند و مسیر حرکت نباید دارای اختلاف محسوس باشد.
سپس باید اتصالات، نرده و جان‌پناه بررسی شوند. در پله‌های معلق، حرکت غیرعادی یا ارتعاش محسوس باید بررسی شود. در پله‌های مارپیچ، چرخش و ثبات کف‌ها باید کنترل شود. در پله‌های شیشه‌ای، لبه‌ها، اتصالات و وضعیت شیشه باید به‌دقت بازبینی شوند.
همچنین باید کیفیت پوشش نهایی، گوشه‌ها، درزها و محل اتصال به کف و دیوار بررسی شود. در پروژه‌های لوکس، همین جزئیات کوچک هستند که تفاوت بین یک اجرای حرفه‌ای و یک اجرای معمولی را مشخص می‌کنند.
نقش مدل سه‌بعدی و BIM در طراحی پله‌های خاص
برای پروژه‌های پیچیده، مدل سه‌بعدی می‌تواند نقش بسیار مهمی در کنترل طراحی داشته باشد. در مدل BIM می‌توان معماری، سازه و تأسیسات را کنار هم دید و محل تداخل‌ها را بررسی کرد.
برای پله مارپیچ، مدل سه‌بعدی امکان کنترل هندسه و مسیر حرکت را ساده‌تر می‌کند. برای پله معلق، می‌توان شاسی پنهان و پوشش نهایی را هم‌زمان بررسی کرد. برای پله شیشه‌ای نیز مدل سه‌بعدی کمک می‌کند محل یراق‌آلات و ارتباط آن با شاسی مشخص شود.
اما مدل سه‌بعدی نباید جایگزین نقشه اجرایی شود. رندر زیبا، دیتیل اجرایی نیست. یک مدل باید در نهایت به نقشه‌ها و اطلاعات قابل استفاده برای ساخت تبدیل شود.
برآورد هزینه پله دکوراتیو
قیمت پله دکوراتیو را نمی‌توان فقط بر اساس متراژ یا تعداد پله تعیین کرد. عوامل متعددی بر هزینه اثر می‌گذارند: نوع سازه، میزان فولاد، نوع پوشش، پیچیدگی اتصال، شیشه، یراق‌آلات، نرده، نورپردازی، حمل، نصب و شرایط ساختمان.
پله معلق ممکن است از نظر متریال ظاهراً ساده باشد، اما شاسی پنهان و اتصالات سفارشی هزینه قابل‌توجهی داشته باشند. پله مارپیچ به دلیل ساخت هندسی و سفارشی‌سازی قطعات می‌تواند هزینه ساخت بالاتری داشته باشد. پله شیشه‌ای نیز علاوه بر شیشه، هزینه یراق‌آلات تخصصی، برش، عملیات لبه و نصب دقیق را دارد.
بنابراین در متره اولیه باید پله به اجزای مختلف تفکیک شود و صرفاً یک قیمت کلی برای «پله» ارائه نشود.
چگونه برای پله دکوراتیو نقشه شاپ دراوینگ تهیه کنیم؟
شاپ‌دراوینگ باید یک مرحله بین طراحی فاز ۲ و تولید باشد که در آن اطلاعات واقعی ساخت قطعات تکمیل می‌شود. در این نقشه باید قطعات قابل ساخت، ابعاد نهایی، سوراخ‌ها، صفحات اتصال، جوش‌ها، پیچ‌ها، شماره قطعه و روش مونتاژ مشخص باشند.
برای شاسی فلزی، بهتر است قطعات شماره‌گذاری شوند. برای مثال، هر براکت کف پله می‌تواند کد مخصوص داشته باشد تا در کارگاه اشتباه نشود.
در پروژه‌های بزرگ‌تر، استفاده از BOM یا لیست قطعات نیز بسیار مفید است. این فهرست شامل نام قطعه، تعداد، ابعاد، جنس و وزن تقریبی است و فرآیند ساخت و کنترل را ساده‌تر می‌کند.
چه زمانی باید نمونه اولیه ساخته شود؟
در پله‌های معمولی ممکن است نمونه‌سازی ضروری نباشد، اما در پله‌های خاص بهتر است حداقل دیتیل‌های حساس قبل از تولید انبوه بررسی شوند.
برای مثال، در یک پله معلق می‌توان یک نمونه اتصال کف به شاسی ساخت. در پله شیشه‌ای می‌توان نمونه یراق‌آلات و محل نشستن شیشه را آزمایش کرد. در پله مارپیچ می‌توان یک یا چند پله نمونه را ساخت تا هندسه و ظاهر نهایی بررسی شود.
نمونه اولیه باعث می‌شود مشکلاتی که در نقشه قابل تشخیص نیستند، پیش از صرف هزینه اصلی مشخص شوند.
ایمنی؛ اولویت پنهان در طراحی پله‌های لوکس
زیبایی پله نباید باعث شود اصول ایمنی قربانی شوند. در پروژه‌های دکوراتیو، گاهی طراح به دنبال ایجاد خطوط بسیار مینیمال است و در نتیجه عناصر ضروری مانند نرده یا دست‌انداز بیش از حد ظریف طراحی می‌شوند.
هر پروژه باید بر اساس کاربری و مقررات مربوطه بررسی شود. در مسیرهای خروج، الزامات ایمنی و حریق اهمیت ویژه‌ای پیدا می‌کنند و نمی‌توان صرفاً با نگاه معماری تصمیم گرفت.
در مورد پله‌های شیشه‌ای، ایمنی اهمیت بیشتری دارد؛ زیرا علاوه بر سقوط، باید رفتار شیشه در شرایط آسیب‌دیدگی نیز در نظر گرفته شود.
همچنین سطح کف پله باید از نظر لغزندگی متناسب با محیط انتخاب شود. استفاده از سطوح بسیار صیقلی در مکان‌هایی که احتمال خیس شدن وجود دارد، می‌تواند خطرناک باشد.
جمع‌بندی؛ پله دکوراتیو موفق از رندر زیبا شروع نمی‌شود
طراحی پله دکوراتیو زمانی موفق است که معماری، سازه و اجرا از ابتدای فرآیند در کنار یکدیگر حرکت کنند. پله معلق باید علاوه بر ظاهر شناور، مسیر انتقال بار و جزئیات اتصال قابل اعتماد داشته باشد. پله مارپیچ باید بر اساس هندسه صحیح، فضای موجود و مسیر حرکت طراحی شود. پله شیشه‌ای نیز باید با نگاه مهندسی به نوع شیشه، لایه‌ها، اتصالات و رفتار سیستم طراحی شود.
فاز ۲ در این میان مهم‌ترین مرحله‌ای است که ایده معماری را به اطلاعات قابل ساخت تبدیل می‌کند. پلان، مقطع، دیتیل اتصال، مشخصات متریال، نرده، کف‌سازی، نورپردازی، سازه و تأسیسات باید با یکدیگر هماهنگ باشند. هرچه پله خاص‌تر و مینیمال‌تر باشد، اهمیت این هماهنگی بیشتر می‌شود.
یک پله حرفه‌ای در نهایت باید چهار ویژگی را هم‌زمان داشته باشد: زیبایی، عملکرد، ایمنی و قابلیت اجرا. حذف هرکدام از این چهار عامل می‌تواند کیفیت نهایی پروژه را کاهش دهد. بنابراین در پروژه‌های معماری خاص، بهتر است پیش از ساخت، تمام ابعاد و اتصالات بررسی شوند، وضعیت واقعی ساختمان برداشت شود و برای قطعات حساس شاپ‌دراوینگ و در صورت نیاز نمونه اولیه تهیه شود.
