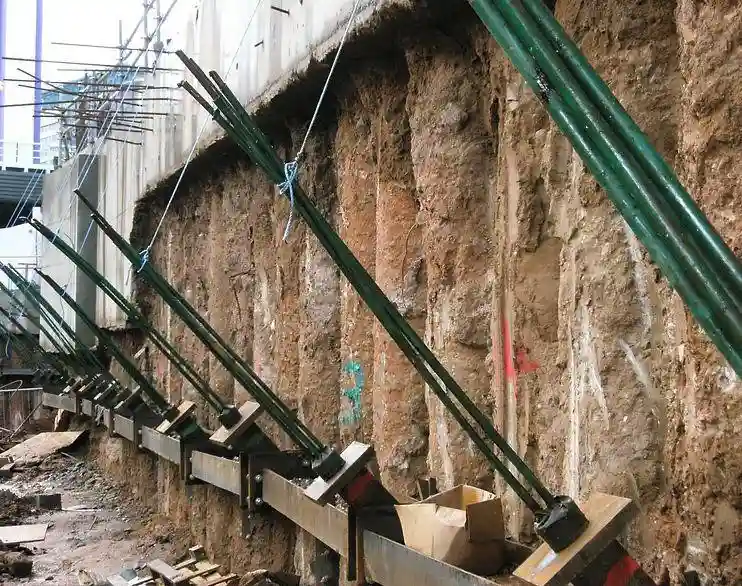

اصول ایمنی گودبرداری و پایدارسازی

گودبرداری یکی از حساس‌ترین و پرریسک‌ترین عملیات‌های عمرانی است؛ زیرا برخلاف بسیاری از فعالیت‌های ساختمانی، بخش مهمی از آن در محیطی انجام می‌شود که رفتار آن به‌طور کامل قابل مشاهده نیست. خاک، سازه‌ای نیست که بتوان رفتار آن را فقط از روی ظاهرش پیش‌بینی کرد. ممکن است دیواره گود در یک روز کاملاً پایدار به نظر برسد و چند ساعت بعد، بر اثر تغییر رطوبت، بارگذاری لبه گود، ارتعاش ناشی از ماشین‌آلات، نشت آب، باز شدن یک ترک یا تغییر شرایط لایه‌های خاک، وارد مرحله‌ای از ناپایداری شود که فرصت واکنش بسیار محدودی باقی بگذارد.

به همین دلیل، ایمنی گودبرداری نباید به نصب چند مهاربند، اجرای نیلینگ یا استفاده از انکر خلاصه شود. ایمنی واقعی از لحظه مطالعه زمین و شناسایی ساختمان‌های اطراف آغاز می‌شود و تا پایان عملیات پایدارسازی، کنترل تغییرشکل‌ها، جمع‌آوری سیستم‌های موقت و حتی مراحل اجرای سازه زیرزمین ادامه پیدا می‌کند.

خطر اصلی در گودبرداری، ریزش ناگهانی دیواره و مدفون شدن افراد یا آسیب به ساختمان‌ها و تأسیسات مجاور است. در استانداردهای ایمنی حفاری نیز ریزش و فروریزش خاک از مهم‌ترین خطرات عملیات حفاری شناخته شده و بر عواملی مانند شرایط خاک، آب، بارهای نزدیک لبه، تجهیزات سنگین، دسترسی ایمن و بازرسی مستمر تأکید شده است. برای نمونه، OSHA در راهنمای رسمی خود تأکید می‌کند که پیش از ورود افراد به گود باید وضعیت خاک و سیستم حفاظتی بررسی شود و گود پس از بارندگی یا هر رویدادی که شرایط آن را تغییر می‌دهد، مجدداً بازرسی شود.

در پروژه‌های شهری، مسئله حتی پیچیده‌تر می‌شود. یک گود ممکن است در کنار ساختمانی چندطبقه، خیابانی پرتردد، لوله آب و فاضلاب، کابل برق، خطوط گاز، مترو یا سایر زیرساخت‌ها قرار داشته باشد. در چنین شرایطی، سؤال اصلی فقط این نیست که «آیا دیواره گود خودش می‌ریزد یا نه؟» بلکه باید پرسید: اگر دیواره گود حتی چند سانتی‌متر حرکت کند، چه اتفاقی برای ساختمان مجاور می‌افتد؟ ممکن است ساختمان گودشده هنوز ظاهراً پایدار باشد، اما نشست زمین پشت دیواره باعث ترک خوردن دیوارهای ساختمان مجاور، تغییرشکل کف، آسیب به تأسیسات یا حتی ایجاد یک مکانیزم شکست زنجیره‌ای شود.

به همین دلیل، پایدارسازی گود را باید یک سیستم مهندسی دانست، نه یک عملیات اجرایی مستقل. نیلینگ، انکراژ، شاتکریت، سازه نگهبان خرپایی، دیوار دیافراگمی، شمع و سایر روش‌ها هرکدام در شرایط خاصی کاربرد دارند. انتخاب روش باید بر اساس شناخت زمین، عمق گود، شرایط آب زیرزمینی، فاصله ساختمان‌های مجاور، بارهای سطحی، محدودیت‌های کارگاه، دسترسی تجهیزات و الزامات طراحی انجام شود. FHWA نیز در منابع تخصصی خود، انتخاب، طراحی، اجرا، کنترل کیفیت و بازرسی سیستم‌های نگهبان خاک را به‌عنوان اجزای مرتبط یک فرآیند مهندسی معرفی می‌کند.

بنابراین در این مقاله ابتدا مفهوم ایمنی گودبرداری را از پایه بررسی می‌کنیم، سپس سراغ عوامل ناپایداری می‌رویم و در ادامه دو روش بسیار رایج یعنی نیلینگ و انکراژ را با تمرکز بر اصول عملکرد، مراحل اجرایی، کنترل کیفیت، خطرات و تفاوت‌های آن‌ها بررسی می‌کنیم. هدف این مقاله ارائه یک دستورالعمل طراحی سازه نگهبان نیست؛ بلکه هدف آن این است که مهندس، ناظر، پیمانکار، سرپرست کارگاه و حتی کارفرما بتواند منطق پشت عملیات را بفهمد و بداند در یک پروژه ایمن، چه چیزهایی باید کنترل شوند.

گودبرداری ایمن دقیقاً به چه معناست؟

گودبرداری ایمن به معنای آن نیست که فقط دیواره گود ریزش نکند. ایمنی گودبرداری مفهومی بسیار گسترده‌تر دارد و شامل پایداری خود گود، پایداری ساختمان‌های مجاور، کنترل تغییرشکل زمین، حفاظت از افراد، کنترل آب، حفاظت از تأسیسات، کنترل تجهیزات و ماشین‌آلات، دسترسی و خروج اضطراری و پایش مستمر می‌شود.

یکی از اشتباهات رایج این است که گودبرداری را به دو مرحله ساده «خاکبرداری» و «اجرای سازه نگهبان» تقسیم کنیم. در واقع، بین این دو مرحله یک رابطه مستقیم وجود دارد. اگر خاکبرداری با سرعتی بیشتر از ظرفیت سیستم نگهبان انجام شود، حتی سیستم پایدارسازی‌ای که روی کاغذ کاملاً مناسب طراحی شده است، ممکن است در عمل عملکرد مورد انتظار را نداشته باشد. از طرف دیگر، اگر سیستم نگهبان به‌درستی اجرا شود ولی آب زیرزمینی کنترل نشود، شرایط واقعی خاک با شرایط فرض‌شده در طراحی متفاوت خواهد شد.

برای درک بهتر موضوع، فرض کنید یک گود شهری با عمق زیاد در کنار یک ساختمان موجود در حال اجراست. اگر خاکبرداری یکباره تا عمق نهایی انجام شود و سپس عملیات پایدارسازی آغاز شود، خاک برای مدتی بدون پشتیبانی کافی در معرض تغییرشکل قرار می‌گیرد. در چنین حالتی ممکن است پیش از آنکه نیلینگ یا انکراژ بتواند نقش خود را ایفا کند، بخشی از زمین حرکت کرده باشد. بنابراین ترتیب عملیات بخشی از طراحی ایمنی است.

اصول ایمنی باید از قبل از ورود بیل مکانیکی به پروژه آغاز شود. ابتدا باید وضعیت زمین، ساختمان‌های مجاور، تأسیسات زیرزمینی و شرایط آب بررسی شود. سپس روش پایدارسازی و توالی عملیات مشخص شود. پس از آن، اجرای گود باید مرحله‌به‌مرحله و همراه با کنترل‌های لازم انجام گیرد. این رویکرد با اصول عمومی ایمنی حفاری نیز سازگار است؛ برای مثال OSHA بر برنامه‌ریزی پیش از شروع، شناسایی تأسیسات، بررسی خاک، انتخاب سیستم حفاظتی مناسب و بازرسی مستمر تأکید می‌کند.

در واقع، یک گود ایمن باید مثل یک سیستم زنده در نظر گرفته شود. شرایط آن در طول زمان تغییر می‌کند. بارندگی، تغییر سطح آب، عبور کامیون، نزدیک شدن ماشین‌آلات سنگین به لبه، باز شدن ترک، تغییر ساختمان‌های اطراف یا حتی تغییر توالی اجرای کار می‌تواند وضعیت آن را تغییر دهد. بنابراین کنترل ایمنی فقط یک بار و در ابتدای پروژه انجام نمی‌شود.

نکته بسیار مهم: هیچ روش پایدارسازی را نمی‌توان صرفاً به دلیل رایج بودن آن برای یک پروژه مناسب دانست. نیلینگ در یک پروژه ممکن است گزینه خوبی باشد و در پروژه دیگر به علت شرایط خاک، سطح آب، محدودیت مالکیت یا وجود ساختمان مجاور مناسب نباشد. همین موضوع درباره انکراژ نیز صادق است.

مهم‌ترین خطرات گودبرداری چیست؟

خطرات گودبرداری معمولاً به یکدیگر وابسته‌اند. برای مثال، آب می‌تواند مقاومت خاک را کاهش دهد؛ کاهش مقاومت باعث تغییرشکل دیواره شود؛ تغییرشکل باعث نشست زمین پشت گود شود؛ نشست زمین به ساختمان مجاور منتقل شود و در نهایت ترک یا آسیب سازه‌ای ایجاد کند.

ریزش دیواره گود

ریزش مستقیم دیواره یکی از آشکارترین خطرات است. اما نکته مهم این است که ریزش همیشه با یک شکست ناگهانی و بزرگ اتفاق نمی‌افتد. گاهی نشانه‌های اولیه مانند ترک در تاج گود، برآمدگی در پای دیواره، ریزش‌های کوچک، خروج آب گل‌آلود، باز شدن درزها یا تغییر شکل پوشش شاتکریت ظاهر می‌شوند.

نادیده گرفتن این علائم یکی از خطرناک‌ترین اشتباهات کارگاهی است. OSHA نیز بر بازرسی توسط فرد صلاحیت‌دار و بررسی علائم شکست احتمالی سیستم حفاظتی تأکید دارد. بازرسی باید قبل از شروع کار و در شرایطی مانند تغییر وضعیت جوی یا سایر اتفاقات مؤثر بر ایمنی تکرار شود.

سقوط افراد به داخل گود

گاهی تمرکز روی پایداری دیواره آن‌قدر زیاد می‌شود که خطر سقوط افراد از لبه فراموش می‌شود. لبه گود باید کنترل‌شده، مشخص و محافظت‌شده باشد. مسیرهای رفت‌وآمد نیز باید طوری طراحی شوند که افراد برای دسترسی به محل کار مجبور به عبور از مناطق خطرناک نباشند.

سقوط مصالح و تجهیزات

قرار دادن خاک حاصل از گودبرداری، مصالح، دستگاه‌ها یا تجهیزات سنگین در فاصله نامناسب از لبه می‌تواند بار اضافی ایجاد کند و پایداری دیواره را کاهش دهد. OSHA نیز بر دور نگه داشتن مصالح و تجهیزات از لبه گود تأکید کرده است.

آسیب به ساختمان‌های مجاور

در پروژه‌های شهری این خطر اهمیت بسیار زیادی دارد. ساختمان مجاور ممکن است خود به‌ظاهر مقاوم باشد، اما اگر خاک زیر پی آن در اثر گودبرداری حرکت کند، نشست یا تغییرشکل ایجاد شود. بنابراین پایدارسازی باید نه‌تنها جلوی ریزش گود، بلکه حرکت بیش از حد زمین را نیز کنترل کند.

آب زیرزمینی

آب یکی از عواملی است که می‌تواند شرایط گود را به‌سرعت تغییر دهد. وجود آب باعث افزایش فشار منفذی و تغییر شرایط تنش در خاک می‌شود و در برخی خاک‌ها می‌تواند مقاومت مؤثر را کاهش دهد. همچنین ورود آب می‌تواند شاتکریت را دچار مشکل کند، مسیرهای شسته‌شدن خاک ایجاد کند و شرایط اجرای عملیات را تغییر دهد.

تأسیسات زیرزمینی

قبل از شروع حفاری باید محل خطوط آب، برق، گاز، فاضلاب، مخابرات و سایر تأسیسات شناسایی شود. آسیب به یک خط زیرزمینی فقط یک مشکل اجرایی نیست؛ ممکن است به حادثه جدی برای کارکنان و حتی ساختمان‌های اطراف منجر شود. OSHA نیز شناسایی تأسیسات زیرزمینی را از اقدامات ضروری برنامه‌ریزی گودبرداری معرفی می‌کند.

پیش از گودبرداری چه بررسی‌هایی باید انجام شود؟

ایمنی گود از مرحله طراحی شروع می‌شود. یکی از بزرگ‌ترین اشتباهات این است که تصور شود می‌توان ابتدا گود را اجرا کرد و بعد در صورت بروز مشکل، سیستم نگهبان را اصلاح کرد. این روش در گودهای عمیق شهری می‌تواند بسیار خطرناک باشد.

نخستین موضوع، مطالعات ژئوتکنیک است. هدف این مطالعات فقط تعیین نوع خاک نیست. باید مشخص شود چه لایه‌هایی در عمق وجود دارند، مقاومت و سختی آن‌ها چگونه است، سطح آب زیرزمینی کجاست و در صورت تغییر سطح آب چه رفتاری انتظار می‌رود.

پس از آن باید وضعیت اطراف گود بررسی شود. ساختمان‌های مجاور چه تعداد طبقه دارند؟ نوع فونداسیون آن‌ها چیست؟ فاصله پی تا لبه گود چقدر است؟ آیا ساختمان قدیمی است؟ آیا ترک‌های موجود دارد؟ آیا خیابان یا تجهیزات سنگین نزدیک لبه قرار دارند؟

این اطلاعات برای انتخاب روش پایدارسازی بسیار مهم‌اند.

در مرحله بعد باید شرایط اجرایی بررسی شود. آیا امکان اجرای انکر در خارج از محدوده ملک وجود دارد؟ آیا ساختمان مجاور اجازه دسترسی برای اجرای المان‌های پایدارسازی را می‌دهد؟ آیا تجهیزات حفاری امکان ورود به کارگاه را دارند؟ آیا فضای کافی برای پمپ شاتکریت وجود دارد؟

این مسائل نشان می‌دهد که انتخاب سیستم نگهبان صرفاً یک انتخاب ژئوتکنیکی نیست؛ بلکه ترکیبی از مهندسی ژئوتکنیک، سازه، اجرا، ایمنی و مدیریت کارگاه است.

نیلینگ چیست و چگونه به پایدارسازی گود کمک می‌کند؟

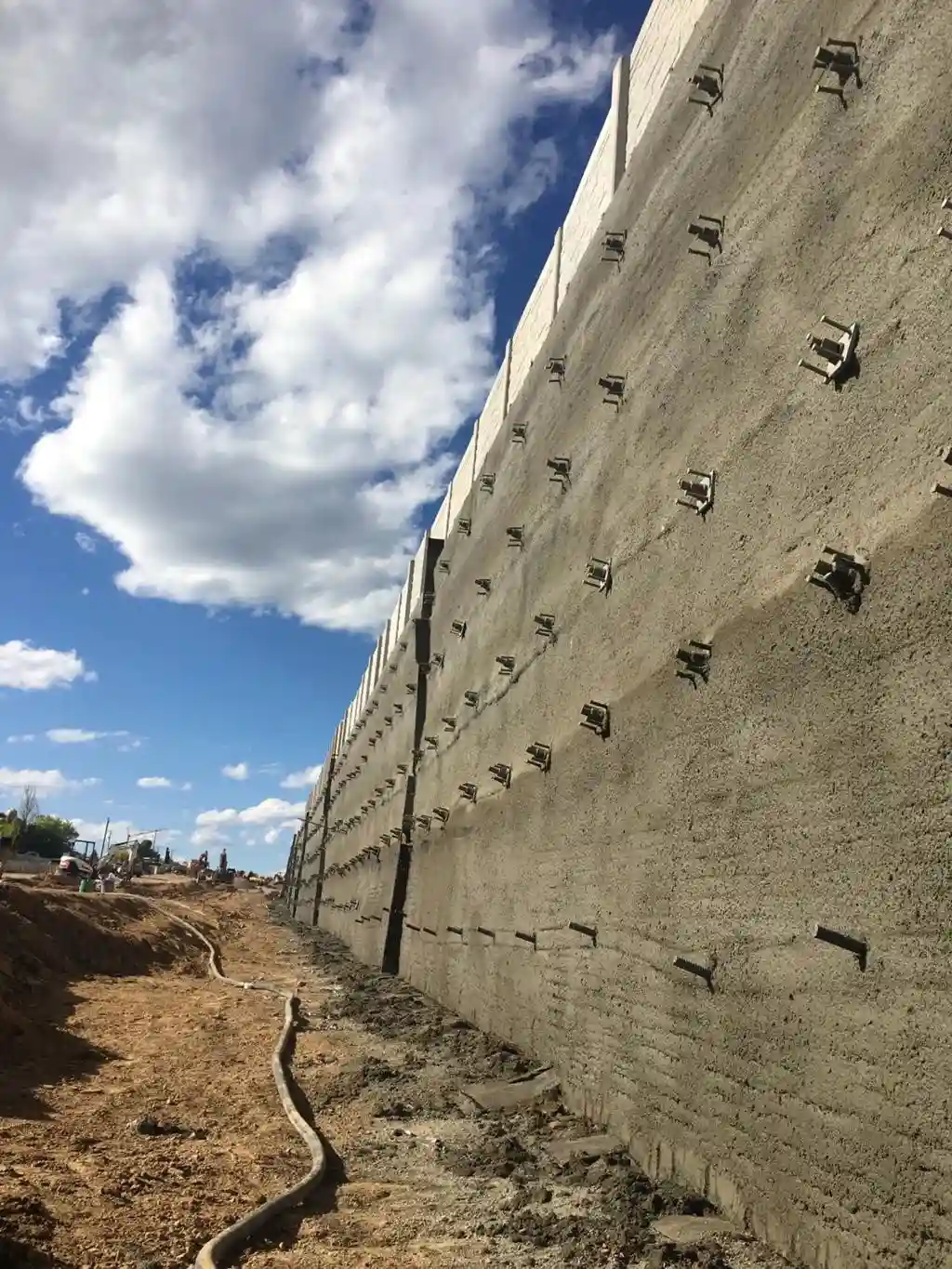

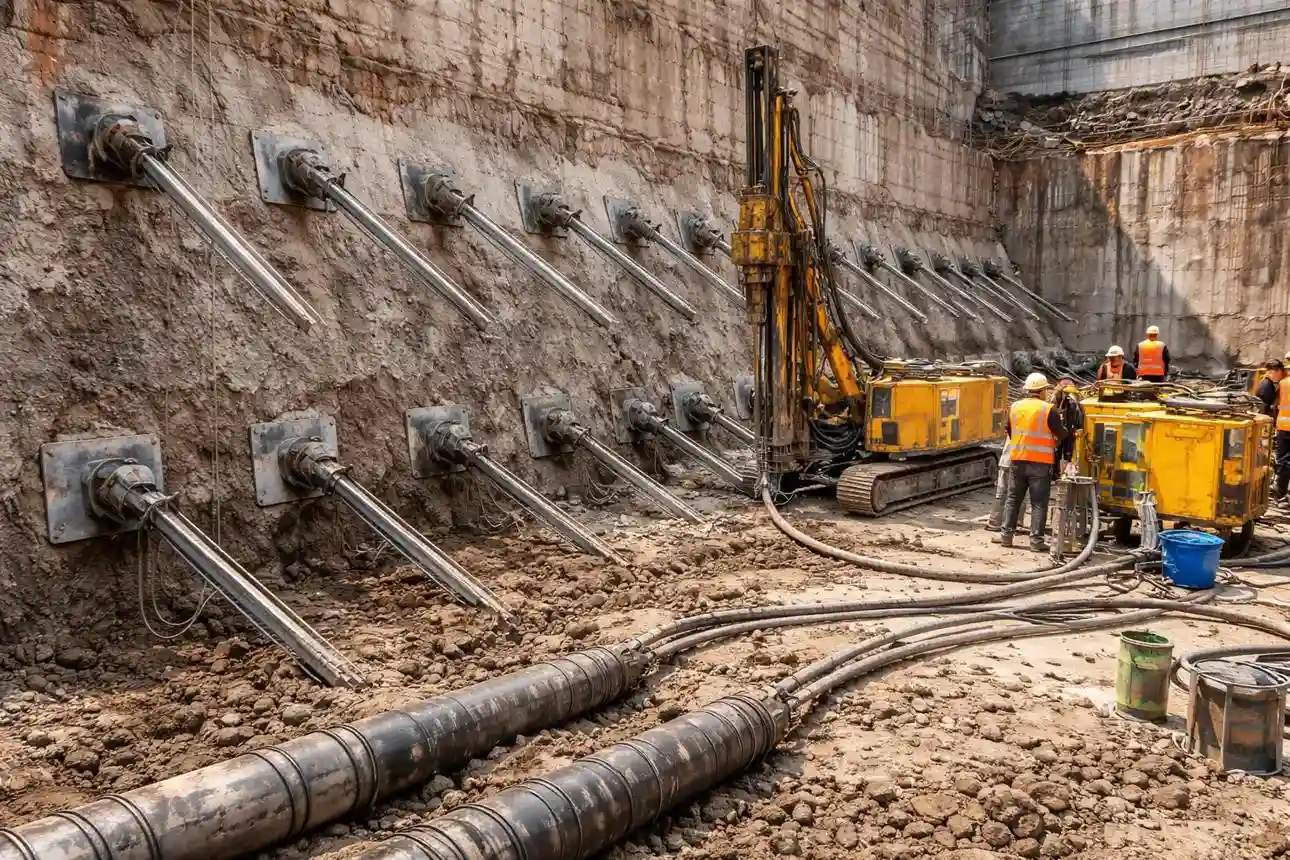

نیلینگ خاک یا Soil Nailing یکی از روش‌های پایدارسازی گود و شیب است که در آن المان‌های کششی نسبتاً نزدیک به هم درون توده خاک قرار می‌گیرند و با اتصال مناسب به پوشش سطحی، رفتار توده خاک را به یک سیستم مسلح تبدیل می‌کنند.

در اجرای معمول نیلینگ، عملیات از بالا به پایین انجام می‌شود. ابتدا یک مرحله محدود از خاکبرداری انجام می‌شود، سپس سطح خاک با سیستم مناسب کنترل می‌شود، نیل‌ها نصب می‌شوند و پوشش سطحی مانند شاتکریت و اجزای مربوط به اتصال اجرا می‌شود. سپس مرحله بعدی خاکبرداری انجام می‌گیرد.

این موضوع بسیار مهم است: نیلینگ معمولاً یک سیستم تدریجی است. نمی‌توان منطق آن را با این تصور توضیح داد که ابتدا کل گود را حفر کنیم و بعد چند میلگرد داخل دیواره قرار دهیم. عملکرد سیستم به ترتیب عملیات و تعامل میان خاک، نیل‌ها و پوشش سطحی وابسته است.

FHWA توضیح می‌دهد که در سیستم Soil Nail Wall، زمین موجود با نصب المان‌های فولادی نزدیک به هم تقویت می‌شود و عملیات ساخت دیواره همراه با پیشروی خاکبرداری از بالا به پایین انجام می‌گیرد. این روش می‌تواند برای گودهای موقت یا برخی کاربردهای دائمی مورد استفاده قرار گیرد.

از نظر مفهومی، نیل‌ها با ایجاد مقاومت کششی و برشی درون توده خاک، به محدود کردن تغییرشکل و افزایش پایداری کمک می‌کنند. اما نباید تصور کرد که هر میلگردی که در خاک فرو برود، الزاماً «نیلینگ مهندسی‌شده» محسوب می‌شود. طول، قطر، زاویه، فاصله، مشخصات فولاد، روش حفاری، تزریق، خوردگی، جزئیات اتصال به پوشش و شرایط زمین همگی باید در طراحی مشخص شوند.

بنابراین استفاده از اعداد ثابت در یک مقاله عمومی می‌تواند گمراه‌کننده باشد. مشخصات واقعی نیل باید بر اساس محاسبات و شرایط پروژه تعیین شود.

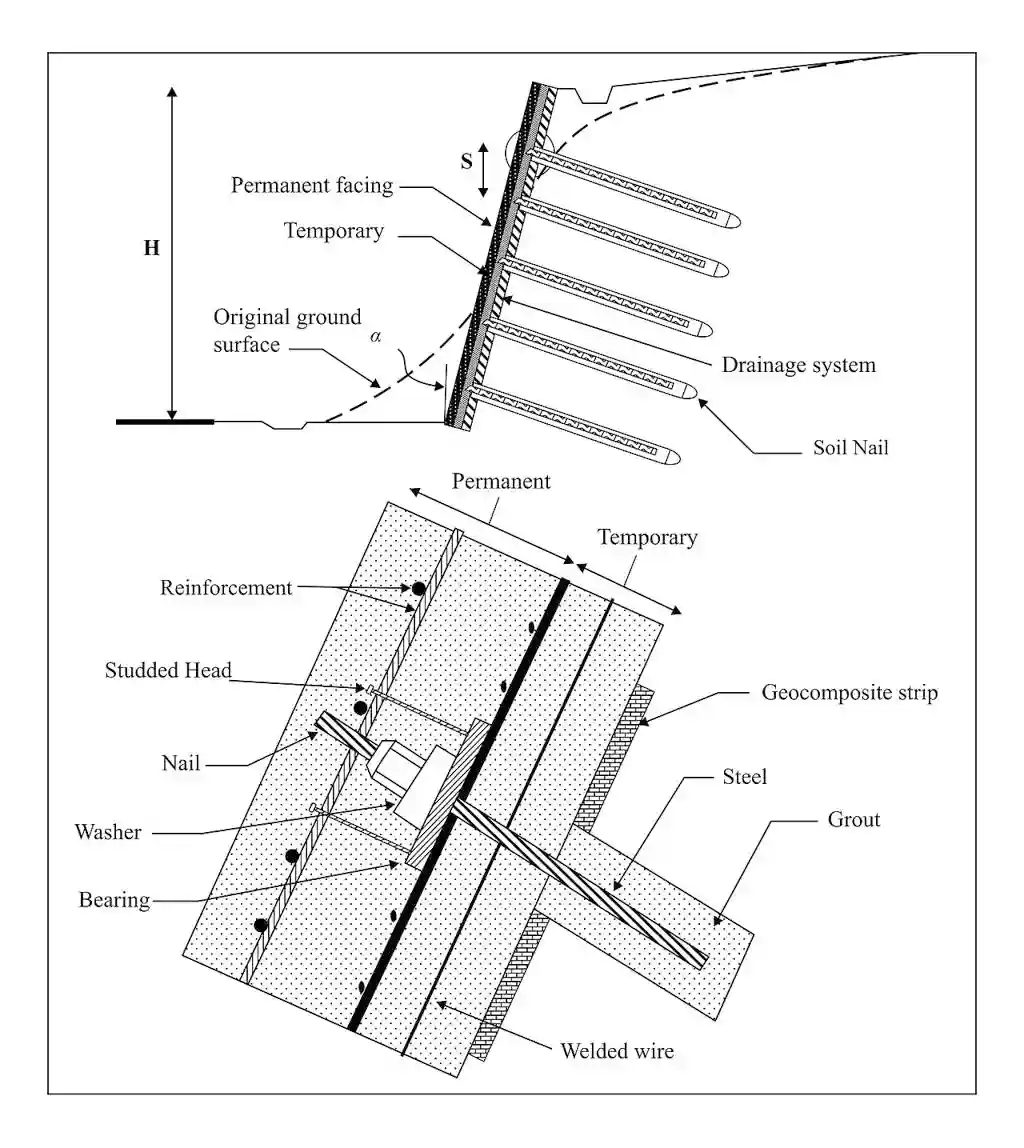

اجزای اصلی سیستم نیلینگ

یک سیستم نیلینگ معمولاً از چند جزء اصلی تشکیل می‌شود که عملکرد آن‌ها به یکدیگر وابسته است.

اولین جزء، المان مسلح‌کننده یا Nail است. این المان باید توان تحمل نیروهای طراحی و شرایط محیطی پروژه را داشته باشد.

جزء دوم، گروت یا ماده تزریقی است که نقش مهمی در انتقال نیرو بین المان فولادی و خاک دارد. کیفیت تزریق، پیوستگی و شرایط اجرایی آن از موضوعات مهم کنترل کیفیت است.

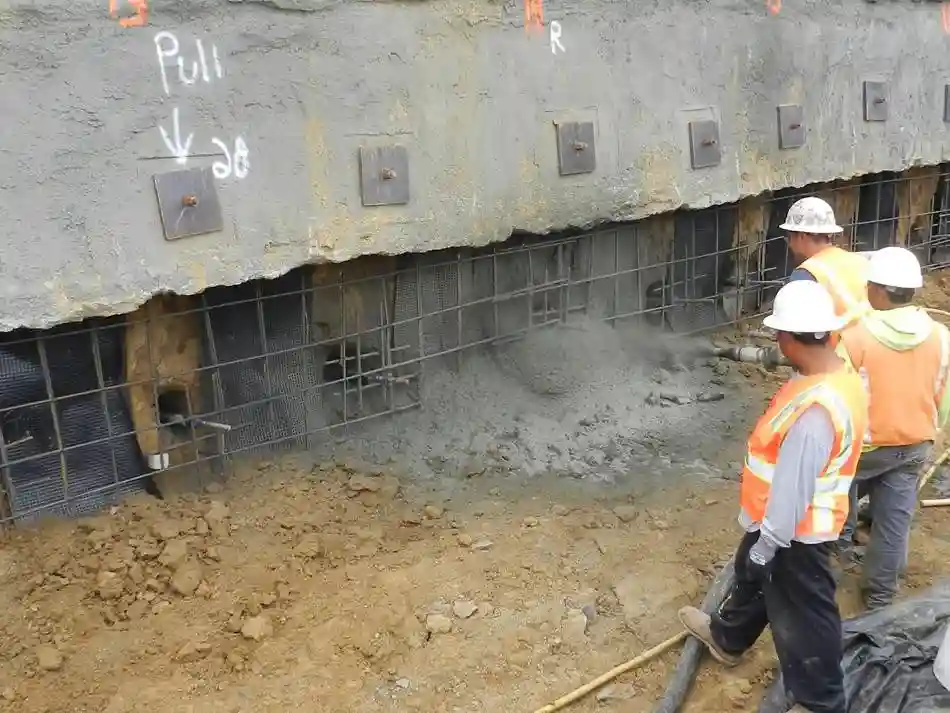

جزء سوم، پوشش سطحی است که در بسیاری از پروژه‌ها از شاتکریت استفاده می‌شود. شاتکریت فقط یک لایه زیبایی روی خاک نیست؛ بلکه بخشی از سیستم سطحی است که به کنترل ریزش‌های موضعی و انتقال نیرو بین نواحی مختلف کمک می‌کند.

جزء دیگر، صفحه و جزئیات اتصال سر نیل است. نیرو باید از خاک و نیل به پوشش و سپس به سیستم نگهبان منتقل شود. بنابراین اگر اتصال سر نیل ضعیف باشد، حتی اگر المان داخل خاک ظرفیت مناسبی داشته باشد، سیستم کلی ممکن است عملکرد مورد انتظار را نداشته باشد.

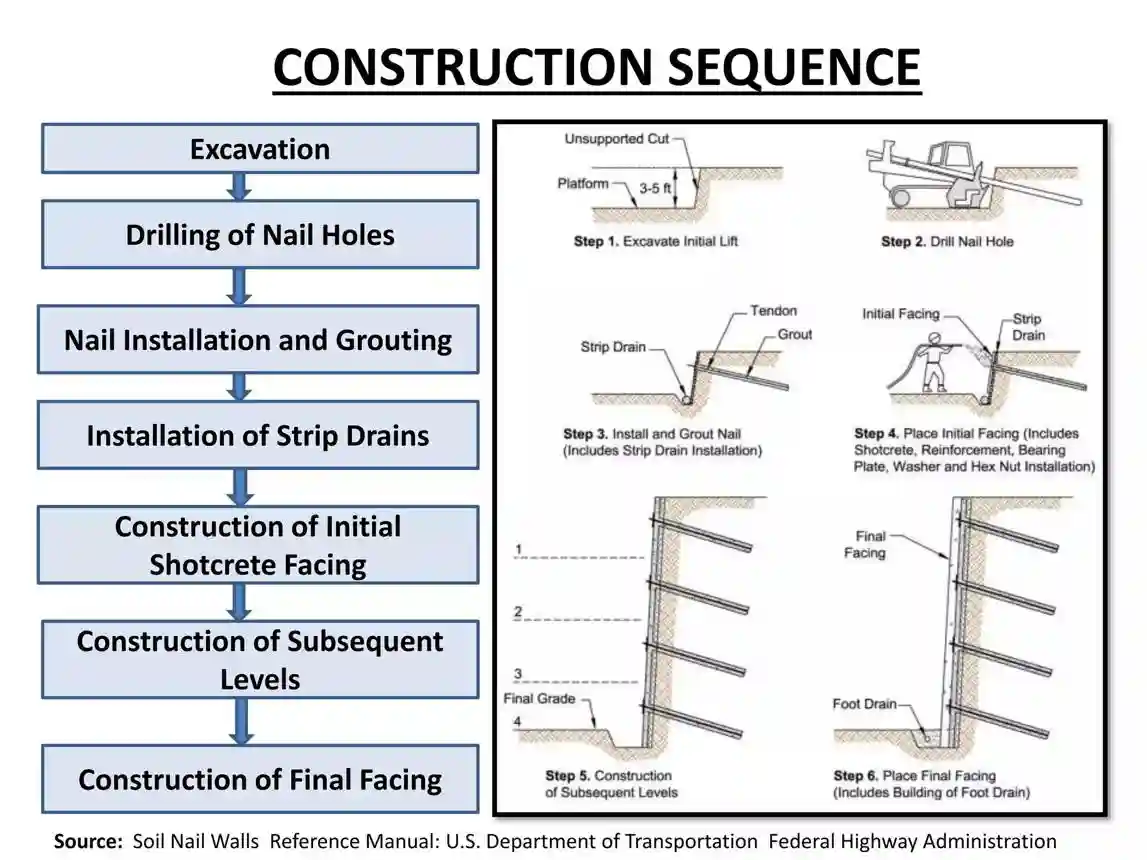

مراحل کلی اجرای نیلینگ

اجرای نیلینگ باید بر اساس نقشه‌ها، مشخصات فنی و روش اجرایی مصوب پروژه انجام شود. به‌صورت مفهومی می‌توان فرآیند را این‌گونه توضیح داد:

ابتدا مرحله‌ای از خاکبرداری انجام می‌شود. ارتفاع این مرحله باید با توجه به شرایط واقعی خاک و طرح پایدارسازی تعیین شود. هدف این است که خاک در طول مدت لازم برای اجرای سیستم، بدون تغییرشکل غیرقابل‌قبول باقی بماند.

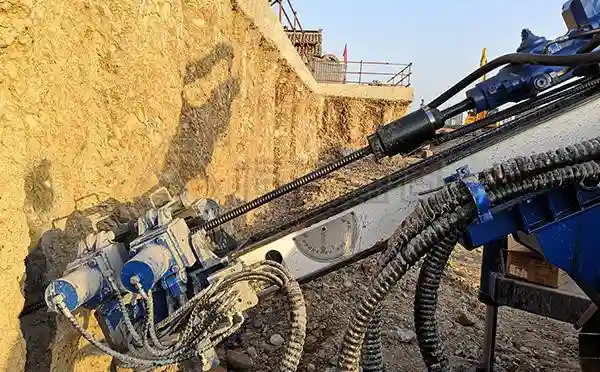

پس از آماده‌سازی سطح، عملیات حفاری محل نیل‌ها انجام می‌شود. سپس المان مسلح‌کننده نصب و عملیات تزریق مطابق مشخصات پروژه اجرا می‌شود. بعد از آن، سیستم پوشش سطحی و اتصال سر نیل اجرا می‌شود.

پس از کسب شرایط موردنیاز، مرحله بعدی خاکبرداری آغاز می‌شود.

این چرخه تا رسیدن به تراز موردنظر ادامه پیدا می‌کند.

یکی از مهم‌ترین اصول این است که سرعت خاکبرداری نباید از ظرفیت سیستم پایدارسازی و برنامه اجرایی مصوب جلو بزند. در واقع، هر مرحله از گودبرداری باید بخشی از یک توالی از پیش طراحی‌شده باشد.

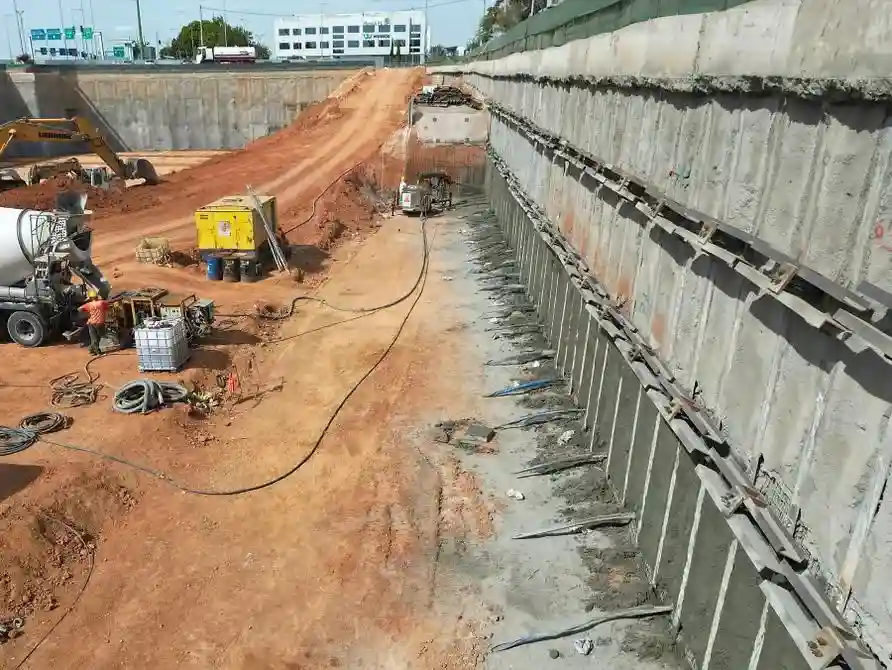

انکراژ چیست؟

انکراژ یا Ground Anchoring / Tieback Anchors روشی است که در آن یک المان کششی در داخل زمین اجرا می‌شود و پس از ایجاد ناحیه مهاری مناسب در بخش عمیق‌تر زمین، نیرو از دیواره نگهبان به توده خاک منتقل می‌شود.

تفاوت مفهومی مهم بین انکر و نیل این است که انکر معمولاً به‌عنوان یک سیستم کششی طراحی می‌شود و بخش مهاری آن باید در ناحیه‌ای از زمین قرار گیرد که بتواند نیروی موردنیاز را تحمل کند.

در سیستم‌های انکراژ، یک قسمت از المان وظیفه انتقال نیرو به زمین را بر عهده دارد و قسمت دیگر امکان انتقال نیرو از سازه نگهبان به ناحیه مهاری را فراهم می‌کند. در بسیاری از سیستم‌ها، انکر پس از نصب و تزریق تحت کشش قرار می‌گیرد تا نقش خود را در کنترل تغییرشکل دیواره ایفا کند.

FHWA در منابع مربوط به Ground Anchors، انکرهای زمینی را به‌عنوان المان‌های کششی مورد استفاده برای پشتیبانی سازه‌های نگهبان و تثبیت توده‌های خاک معرفی می‌کند. Federal Highway Administration

اما در اینجا یک محدودیت بسیار مهم وجود دارد: انکر باید فضای کافی برای ایجاد ناحیه مهاری داشته باشد. اگر طول مهاری وارد محدوده‌ای شود که متعلق به ملک مجاور است، اجرای آن می‌تواند از نظر حقوقی و اجرایی مسئله‌ساز شود. به همین دلیل، در پروژه‌های شهری، بررسی محدوده مالکیت قبل از انتخاب سیستم انکراژ اهمیت زیادی دارد.

تفاوت نیلینگ و انکراژ چیست؟

این جدول فقط مقایسه مفهومی است و نمی‌توان از آن برای انتخاب سیستم در یک پروژه واقعی استفاده کرد.

آیا نیلینگ بهتر است یا انکراژ؟

این سؤال پاسخ ثابت ندارد.

اگر پروژه‌ای در منطقه‌ای قرار داشته باشد که فضای پشت دیواره در دسترس باشد و شرایط خاک برای نیلینگ مناسب باشد، نیلینگ می‌تواند گزینه مناسبی باشد. اما اگر کنترل تغییرشکل و انتقال نیرو به ناحیه عمیق‌تر اهمیت ویژه‌ای داشته باشد، ممکن است سیستم انکراژ مناسب‌تر باشد.

از طرف دیگر، ممکن است شرایط مالکیت اجازه اجرای انکر در زیر زمین مجاور را ندهد. در چنین حالتی حتی اگر انکراژ از نظر فنی گزینه مطلوبی باشد، از نظر اجرایی و حقوقی ممکن است انتخاب مناسبی نباشد.

بنابراین انتخاب روش باید بر اساس یک فرآیند تصمیم‌گیری مهندسی انجام شود.

هیچ روش پایدارسازی را نباید صرفاً به دلیل ارزان‌تر بودن انتخاب کرد.

هزینه اولیه پایین‌تر اگر با تغییرشکل زیاد، آسیب به ساختمان مجاور یا توقف پروژه همراه شود، در نهایت می‌تواند بسیار گران‌تر تمام شود.

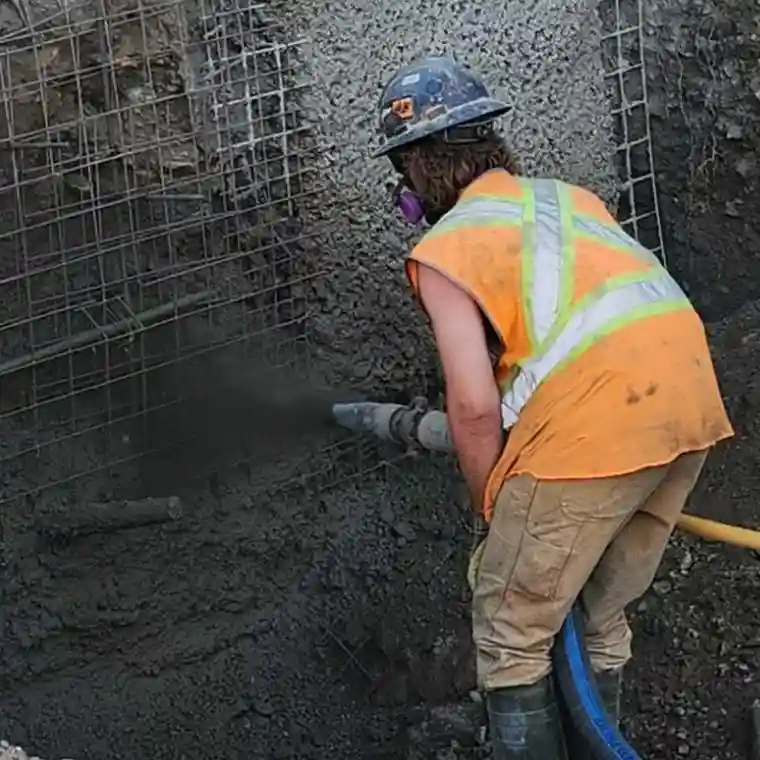

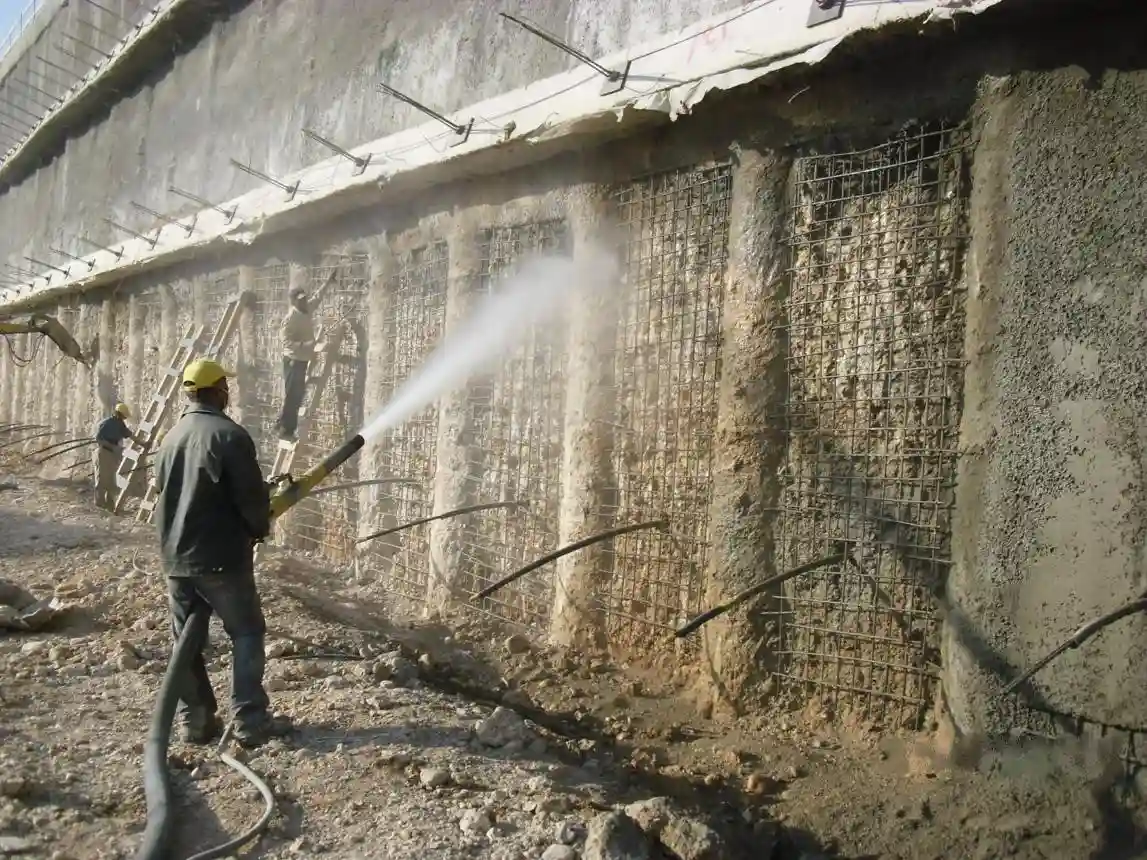

نقش شاتکریت در پایدارسازی گود چیست؟

یکی از برداشت‌های اشتباه این است که شاتکریت را جایگزین سیستم پایدارسازی بدانیم. شاتکریت معمولاً بخشی از سیستم Facing است و وظیفه آن بسته به طراحی می‌تواند کنترل ریزش موضعی سطح خاک، توزیع نیرو، اتصال اجزای سیستم و محافظت از سطح را شامل شود.

کیفیت شاتکریت اهمیت زیادی دارد. ضخامت، مقاومت، آرماتور یا مش، آماده‌سازی سطح، نحوه پاشش، عمل‌آوری و جزئیات اتصال باید مطابق مشخصات پروژه کنترل شود.

در نیلینگ، ارتباط میان Nail و Facing اهمیت زیادی دارد. اگر سطح پوشش به‌درستی اجرا نشود یا اتصال سر نیل به پوشش مطابق طراحی نباشد، مسیر انتقال نیرو مختل می‌شود.

بنابراین در بازرسی گود نباید فقط به این نگاه کرد که «شاتکریت اجرا شده است یا نه». باید پرسید آیا سیستم دقیقاً مطابق نقشه و مشخصات فنی اجرا شده است؟

مهم‌ترین خطاهای اجرایی در نیلینگ

یکی از خطاهای خطرناک، تغییر دادن فاصله یا طول نیل‌ها بدون تأیید طراح است. گاهی در کارگاه تصور می‌شود اگر حفاری سخت شود، می‌توان طول یا تعداد نیل را تغییر داد. چنین تصمیمی می‌تواند تعادل سیستم را تغییر دهد.

خطای دوم، کیفیت نامناسب تزریق است. اگر انتقال نیرو بین نیل و خاک به‌درستی شکل نگیرد، ظرفیت واقعی سیستم با مقدار فرض‌شده در طراحی تفاوت خواهد داشت.

خطای سوم، اجرای خاکبرداری بیش از ارتفاع مجاز در یک مرحله است. حتی اگر تجهیزات حفاری بتوانند مقدار بیشتری خاکبرداری کنند، این به معنای ایمن بودن عملیات نیست.

خطای چهارم، بی‌توجهی به آب است. ظاهر سالم دیواره نمی‌تواند تضمین‌کننده پایداری آن در شرایط تغییر سطح آب باشد.

خطای پنجم، حذف یا ساده‌سازی جزئیات اتصال سر نیل است.

و خطای بسیار مهم دیگر، نبود پایش و ثبت رفتار گود است.

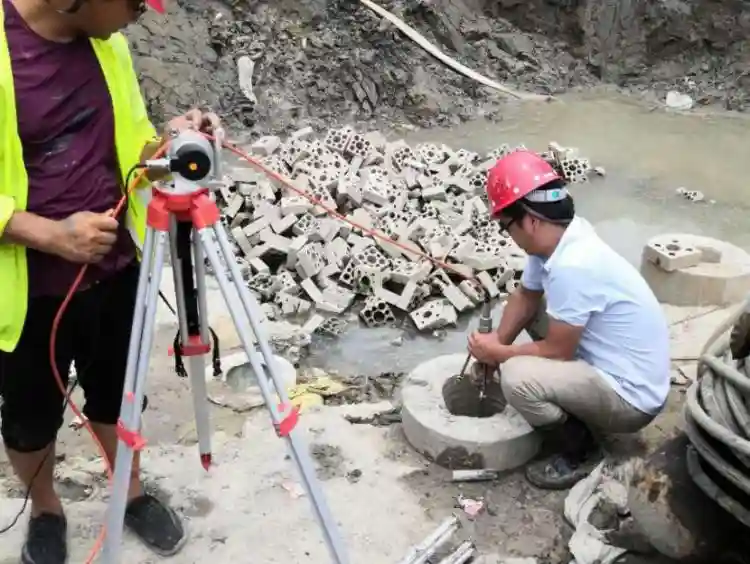

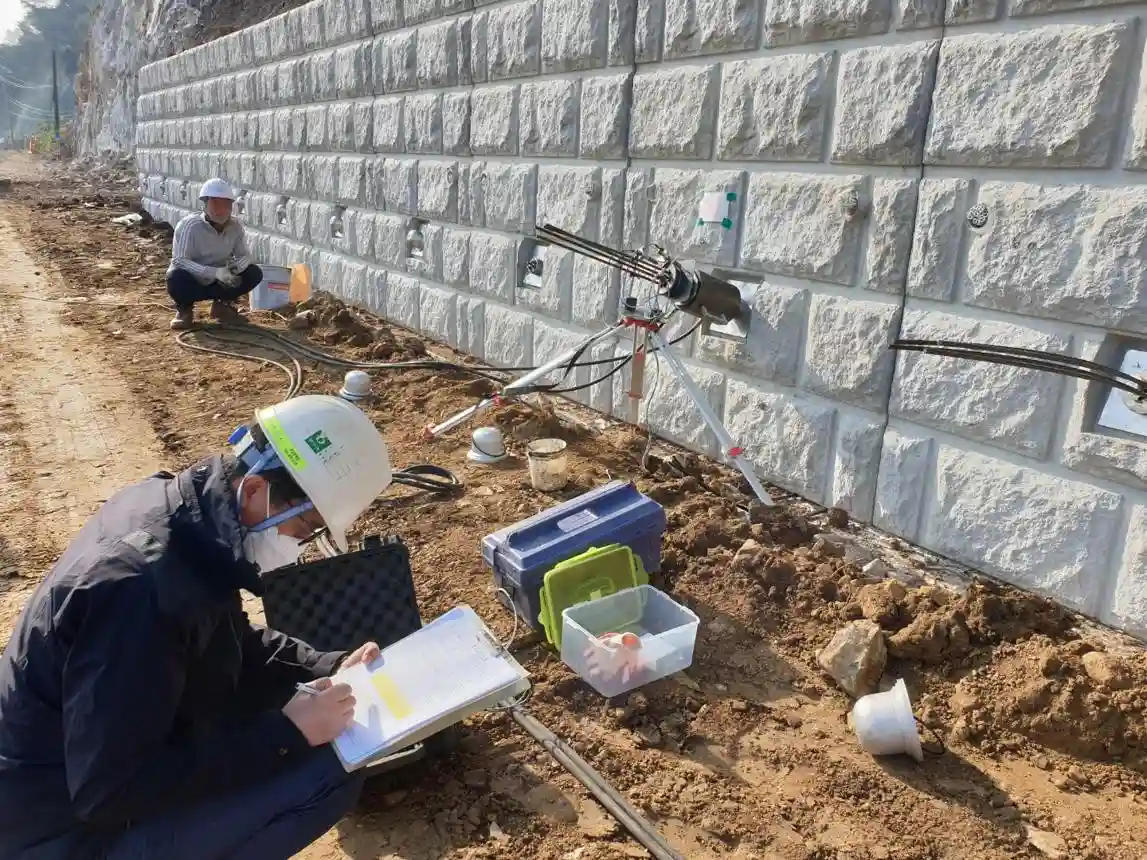

پایش گود؛ چرا اندازه‌گیری از چشم انسان مهم‌تر است؟

ممکن است دیواره گود در نگاه اول کاملاً سالم به نظر برسد، اما چند میلی‌متر یا چند سانتی‌متر تغییرشکل در طول زمان ایجاد شده باشد. چشم انسان ابزار مناسبی برای اندازه‌گیری این تغییرات نیست.

به همین دلیل، پروژه‌های حساس گودبرداری معمولاً به برنامه پایش نیاز دارند. بسته به شرایط پروژه، ابزارها و روش‌هایی مانند نقشه‌برداری دقیق، نقاط نشانه، انکلیونومتر، پیزومتر و ابزارهای دیگر می‌توانند برای بررسی رفتار زمین و سازه نگهبان استفاده شوند.

هدف پایش فقط ثبت عدد نیست. هدف اصلی این است که مشخص شود آیا رفتار واقعی پروژه با رفتار پیش‌بینی‌شده در طراحی سازگار است یا خیر.

اگر تغییرشکل‌ها از حدود تعریف‌شده عبور کنند، باید فرآیند واکنش اضطراری فعال شود.

یک سیستم پایش خوب باید سه جزء داشته باشد:

اندازه‌گیری، تفسیر و اقدام.

اگر فقط اندازه‌گیری انجام شود ولی کسی داده‌ها را بررسی نکند، پایش ارزش محدودی خواهد داشت. همچنین اگر داده‌ها بررسی شوند اما حدود هشدار و اقدامات اصلاحی از قبل تعریف نشده باشند، واکنش ممکن است با تأخیر انجام شود.

علائم هشداردهنده ناپایداری گود

چند علامت باید همیشه جدی گرفته شوند:

ترک‌های جدید در تاج گود، افزایش عرض یا طول ترک‌های موجود، نشست زمین اطراف، تغییر شکل غیرعادی شاتکریت، ریزش‌های موضعی، خروج ناگهانی آب یا خاک از دیواره، تغییر وضعیت ساختمان مجاور، گیرکردن یا تغییرشکل غیرعادی تجهیزات و مشاهده حرکت محسوس دیواره از جمله نشانه‌هایی هستند که باید بررسی شوند.

اما نکته مهم این است که نبود این علائم به معنای ایمن بودن قطعی گود نیست. بسیاری از تغییرات مهم ممکن است در ابتدا قابل مشاهده نباشند.

به همین دلیل است که در پروژه‌های حساس، پایش ابزاری اهمیت پیدا می‌کند.

آب؛ دشمن خاموش گودبرداری

آب یکی از مهم‌ترین عواملی است که می‌تواند وضعیت گود را تغییر دهد.

گاهی آب به شکل یک جریان آشکار وارد گود می‌شود و همه متوجه خطر می‌شوند. اما حالت خطرناک‌تر زمانی است که آب به‌تدریج شرایط تنش و مقاومت خاک را تغییر دهد.

آب زیرزمینی می‌تواند باعث افزایش فشار آب حفره‌ای شود و در برخی شرایط، ظرفیت مقاومتی خاک را کاهش دهد. همچنین جریان آب می‌تواند ذرات ریز خاک را جابه‌جا کند و پدیده‌هایی مانند آبشستگی یا piping را به وجود آورد.

به همین دلیل، سیستم آب‌بندی و زهکشی باید بخشی از طراحی کلی گود باشد، نه یک راه‌حل موقتی که بعد از ورود آب به پروژه به آن فکر کنیم.

OSHA نیز در ایمنی حفاری، تجمع آب را یک خطر جدی می‌داند و بر بررسی و کنترل آن پیش از ورود افراد به گود تأکید می‌کند.

ماشین‌آلات سنگین را کجا قرار دهیم؟

یکی از خطاهای رایج کارگاه‌ها این است که بیل مکانیکی، کامیون یا جرثقیل در فاصله نزدیک لبه گود قرار می‌گیرد، بدون اینکه اثر بار آن در طراحی در نظر گرفته شده باشد.

بارگذاری لبه گود می‌تواند فشار جانبی وارد بر سیستم نگهبان را افزایش دهد.

حتی عبور مداوم کامیون‌ها نیز می‌تواند ارتعاش و بارگذاری اضافی ایجاد کند.

بنابراین محل استقرار ماشین‌آلات باید در برنامه کارگاهی و طراحی سیستم نگهبان لحاظ شود.

ایمنی اجرای انکراژ

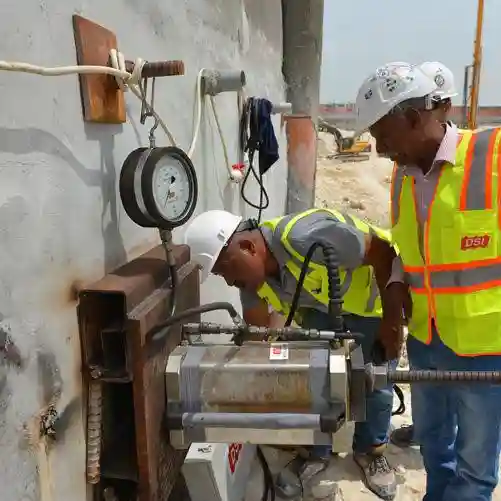

اجرای انکر فقط شامل حفاری، نصب کابل و تزریق نیست. یکی از مراحل مهم، عملیات کشش و آزمایش انکر است که باید مطابق روش اجرایی و مشخصات پروژه انجام شود.

به دلیل وجود نیروی کششی بالا، عملیات کشش انکر از نظر ایمنی حساس است. محدوده اطراف تجهیزات کشش باید کنترل شود و افراد غیرمرتبط نباید در منطقه خطر قرار بگیرند.

همچنین نتیجه آزمایش‌های انکر باید ثبت و با معیارهای پروژه مقایسه شود. اگر یک انکر رفتار غیرمنتظره داشته باشد، نباید صرفاً به دلیل اینکه سایر انکرها مناسب بوده‌اند، آن را نادیده گرفت.

سیستم Ground Anchor در واقع زمانی قابل اعتماد است که هم طراحی، هم مصالح، هم حفاری، هم تزریق، هم ناحیه مهاری و هم عملیات کشش و کنترل کیفیت درست انجام شده باشند.

آیا انکر و نیلینگ همیشه دائمی هستند؟

خیر.

سیستم‌های پایدارسازی می‌توانند برای شرایط موقت یا دائمی طراحی شوند. اگر سیستم قرار است مدت طولانی در زمین باقی بماند، موضوعاتی مانند دوام، خوردگی و حفاظت اجزای فولادی اهمیت بیشتری پیدا می‌کنند.

در پروژه‌های دائمی، مشخصات سیستم باید با عمر طراحی موردنظر سازگار باشد.

این موضوع به‌ویژه برای انکرهای دائمی اهمیت دارد؛ زیرا خوردگی یا کاهش ظرفیت المان‌ها در طول زمان می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد.

نقش مهندس ژئوتکنیک و طراح در ایمنی گود

پیمانکار اجرایی نمی‌تواند به‌تنهایی سیستم پایدارسازی را انتخاب یا تغییر دهد.

طراح باید اطلاعات زمین و شرایط پروژه را بررسی کند و سیستم مناسب را بر اساس تحلیل‌های لازم انتخاب کند.

در طراحی سیستم‌های نیلینگ باید پایداری داخلی و خارجی و حالات مختلف شکست بررسی شوند. منابع FHWA برای دیوارهای Soil Nail، موضوعاتی مانند پایداری کلی، مقاومت بیرون‌کشیدگی، لغزش و سایر حالت‌های حدی را در طراحی مطرح می‌کنند.

در پروژه واقعی باید مواردی مانند این‌ها بررسی شوند:

پایداری کلی توده خاک، گسیختگی داخلی، بیرون‌کشیدگی المان، ظرفیت اتصال، لغزش، واژگونی در سیستم‌های مربوط، ظرفیت باربری، نشست، تغییرشکل و اثر بارهای اطراف.

در گودهای شهری، این تحلیل‌ها باید با توجه به سازه‌های موجود و حساسیت آن‌ها انجام شوند.

نقش ناظر در کنترل ایمنی گود

ناظر نباید فقط بررسی کند که «طبق نقشه اجرا شده یا نه». یکی از وظایف مهم نظارت، توجه به تفاوت میان شرایط واقعی و شرایط فرض‌شده در طراحی است.

برای مثال، اگر در حین حفاری مشخص شود خاک بسیار متفاوت از گزارش ژئوتکنیک است، این مسئله باید جدی گرفته شود.

اگر آب زیرزمینی در تراز متفاوتی ظاهر شود، باید بررسی شود.

اگر ساختمان مجاور ترک جدید پیدا کند، باید بررسی شود.

اگر روند تغییرشکل گود افزایش یابد، نباید عملیات صرفاً به دلیل فشار برنامه زمان‌بندی ادامه پیدا کند.

در ایمنی گود، توقف به‌موقع عملیات می‌تواند بخشی از موفقیت پروژه باشد، نه شکست آن.

چک‌لیست ذهنی ایمنی گودبرداری

به جای یک فهرست طولانی و حفظ‌کردنی، بهتر است ایمنی گود را با پنج سؤال اصلی کنترل کنیم:

یک: زمین چه وضعیتی دارد؟

نوع خاک، لایه‌بندی، آب و شرایط ژئوتکنیکی مشخص است؟

دو: اطراف گود چه چیزی قرار دارد؟

ساختمان، خیابان، تأسیسات و بارهای اضافی شناسایی شده‌اند؟

سه: سیستم نگهبان چگونه کار می‌کند؟

مسیر انتقال نیرو و توالی اجرای آن مشخص است؟

چهار: آیا گود همان رفتاری را دارد که انتظار داشتیم؟

پایش و بازرسی انجام می‌شود؟

پنج: اگر وضعیت بدتر شد چه می‌کنیم؟

حدود هشدار و برنامه واکنش اضطراری مشخص است؟

اگر پاسخ یکی از این سؤال‌ها مشخص نباشد، نمی‌توان گفت مدیریت ایمنی گود کامل است.

بازرسی روزانه گود چرا اهمیت دارد؟

شرایط گود ثابت نیست.

بارندگی، تغییر دما، تغییر سطح آب، عبور ماشین‌آلات، تغییر بارهای اطراف یا عملیات ساختمانی مجاور می‌تواند شرایط را تغییر دهد.

به همین دلیل، بازرسی باید به‌صورت مستمر انجام شود. OSHA نیز تصریح می‌کند که گود باید قبل از شروع کار، در طول عملیات در صورت نیاز و پس از بارندگی یا رخدادهایی که احتمال افزایش خطر دارند بررسی شود.

بازرسی نباید صرفاً یک امضای روزانه باشد.

فرد مسئول باید واقعاً شرایط را بررسی کند و اختیار داشته باشد در صورت مشاهده خطر، ورود افراد به منطقه را متوقف کند.

چه زمانی باید عملیات گودبرداری متوقف شود؟

هیچ عدد واحدی برای همه پروژه‌ها وجود ندارد که بتوان گفت «اگر تغییرمکان به این مقدار رسید، همیشه باید کار متوقف شود». حدود مجاز باید در طراحی و برنامه پایش پروژه تعریف شوند.

اما مواردی مانند افزایش غیرمنتظره تغییرشکل، ظهور ترک‌های جدید، ریزش موضعی قابل توجه، تغییر وضعیت ساختمان مجاور، افزایش ناگهانی آب، شکست یا تغییر شکل سیستم نگهبان، خروج غیرعادی خاک، آسیب به تأسیسات یا مشاهده رفتار خارج از انتظار باید موجب ارزیابی فوری شرایط شود.

در چنین شرایطی، ادامه کار صرفاً به دلیل اینکه «تا الان مشکلی پیش نیامده» تصمیم قابل قبولی نیست.

یک اشتباه بسیار خطرناک: اعتماد بیش از حد به تجربه

تجربه در کارگاه بسیار ارزشمند است، اما تجربه جای طراحی و پایش را نمی‌گیرد.

ممکن است یک استادکار ده‌ها گود اجرا کرده باشد و بسیاری از آن‌ها بدون حادثه تمام شده باشند. اما گود جدید ممکن است خاک، آب، ساختمان و بارگذاری کاملاً متفاوتی داشته باشد.

بنابراین جمله‌هایی مانند «این خاک همیشه همین‌طور بوده» یا «قبلاً هم همین کار را کرده‌ایم» نباید معیار تصمیم مهندسی باشند.

نقش برنامه زمان‌بندی در ایمنی گود

برنامه زمان‌بندی باید با توالی پایدارسازی هماهنگ باشد.

اگر پیمانکار برای جبران عقب‌افتادگی پروژه تصمیم بگیرد عملیات خاکبرداری را سریع‌تر کند، اما عملیات نیلینگ یا انکراژ با همان سرعت پیش نرود، تعادل برنامه به خطر می‌افتد.

در پروژه‌های گود عمیق، سرعت اجرای خاکبرداری بخشی از پارامتر ایمنی است.

به همین دلیل، برنامه زمان‌بندی باید برای هر مرحله مشخص کند که چه مقدار خاکبرداری انجام می‌شود، چه سیستم حفاظتی اجرا می‌شود، چه کنترل کیفی انجام می‌شود و چه زمانی مرحله بعدی آغاز خواهد شد.

اشتباهاتی که در اجرای نیلینگ و انکراژ باید جدی گرفت

در یک پروژه واقعی، خطر فقط از انتخاب روش اشتباه ایجاد نمی‌شود. حتی روش مناسب نیز می‌تواند به دلیل اجرای ضعیف خطرناک شود.

یکی از مهم‌ترین اشتباهات، شروع عملیات بدون شناخت کافی زمین است.

اشتباه بعدی، تغییر خودسرانه نقشه‌های پایدارسازی است.

اشتباه دیگر، اجرای خاکبرداری عمیق‌تر از مرحله طراحی‌شده قبل از تکمیل سیستم نگهبان است.

بی‌توجهی به آب نیز از خطاهای پرتکرار است.

قرار دادن ماشین‌آلات سنگین در محل نامناسب، بی‌توجهی به ترک‌های ساختمان مجاور، نبود مسیر خروج ایمن، عدم کنترل لبه گود، عدم بازرسی بعد از بارندگی و نبود برنامه واکنش اضطراری نیز از مواردی هستند که می‌توانند ریسک حادثه را افزایش دهند.

جمع‌بندی: گود ایمن یعنی مدیریت همزمان خاک، سازه، آب و زمان

ایمنی گودبرداری را نمی‌توان با یک سازه نگهبان یا یک روش اجرایی خلاصه کرد. گود یک سیستم ژئوتکنیکی است که رفتار آن تحت تأثیر خاک، آب، بارهای اطراف، سازه‌های مجاور، ماشین‌آلات، توالی عملیات و کیفیت اجرای سیستم نگهبان قرار دارد.

نیلینگ با مسلح‌کردن توده خاک و اجرای تدریجی سیستم از بالا به پایین، در شرایط مناسب می‌تواند راهکار مؤثری برای پایدارسازی گود و شیب باشد. FHWA نیز Soil Nail Wall را به‌عنوان سیستمی معرفی می‌کند که در آن زمین موجود با المان‌های مسلح‌کننده تقویت شده و اجرای آن همزمان با پیشروی خاکبرداری انجام می‌شود.

انکراژ نیز با استفاده از المان‌های کششی و انتقال نیرو به ناحیه مهاری زمین، امکان کنترل دیواره گود را فراهم می‌کند؛ اما طراحی و اجرای آن به شرایط زمین و فضای موردنیاز برای ایجاد ناحیه مهاری وابسته است.

مهم‌تر از انتخاب بین این دو روش، انتخاب درست بر اساس شرایط پروژه و اجرای مرحله‌ای همراه با پایش است.

در نهایت، مهم‌ترین اصل این است که گودبرداری را یک عملیات «خاکبرداری ساده» ندانیم. گودبرداری عمیق یک عملیات مهندسی پرریسک است که باید از مرحله مطالعات تا طراحی، اجرا، کنترل کیفیت، پایش و واکنش اضطراری مدیریت شود. منابع ایمنی حفاری نیز بر همین اصول تأکید دارند: شناخت خاک، انتخاب سیستم حفاظتی مناسب، دسترسی ایمن، کنترل آب، دور نگه داشتن بارهای اضافی از لبه، شناسایی تأسیسات و بازرسی مستمر.
