BIM چیست؟

صنعت ساختمان در سال‌های اخیر بیش از هر زمان دیگری با یک واقعیت مهم روبه‌رو شده است: ساخت یک ساختمان دیگر فقط به طراحی نقشه، محاسبات سازه و اجرای فیزیکی پروژه محدود نمی‌شود. حجم اطلاعات موجود در یک پروژه ساختمانی آن‌قدر زیاد است که مدیریت صحیح آن بدون استفاده از روش‌های دیجیتال، همکاری میان رشته‌های مختلف و ایجاد یک ساختار منظم برای داده‌ها بسیار دشوار می‌شود. از نقشه‌های معماری و سازه گرفته تا تأسیسات مکانیکی و برقی، مشخصات مصالح، برنامه زمان‌بندی، هزینه‌ها، عملیات اجرا، تعمیرات و حتی اطلاعات مربوط به بهره‌برداری، همه بخشی از یک جریان بزرگ اطلاعاتی هستند.

در چنین شرایطی مفهوم BIM یا Building Information Modeling شکل گرفته است؛ مفهومی که گاهی به اشتباه فقط به‌عنوان «مدل‌سازی سه‌بعدی ساختمان» معرفی می‌شود. در حالی که BIM بسیار فراتر از یک مدل سه‌بعدی است. BIM یک فرایند برای ایجاد، مدیریت و استفاده از اطلاعات مربوط به یک دارایی ساخته‌شده در طول چرخه عمر آن است. در این رویکرد، مدل دیجیتال ساختمان فقط ظاهر هندسی پروژه را نمایش نمی‌دهد، بلکه می‌تواند اطلاعاتی درباره اجزا، مصالح، روابط، ویژگی‌های فنی و بسیاری از داده‌های مرتبط با پروژه را نیز در خود داشته باشد.

اهمیت BIM دقیقاً از همین نقطه شروع می‌شود. تصور کنید در یک پروژه ساختمانی، تیم معماری محل یک دیوار را تغییر دهد، اما نقشه سازه، تأسیسات مکانیکی، برق و مدارک اجرایی همچنان بر اساس نسخه قبلی باقی بمانند. نتیجه چنین ناهماهنگی‌هایی می‌تواند افزایش دوباره‌کاری، خطا در اجرا، تأخیر، اتلاف مصالح و افزایش هزینه باشد. یکی از اهداف مهم فرایند BIM این است که اطلاعات پروژه ساختارمندتر و هماهنگ‌تر مدیریت شوند تا اعضای مختلف تیم بتوانند ارتباط میان تصمیم‌های خود و سایر بخش‌های پروژه را بهتر ببینند.

در واقع BIM را بهتر است نه به‌عنوان «یک نرم‌افزار» بلکه به‌عنوان یک روش کار، فرایند اطلاعاتی و رویکرد همکاری در پروژه‌های ساخته‌شده در نظر بگیریم. نرم‌افزارهایی مانند Revit، Archicad، Tekla Structures، Navisworks و بسیاری ابزارهای دیگر می‌توانند در یک جریان کاری BIM مورد استفاده قرار گیرند، اما هیچ‌کدام به‌تنهایی معادل BIM نیستند.

این مقاله یک راهنمای جامع برای کسانی است که می‌خواهند بدانند BIM چیست، چه تفاوتی با CAD و مدل‌سازی سه‌بعدی دارد، چه کاربردهایی در معماری، سازه و تأسیسات دارد، ابعاد مختلف BIM چیست، چه نرم‌افزارهایی در این حوزه استفاده می‌شوند، استاندارد ISO 19650 چه نقشی دارد و چگونه می‌توان مسیر یادگیری BIM را از صفر شروع کرد.

BIM مخفف عبارت Building Information Modeling است که در فارسی معمولاً با عبارت‌هایی مانند مدل‌سازی اطلاعات ساختمان یا مدل‌سازی اطلاعات ساخت‌وساز ترجمه می‌شود.

اما برای درک واقعی BIM، بهتر است آن را فقط از روی ترجمه کلمات بررسی نکنیم. BIM یک فرایند دیجیتال برای ایجاد، مدیریت، سازمان‌دهی و تبادل اطلاعات مربوط به یک دارایی ساخته‌شده است. این فرایند می‌تواند از مراحل اولیه برنامه‌ریزی و طراحی آغاز شود و تا ساخت، بهره‌برداری، نگهداری، بازسازی و حتی پایان عمر یک دارایی ادامه پیدا کند. ISO 19650 نیز مدیریت اطلاعات را در طول چرخه عمر دارایی ساخته‌شده مورد توجه قرار می‌دهد.

در یک پروژه BIM، مدل دیجیتال می‌تواند علاوه بر هندسه، اطلاعات مختلفی را درباره اجزای ساختمان در خود داشته باشد. برای مثال، یک در در مدل ممکن است فقط یک مستطیل در فضای سه‌بعدی نباشد؛ بلکه می‌تواند به‌عنوان یک عنصر ساختمانی هوشمند دارای اطلاعاتی مانند نوع در، ابعاد، جنس، ضخامت، عملکرد، مشخصات تولیدکننده یا پارامترهای فنی باشد.

همین موضوع تفاوت اساسی بین یک مدل سه‌بعدی ساده و BIM را نشان می‌دهد.

در مدل سه‌بعدی سنتی ممکن است یک دیوار فقط مجموعه‌ای از خطوط یا سطوح هندسی باشد. اما در مدل BIM، آن دیوار می‌تواند به‌عنوان یک عنصر ساختمانی واقعی شناخته شود که اطلاعات هندسی و غیرهندسی مربوط به آن در سیستم ثبت شده است.

بنابراین می‌توان یک تعریف کاربردی‌تر ارائه کرد:

BIM روشی برای ایجاد و مدیریت یک محیط اطلاعاتی ساختاریافته درباره یک دارایی ساخته‌شده است که همکاری میان ذی‌نفعان و تصمیم‌گیری در مراحل مختلف چرخه عمر پروژه را تسهیل می‌کند.

آیا BIM فقط یک مدل سه‌بعدی است؟

یکی از رایج‌ترین اشتباهات در شروع یادگیری BIM این است که فرد تصور کند هر مدل سه‌بعدی یک مدل BIM محسوب می‌شود.

این تصور صحیح نیست.

یک مدل سه‌بعدی می‌تواند صرفاً برای نمایش بصری ساختمان ساخته شود. برای مثال، یک طراح ممکن است یک ساختمان را برای تولید رندر واقع‌گرایانه مدل کند. در چنین مدلی، ممکن است اطلاعات بسیار محدودی درباره اجزای واقعی ساختمان وجود داشته باشد.

در مقابل، یک مدل BIM می‌تواند ارتباط میان اجزای ساختمان و اطلاعات مربوط به آن‌ها را نیز در بر بگیرد.

برای مثال، در یک مدل BIM ممکن است سقف، دیوار، در، پنجره، ستون، تیر، سیستم تهویه و لوله‌کشی هرکدام به‌عنوان اجزایی با ویژگی‌های مشخص تعریف شده باشند.

بنابراین:

مدل سه‌بعدی فقط درباره شکل است؛ BIM درباره شکل به‌علاوه اطلاعات، روابط، فرایند و همکاری است.

البته شدت و نوع اطلاعات موجود در مدل BIM بسته به هدف پروژه متفاوت است. قرار نیست هر پروژه‌ای از ابتدا تمام اطلاعات موردنیاز برای مرحله بهره‌برداری را در مدل طراحی وارد کند. میزان اطلاعات مورد نیاز باید متناسب با نیازهای اطلاعاتی پروژه و مرحله‌ای که مدل در آن استفاده می‌شود تعیین شود.

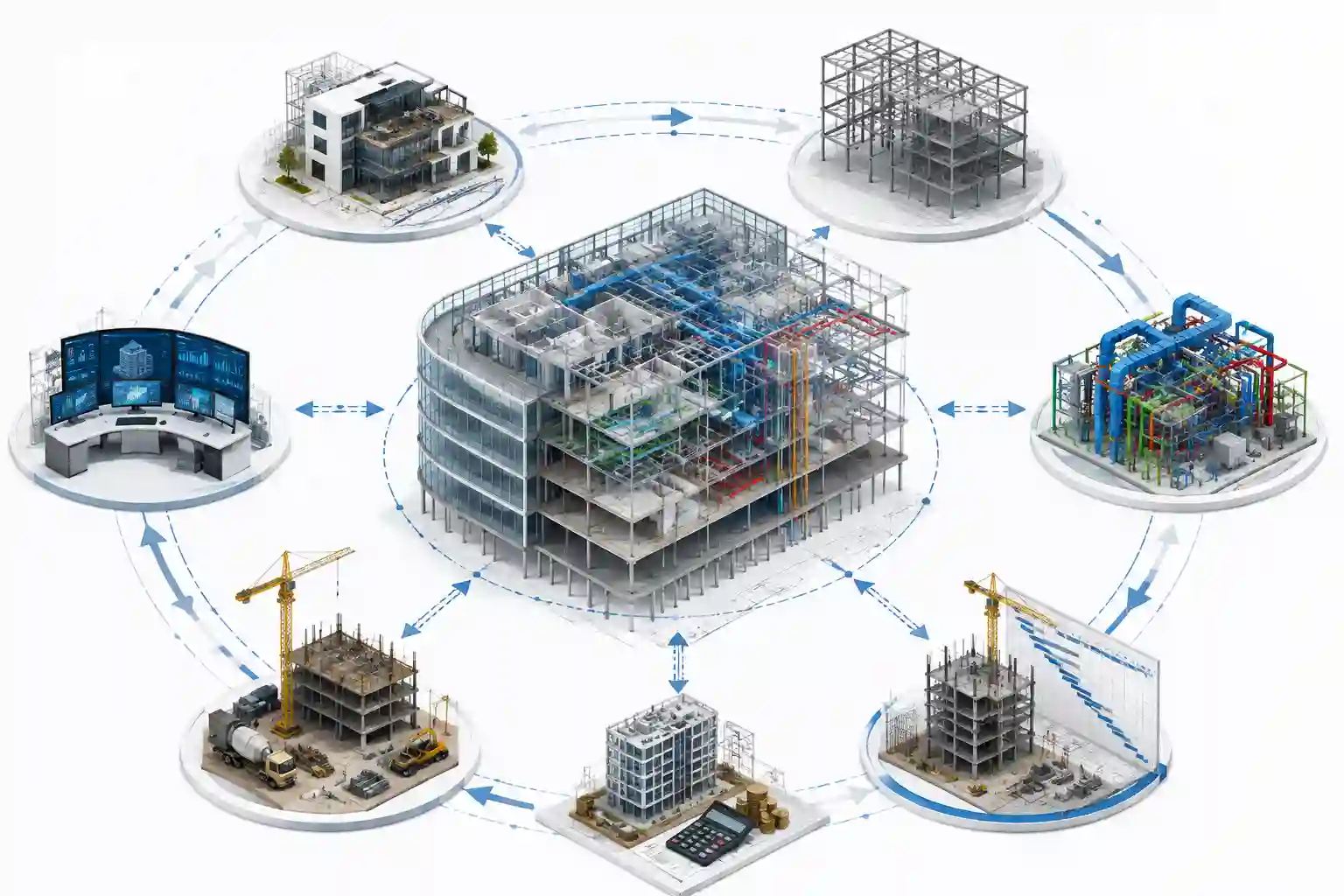

BIM چگونه کار می‌کند؟

برای درک BIM باید تصور کنیم که هر رشته ساختمانی به‌جای کار کردن در جزیره‌ای جداگانه، در یک محیط اطلاعاتی هماهنگ فعالیت می‌کند.

در پروژه سنتی ممکن است معمار نقشه‌های معماری را تولید کند، مهندس سازه مدل و نقشه‌های سازه‌ای خود را تهیه کند و مهندسان تأسیسات نیز به‌صورت جداگانه طراحی خود را انجام دهند. در این شرایط، مسئله اصلی زمانی ایجاد می‌شود که این اطلاعات به یکدیگر مرتبط نباشند.

در رویکرد BIM، هدف این است که اطلاعات میان رشته‌ها بهتر هماهنگ شوند و تیم پروژه بتواند تعارض‌ها و ناسازگاری‌های احتمالی را زودتر شناسایی کند.

به عنوان مثال، ممکن است یک کانال تهویه در همان فضایی قرار گرفته باشد که یک تیر سازه‌ای وجود دارد. اگر این موضوع فقط در زمان اجرا کشف شود، تیم اجرایی ممکن است مجبور شود تصمیم جدیدی بگیرد، بخشی از کار را اصلاح کند یا حتی عملیات اجراشده را تخریب و مجدداً اجرا کند.

در یک گردش کار BIM، مدل‌های رشته‌های مختلف می‌توانند با یکدیگر هماهنگ شوند تا چنین مواردی پیش از اجرا شناسایی شوند. ابزارهایی مانند clash detection نیز در همین مسیر کاربرد دارند.

اجزای اصلی BIM چیست؟

BIM را نمی‌توان به یک نرم‌افزار یا حتی یک فایل محدود کرد. برای ایجاد یک فرایند BIM مناسب، مجموعه‌ای از عناصر در کنار هم قرار می‌گیرند.

این عناصر را می‌توان در چند گروه اصلی بررسی کرد:

بنابراین اگر یک شرکت فقط چند نرم‌افزار BIM خریداری کند اما فرایند، مسئولیت‌ها، استانداردها و ساختار اطلاعاتی مشخصی نداشته باشد، نمی‌توان گفت که یک سیستم BIM کامل ایجاد کرده است.

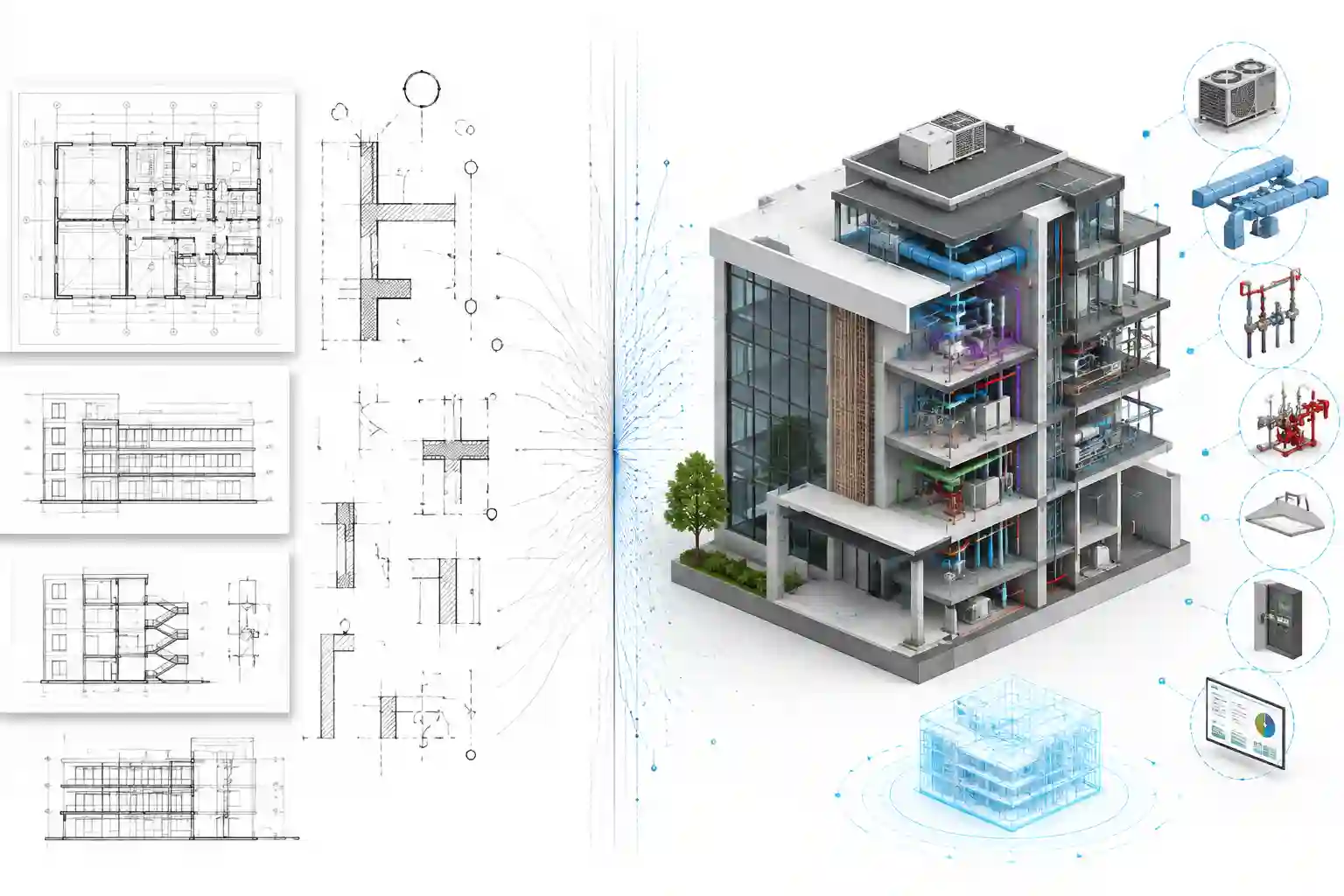

تفاوت BIM با CAD چیست؟

برای بسیاری از مهندسان و معمارانی که سال‌ها با AutoCAD کار کرده‌اند، اولین سؤال این است که BIM دقیقاً چه تفاوتی با CAD دارد.

CAD یا Computer-Aided Design عمدتاً برای تهیه نقشه‌ها و ترسیمات فنی دیجیتال استفاده می‌شود. CAD می‌تواند دوبعدی یا سه‌بعدی باشد و ابزار قدرتمندی برای ترسیم هندسه فراهم می‌کند.

اما BIM نگاه متفاوتی دارد.

در محیط BIM، عناصر ساختمان معمولاً به‌صورت اشیای معنایی و ساختمانی مدل می‌شوند. یعنی نرم‌افزار فقط نمی‌داند که یک خط در کجا قرار دارد؛ بلکه می‌تواند بداند که آن عنصر یک دیوار، پنجره، تیر یا ستون است و اطلاعات مرتبط با آن را مدیریت کند.

برای مثال، در یک نقشه CAD ممکن است چهار خط یک مستطیل تشکیل دهند. برای نرم‌افزار، این چهار خط صرفاً هندسه هستند. اما در یک مدل BIM، ممکن است همین عنصر به‌عنوان یک اتاق یا دیوار واقعی شناخته شود و تغییر ویژگی آن روی نماها، مقاطع، متره یا سایر مدارک مرتبط تأثیر بگذارد.

مقایسه BIM و CAD

البته این تفاوت به معنی آن نیست که CAD منسوخ شده یا دیگر کاربردی ندارد. CAD همچنان در بسیاری از بخش‌های طراحی و مستندسازی استفاده می‌شود و در برخی پروژه‌ها نیز در کنار BIM قرار می‌گیرد.

تفاوت BIM با مدل‌سازی سه‌بعدی چیست؟

مدل‌سازی سه‌بعدی بیشتر روی شکل و هندسه تمرکز دارد. هدف اصلی می‌تواند ایجاد تصویر، رندر، انیمیشن یا درک فضایی بهتر باشد.

اما BIM علاوه بر هندسه، به داده و ارتباط میان عناصر توجه می‌کند.

مثلاً یک مدل سه‌بعدی ممکن است یک پنجره را فقط به شکل یک شیء هندسی نشان دهد. در BIM می‌توان همان پنجره را به‌عنوان یک عنصر ساختمانی با ویژگی‌های مشخص تعریف کرد.

این تفاوت در پروژه‌های بزرگ بسیار مهم می‌شود؛ چون در پروژه‌های پیچیده، ارزش اصلی مدل صرفاً در ظاهر آن نیست، بلکه در اطلاعات قابل استخراج و ارتباط میان داده‌ها است.

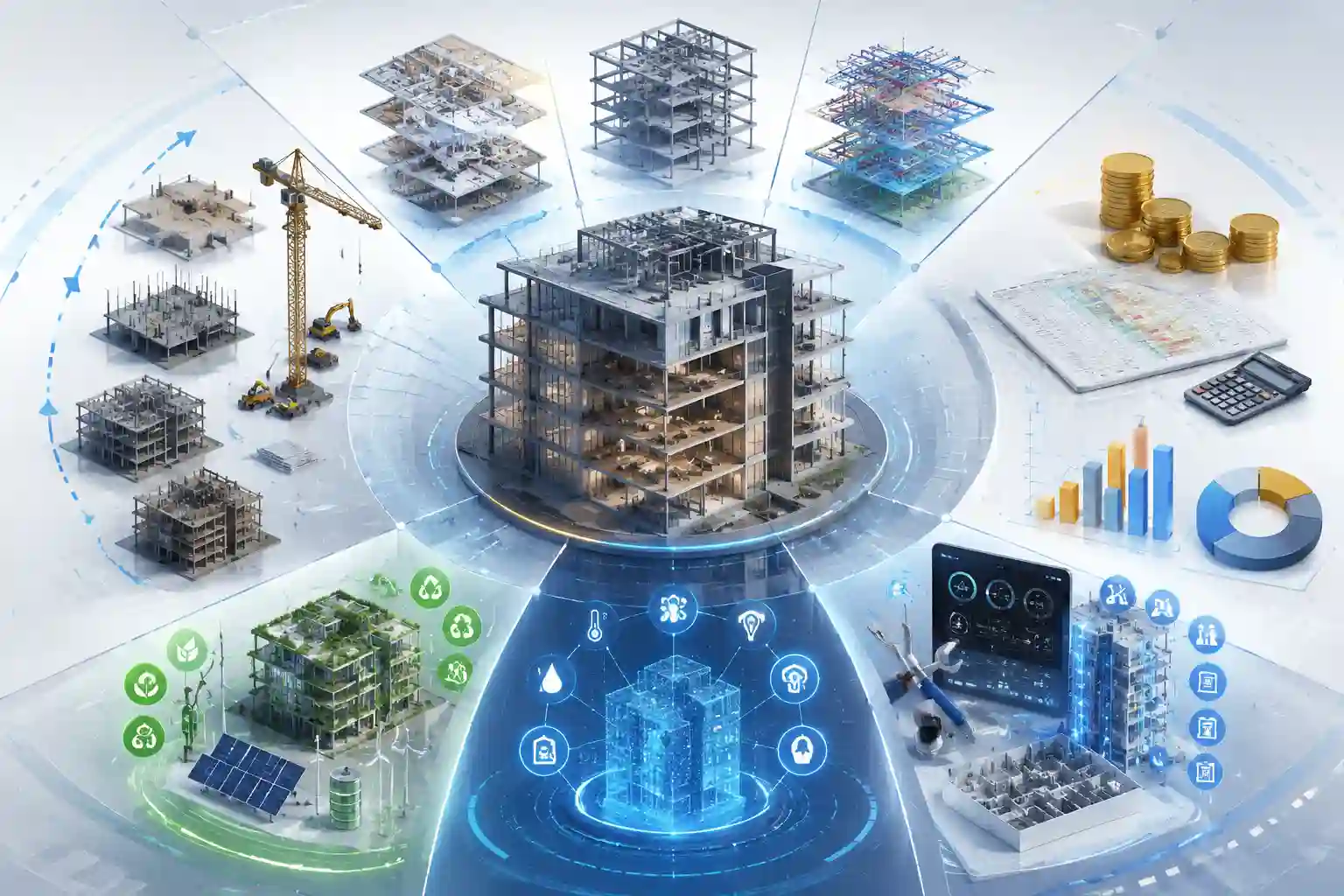

ابعاد BIM چیست؟

یکی از مفاهیمی که هنگام ورود به BIM بسیار با آن روبه‌رو می‌شوید، عبارت‌هایی مانند 3D BIM، 4D BIM، 5D BIM، 6D BIM و 7D BIM است.

باید توجه داشت که این شماره‌گذاری در منابع و سازمان‌های مختلف ممکن است دقیقاً به یک شکل استفاده نشود. بنابراین بهتر است آن را یک چارچوب رایج برای توضیح قابلیت‌های BIM بدانیم، نه یک قانون جهانی با تعریف کاملاً ثابت.

BIM سه‌بعدی یا 3D

3D BIM مربوط به مدل هندسی و اطلاعات مرتبط با اجزای ساختمان است.

در این مرحله، تیم پروژه می‌تواند شکل و موقعیت عناصر مختلف را در یک محیط سه‌بعدی مشاهده کند.

معماری، سازه و تأسیسات می‌توانند مدل‌های مرتبط خود را داشته باشند و در صورت لزوم برای هماهنگی با یکدیگر ترکیب یا مقایسه شوند.

3D پایه بسیاری از فرایندهای BIM است، اما BIM به این مرحله محدود نمی‌شود.

BIM چهاربعدی یا 4D

در 4D، زمان به مدل و فعالیت‌های پروژه اضافه می‌شود.

برای مثال، می‌توان مشخص کرد که در چه هفته‌ای فونداسیون، ستون‌ها، سقف‌ها یا نما اجرا می‌شوند.

ترکیب مدل و زمان‌بندی می‌تواند در برنامه‌ریزی و شبیه‌سازی توالی ساخت بسیار مفید باشد.

به‌عنوان نمونه، مدیر پروژه می‌تواند قبل از آغاز عملیات بررسی کند که آیا توالی اجرای بخش‌های مختلف منطقی است یا خیر.

BIM پنج‌بعدی یا 5D

در 5D، اطلاعات مرتبط با هزینه و برآورد مالی به فرایند BIM اضافه می‌شود.

هدف این است که بین عناصر مدل و داده‌های هزینه ارتباط برقرار شود.

برای مثال، تغییر تعداد یا نوع یک عنصر می‌تواند بر مقادیر مورد نیاز و در ادامه روی برآورد هزینه تأثیر بگذارد.

این موضوع می‌تواند برای مدیریت بودجه، مقایسه سناریوها و کنترل تغییرات پروژه مفید باشد.

BIM شش‌بعدی یا 6D

6D در بسیاری از چارچوب‌ها به اطلاعات مرتبط با عملکرد، بهره‌وری، انرژی یا پایداری ارتباط داده می‌شود.

در این مرحله می‌توان از مدل اطلاعاتی برای ارزیابی برخی گزینه‌های طراحی و عملکرد ساختمان استفاده کرد.

برای مثال، تیم پروژه ممکن است گزینه‌های مختلف پوسته ساختمان یا سیستم تأسیسات را بررسی کند و تأثیر آن‌ها بر عملکرد انرژی را مقایسه نماید.

تعریف دقیق 6D بسته به روش و استاندارد مورد استفاده متفاوت است و نباید آن را در همه منابع یکسان در نظر گرفت.

BIM هفت‌بعدی یا 7D

در برخی چارچوب‌های رایج، 7D به مرحله مدیریت تأسیسات و بهره‌برداری از ساختمان مربوط می‌شود.

پس از ساخت ساختمان، اطلاعات مدل می‌تواند برای مدیریت دارایی‌ها، تعمیرات، نگهداری و دسترسی سریع‌تر به اطلاعات تجهیزات مورد استفاده قرار گیرد.

به این ترتیب مدل دیجیتال تنها یک ابزار طراحی نیست و می‌تواند ارزش خود را پس از اتمام عملیات ساختمانی نیز حفظ کند.

BIM در معماری چه کاربردی دارد؟

یکی از نخستین رشته‌هایی که معمولاً با BIM ارتباط نزدیکی پیدا می‌کند، معماری است.

معمار در محیط BIM می‌تواند ساختمان را نه فقط به‌عنوان مجموعه‌ای از خطوط، بلکه به‌عنوان مجموعه‌ای از عناصر ساختمانی مرتبط مدل کند.

برای مثال، تغییر ارتفاع یک طبقه می‌تواند روی دیوارها، درها، پنجره‌ها و سایر عناصر مرتبط اثر بگذارد. همین ارتباط باعث می‌شود تغییرات طراحی بهتر مدیریت شوند.

مهم‌ترین کاربردهای BIM در معماری

طراحی سه‌بعدی، تولید پلان و مقطع و نما، هماهنگی مدارک طراحی، تولید متره‌های مختلف، مطالعه گزینه‌های طراحی، مدیریت اطلاعات عناصر معماری و هماهنگی با سازه و تأسیسات از جمله کاربردهای مهم BIM در معماری هستند.

یکی از مزایای مهم BIM برای معماران این است که بسیاری از مدارک پروژه از یک مدل اطلاعاتی تولید می‌شوند. این موضوع می‌تواند احتمال ایجاد اختلاف میان پلان، نما و مقطع را کاهش دهد؛ البته به شرط آنکه مدل به‌درستی ساخته و مدیریت شده باشد.

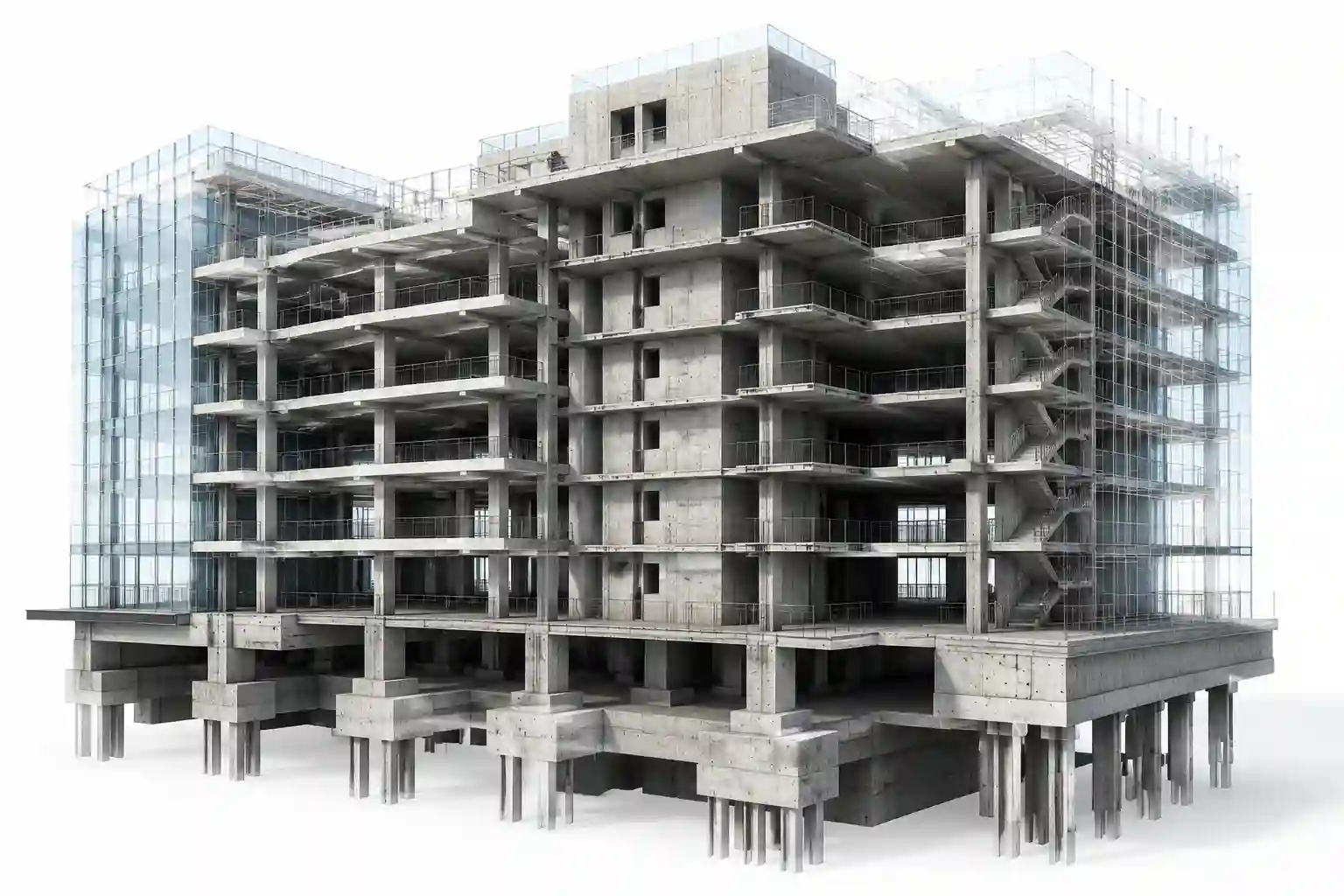

BIM در مهندسی سازه چه کاربردی دارد؟

در رشته سازه نیز BIM می‌تواند برای مدل‌سازی اعضای سازه‌ای، هماهنگی با معماری و تأسیسات، استخراج اطلاعات و کنترل هندسی پروژه مورد استفاده قرار گیرد.

مدل سازه‌ای ممکن است شامل تیرها، ستون‌ها، دیوارهای برشی، دال‌ها، فونداسیون‌ها و دیگر اجزای سازه‌ای باشد.

برای مهندس سازه، نکته مهم این است که مدل BIM نباید با مدل تحلیلی نرم‌افزارهایی مانند ETABS یا SAP2000 یکی در نظر گرفته شود.

مدل BIM و مدل تحلیل سازه اهداف متفاوتی دارند.

مدل BIM بیشتر به نمایش و مدیریت اطلاعات ساختمان و همکاری بین رشته‌ها مربوط است، در حالی که مدل تحلیل سازه برای تحلیل رفتار سازه تحت بارگذاری و انجام کنترل‌ها و طراحی‌های مربوط به آن استفاده می‌شود.

البته میان این دو می‌توان ارتباط برقرار کرد و از قابلیت‌های تبادل داده استفاده کرد، اما نباید تصور کرد که هر مدل BIM به‌صورت خودکار یک مدل تحلیلی کامل و آماده محاسبات است.

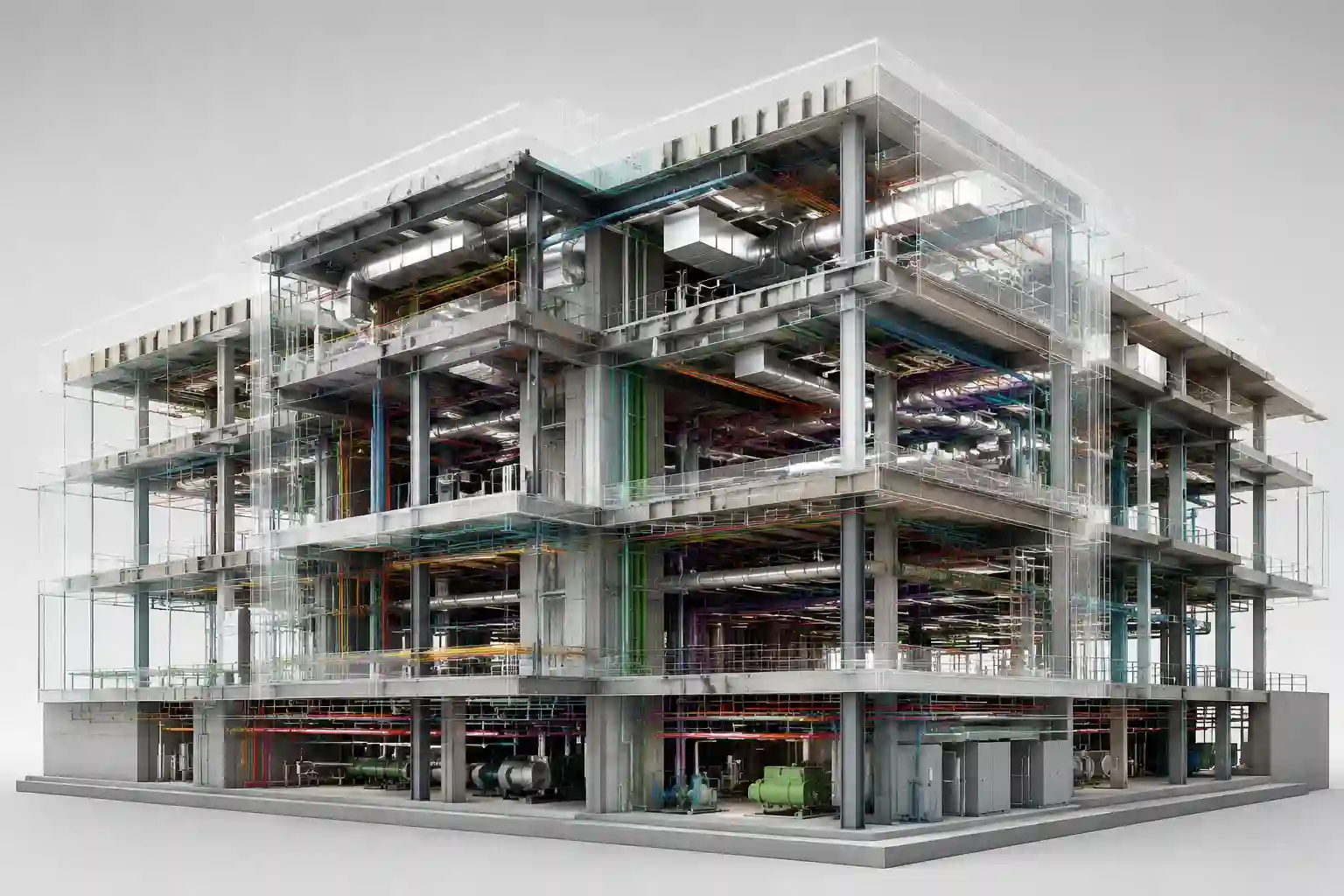

BIM در تأسیسات مکانیکی و برقی

سیستم‌های MEP شامل تأسیسات مکانیکی، برقی و لوله‌کشی یکی از بخش‌هایی هستند که BIM در آن‌ها ارزش بسیار زیادی ایجاد می‌کند.

در ساختمان‌های بزرگ، مسیر کانال‌های هوا، لوله‌ها، کابل‌ها، سینی کابل، رایزرها و تجهیزات مکانیکی و الکتریکی می‌تواند بسیار پیچیده باشد.

اگر این سیستم‌ها بدون هماهنگی مناسب طراحی شوند، احتمال برخورد آن‌ها با سازه، معماری یا یکدیگر افزایش پیدا می‌کند.

مدل BIM می‌تواند به تیم‌ها امکان دهد که مسیر تجهیزات و سیستم‌های مختلف را در محیط سه‌بعدی بررسی کنند.

برای نمونه، اگر یک کانال تهویه از محل عبور یک تیر عبور کند، تیم هماهنگی می‌تواند پیش از اجرای فیزیکی پروژه درباره آن تصمیم بگیرد.

Clash Detection یا تشخیص تداخل در BIM چیست؟

یکی از معروف‌ترین کاربردهای BIM، تشخیص تداخل یا Clash Detection است.

Clash زمانی رخ می‌دهد که دو یا چند عنصر در پروژه از نظر هندسی یا اجرایی با یکدیگر تعارض داشته باشند.

برای مثال:

• کانال تهویه با تیر سازه‌ای برخورد دارد.
• لوله آب از مسیر نامناسبی عبور کرده است.
• تجهیزات مکانیکی با سقف کاذب تداخل دارند.
• محل بازشوهای معماری با نیازهای سازه هماهنگ نیست.
• مسیر کابل‌کشی با تجهیزات دیگر برخورد دارد.

شناسایی این مشکلات در مدل دیجیتال می‌تواند بسیار ارزان‌تر و ساده‌تر از کشف آن‌ها در کارگاه باشد.

البته BIM فقط ابزار پیدا کردن خطا نیست. مهم‌تر از آن، می‌تواند به تیم کمک کند پیش از اجرا درباره مسائل طراحی تصمیم بگیرد.

چرا BIM باعث کاهش دوباره‌کاری می‌شود؟

یکی از هزینه‌های قابل توجه در پروژه‌های ساختمانی مربوط به دوباره‌کاری است.

فرض کنید یک سیستم تأسیساتی پس از اجرای دیوارها متوجه شود که مسیر اصلی لوله‌کشی با نقشه معماری سازگار نیست. در این حالت ممکن است بخشی از دیوار تخریب شده و دوباره اجرا شود.

اگر همین مسئله در مرحله طراحی و هماهنگی مدل‌ها شناسایی شود، هزینه اصلاح بسیار کمتر خواهد بود.

البته نباید ادعا کرد که BIM تمام خطاهای پروژه را حذف می‌کند. کیفیت نتایج کاملاً به کیفیت مدل، اطلاعات، فرایند هماهنگی و مدیریت پروژه وابسته است.

BIM یک ابزار جادویی نیست؛ بلکه یک روش سیستماتیک برای کاهش بخشی از ریسک‌های ناشی از اطلاعات ناهماهنگ است.

BIM چه مزایایی برای پروژه‌های ساختمانی دارد؟

افزایش هماهنگی میان رشته‌ها

وقتی معماری، سازه و تأسیسات به شکل هماهنگ‌تری اطلاعات خود را مدیریت کنند، احتمال بروز برخی تضادهای طراحی کاهش پیدا می‌کند.

بهبود درک پروژه

مدل سه‌بعدی اطلاعاتی به اعضای پروژه کمک می‌کند شکل و روابط فضایی ساختمان را بهتر درک کنند.

تصمیم‌گیری بهتر

با داشتن اطلاعات منظم‌تر، بررسی گزینه‌های طراحی می‌تواند سریع‌تر و دقیق‌تر انجام شود.

کاهش برخی هزینه‌های دوباره‌کاری

شناسایی برخی تعارض‌ها پیش از اجرا می‌تواند هزینه اصلاح در کارگاه را کاهش دهد.

استخراج اطلاعات از مدل

بسته به نرم‌افزار و روش کار، می‌توان اطلاعات مختلفی مانند مقادیر، مشخصات عناصر و داده‌های پروژه را استخراج کرد.

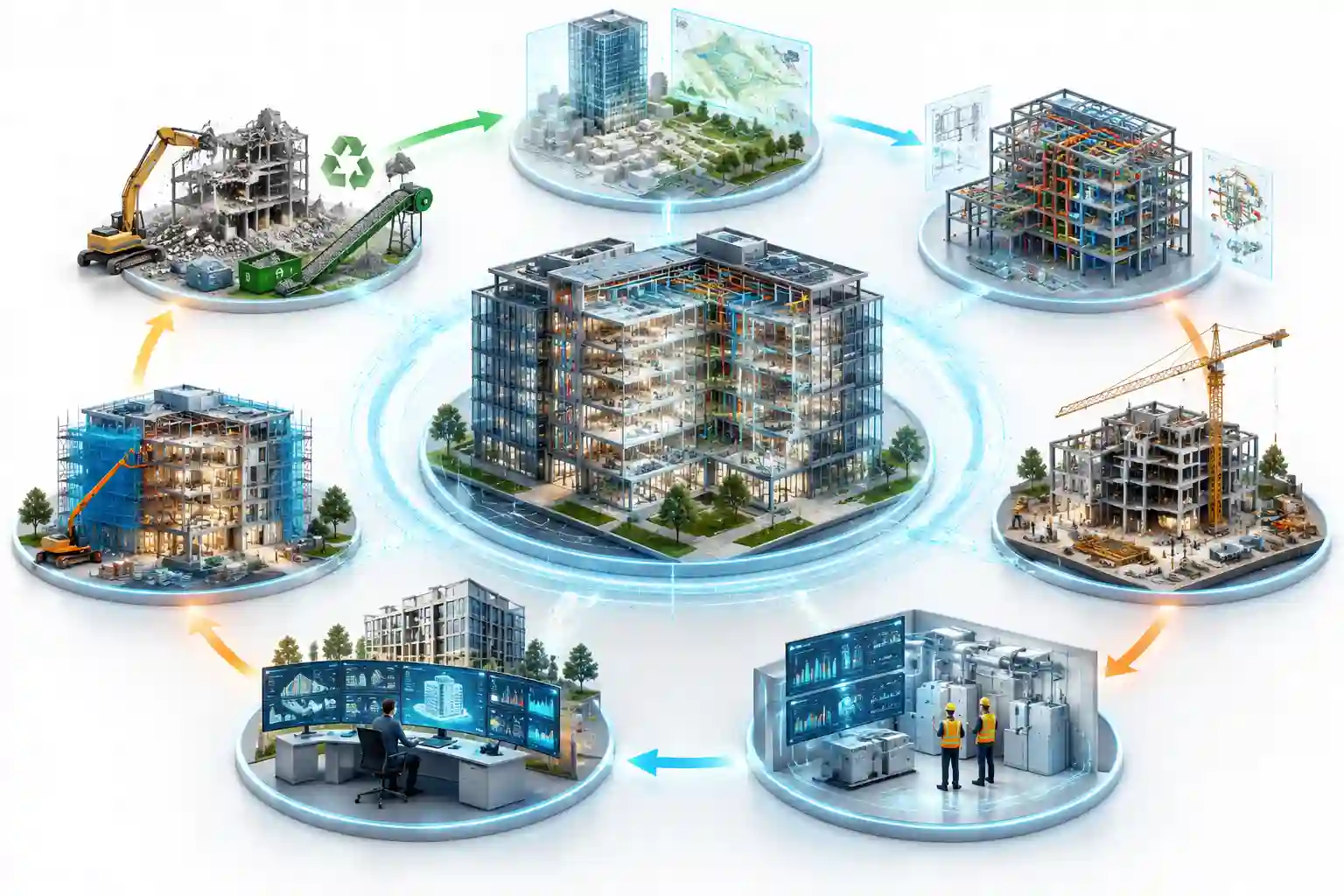

پشتیبانی از مدیریت چرخه عمر

هدف BIM فقط مرحله طراحی نیست. اطلاعات می‌تواند در مراحل ساخت و بهره‌برداری نیز استفاده شود. ISO 19650 نیز مدیریت اطلاعات را در کل چرخه عمر دارایی مطرح می‌کند.

معایب و چالش‌های BIM چیست؟

در کنار مزایا، BIM چالش‌های واقعی نیز دارد.

اولین چالش، هزینه و زمان استقرار است. یادگیری نرم‌افزارها، تعریف استانداردهای داخلی و آموزش کارکنان نیاز به سرمایه‌گذاری دارد.

چالش دوم، مقاومت در برابر تغییر است. سازمانی که سال‌ها با فرایندهای سنتی کار کرده است ممکن است به‌سادگی نتواند روش BIM را پیاده کند.

چالش سوم، مسئله کیفیت اطلاعات است. یک مدل بسیار زیبا اما دارای اطلاعات اشتباه می‌تواند از یک مدل ساده اما دقیق خطرناک‌تر باشد.

چالش چهارم، هماهنگی میان نرم‌افزارها است. پروژه‌های واقعی ممکن است از چندین نرم‌افزار استفاده کنند و تبادل اطلاعات میان سیستم‌های مختلف همیشه بدون مشکل نیست.

به همین دلیل مفهوم openBIM اهمیت پیدا می‌کند.

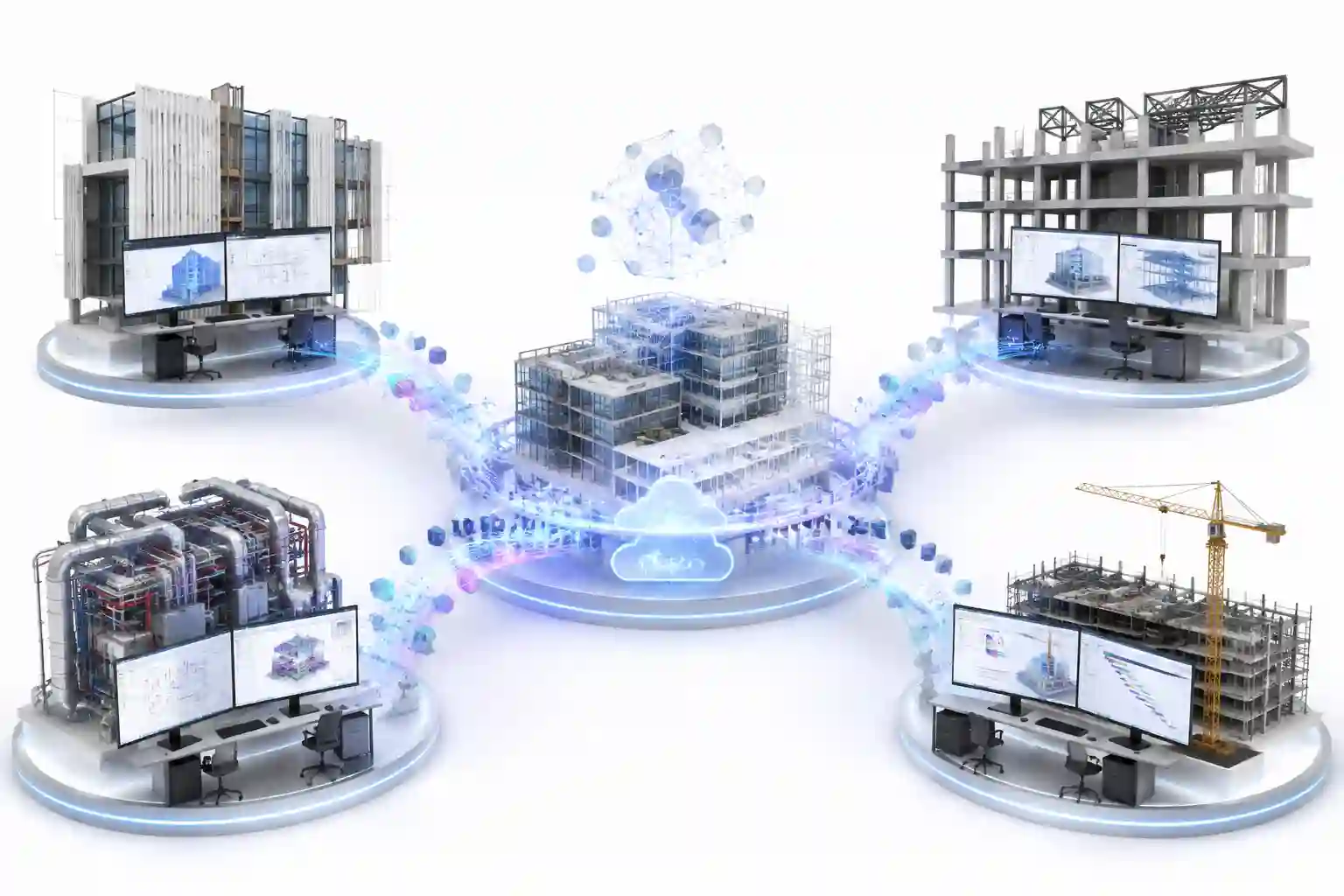

openBIM چیست؟

openBIM رویکردی برای همکاری و تبادل اطلاعات میان پلتفرم‌ها و ذی‌نفعان مختلف است که تلاش می‌کند وابستگی پروژه به یک نرم‌افزار یا فروشنده خاص را کاهش دهد.

buildingSMART توضیح می‌دهد که openBIM امکان تبادل داده میان پلتفرم‌ها و ذی‌نفعان مختلف را فراهم می‌کند و استانداردها و خدماتی مانند IFC، IDS و BCF را در اکوسیستم خود در بر می‌گیرد.

این موضوع اهمیت زیادی دارد؛ زیرا در یک پروژه بزرگ ممکن است یک تیم با Revit، تیم دیگری با Tekla و تیم دیگری با ابزار دیگری کار کند.

اگر انتقال اطلاعات فقط وابسته به یک نرم‌افزار خاص باشد، همکاری پیچیده‌تر می‌شود.

هدف openBIM این است که استانداردهای باز بتوانند به تبادل اطلاعات در محیط‌های متفاوت کمک کنند.

IFC چیست؟

یکی از مهم‌ترین مفاهیم در openBIM، IFC یا Industry Foundation Classes است.

IFC یک استاندارد باز و بین‌المللی برای توصیف دیجیتال محیط ساخته‌شده است و برای تبادل اطلاعات میان نرم‌افزارها طراحی شده است. buildingSMART آن را یک استاندارد باز و مستقل از فروشنده معرفی می‌کند و استاندارد IFC در ISO 16739-1:2024 نیز جایگاه بین‌المللی دارد.

به زبان ساده، IFC را می‌توان یکی از مهم‌ترین قالب‌ها و استانداردهای مورد استفاده در تبادل اطلاعات BIM میان نرم‌افزارهای مختلف دانست.

البته انتقال IFC به این معنی نیست که تمام قابلیت‌های یک نرم‌افزار به‌طور کامل و بدون هیچ تفاوتی به نرم‌افزار دیگر منتقل خواهند شد. داده‌های BIM پیچیده‌اند و کیفیت تبادل اطلاعات به نحوه نگاشت، پیاده‌سازی نرم‌افزار و جریان کاری پروژه نیز بستگی دارد.

BCF چیست؟

BCF یا BIM Collaboration Format یکی دیگر از مفاهیم مهم در openBIM است.

این قالب برای ارتباط درباره مسائل و موارد نیازمند بررسی در پروژه‌های BIM مورد استفاده قرار می‌گیرد. buildingSMART آن را یک پروتکل استاندارد برای ارتباط و مدیریت کارآمد مسائل پروژه معرفی می‌کند.

تصور کنید در مدل یک پروژه، یک تداخل بین کانال تهویه و تیر وجود دارد. به‌جای ارسال چندین اسکرین‌شات پراکنده در پیام‌رسان‌ها، موضوع می‌تواند به‌صورت ساختاریافته در فرایند مدیریت Issue ثبت و دنبال شود.

ISO 19650 چیست؟

یکی از مهم‌ترین استانداردهایی که هر فرد حرفه‌ای در مسیر BIM باید با آن آشنا شود، ISO 19650 است.

ISO 19650 مجموعه استانداردهایی درباره مدیریت اطلاعات با استفاده از مدل‌سازی اطلاعات ساختمان است.

ISO 19650-1 بر مفاهیم و اصول مدیریت اطلاعات تمرکز دارد و چارچوب‌هایی برای سازمان‌دهی، تبادل، ثبت، نسخه‌بندی و مدیریت اطلاعات در چرخه عمر دارایی ارائه می‌کند. نسخه ISO 19650-1:2018 در سال 2024 بازبینی و تأیید شده و در حال حاضر نسخه جاری معرفی شده توسط ISO است؛ هم‌زمان در سال 2026 نسخه بازنگری‌شده ISO/DIS 19650-1 در مرحله تدوین و بررسی قرار دارد.

این نکته بسیار مهم است: ISO 19650 بیشتر از اینکه درباره دکمه‌های یک نرم‌افزار باشد، درباره مدیریت اطلاعات و فرایند کار صحبت می‌کند.

بنابراین فردی که BIM را فقط از طریق یادگیری Revit می‌شناسد، هنوز با بخش مهمی از مفهوم BIM آشنا نشده است.

CDE یا محیط داده مشترک چیست؟

یکی دیگر از مفاهیم مهم در پروژه‌های BIM، Common Data Environment یا CDE است.

CDE را می‌توان محیطی برای مدیریت و اشتراک کنترل‌شده اطلاعات پروژه دانست.

هدف این است که اعضای پروژه بدانند اطلاعات معتبر کجا قرار دارد، چه نسخه‌ای از یک فایل مورد تأیید است، چه کسی آن را تولید کرده، چه تغییری در آن ایجاد شده و وضعیت اطلاعات چیست.

این موضوع از آن جهت اهمیت دارد که در پروژه‌های بزرگ، وجود ده‌ها پوشه و فایل با نام‌های مختلف می‌تواند باعث سردرگمی شود.

یک سیستم مدیریت اطلاعات منظم باید امکان کنترل نسخه‌ها، وضعیت مدارک، گردش تأییدها و دسترسی افراد را فراهم کند.

آیا BIM فقط برای ساختمان‌های بزرگ است؟

خیر.

BIM می‌تواند در پروژه‌های مختلف، از ساختمان‌های مسکونی تا پروژه‌های بزرگ تجاری، بیمارستانی، صنعتی و زیرساختی استفاده شود.

اما سطح استفاده از BIM باید با نیاز و پیچیدگی پروژه متناسب باشد.

برای یک ساختمان کوچک ممکن است یک جریان کاری ساده BIM کافی باشد، در حالی که یک بیمارستان بزرگ به مدیریت بسیار پیچیده‌تر اطلاعات، هماهنگی رشته‌ها، مدل‌های تخصصی و فرایندهای کنترل کیفیت نیاز دارد.

اشتباه رایج این است که تصور شود برای BIM باید همیشه پیچیده‌ترین مدل ممکن را ایجاد کرد.

در واقع اصل مهم‌تر این است:

اطلاعات باید به اندازه‌ای باشند که نیاز واقعی پروژه را پاسخ دهند.

LOD در BIM چیست؟

در منابع BIM با مفهوم LOD نیز زیاد مواجه خواهید شد.

LOD بسته به استاندارد و چارچوب مورد استفاده ممکن است معانی و سطوح مشخص متفاوتی داشته باشد و نباید آن را بدون توجه به منبع به یک تعریف واحد تقلیل داد.

در بسیاری از رویکردها، LOD برای توضیح سطح توسعه یا میزان جزئیات و قابلیت اتکای یک عنصر مدل در یک مرحله خاص استفاده می‌شود.

برای مثال، انتظار نمی‌رود مدل اولیه یک پروژه در ابتدای طراحی همان سطح جزئیاتی را داشته باشد که مدل مورد استفاده برای ساخت یا بهره‌برداری دارد.

این نکته برای مدیریت انتظارات پروژه بسیار مهم است.

مدل باید بر اساس هدف استفاده توسعه پیدا کند.

مدل فدره یا Federated Model چیست؟

در پروژه‌های بزرگ، معمولاً همه رشته‌ها در یک فایل واحد کار نمی‌کنند.

ممکن است یک مدل معماری، یک مدل سازه و چند مدل تأسیسات وجود داشته باشد.

برای هماهنگی، این مدل‌ها می‌توانند در یک محیط مشترک کنار یکدیگر قرار گیرند.

به چنین ساختاری در بسیاری از جریان‌های BIM، Federated Model یا مدل فدره گفته می‌شود.

مزیت این روش این است که هر تیم مسئول مدل تخصصی خود باقی می‌ماند، اما تیم هماهنگی می‌تواند روابط میان مدل‌ها را بررسی کند.

BIM Coordination چیست؟

هماهنگی BIM یکی از کاربردهای مهم BIM در مرحله طراحی و پیش از اجراست.

در این فرایند، مدل‌های معماری، سازه و MEP بررسی می‌شوند تا مشکلات هماهنگی شناسایی شوند.

برای مثال ممکن است بررسی شود که:

• فضای سقف کاذب برای عبور تأسیسات کافی هست یا نه.
• محل رایزرها با معماری هماهنگ است یا نه.
• عبور کانال‌ها با سازه تداخل دارد یا نه.
• تجهیزات تأسیساتی با فضای نگهداری مورد نیاز هماهنگ هستند یا نه.
• بازشوهای مورد نیاز تأسیسات با اجزای سازه‌ای در تضاد نیستند.

در پروژه‌های پیچیده، این مرحله می‌تواند نقش بسیار مهمی در جلوگیری از خطاهای اجرایی داشته باشد.

BIM در مرحله ساخت چه کاربردی دارد؟

بسیاری تصور می‌کنند BIM پس از پایان طراحی کاربرد خود را از دست می‌دهد، در حالی که بخش بزرگی از ارزش BIM می‌تواند در مرحله ساخت ظاهر شود.

مدل می‌تواند در برنامه‌ریزی عملیات، هماهنگی اجرا، بررسی شرایط کارگاه، استخراج مقادیر، کنترل تغییرات و ارتباط میان تیم‌های مختلف مورد استفاده قرار گیرد.

ترکیب مدل با برنامه زمان‌بندی نیز می‌تواند به شبیه‌سازی توالی عملیات ساخت کمک کند.

برای مثال، مدیر پروژه می‌تواند بررسی کند که در چه بازه‌ای چه بخش‌هایی باید اجرا شوند و چه وابستگی‌هایی میان عملیات مختلف وجود دارد.

BIM در مرحله بهره‌برداری چه نقشی دارد؟

یک ساختمان پس از افتتاح تازه وارد مرحله‌ای بسیار طولانی می‌شود: بهره‌برداری و نگهداری.

در این مرحله، اطلاعات مربوط به تجهیزات و اجزای ساختمان می‌تواند برای مدیریت دارایی‌ها مورد استفاده قرار گیرد.

برای مثال، مشخصات یک سیستم تهویه، کد تجهیز، تاریخ نصب، اطلاعات تعمیرات یا دستورالعمل نگهداری می‌تواند در سیستم مدیریت دارایی ثبت شود.

این موضوع زمانی ارزشمندتر می‌شود که اطلاعات پروژه هنگام تحویل، ساختاریافته و قابل استفاده باشد.

به همین دلیل، BIM را نباید فقط به مرحله طراحی محدود کرد.

BIM و Digital Twin چه تفاوتی دارند؟

عبارت Digital Twin یا دوقلوی دیجیتال در سال‌های اخیر بسیار رایج شده است، اما با BIM یکی نیست.

BIM بیشتر به فرایندها، مدل‌ها و اطلاعات مورد استفاده برای برنامه‌ریزی، طراحی، ساخت و مدیریت دارایی مربوط است.

Digital Twin معمولاً مفهوم گسترده‌تری دارد و می‌تواند ارتباط پویا میان دارایی فیزیکی و نماینده دیجیتال آن را شامل شود؛ برای مثال استفاده از داده‌های سنسورها و اطلاعات عملیاتی در طول زمان.

بنابراین:

BIM می‌تواند یکی از پایه‌های اطلاعاتی ایجاد یک Digital Twin باشد، اما BIM و Digital Twin یک مفهوم واحد نیستند.

نرم‌افزارهای مهم BIM کدام‌اند؟

BIM یک نرم‌افزار نیست، بنابراین برای فعالیت در BIM می‌توان از مجموعه‌ای از ابزارها استفاده کرد.

انتخاب نرم‌افزار باید بر اساس رشته، هدف پروژه، استاندارد سازمان و نیازهای همکاری انجام شود.

برخی از ابزارهای شناخته‌شده در اکوسیستم BIM شامل موارد زیر هستند:

این فهرست به معنی آن نیست که هر متخصص BIM باید همه نرم‌افزارها را یاد بگیرد.

برای شروع BIM بهتر است Revit یاد بگیریم؟

برای بسیاری از افرادی که در معماری، سازه یا MEP فعالیت می‌کنند، Revit می‌تواند نقطه شروع مناسبی برای یادگیری مدل‌سازی BIM باشد.

اما این تصمیم باید با توجه به بازار کار، رشته تخصصی و ابزارهای رایج در محیط حرفه‌ای فرد گرفته شود.

مهم‌تر از نام نرم‌افزار، یادگیری اصول صحیح مدل‌سازی است.

اگر کاربر فقط یاد بگیرد که چگونه دیوار ترسیم کند، در BIM حرفه‌ای نخواهد شد.

باید بفهمد:

• مدل اطلاعاتی چیست؟
• خانواده و پارامتر چه نقشی دارند؟
• مدل چگونه سازمان‌دهی می‌شود؟
• چگونه اطلاعات استاندارد می‌شوند؟
• چگونه مدل رشته‌های مختلف هماهنگ می‌شود؟
• چه اطلاعاتی باید در هر مرحله وجود داشته باشد؟
• خروجی پروژه دقیقاً برای چه کاری استفاده خواهد شد؟

مسیر یادگیری BIM از صفر تا حرفه‌ای

یادگیری BIM را می‌توان مرحله‌به‌مرحله انجام داد.

مرحله اول: درک مفاهیم ساختمان

قبل از شروع نرم‌افزار باید با منطق ساختمان آشنا باشید.

شناخت عناصر معماری، سازه و تأسیسات پایه بسیار مهم است.

فردی که نمی‌داند تیر، ستون، دیوار باربر، سقف، رایزر یا سیستم تهویه چه نقشی دارد، حتی اگر نرم‌افزار را به‌خوبی بلد باشد ممکن است مدل نادرستی تولید کند.

مرحله دوم: یادگیری مدل‌سازی

در مرحله بعد باید با محیط یکی از نرم‌افزارهای BIM آشنا شوید.

برای مثال در Revit باید مفاهیمی مانند:

Level، Grid، Family، Type، Instance، Category، Parameter، View، Sheet، Schedule

را به‌درستی یاد بگیرید.

مرحله سوم: مدل‌سازی یک پروژه واقعی

پس از یادگیری ابزارها، یک پروژه ساده واقعی انتخاب کنید.

برای مثال یک ساختمان مسکونی سه یا چهار طبقه.

مدل را از روی نقشه معماری بسازید.

سپس سازه و تأسیسات را مرحله‌به‌مرحله وارد کنید.

هدف این مرحله فقط «تمام کردن مدل» نیست؛ بلکه درک ارتباط میان عناصر است.

مرحله چهارم: هماهنگی رشته‌ها

پس از مدل‌سازی باید وارد بحث Coordination شوید.

مدل معماری را با سازه و تأسیسات مقایسه کنید.

تداخل‌ها را پیدا کنید.

علت هر تداخل را بررسی کنید.

سپس راه‌حل پیشنهادی را تحلیل کنید.

مرحله پنجم: یادگیری مدیریت اطلاعات

در این مرحله باید نگاه خود را از «مدل‌سازی» به «اطلاعات» تغییر دهید.

نام‌گذاری، طبقه‌بندی، پارامترها، نسخه‌ها، تحویل اطلاعات و ساختار فایل‌ها اهمیت بیشتری پیدا می‌کنند.

مرحله ششم: آشنایی با استانداردها

پس از تسلط نسبی به نرم‌افزار و پروژه، بهتر است با ISO 19650، openBIM، IFC و مفاهیم مدیریت اطلاعات آشنا شوید.

این مرحله باعث می‌شود BIM را به‌عنوان یک نرم‌افزار ساده نبینید.

آیا برای یادگیری BIM باید مهندس عمران یا معمار باشیم؟

خیر.

BIM می‌تواند برای گروه‌های مختلفی کاربرد داشته باشد.

معماران، مهندسان سازه، مهندسان تأسیسات، مدیران پروژه، پیمانکاران، مترورها، برنامه‌ریزان پروژه، متخصصان مدیریت دارایی و حتی برخی متخصصان حوزه‌های دیجیتال می‌توانند در جریان‌های BIM نقش داشته باشند.

اما سطح دانش فنی مورد نیاز برای هر نقش متفاوت است.

برای مثال BIM Modeler باید در مدل‌سازی تخصص داشته باشد، در حالی که BIM Manager باید علاوه بر آشنایی با مدل‌سازی، در زمینه فرایندها، استانداردها، هماهنگی و مدیریت اطلاعات نیز دانش بیشتری داشته باشد.

BIM Modeler کیست؟

BIM Modeler فردی است که وظیفه مدل‌سازی و تولید یا به‌روزرسانی مدل‌های دیجیتال را بر عهده دارد.

او ممکن است در یک رشته خاص مانند معماری، سازه یا MEP تخصص داشته باشد.

مدلر باید علاوه بر شناخت نرم‌افزار، نقشه‌ها و الزامات فنی رشته خود را نیز بشناسد.

BIM Coordinator کیست؟

BIM Coordinator نقش مهمی در هماهنگی مدل‌ها و رشته‌های مختلف دارد.

او می‌تواند مدل‌ها را بررسی کند، موارد تداخل را شناسایی و مدیریت کند و برای حل مشکلات هماهنگی میان تیم‌ها ارتباط برقرار کند.

در پروژه‌های بزرگ، این نقش می‌تواند بسیار حیاتی باشد.

BIM Manager کیست؟

BIM Manager معمولاً مسئولیت سطح بالاتری از مدیریت فرایندها و اطلاعات BIM را بر عهده دارد.

مسئولیت‌های او بسته به سازمان و پروژه متفاوت است اما می‌تواند شامل تدوین یا اجرای استانداردهای BIM، هماهنگی فرایندها، مدیریت تحویل اطلاعات، نظارت بر کیفیت مدل‌ها و هماهنگی تیم‌های مختلف باشد.

به همین دلیل BIM Manager صرفاً یک کاربر حرفه‌ای نرم‌افزار نیست.

Employer’s Information Requirements یا EIR چیست؟

در برخی چارچوب‌های BIM و ISO 19650، کارفرما باید نیازهای اطلاعاتی خود را مشخص کند.

به‌طور سنتی با مفهوم Employer’s Information Requirements یا EIR آشنا می‌شویم، هرچند در چارچوب‌های جدید مدیریت اطلاعات ممکن است ساختار و اصطلاحات دقیق بر اساس نسخه استاندارد و قرارداد متفاوت باشد.

اصل موضوع این است که تیم پروژه باید بداند چه اطلاعاتی، در چه زمانی، با چه کیفیتی و برای چه هدفی باید تحویل شود.

این رویکرد بسیار مهم است، چون بدون تعریف نیاز اطلاعاتی، مدل‌ها ممکن است بیش از حد یا کمتر از حد مورد نیاز توسعه پیدا کنند.

BIM Execution Plan یا BEP چیست؟

BIM Execution Plan یا BEP سند یا چارچوبی است که در بسیاری از پروژه‌ها برای توضیح نحوه اجرای BIM مورد استفاده قرار می‌گیرد.

در BEP می‌توان موضوعاتی مانند:

• نقش‌ها و مسئولیت‌ها
• استانداردهای مدل‌سازی
• فرایند تبادل اطلاعات
• نرم‌افزارها و نسخه‌ها
• قالب فایل‌ها
• روش هماهنگی
• برنامه تحویل
• الزامات کنترل کیفیت

را مشخص کرد.

هدف اصلی این است که همه اعضای تیم بدانند قرار است BIM چگونه در این پروژه اجرا شود.

آیا BIM فقط برای طراحی است؟

خیر.

یکی از بزرگ‌ترین مزیت‌های BIM نگاه به چرخه عمر دارایی است.

فرایند می‌تواند از برنامه‌ریزی شروع شود، به طراحی و ساخت برسد و سپس اطلاعات مورد نیاز را برای بهره‌برداری و نگهداری منتقل کند.

ISO 19650 نیز مدیریت اطلاعات را برای مراحل مختلف چرخه عمر دارایی شامل برنامه‌ریزی، طراحی، ساخت، بهره‌برداری، تعمیر، بازسازی و پایان عمر مطرح می‌کند.

بنابراین BIM را بهتر است یک جریان اطلاعاتی بدانیم که از مرحله طراحی فراتر می‌رود.

نقش BIM در مدیریت هزینه چیست؟

وقتی اطلاعات مدل به مقادیر و داده‌های هزینه مرتبط شوند، می‌توان از BIM برای پشتیبانی از برآورد و کنترل هزینه استفاده کرد.

برای مثال، اگر سطح یک نوع کف‌سازی تغییر کند، مقدار مصالح و در نتیجه بخشی از هزینه پروژه نیز ممکن است تغییر کند.

این ارتباط می‌تواند در تحلیل سناریوهای طراحی نیز مفید باشد.

با این حال، نباید فرض کنیم مدل BIM به‌طور خودکار یک برآورد دقیق مالی تولید می‌کند. قیمت‌ها، دستمزد، شرایط قرارداد، ضایعات، حمل، بازار و عوامل متعدد دیگری نیز در هزینه واقعی پروژه نقش دارند.

نقش BIM در زمان‌بندی پروژه چیست؟

ترکیب مدل با برنامه زمان‌بندی می‌تواند به ایجاد شبیه‌سازی 4D کمک کند.

برای مثال، پروژه می‌تواند به بخش‌های زمانی مختلف تقسیم شود و اجرای اجزای ساختمان بر اساس برنامه نمایش داده شود.

این روش برای:

تحلیل توالی اجرا، بررسی دسترسی، برنامه‌ریزی منابع و ارتباط میان عملیات

می‌تواند مفید باشد.

همچنین مدل سه‌بعدی می‌تواند در جلسات پروژه به درک بهتر روند ساخت کمک کند.

BIM و مدیریت ریسک پروژه

بخش قابل توجهی از ریسک پروژه‌های ساختمانی به عدم قطعیت و نقص اطلاعات مرتبط است.

وقتی افراد مختلف نسخه‌های متفاوتی از نقشه‌ها در اختیار داشته باشند، احتمال تصمیم‌گیری اشتباه افزایش پیدا می‌کند.

ساختاردهی بهتر اطلاعات، کنترل نسخه‌ها و هماهنگی مدل‌ها می‌تواند به کاهش برخی از این ریسک‌ها کمک کند.

اما دوباره باید تأکید کرد که BIM به‌تنهایی جایگزین مدیریت ریسک حرفه‌ای پروژه نیست.

BIM و پایداری ساختمان

از آنجا که BIM می‌تواند اطلاعات ساختمان را به‌صورت ساختاریافته در اختیار تیم قرار دهد، می‌توان از آن در برخی تحلیل‌های مربوط به انرژی، عملکرد ساختمان و پایداری نیز استفاده کرد.

برای مثال، طراحی گزینه‌های مختلف پوسته ساختمان می‌تواند با بررسی عملکرد آن‌ها همراه شود.

این موضوع در پروژه‌هایی که معیارهای انرژی و پایداری اهمیت زیادی دارند، ارزشمندتر خواهد بود.

مهم‌ترین اشتباهات در پیاده‌سازی BIM

اشتباه اول: BIM را فقط نرم‌افزار بدانیم

اولین اشتباه این است که یک نرم‌افزار را خریداری کنیم و تصور کنیم BIM را پیاده کرده‌ایم.

BIM یک فرایند سازمانی و اطلاعاتی است.

اشتباه دوم: مدل بسیار جزئی اما بدون کاربرد بسازیم

بسیاری از تازه‌کارها تلاش می‌کنند همه چیز را با بالاترین جزئیات مدل کنند.

اما جزئیات بیشتر همیشه به معنی مدل بهتر نیست.

مدل باید براساس هدف استفاده و نیاز اطلاعاتی پروژه توسعه پیدا کند.

اشتباه سوم: استاندارد نام‌گذاری نداشته باشیم

وقتی فایل‌ها، Viewها، Familyها و عناصر مختلف بدون یک قاعده مشخص نام‌گذاری شوند، مدیریت پروژه بسیار دشوار می‌شود.

اشتباه چهارم: هماهنگی را به پایان پروژه موکول کنیم

هماهنگی باید به‌صورت مرحله‌ای انجام شود.

کشف تعداد زیادی تداخل در پایان پروژه ممکن است هزینه و زمان زیادی تحمیل کند.

اشتباه پنجم: مدل را جایگزین دانش مهندسی کنیم

BIM هیچ‌وقت جایگزین دانش معماری، سازه یا تأسیسات نمی‌شود.

یک مهندس ضعیف می‌تواند با نرم‌افزار حرفه‌ای یک مدل بسیار زیبا اما از نظر فنی نادرست تولید کند.

برای حرفه‌ای شدن در BIM چه مهارت‌هایی لازم است؟

حرفه‌ای شدن در BIM معمولاً به ترکیب چند مهارت نیاز دارد.

به همین دلیل، کسی که فقط نرم‌افزار را یاد گرفته اما از منطق ساخت ساختمان چیزی نمی‌داند، مسیر BIM را هنوز کامل طی نکرده است.

آینده BIM به چه سمتی می‌رود؟

BIM در حال نزدیک‌تر شدن به حوزه‌هایی مانند هوش مصنوعی، رایانش ابری، اتوماسیون، Digital Twin، تحلیل داده و مدیریت دارایی است.

بخش مهمی از این تحول به این دلیل است که وقتی اطلاعات ساختمان ساختاریافته‌تر شوند، استفاده مجدد از آن‌ها نیز آسان‌تر می‌شود.

برای مثال، داده‌های مدل می‌توانند به سیستم‌های برنامه‌ریزی، مدیریت تأسیسات، کنترل هزینه یا تحلیل عملکرد مرتبط شوند.

از سوی دیگر، توسعه استانداردهای باز نیز اهمیت بیشتری پیدا کرده است. buildingSMART بر نقش openBIM، IFC و استانداردهای مرتبط در همکاری بین پلتفرم‌ها تأکید دارد.

همچنین منابع آموزشی صنعت در سال 2026 همچنان BIM را یک مهارت مهم برای متخصصان معماری، مهندسی و ساخت معرفی می‌کنند و نقش‌هایی مانند BIM Manager، Modeler و متخصصان هماهنگی را در اکوسیستم آن مطرح می‌کنند.

آیا هوش مصنوعی جای BIM را می‌گیرد؟

خیر؛ احتمالاً مسیر آینده بیشتر به سمت ترکیب BIM و هوش مصنوعی حرکت خواهد کرد.

BIM می‌تواند اطلاعات ساختاریافته درباره پروژه را فراهم کند و هوش مصنوعی می‌تواند در تحلیل، جست‌وجو، تشخیص الگو، اتوماسیون برخی کارها و پشتیبانی از تصمیم‌گیری به کار رود.

برای مثال، در آینده ابزارهای هوشمند می‌توانند بخش‌هایی از کنترل مدل، بررسی تناقضات اطلاعاتی یا تحلیل گزینه‌های طراحی را سریع‌تر انجام دهند.

اما کیفیت خروجی همچنان به کیفیت داده‌های ورودی و ساختار اطلاعات وابسته خواهد بود.

آیا BIM برای بازار کار مهندسان اهمیت دارد؟

با افزایش دیجیتالی شدن صنعت ساخت، آشنایی با BIM می‌تواند یک مهارت ارزشمند برای متخصصان AEC باشد.

با این حال، بهترین استراتژی این نیست که فقط «یک نرم‌افزار» را به رزومه خود اضافه کنیم.

بازار حرفه‌ای به کسی نیاز دارد که بتواند:

مسئله را بفهمد، مدل درست بسازد، اطلاعات را مدیریت کند، با تیم همکاری کند و خروجی قابل استفاده تولید کند.

به همین دلیل یادگیری BIM بهتر است در کنار دانش تخصصی رشته اصلی انجام شود.

از کجا BIM را شروع کنیم؟

اگر کاملاً مبتدی هستید، این مسیر می‌تواند شروع مناسبی باشد:

ابتدا مفاهیم BIM را یاد بگیرید و بفهمید BIM چه چیزی هست و چه چیزی نیست.

سپس یک نرم‌افزار متناسب با رشته خود انتخاب کنید.

اگر معمار هستید، مدل‌سازی معماری را با یک پروژه واقعی شروع کنید.

اگر مهندس سازه هستید، ابتدا منطق مدل‌سازی سازه و ارتباط آن با معماری را بیاموزید.

اگر در تأسیسات فعالیت می‌کنید، شناخت سیستم‌های MEP و مدل‌سازی مسیرها را در اولویت قرار دهید.

بعد از آن، مدل‌ها را با یکدیگر هماهنگ کنید و سراغ Clash Detection بروید.

در مرحله بعد، مفاهیم IFC، openBIM، CDE و ISO 19650 را یاد بگیرید.

این مسیر بسیار بهتر از آن است که از روز اول ده‌ها نرم‌افزار را هم‌زمان نصب کنید و فقط دستورهای آن‌ها را حفظ کنید.

یک پروژه تمرینی مناسب برای یادگیری BIM چیست؟

برای شروع می‌توانید یک ساختمان مسکونی چهار طبقه را انتخاب کنید.

ابتدا نقشه معماری را آماده کنید.

سپس Levels و Grid را ایجاد کنید.

در ادامه دیوارها، درها، پنجره‌ها و فضاها را مدل کنید.

پس از آن مدل سازه‌ای را اضافه کنید و ارتباط میان ستون‌ها، تیرها و سقف‌ها را بررسی نمایید.

در مرحله بعد سیستم‌های اصلی MEP را وارد کنید.

حالا مدل را از نظر تداخل بررسی کنید.

در پایان، چند Schedule تولید کرده و اطلاعات عناصر را استخراج نمایید.

این پروژه ساده می‌تواند بسیاری از مفاهیم اولیه BIM را به‌صورت عملی به شما آموزش دهد.

BIM Manager، BIM Modeler و BIM Coordinator چه تفاوتی دارند؟

برای درک مسیر شغلی BIM، این سه نقش را می‌توان به‌صورت ساده با هم مقایسه کرد:

البته در پروژه‌های مختلف ممکن است مرز مسئولیت این نقش‌ها تغییر کند و بعضی افراد چند وظیفه را هم‌زمان بر عهده داشته باشند.

مهم‌ترین اصطلاحات BIM که باید بلد باشید

اگر تازه وارد BIM شده‌اید، این اصطلاحات را در برنامه یادگیری خود قرار دهید:

BIM، Model, Federated Model, CDE, IFC, openBIM, BCF, Clash Detection, Coordination, LOD, BEP, EIR, Information Management, Common Data Environment, 3D, 4D, 5D, 6D, 7D.

لازم نیست همه این مفاهیم را در یک روز یاد بگیرید.

اما آشنایی تدریجی با آن‌ها باعث می‌شود هنگام مطالعه مقالات، استانداردها و آموزش‌های تخصصی احساس سردرگمی نکنید.

آیا BIM باعث حذف نقشه‌های دوبعدی می‌شود؟

نه لزوماً.

هرچند BIM بر مدل اطلاعاتی و محیط سه‌بعدی متکی است، اما نقشه‌ها و مدارک دوبعدی همچنان در بسیاری از فرایندهای پروژه اهمیت دارند.

یکی از مزایای مدل اطلاعاتی این است که بسیاری از پلان‌ها، مقاطع، نماها و شیت‌ها می‌توانند از مدل تولید یا با آن هماهنگ شوند.

بنابراین BIM را نباید «جایگزین کامل نقشه دوبعدی» دانست.

بهتر است بگوییم:

مدل اطلاعاتی می‌تواند منبع مهمی برای تولید و هماهنگی مدارک پروژه باشد.

BIM و واقعیت پروژه؛ آیا همیشه همه چیز به این سادگی است؟

در دنیای واقعی، پروژه‌ها پیچیده‌تر از آموزش‌های نرم‌افزاری هستند.

ممکن است معماری در یک نرم‌افزار باشد، سازه در نرم‌افزار دیگر، پیمانکار از سیستم متفاوتی استفاده کند و کارفرما نیز استانداردها و الزامات خاص خود را داشته باشد.

ممکن است بخشی از اطلاعات ناقص باشد یا بعضی اعضای تیم تجربه کمی داشته باشند.

به همین دلیل، BIM حرفه‌ای بیش از آنکه یک نمایش زیبا از ساختمان باشد، یک فرایند مدیریت پیچیدگی است.

هرچه پروژه بزرگ‌تر و پیچیده‌تر می‌شود، اهمیت استانداردها، مسئولیت‌ها، کنترل کیفیت و مدیریت اطلاعات نیز بیشتر می‌شود.

BIM را در یک جمله چگونه تعریف کنیم؟

اگر بخواهیم تمام مقاله را در یک جمله خلاصه کنیم:

BIM یک رویکرد برای ایجاد و مدیریت اطلاعات ساختاریافته درباره یک دارایی ساخته‌شده در طول چرخه عمر آن است؛ مدلی که می‌تواند همکاری میان رشته‌ها، تصمیم‌گیری، هماهنگی و استفاده مجدد از اطلاعات پروژه را بهبود دهد.

بنابراین وقتی کسی می‌پرسد:

«BIM چیست؟»

بهتر است به‌جای پاسخ «یک مدل سه‌بعدی ساختمان است»، بگوییم:

BIM یک فرایند و روش مدیریت اطلاعات ساختمان است که از مدل‌های دیجیتال و فناوری‌های مرتبط برای بهبود طراحی، ساخت و مدیریت دارایی استفاده می‌کند.

جمع‌بندی؛ آیا یادگیری BIM برای مهندسان ضروری است؟

BIM دیگر صرفاً یک موضوع مرتبط با مدل‌سازی سه‌بعدی نیست. این رویکرد در حال تغییر نحوه ایجاد، تبادل و استفاده از اطلاعات در پروژه‌های ساختمانی است.

معمار می‌تواند از BIM برای توسعه و هماهنگی طراحی استفاده کند. مهندس سازه می‌تواند مدل اطلاعاتی سازه را با سایر رشته‌ها هماهنگ کند. متخصص MEP می‌تواند سیستم‌های پیچیده را پیش از اجرا بررسی کند. مدیر پروژه می‌تواند از ارتباط میان مدل و زمان‌بندی بهره ببرد. تیم برآورد می‌تواند از داده‌های مدل برای استخراج مقادیر استفاده کند و مدیر ساختمان می‌تواند از اطلاعات دارایی در مرحله بهره‌برداری بهره ببرد.

از طرف دیگر، استانداردهایی مانند ISO 19650 تلاش می‌کنند مدیریت اطلاعات BIM را از سطح یک نرم‌افزار فراتر برده و به یک فرایند ساختاریافته در سازمان‌ها و پروژه‌ها تبدیل کنند. در کنار آن، استانداردهایی مانند IFC و رویکرد openBIM نیز نقش مهمی در تبادل اطلاعات میان نرم‌افزارها و پلتفرم‌های مختلف دارند.

بنابراین اگر بخواهیم مسیر BIM را ساده کنیم، می‌توان گفت:

نرم‌افزار را یاد بگیرید، اما به نرم‌افزار محدود نشوید.

مدل بسازید، اما فقط به ظاهر مدل فکر نکنید.

اطلاعات را مدیریت کنید، نه فقط خطوط و حجم‌ها را.

و مهم‌تر از همه، BIM را به‌عنوان یک روش همکاری و مدیریت اطلاعات در صنعت ساختمان بشناسید، نه صرفاً یک مهارت نرم‌افزاری.

آینده صنعت ساختمان بیش از گذشته به داده، هماهنگی، دیجیتال‌سازی و تصمیم‌گیری مبتنی بر اطلاعات وابسته خواهد بود. به همین دلیل، یادگیری اصول BIM می‌تواند برای معماران، مهندسان عمران، متخصصان MEP، مدیران پروژه و سایر فعالان صنعت ساخت، یک سرمایه حرفه‌ای مهم باشد.

سوالات متداول
