تیرآهن؛ استانداردها و نکات خرید

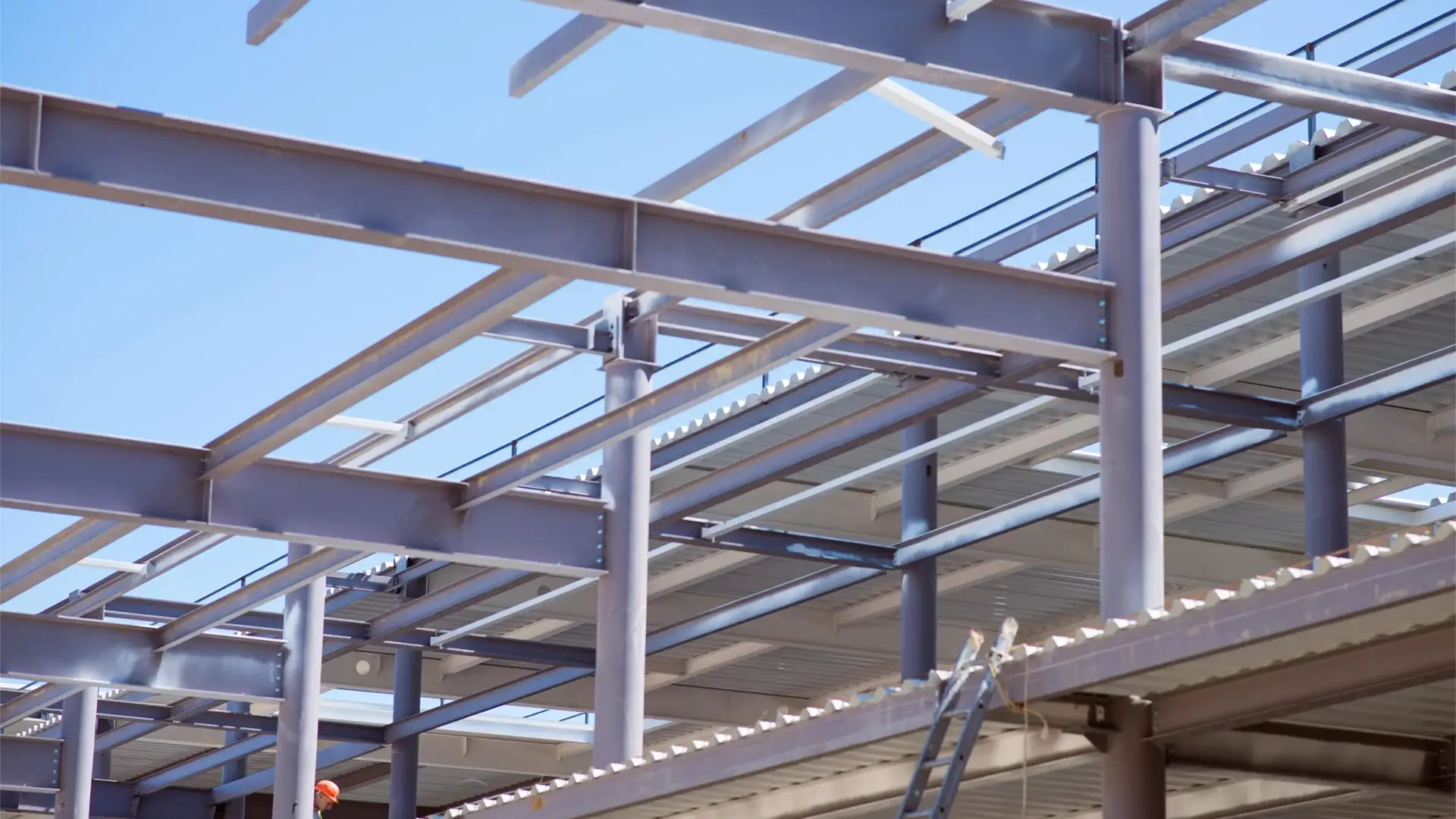

تیرآهن، ستون فقرات فولادی یک سازه است. این پروفیل کلیدی که وظیفه تحمل بارهای خمشی و انتقال آن‌ها به ستون‌ها را بر عهده دارد، نقشی بی‌بدیل در ایمنی، پایداری و یکپارچگی اسکلت ساختمان ایفا می‌کند. انتخاب و خرید تیرآهن، فراتر از یک معامله ساده، یک تصمیم مهندسی حیاتی است که کوچک‌ترین اشتباه یا سهل‌انگاری در آن می‌تواند عواقب جبران‌ناپذیری برای کل پروژه به همراه داشته باشد.

بازار فولاد، بازاری پیچیده و تخصصی است و تفاوت بین یک تیرآهن استاندارد و یک محصول غیراستاندارد، گاهی تنها برای چشم‌های آموزش‌دیده قابل تشخیص است. اما چگونه می‌توان با اطمینان خاطر خرید کرد؟ چگونه استانداردهای مختلف مانند IPE و IPB را از یکدیگر تشخیص دهیم؟ علائم حک شده روی تیرآهن چه معنایی دارند و چگونه می‌توان با استفاده از ابزارهای ساده، کیفیت آن را در محل پروژه ارزیابی کرد؟

در این راهنمای خرید جامع از نبض ساختمان، ما قصد داریم به تمام این سوالات، پاسخی دقیق، کاربردی و قدم به قدم بدهیم. ما شما را با انواع استانداردها آشنا کرده، نحوه خواندن جدول اشتال را به شما آموزش می‌دهیم و مهم‌تر از همه، یک چک‌لیست کاربردی و کامل در اختیارتان قرار می‌دهیم تا در هنگام خرید و تحویل بار، هیچ نکته‌ای از قلم نیفتد. این مقاله، راهنمای شما برای یک خرید مهندسی‌شده و مسئولانه است که ایمنی و کیفیت سازه شما را تضمین می‌کند.

شناخت الفبای تیرآهن؛ استانداردها را بشناسید

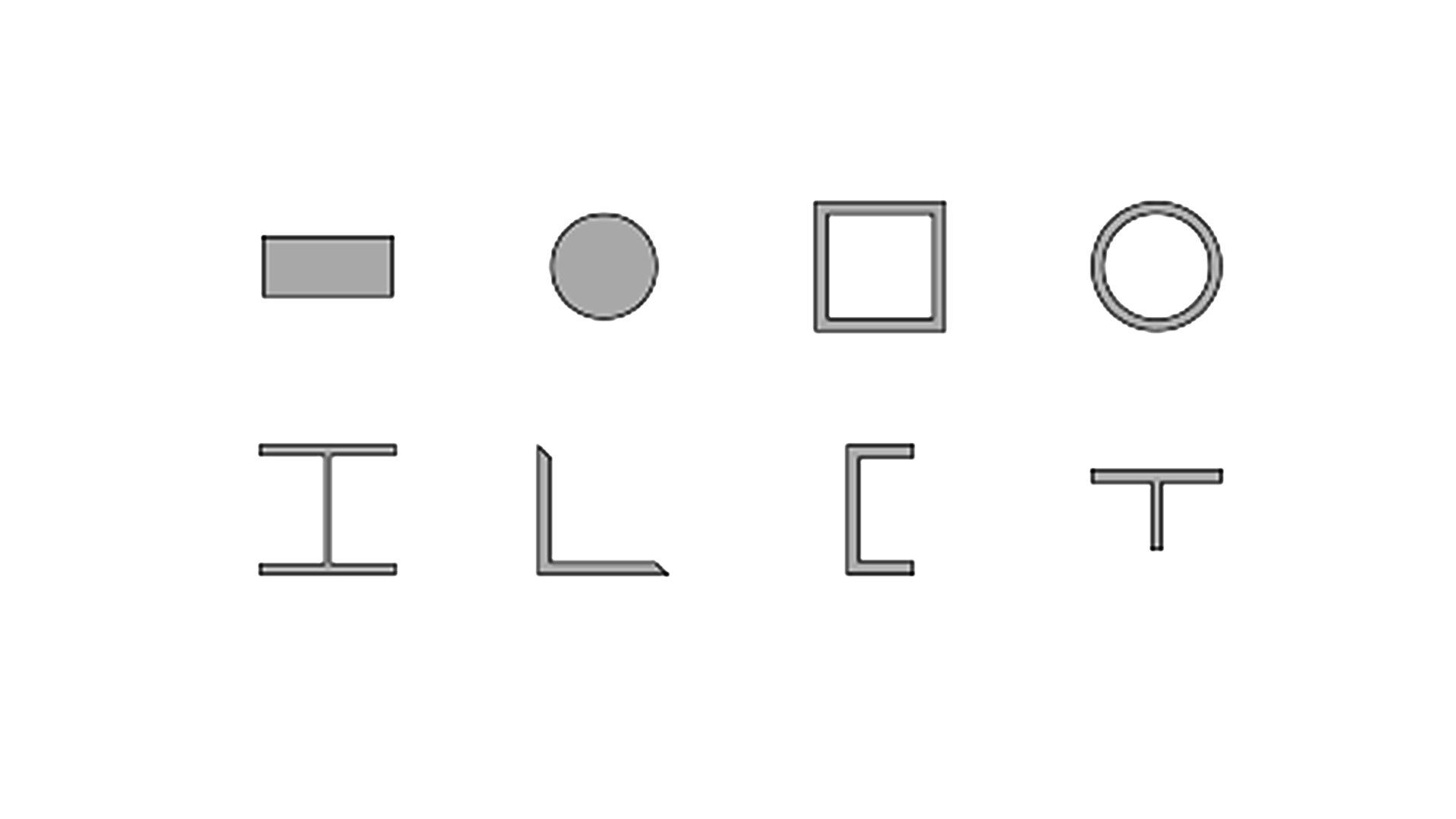

اولین قدم برای یک خرید حرفه‌ای، شناخت زبان مشترک بازار، یعنی استانداردهاست. تیرآهن‌ها بر اساس شکل ظاهری و ابعاد سطح مقطع، به چندین استاندارد اصلی تقسیم می‌شوند که سه نوع آن در بازار ایران رایج‌تر است.

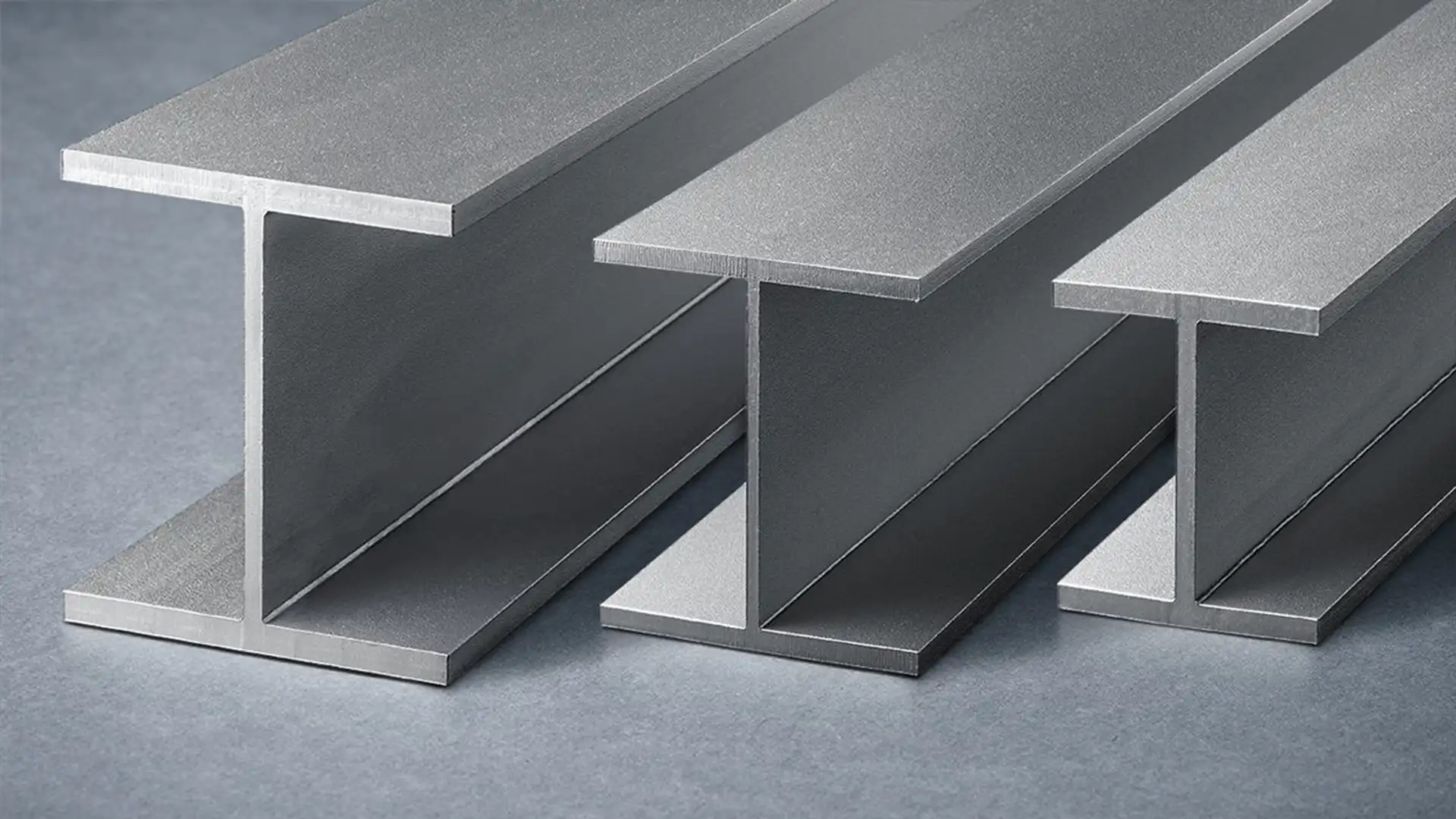

۱. تیرآهن IPE (استاندارد اروپا – I-Profile European)

این رایج‌ترین و پرکاربردترین نوع تیرآهن در ایران و اروپاست.

• شکل ظاهری: سطح مقطع آن شبیه حرف I انگلیسی است و ضخامت بال‌های آن در تمام طول بال، کاملاً یکنواخت و ثابت است. این مهم‌ترین مشخصه ظاهری برای تشخیص آن است.
• کاربرد: به دلیل سادگی در طراحی و اجرا و وجود جداول محاسباتی دقیق، استاندارد اصلی در طراحی اسکلت فلزی ساختمان‌های مسکونی و تجاری متعارف در ایران است. سایزهای رایج آن از IPE 120 تا IPE 300 متغیر است.

۲. تیرآهن INP (استاندارد روسیه و چین – I-Profile Normal)

این استاندارد که عمدتاً در روسیه و چین تولید و استفاده می‌شود، در بازار ایران نیز یافت می‌شود.

• شکل ظاهری: سطح مقطع آن نیز شبیه حرف I است، اما تفاوت کلیدی آن با IPE این است که ضخامت بال‌های آن در ابتدا (محل اتصال به جان) زیاد بوده و هر چه به لبه بال نزدیک می‌شویم، ضخامت آن به تدریج کاهش می‌یابد. این شیب در بال‌ها کاملاً قابل مشاهده است.
• کاربرد: به دلیل تفاوت در مشخصات فنی و جداول محاسباتی، استفاده از آن در پروژه‌های مهندسی‌شده در ایران کمتر توصیه می‌شود، مگر آنکه طراح سازه محاسبات را مشخصاً بر اساس این استاندارد انجام داده باشد. معمولاً وزن آن از تیرآهن IPE معادل خود سنگین‌تر است.

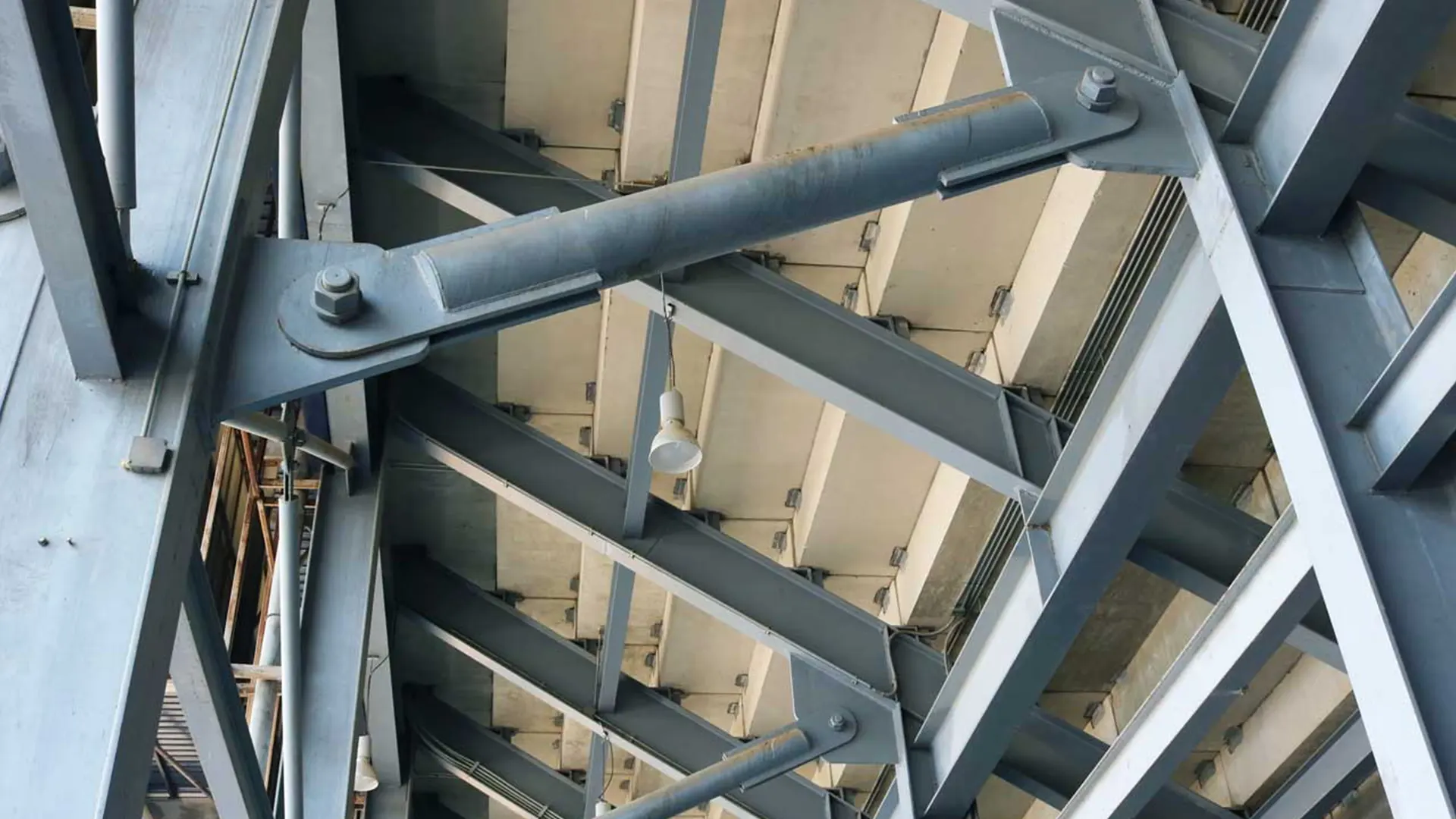

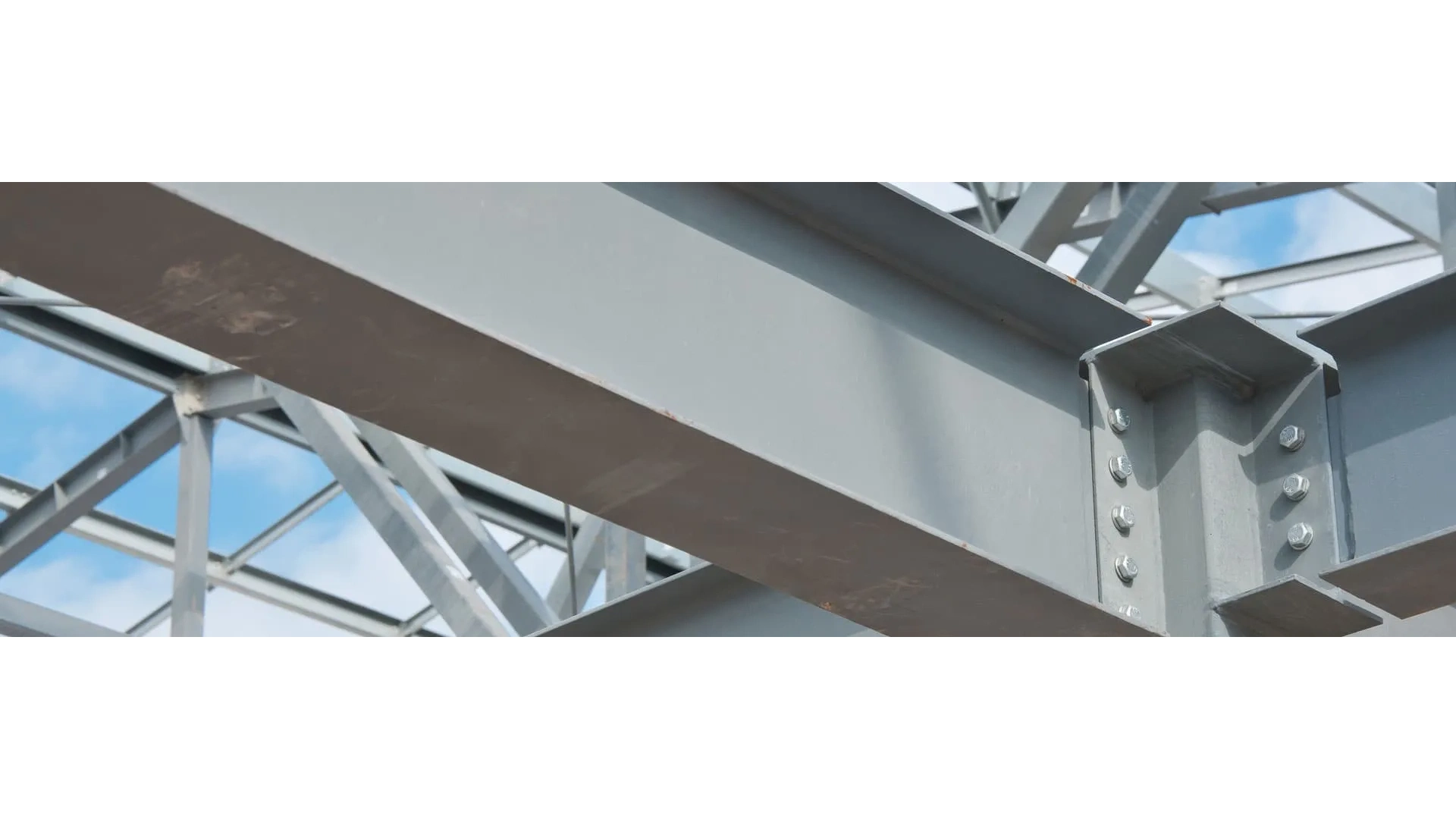

۳. تیرآهن IPB یا HEB (تیرآهن بال پهن – H-Beam)

این نوع تیرآهن که به آن هاش (H) نیز می‌گویند، به دلیل شکل ظاهری و خواص مکانیکی متفاوت، کاربردهای خاصی دارد.

• شکل ظاهری: سطح مقطع آن شبیه حرف H انگلیسی است. تفاوت اصلی آن این است که طول بال‌ها تقریباً با ارتفاع جان تیرآهن برابر است که باعث ایجاد سطح مقطع پهن‌تر و مربعی‌شکل می‌شود.
• کاربرد:
  • به عنوان ستون: به دلیل مقاومت فوق‌العاده در هر دو جهت (حول هر دو محور)، بهترین گزینه برای ساخت ستون‌های فولادی است.
  • در خرپاها و تیرهای با دهانه بلند: سطح مقطع بزرگ، مقاومت خمشی و کمانشی بسیار بالایی به آن می‌بخشد.
• انواع: تیرآهن هاش خود به دو نوع سبک (HEA) و سنگین (HEB) تقسیم می‌شود که HEB دارای ضخامت و وزن بیشتری است.

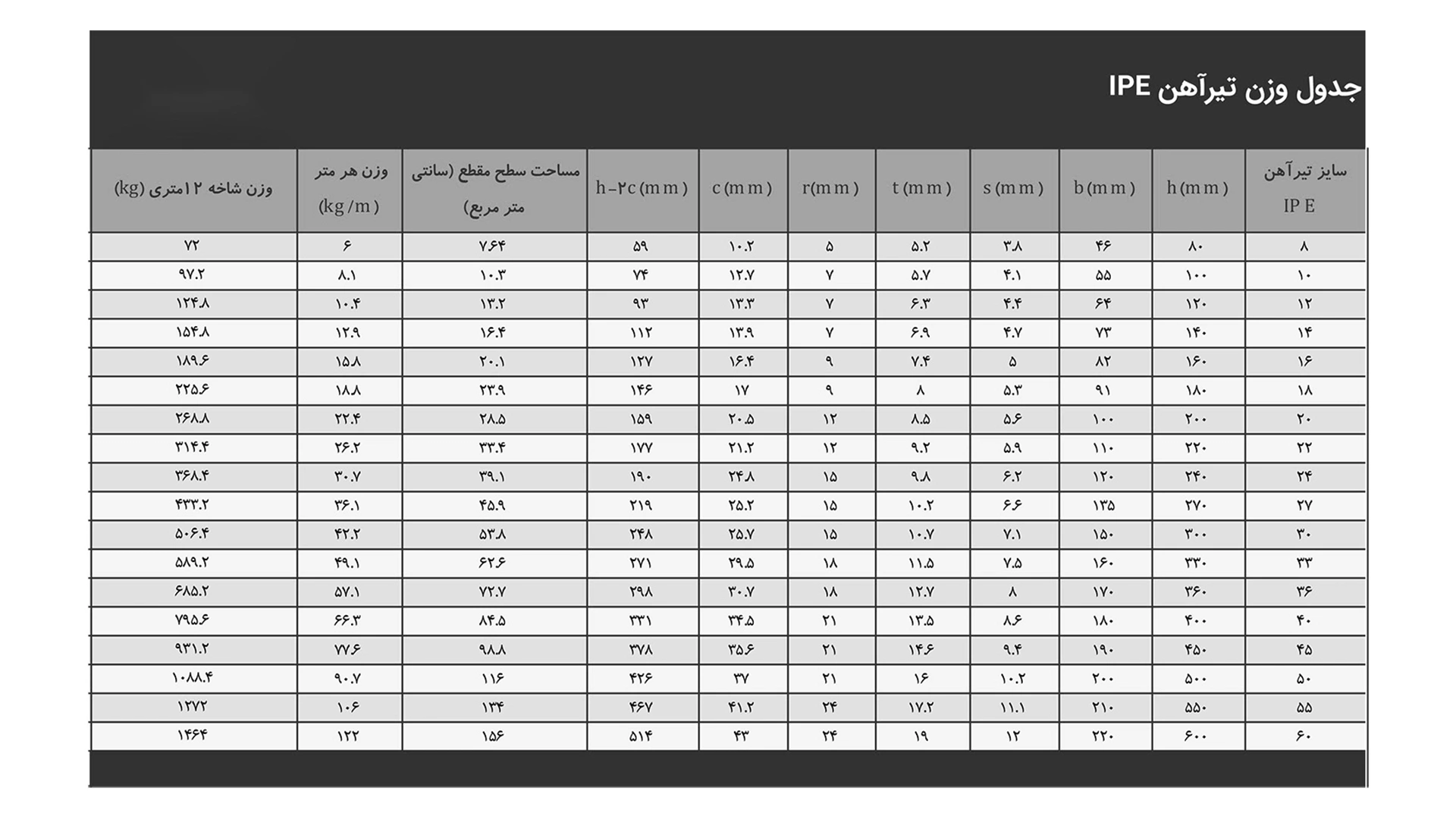

جدول اشتال؛ کتاب مقدس مهندسین

جدول اشتال (Stahlbau Profile)، یک جدول مهندسی استاندارد است که تمام مشخصات فنی و هندسی پروفیل‌های فولادی، از جمله تیرآهن‌ها را در خود جای داده است. این جدول، مرجع اصلی برای مهندسین طراح و همچنین ابزاری حیاتی برای خریداران جهت کنترل کیفیت است.

چگونه جدول اشتال را بخوانیم؟ (مثال برای IPE 18)

یک ردیف از جدول اشتال برای تیرآهن IPE 18 شامل اطلاعات زیر است:

• ارتفاع (h): ارتفاع کلی تیرآهن (برای IPE 18 برابر است با ۱۸۰ میلی‌متر).
• عرض بال (b): عرض بال‌ها (برای IPE 18 برابر است با ۹۱ میلی‌متر).
• ضخامت جان (ts): ضخامت قسمت عمودی یا جان تیرآهن (برای IPE 18 برابر است با ۵.۳ میلی‌متر).
• ضخامت بال (tg): ضخامت قسمت افقی یا بال تیرآهن (برای IPE 18 برابر است با ۸.۱ میلی‌متر).
• وزن هر متر (G): این مهم‌ترین عدد برای شما به عنوان خریدار است. وزن هر متر از تیرآهن IPE 18 طبق جدول اشتال باید ۱۸.۸ کیلوگرم باشد.
• سایر مشخصات: جدول شامل اطلاعات پیچیده‌تر مهندسی مانند ممان اینرسی (Jx, Jy)، اساس مقطع و… نیز هست که در فرآیند خرید، کاربرد مستقیم ندارند اما برای طراحان حیاتی هستند.

اهمیت کلیدی وزن: وزن تیرآهن به طور مستقیم با ابعاد و ضخامت‌های آن در ارتباط است. اگر وزن یک شاخه تیرآهن کمتر از مقدار استاندارد جدول اشتال باشد، به این معناست که تولیدکننده از ضخامت جان یا بال‌ها کاسته است. این کاهش ضخامت، مقاومت خمشی و برشی پروفیل را به شدت کاهش داده و استفاده از آن در سازه می‌تواند بسیار خطرآفرین باشد.

راهنمای خرید؛ از استعلام قیمت تا تحویل در محل

فرآیند خرید تیرآهن شامل چند مرحله کلیدی است که باید با دقت طی شوند.

گام اول: تعیین مشخصات فنی دقیق

قبل از هر اقدامی، باید از روی نقشه‌های سازه، مشخصات دقیق تیرآهن مورد نیاز خود را استخراج کنید. این مشخصات شامل:

• نوع استاندارد: (مثلاً IPE)
• سایز: (مثلاً ۱۴، ۱۶، ۱۸)
• طول شاخه: (معمولاً ۱۲ متر)
• مقدار مورد نیاز: (بر حسب شاخه یا کیلوگرم)
• کارخانه تولیدکننده: (در صورت تاکید مهندس طراح)

گام دوم: شناسایی تولیدکنندگان و فروشندگان معتبر

• کارخانه‌های اصلی: ذوب آهن اصفهان به عنوان معتبرترین و باکیفیت‌ترین تولیدکننده تیرآهن در ایران شناخته می‌شود. محصولات این کارخانه به دلیل داشتن وزن دقیق مطابق با جدول اشتال و کیفیت آلیاژی بالا، همواره انتخاب اول مهندسان حرفه‌ای است. کارخانه‌های دیگری مانند فولاد اهواز، فولاد کرمانشاه و… نیز از تولیدکنندگان مطرح هستند.
• فروشندگان: شما می‌توانید تیرآهن را از دو منبع اصلی تهیه کنید:
  • بنگاه‌ها و بازار آهن (بازار آزاد): مناسب برای خریدهای با حجم کمتر. در این حالت، اعتبار و سابقه فروشنده بسیار مهم است.
  • خرید مستقیم از بورس کالا یا کارخانه: مناسب برای پروژه‌های بزرگ و خرید در حجم‌های بالا (معمولاً بالای ۲۰ تن). این روش قیمت تمام‌شده را کاهش می‌دهد اما نیازمند فرآیندهای اداری و لجستیک پیچیده‌تر است.

گام سوم: استعلام قیمت و ثبت سفارش

قیمت تیرآهن به صورت روزانه و حتی لحظه‌ای در نوسان است. قبل از خرید، از چندین منبع معتبر استعلام قیمت بگیرید. قیمت معمولاً به دو صورت اعلام می‌شود:

• قیمت هر کیلوگرم: این قیمت پایه است.
• قیمت هر شاخه: که از حاصل‌ضرب وزن استاندارد هر شاخه در قیمت هر کیلو به دست می‌آید.

در هنگام ثبت سفارش، حتماً تمام مشخصات فنی، نام کارخانه، قیمت نهایی و شرایط تحویل را در پیش‌فاکتور به صورت مکتوب دریافت کنید.

چک‌لیست کاربردی بازرسی هنگام خرید و تحویل

این چک‌لیست، ابزار شما برای اطمینان از کیفیت و اصالت بار خریداری شده است. این بازرسی‌ها را قبل از تخلیه کامل بار در محل پروژه انجام دهید.

✅ چک‌لیست بازرسی تیرآهن

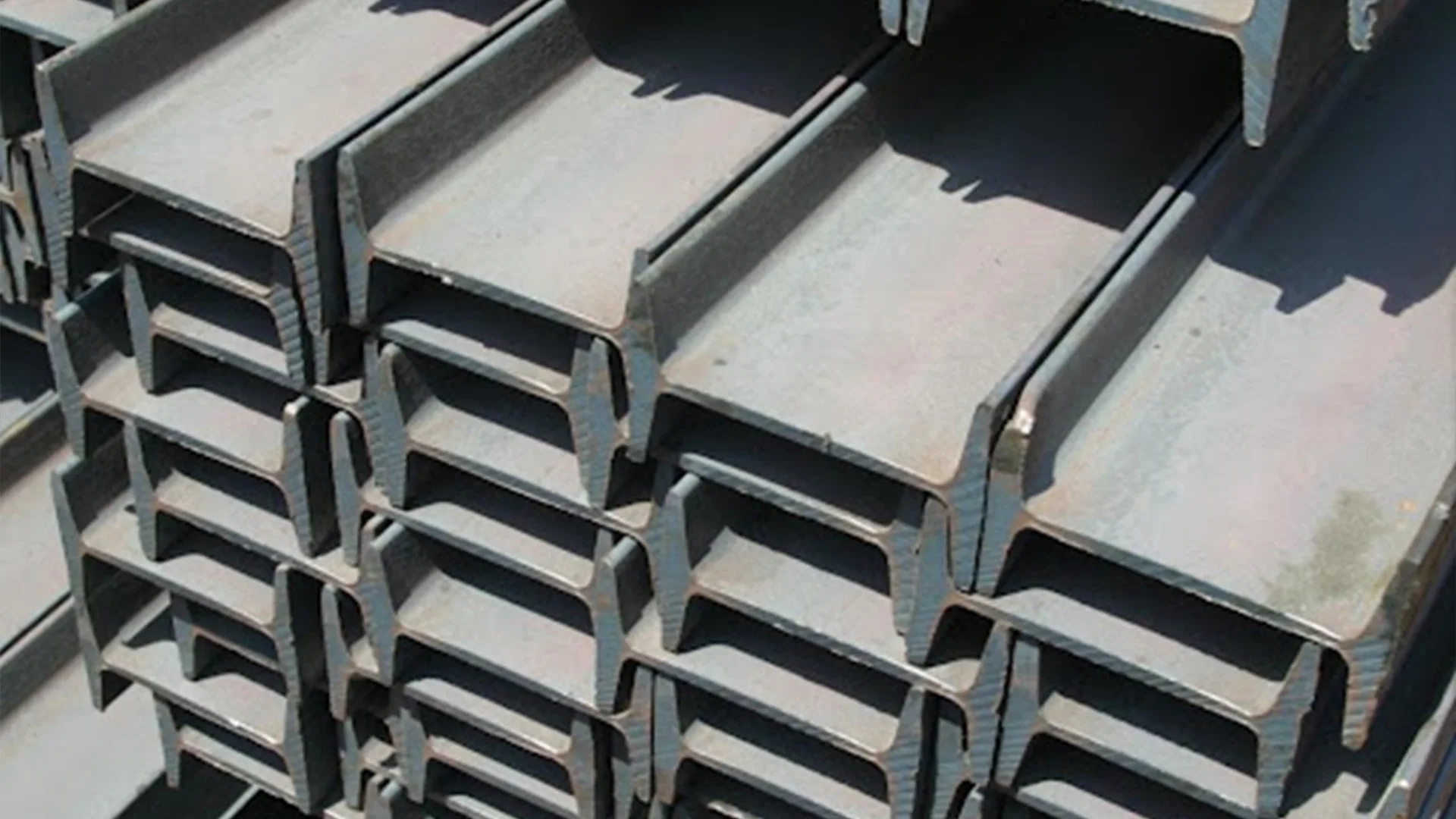

۱. بازرسی چشمی و ظاهری:

• بررسی پلاک و علائم اختصاری: هر بندیل (بسته) تیرآهن باید دارای یک پلاک فلزی باشد که اطلاعاتی مانند نام کارخانه، استاندارد، سایز و شماره ذوب روی آن حک شده باشد.
• بررسی علامت حک شده روی تیرآهن: کارخانه‌های معتبر (مانند ذوب آهن اصفهان با علامت اختصاری ESCO) آرم خود را در فواصل منظم روی جان تیرآهن حک می‌کنند. از وجود این علامت اطمینان حاصل کنید.
• بررسی زنگ‌زدگی: زنگ‌زدگی سطحی و قرمز رنگ (که با دست کشیدن پاک می‌شود) طبیعی و قابل قبول است. اما از تحویل گرفتن تیرآهن‌هایی با زنگ‌زدگی عمیق، پوسته‌ای و قهوه‌ای رنگ که باعث کاهش سطح مقطع شده است، خودداری کنید.
• بررسی تابیدگی و خمیدگی: به طول شاخه‌ها نگاه کنید. تیرآهن‌ها باید کاملاً صاف و مستقیم باشند. هرگونه خمیدگی یا پیچیدگی در طول شاخه، نشان‌دهنده کیفیت پایین یا آسیب در حمل و نقل است.

۲. کنترل ابعادی:

• اندازه‌گیری ارتفاع و عرض بال: با استفاده از کولیس یا متر دقیق، ارتفاع کلی و عرض بال چند نمونه از تیرآهن‌ها را اندازه‌گیری کرده و با مقادیر استاندارد جدول اشتال مقایسه کنید. تلورانس‌های جزئی قابل قبول است.
• اندازه‌گیری ضخامت جان و بال: این کار نیز با کولیس انجام می‌شود و یک روش دقیق برای کنترل کیفیت است.

۳. کنترل وزن (مهم‌ترین مرحله):

• درخواست باسکول: از فروشنده بخواهید که وزن دقیق کل بار را با ارائه برگه باسکول معتبر مشخص کند.
• محاسبه وزن هر شاخه: وزن کل بار را بر تعداد شاخه‌ها تقسیم کنید تا متوسط وزن هر شاخه به دست آید.
• مقایسه با جدول اشتال: متوسط وزن هر شاخه را با وزن استاندارد آن سایز در جدول اشتال مقایسه کنید.
• • مثال: شما ۱۰۰ شاخه تیرآهن IPE 18 خریداری کرده‌اید. وزن استاندارد هر شاخه ۱۸.۹۶ کیلوگرم است. وزن کل بار شما باید نزدیک به ۱۸۹۶ کیلوگرم باشد. اختلاف وزن بیش از ۲-۳ درصد (بسته به استاندارد کارخانه) می‌تواند نگران‌کننده باشد و باید موضوع را با فروشنده در میان بگذارید.

۴. بررسی گواهینامه فنی:

• درخواست برگه آنالیز شیمیایی (Certificate): برای پروژه‌های حساس و بزرگ، از فروشنده بخواهید که گواهی فنی یا سرتیفیکیت محصول را که شامل آنالیز دقیق ترکیبات شیمیایی و خواص مکانیکی (مانند تنش تسلیم) است، ارائه دهد.

تحلیل نهایی نبض ساختمان

خرید تیرآهن، یک فرآیند کاملاً فنی و مهندسی است که نباید آن را به یک معامله تجاری ساده تقلیل داد. از دیدگاه «نبض ساختمان»، مسئولیت اصلی در این فرآیند، بر عهده مهندس ناظر و مدیر پروژه است. اعتماد صرف به نام فروشنده یا قیمت پایین‌تر، می‌تواند ریسک بزرگی برای ایمنی سازه ایجاد کند. جدول اشتال و باسکول، دو ابزار قدرتمند و قابل اعتماد شما در این مسیر هستند.

تسلط بر استانداردها و مشخصات فنی، و مهم‌تر از آن، اجرای دقیق چک‌لیست بازرسی در هنگام تحویل، یک وظیفه حرفه‌ای است که کیفیت و اصالت مهم‌ترین بخش سازه شما را تضمین می‌کند. به یاد داشته باشید که اسکلت ساختمان، تنها بخشی از پروژه است که پس از اجرا، اصلاح آن تقریباً غیرممکن و بسیار پرهزینه است. بنابراین، وسواس و دقت در مرحله خرید، یک سرمایه‌گذاری هوشمندانه برای تضمین آینده پایدار و ایمن ساختمان شماست.

نبض ساختمان، صدای تخصص در صنعت ساخت‌وساز
