مکانیک خاک و آزمایش‌های ژئوتکنیک

وقتی یک پروژه ساختمانی قرار است روی یک زمین جدید اجرا شود، یکی از اساسی‌ترین پرسش‌هایی که باید پیش از طراحی و اجرا پاسخ داده شود این است که زمین زیر ساختمان چه ویژگی‌هایی دارد؟ ممکن است یک قطعه زمین در ظاهر کاملاً مناسب، صاف و متراکم به نظر برسد، اما چند متر پایین‌تر از سطح آن، لایه‌ای از خاک نرم، متراکم‌نبوده، پرشده، رسی، ماسه‌ای، اشباع یا حتی خاکی با رفتار بسیار متفاوت وجود داشته باشد. در واقع سطح زمین فقط بخش کوچکی از اطلاعات موردنیاز مهندس را در اختیار او قرار می‌دهد و بسیاری از مهم‌ترین ویژگی‌های ژئوتکنیکی در عمق زمین پنهان هستند. اینجاست که مطالعات ژئوتکنیک و گزارش مکانیک خاک وارد فرآیند طراحی ساختمان می‌شوند.

گزارش ژئوتکنیک در ساده‌ترین تعریف، سندی فنی است که نتایج مطالعات و آزمایش‌های انجام‌شده برای شناخت شرایط زمین پروژه را جمع‌آوری و تفسیر می‌کند. اما برای یک مهندس حرفه‌ای، گزارش ژئوتکنیک فقط چند جدول شامل عدد مقاومت، درصد رطوبت یا نتایج آزمایش SPT نیست. گزارش واقعی باید به یک سؤال مهم پاسخ بدهد: این زمین چگونه رفتار خواهد کرد و این رفتار چه تأثیری بر طراحی و اجرای ساختمان دارد؟ پاسخ به این سؤال نیازمند کنار هم قرار دادن اطلاعات گمانه‌ها، لایه‌بندی زمین، آزمایش‌های صحرایی، آزمایش‌های آزمایشگاهی، سطح آب زیرزمینی، شرایط بارگذاری و نوع سازه است.

اگر یک مهندس بدون تحلیل درست گزارش ژئوتکنیک، تنها به یک عدد مانند «ظرفیت باربری مجاز» نگاه کند و همان عدد را مستقیماً وارد طراحی کند، ممکن است بخش بسیار مهمی از مسئله را نادیده بگیرد. ظرفیت باربری فقط یکی از موضوعات مربوط به رفتار خاک است. نشست، تغییرشکل، مقاومت برشی، تراکم‌پذیری، شرایط آب زیرزمینی، پتانسیل روانگرایی، رفتار خاک‌های مسئله‌دار، شرایط گودبرداری و سازگاری خاک با نوع فونداسیون نیز می‌توانند تعیین‌کننده باشند.

به همین دلیل در این مقاله از نبض ساختمان قرار است گزارش ژئوتکنیک را مانند یک مهندس حرفه‌ای بخوانیم. از مفهوم مکانیک خاک شروع می‌کنیم، سپس سراغ اهداف مطالعات ژئوتکنیک، گمانه‌زنی، نمونه‌برداری، آزمایش SPT، دانه‌بندی، حدود اتربرگ، آزمایش‌های مقاومت و تراکم‌پذیری، سطح آب زیرزمینی، ظرفیت باربری، نشست، ضریب عکس‌العمل بستر، پارامترهای خاک، گودبرداری و در نهایت نحوه بررسی توصیه‌های فنی گزارش می‌رویم. هدف این است که در پایان مقاله، وقتی یک گزارش ژئوتکنیک مقابل شما قرار گرفت، بدانید از کجا شروع کنید، چه چیزهایی را کنترل کنید، به چه تناقض‌هایی حساس باشید و چه سؤال‌هایی از گزارش بپرسید.

نکته مهم: تفسیر نهایی گزارش ژئوتکنیک و تصمیم‌گیری درباره طراحی فونداسیون، سازه نگهبان یا سایر اجزای مهندسی باید توسط فرد متخصص و دارای صلاحیت و بر اساس مقررات و مدارک پروژه انجام شود. این مقاله یک راهنمای آموزشی برای درک و تحلیل گزارش است، نه جایگزین گزارش ژئوتکنیک یا طراحی مهندسی پروژه.

مکانیک خاک چیست؟

مکانیک خاک شاخه‌ای از مهندسی عمران است که رفتار خاک را در برابر بارگذاری، تغییر شکل، جریان آب و شرایط مختلف محیطی بررسی می‌کند. خاک برخلاف بسیاری از مصالح مهندسی، یک ماده کاملاً همگن و یکپارچه نیست. خاک از ذرات جامد، آب و هوا تشکیل شده و نسبت این سه جزء می‌تواند رفتار آن را به شکل قابل توجهی تغییر دهد.

برای مثال، یک خاک مشخص در حالت خشک ممکن است رفتاری متفاوت با همان خاک در حالت اشباع داشته باشد. همچنین خاک متراکم نسبت به خاک سست می‌تواند ظرفیت باربری و رفتار تغییرشکلی متفاوتی داشته باشد. دانه‌بندی، شکل ذرات، میزان رطوبت، چگالی، تراکم، ساختار لایه‌ها و تاریخچه تنش نیز از عواملی هستند که بر رفتار خاک اثر می‌گذارند.

مهندس ژئوتکنیک تلاش می‌کند این رفتار را به زبان عدد و مدل مهندسی تبدیل کند. برای این کار، اطلاعاتی مانند وزن مخصوص، رطوبت، دانه‌بندی، مقاومت برشی، چسبندگی، زاویه اصطکاک داخلی، نفوذپذیری، تراکم‌پذیری و سایر پارامترهای موردنیاز تعیین می‌شوند.

اما مهم است بدانیم که هیچ‌کدام از این پارامترها به تنهایی رفتار کامل خاک را توصیف نمی‌کنند. برای مثال داشتن زاویه اصطکاک داخلی یک لایه ماسه‌ای بدون دانستن وضعیت تراکم، سطح آب و شرایط بارگذاری نمی‌تواند تصویر کاملی از رفتار آن لایه ارائه دهد.

چرا مطالعات ژئوتکنیک برای ساختمان ضروری است؟

بار ساختمان در نهایت به زمین منتقل می‌شود. اگر مسیر انتقال بار را از سقف شروع کنیم، نیروها از سقف به تیرها، از تیرها به ستون‌ها و در نهایت از ستون‌ها به فونداسیون منتقل می‌شوند. فونداسیون نیز این نیروها را به خاک منتقل می‌کند.

بنابراین طراحی سازه بدون شناخت مناسب از زمین، مثل طراحی یک سیستم باربر بدون شناخت تکیه‌گاه آن است.

مطالعات ژئوتکنیک کمک می‌کنند مشخص شود:

• چه لایه‌هایی در زیر زمین وجود دارند؟
• ضخامت هر لایه چقدر است؟
• جنس و طبقه‌بندی خاک چیست؟
• مقاومت خاک چقدر است؟
• سطح آب زیرزمینی کجاست؟
• خاک در برابر بار ساختمان چه مقدار تغییر شکل می‌دهد؟
• چه نوع فونداسیونی مناسب‌تر است؟
• آیا مشکل نشست وجود دارد؟
• آیا گودبرداری نیاز به پایدارسازی ویژه دارد؟
• آیا خاک مسئله‌دار است؟
• آیا احتمال روانگرایی وجود دارد؟
• آیا خاک دستی یا لایه‌های نامطمئن در سایت وجود دارد؟

در نتیجه گزارش ژئوتکنیک می‌تواند مستقیماً بر تصمیم‌هایی مانند انتخاب نوع فونداسیون، عمق استقرار پی، ابعاد اولیه پی، نحوه اجرای گود و برخی تمهیدات اجرایی اثر بگذارد.

گزارش ژئوتکنیک دقیقاً چه چیزی را به مهندس می‌گوید؟

یک گزارش ژئوتکنیک خوب باید به زبان مهندسی توضیح دهد که شرایط زیرسطحی پروژه چگونه است و این شرایط چه پیامدهایی برای طراحی و اجرا دارند.

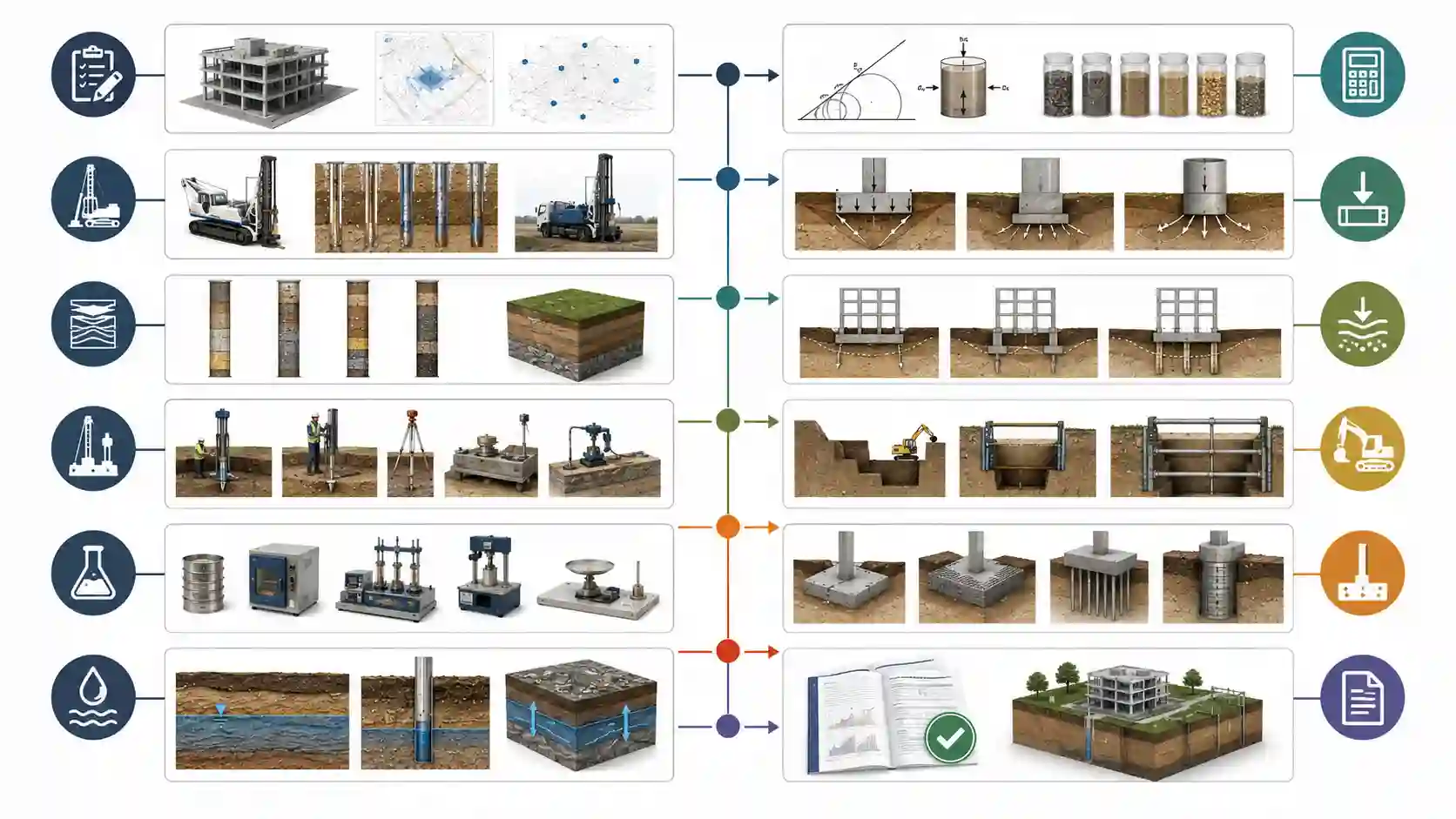

در یک گزارش کامل معمولاً با بخش‌هایی مانند موارد زیر مواجه می‌شویم:

نکته مهم این است که بخش نتیجه‌گیری را نباید بدون خواندن بخش‌های قبلی مطالعه کرد.

اگر در پایان گزارش نوشته شده باشد که فونداسیون سطحی مناسب است، یک مهندس حرفه‌ای باید بتواند بررسی کند این نتیجه‌گیری بر چه شواهدی استوار است.

اولین قدم برای تحلیل گزارش ژئوتکنیک چیست؟

اولین قدم، فهمیدن مشخصات پروژه است.

قبل از اینکه به آزمایش‌ها نگاه کنید، بدانید پروژه چه نوع ساختمانی است، چند طبقه دارد، زیرزمین دارد یا خیر، ابعاد تقریبی آن چیست، بارهای آن در چه حدی هستند و گودبرداری تا چه عمقی انجام خواهد شد.

این موضوع بسیار مهم است، زیرا یک گزارش ژئوتکنیک برای ساختمان دو طبقه را نمی‌توان بدون بررسی مجدد برای یک ساختمان بلندمرتبه استفاده کرد.

همچنین باید محدوده و موقعیت پروژه را بررسی کنید. شرایط یک زمین در منطقه‌ای مسطح با یک زمین شیب‌دار، یا زمین آزاد با قطعه‌ای محصور بین چند ساختمان قدیمی، می‌تواند کاملاً متفاوت باشد.

بنابراین پیش از خواندن عددها، این سؤال را بپرسید:

«این گزارش برای چه مسئله‌ای تهیه شده است؟»

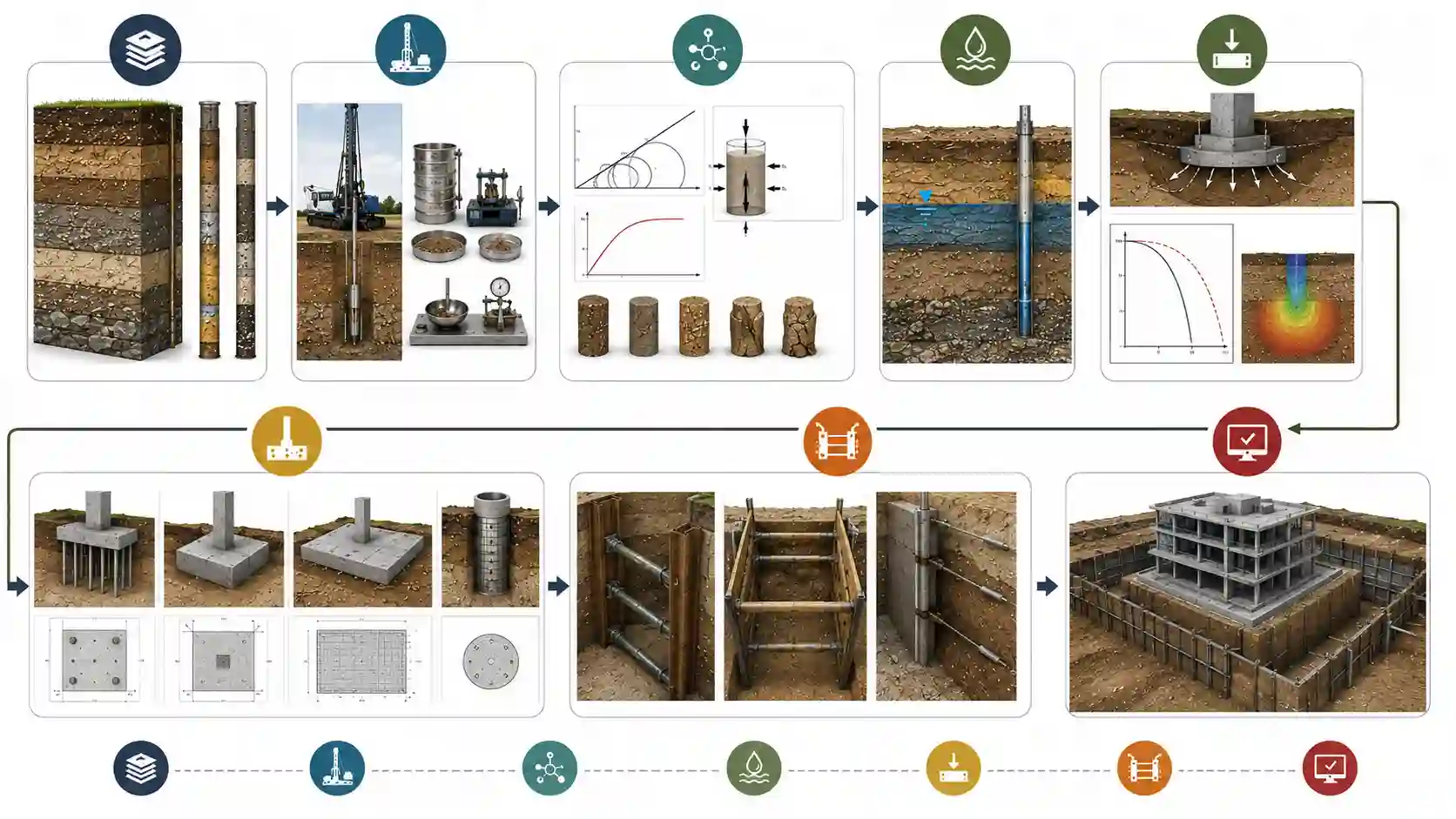

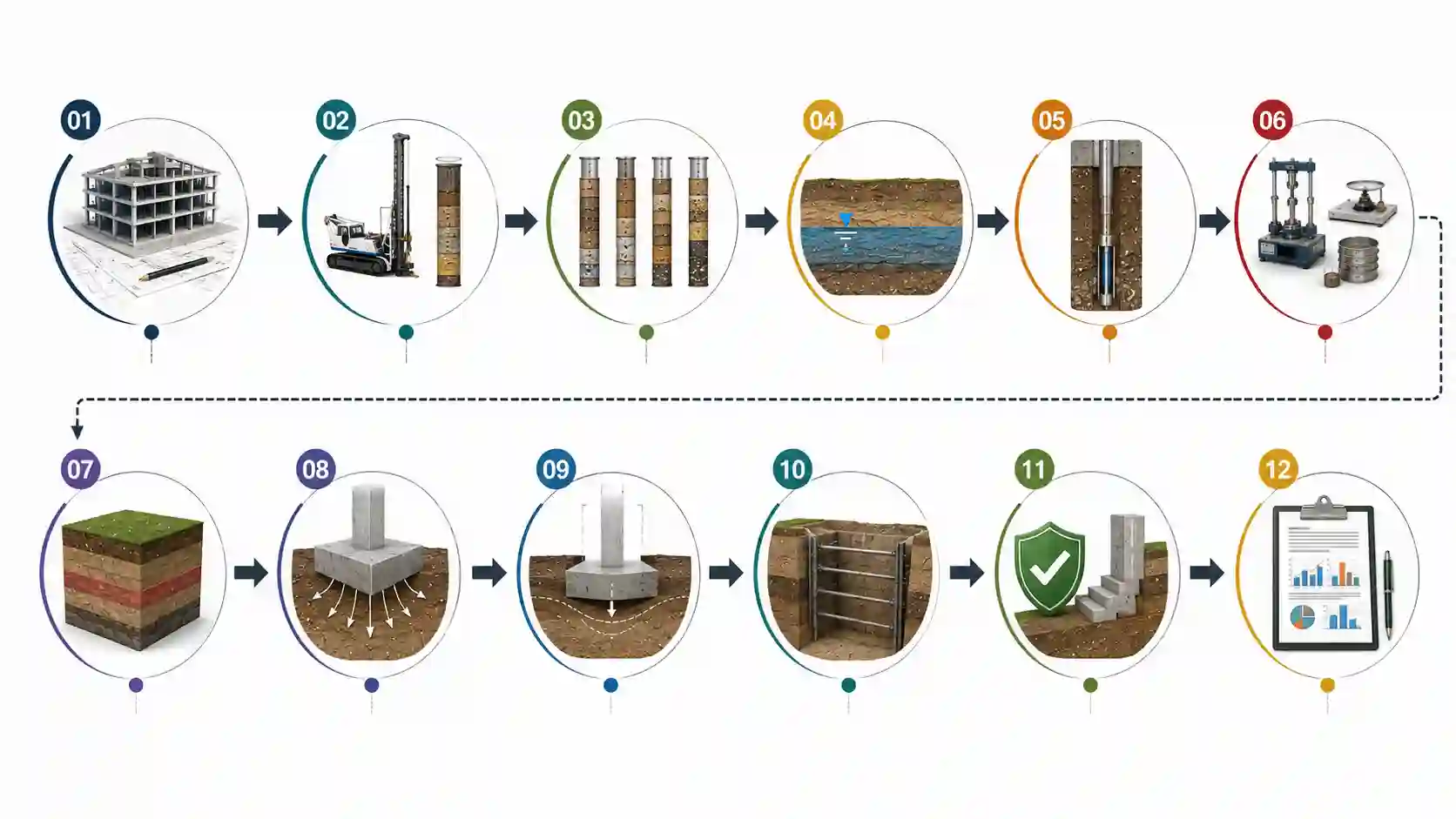

ساختار کلی تحلیل حرفه‌ای گزارش ژئوتکنیک

می‌توان فرآیند مطالعه گزارش را به شکل زیر در نظر گرفت:

۱. شناخت پروژه

↓

۲. بررسی روش مطالعات

↓

۳. خواندن لاگ گمانه‌ها

↓

۴. بررسی سطح آب زیرزمینی

↓

۵. بررسی نتایج آزمایش‌های صحرایی

↓

۶. بررسی آزمایش‌های آزمایشگاهی

↓

۷. شناخت لایه‌های کنترل‌کننده

↓

۸. بررسی پارامترهای طراحی

↓

۹. بررسی ظرفیت باربری

↓

۱۰. بررسی نشست

↓

۱۱. بررسی گودبرداری و شرایط جانبی

↓

۱۲. بررسی توصیه نهایی

این ترتیب کمک می‌کند گزارش را از حالت «جمعی از اعداد» به یک مدل ذهنی از زمین تبدیل کنید.

گمانه چیست؟

گمانه یک حفرة اکتشافی است که برای شناخت لایه‌های زیرسطحی زمین ایجاد می‌شود.

هدف از گمانه این است که مهندس بتواند شرایط زمین را در عمق‌های مختلف مشاهده و نمونه‌برداری کند و آزمایش‌های لازم را انجام دهد.

تعداد و عمق گمانه‌ها به عواملی مانند:

• ابعاد پروژه
• اهمیت سازه
• تعداد طبقات
• عمق فونداسیون
• شرایط زمین
• پیچیدگی لایه‌بندی
• وجود زیرزمین
• حساسیت پروژه

وابسته است.

یک اشتباه رایج این است که تصور کنیم «هرچه آزمایش بیشتر باشد، گزارش بهتر است». تعداد آزمایش مهم است، اما پوشش مناسب زمین و کیفیت داده‌ها نیز اهمیت بسیار زیادی دارد.

آیا یک گمانه برای کل پروژه کافی است؟

معمولاً نباید بدون بررسی شرایط پروژه چنین فرضی داشته باشیم.

زمین ممکن است در فاصله کوتاهی نیز تغییر کند. بنابراین اگر پروژه بزرگ باشد یا شرایط زمین ناهمگن باشد، یک گمانه ممکن است تصویر کاملی از سایت ایجاد نکند.

یک مهندس حرفه‌ای هنگام مطالعه گزارش باید به این موضوع توجه کند که:

آیا گمانه‌ها به اندازه کافی وضعیت کل محدوده سازه را پوشش می‌دهند؟

اگر در یک پروژه بزرگ تنها اطلاعات محدودی وجود داشته باشد، باید میزان عدم قطعیت آن را در نظر گرفت.

لاگ گمانه چیست؟

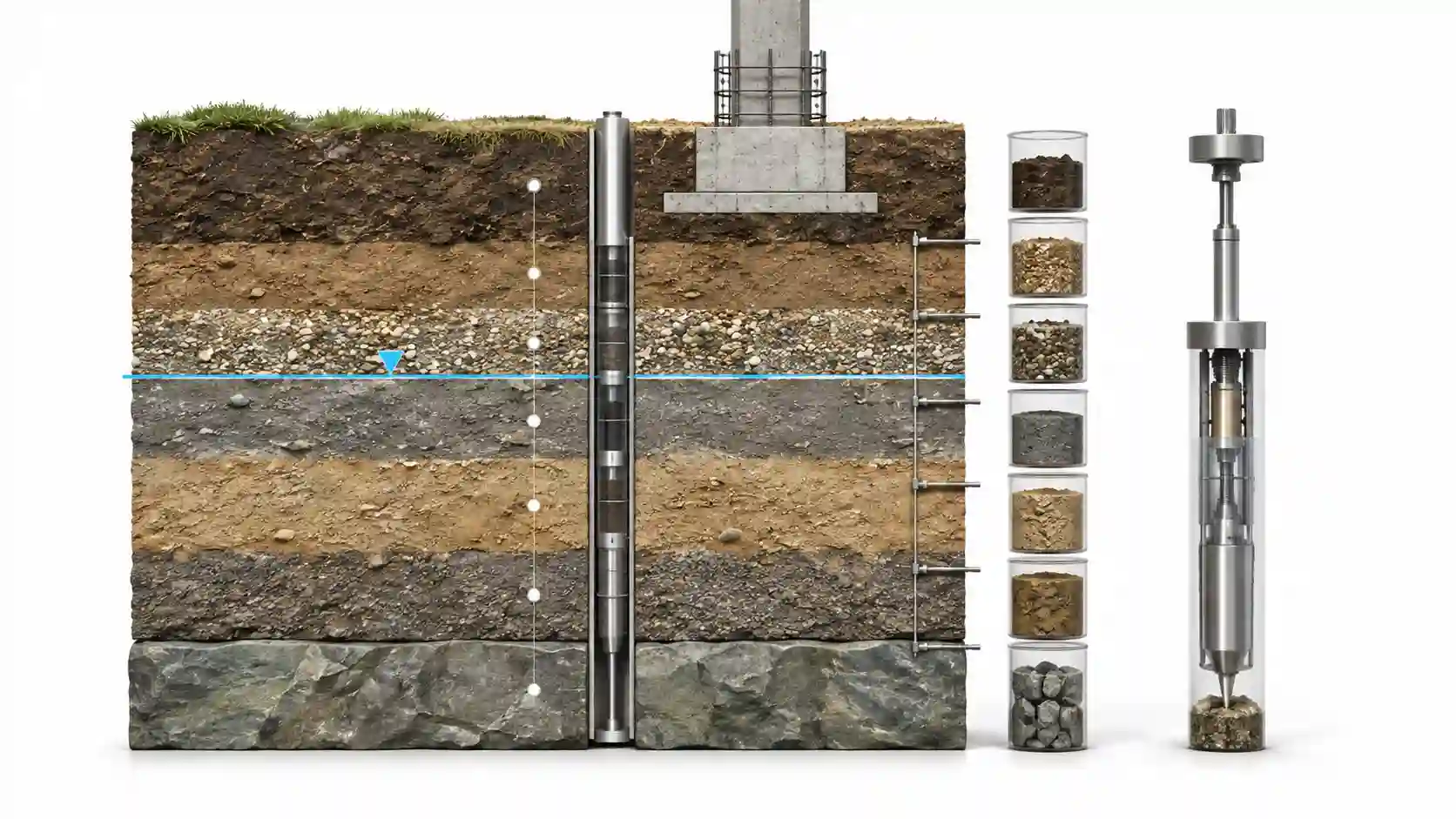

Borehole Log یا لاگ گمانه یکی از مهم‌ترین بخش‌های گزارش ژئوتکنیک است.

لاگ گمانه در واقع شناسنامه عمودی زمین در محل گمانه است و نشان می‌دهد در هر عمق چه نوع لایه‌ای مشاهده شده است.

در یک لاگ معمولاً می‌توان اطلاعاتی مانند:

• عمق
• نوع خاک
• رنگ
• وضعیت رطوبت
• تراکم نسبی
• قوام
• نتایج SPT
• نمونه‌برداری
• سطح آب

را مشاهده کرد.

چگونه لاگ گمانه را حرفه‌ای بخوانیم؟

برای خواندن لاگ، ابتدا باید آن را مانند یک مقطع عمودی از زمین تصور کنید.

مثلاً فرض کنید گزارش نشان می‌دهد:

سطح زمین تا عمق مشخصی از خاک پرشده تشکیل شده، سپس یک لایه ماسه‌ای متراکم، بعد لایه‌ای رسی و در عمق بیشتر سنگ یا خاک بسیار متراکم وجود دارد.

در این حالت شما باید بلافاصله چند سؤال مطرح کنید:

فونداسیون قرار است روی کدام لایه قرار بگیرد؟

آیا لایه روی بستر مناسب است؟

آیا لایه ضعیف زیر فونداسیون وجود دارد؟

آیا آب زیرزمینی به یکی از این لایه‌ها مربوط است؟

آیا گودبرداری باعث تغییر شرایط لایه‌ها می‌شود؟

همین سؤال‌ها گزارش را از یک جدول به یک ابزار تصمیم‌گیری تبدیل می‌کنند.

خاک پرشده یا Fill چیست؟

خاک پرشده به خاک یا مصالحی گفته می‌شود که به صورت طبیعی تشکیل نشده‌اند و در گذشته به سایت اضافه شده‌اند.

این نوع خاک می‌تواند از نظر تراکم، ترکیب و کیفیت بسیار متغیر باشد.

ممکن است خاک پرشده به‌خوبی متراکم شده باشد یا شامل مصالح نامناسب، نخاله یا مواد ناهمگون باشد.

از نظر مهندسی، برخورد با خاک پرشده نیازمند توجه خاص است؛ زیرا صرفاً مشاهده عنوان «Fill» به معنی نامناسب بودن قطعی آن نیست، اما همچنین نباید بدون بررسی، رفتار آن را معادل خاک طبیعی فرض کرد.

چرا لایه‌بندی خاک مهم است؟

خاک زیر یک ساختمان معمولاً یک توده کاملاً یکنواخت نیست.

ممکن است چند لایه متفاوت در عمق وجود داشته باشد.

برای مثال:

هر لایه ممکن است رفتار متفاوتی داشته باشد.

اگر فونداسیون در لایه اول قرار بگیرد ولی لایه دوم بسیار ضعیف باشد، نمی‌توان فقط بر اساس ویژگی لایه اول درباره نشست تصمیم گرفت.

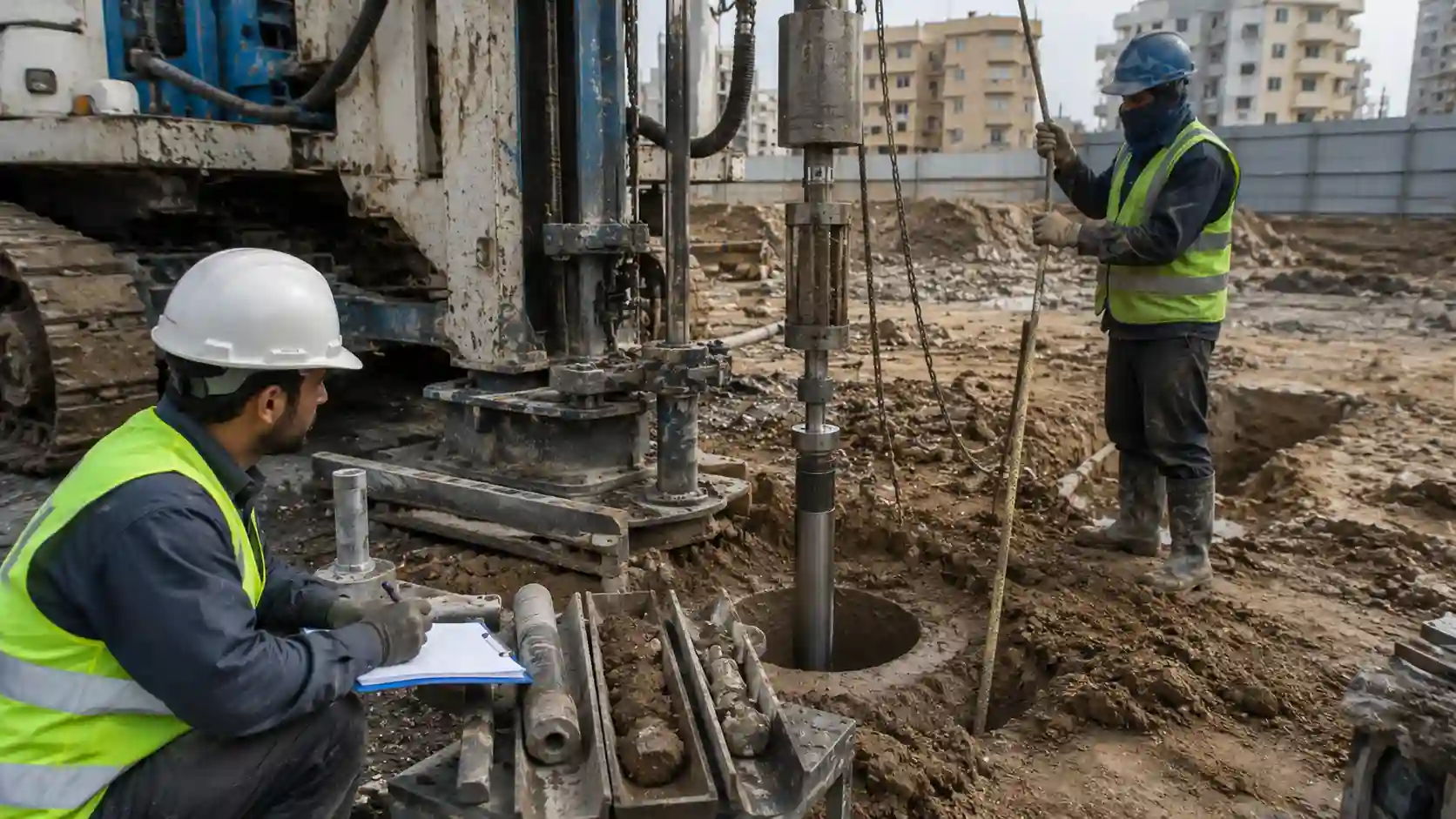

آزمایش SPT چیست؟

یکی از رایج‌ترین آزمایش‌های صحرایی در مطالعات ژئوتکنیک، Standard Penetration Test یا SPT است.

در این آزمایش، با وارد کردن نمونه‌گیر استاندارد به داخل خاک و ثبت تعداد ضربه‌های مورد نیاز برای نفوذ مشخص، شاخصی به دست می‌آید که به مقاومت یا تراکم خاک ارتباط دارد.

SPT به دلیل سادگی نسبی، کاربرد گسترده‌ای در پروژه‌های ساختمانی دارد.

اما یک مهندس حرفه‌ای نباید عدد SPT را بدون بررسی شرایط آزمایش و اصلاحات مربوطه تفسیر کند.

عدد N در آزمایش SPT چیست؟

نتیجه متداول آزمایش SPT با پارامتر N-value بیان می‌شود.

به زبان ساده، N نشان‌دهنده تعداد ضربه مورد نیاز برای نفوذ بخش مشخصی از نمونه‌گیر استاندارد پس از مرحله اولیه نفوذ است.

اما N خام همیشه همان عددی نیست که باید مستقیماً در روابط طراحی استفاده شود.

شرایط تجهیزات، انرژی چکش، قطر گمانه، نوع نمونه‌گیر، طول میله‌ها و برخی عوامل دیگر می‌توانند روی عدد اندازه‌گیری‌شده اثر بگذارند.

به همین دلیل در تحلیل حرفه‌ای باید به N اصلاح‌شده و روش اصلاح استفاده‌شده توجه کرد.

آیا N بزرگ‌تر همیشه یعنی خاک بهتر؟

به‌صورت کلی، افزایش مقاومت نفوذ می‌تواند نشان‌دهنده خاک متراکم‌تر یا مقاوم‌تر باشد، اما پاسخ مطلق «بله» نیست.

تفسیر N به نوع خاک وابسته است.

در خاک‌های رسی، تفسیر SPT با خاک‌های ماسه‌ای متفاوت است. همچنین در خاک‌های درشت‌دانه، شرایط آب و دانه‌بندی نیز اهمیت دارند.

بنابراین جمله‌ای مانند:

N = 30، پس این خاک کاملاً مناسب است.

از نظر مهندسی کافی نیست.

باید بدانیم:

• نوع خاک چیست؟
• N مربوط به چه عمقی است؟
• شرایط آب چیست؟
• آیا N اصلاح شده است؟
• آیا نمونه در خاک مناسب گرفته شده؟
• ساختار لایه چگونه است؟

آزمایش دانه‌بندی خاک چیست؟

آزمایش دانه‌بندی برای تعیین توزیع اندازه ذرات خاک انجام می‌شود.

این آزمایش کمک می‌کند بفهمیم خاک از نظر اندازه ذرات چه ساختاری دارد و تا چه حد شامل:

• شن
• ماسه
• لای
• رس

است.

دانه‌بندی یکی از پایه‌های مهم طبقه‌بندی خاک و تحلیل بسیاری از رفتارهای مهندسی آن است.

چرا دانه‌بندی اهمیت دارد؟

اندازه و توزیع ذرات می‌تواند روی:

• نفوذپذیری
• تراکم
• مقاومت برشی
• رفتار زهکشی
• نشست
• حساسیت به آب

اثر بگذارد.

مثلاً خاک ماسه‌ای تمیز معمولاً نسبت به خاک رسی رفتاری متفاوت در برابر جریان آب دارد.

بنابراین آزمایش دانه‌بندی فقط برای اسم‌گذاری خاک نیست؛ بلکه بخشی از شناخت رفتار آن است.

آزمایش هیدرومتری چیست؟

برای بررسی ذرات بسیار ریز خاک، به‌خصوص بخشی که با الک معمولی به‌خوبی قابل تفکیک نیست، از روش‌هایی مانند هیدرومتری استفاده می‌شود.

این آزمایش در شناخت درصد ذرات ریز و در طبقه‌بندی برخی خاک‌ها اهمیت دارد.

ترکیب نتایج الک و هیدرومتری می‌تواند یک منحنی دانه‌بندی کامل‌تر ارائه کند.

حدود اتربرگ چیست؟

Atterberg Limits مجموعه‌ای از حدودی هستند که برای توصیف رفتار خاک‌های ریزدانه مانند رس و لای استفاده می‌شوند.

مهم‌ترین حدود عبارت‌اند از:

• حد روانی
• حد خمیری
• حد انقباض

از این پارامترها می‌توان برای محاسبه شاخص خمیری و طبقه‌بندی و ارزیابی رفتار خاک استفاده کرد.

حد روانی و حد خمیری چه هستند؟

به زبان ساده، حد روانی و حد خمیری نقاطی هستند که تغییر حالت رفتاری خاک ریزدانه را توصیف می‌کنند.

از تفاوت حد روانی و حد خمیری، شاخص خمیری یا PI به دست می‌آید.

هرچه برخی خاک‌های رسی پلاستیک‌تر باشند، تغییر رفتار آن‌ها با تغییر رطوبت می‌تواند بیشتر باشد.

شاخص خمیری یا PI چیست؟

به طور ساده:

PI = LL – PL

که در آن:

• LL = حد روانی
• PL = حد خمیری

است.

PI یکی از پارامترهای مهم برای توصیف رفتار خاک ریزدانه است.

اما این شاخص نیز باید در کنار نوع کانی‌های خاک، شرایط رطوبتی، ساختار و سایر داده‌ها تفسیر شود.

آزمایش تحکیم چیست؟

آزمایش تحکیم یا Consolidation Test یکی از آزمایش‌های بسیار مهم برای خاک‌های تراکم‌پذیر، به‌خصوص خاک‌های رسی است.

این آزمایش کمک می‌کند رفتار خاک در برابر افزایش تنش و خارج‌شدن تدریجی آب از حفرات آن بررسی شود.

در خاک‌های رسی اشباع، بارگذاری می‌تواند باعث افزایش فشار آب منفذی شود و با گذشت زمان، آب از خاک خارج شده و خاک تغییر حجم دهد.

این فرآیند به موضوع نشست تحکیمی مرتبط است.

چرا تحکیم برای ساختمان مهم است؟

فرض کنید یک ساختمان روی لایه‌ای از خاک نرم رسی ساخته شود.

بعد از اعمال بار ساختمان، ممکن است خاک در طول زمان نشست کند.

اگر این نشست زیاد باشد، می‌تواند باعث:

• ترک دیوارها
• تغییر شکل کف
• آسیب به اجزای غیرسازه‌ای
• گیرکردن درها
• آسیب به تأسیسات
• و در شرایط خاص اثرگذاری بر سازه

شود.

به همین دلیل در زمین‌های نرم، مطالعه نشست اهمیت ویژه‌ای پیدا می‌کند.

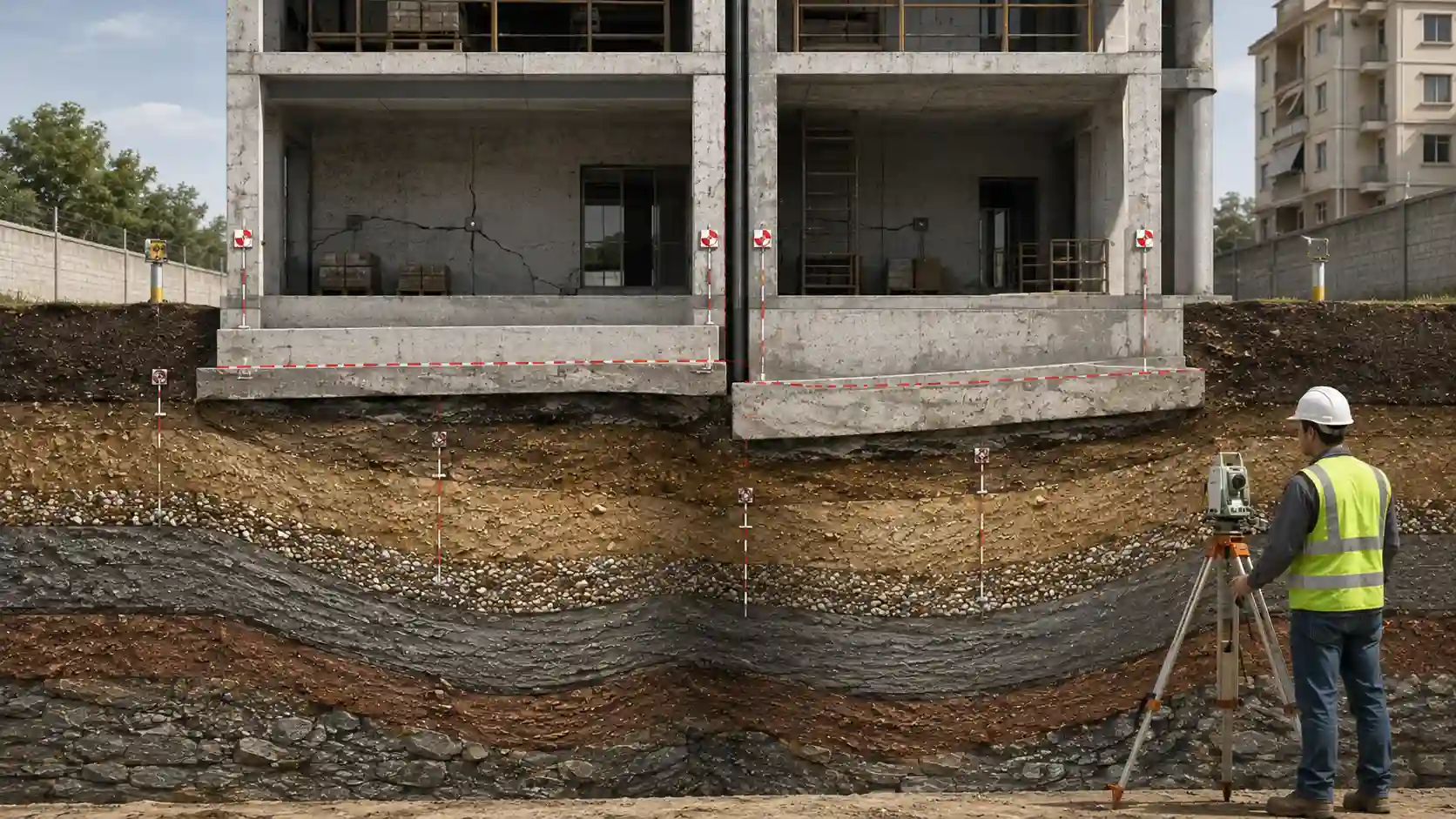

نشست خاک چیست؟

نشست به کاهش ارتفاع یا تغییر شکل عمودی خاک در اثر بارگذاری یا عوامل دیگر گفته می‌شود.

به طور ساده، وقتی ساختمان روی زمین بار وارد می‌کند، خاک ممکن است تغییر شکل دهد.

اما نشست فقط یک عدد نیست؛ مقدار، سرعت و یکنواختی نشست اهمیت دارد.

تفاوت نشست کل و نشست اختلافی چیست؟

نشست کل یعنی ساختمان یا یک بخش از زمین چه مقدار پایین می‌رود.

اما یکی از نگرانی‌های مهم‌تر، نشست اختلافی است.

اگر دو قسمت ساختمان به اندازه متفاوت نشست کنند، سازه و اجزای معماری دچار تغییر شکل نسبی می‌شوند.

به همین دلیل در بسیاری از پروژه‌ها یکنواختی نشست اهمیت زیادی دارد.

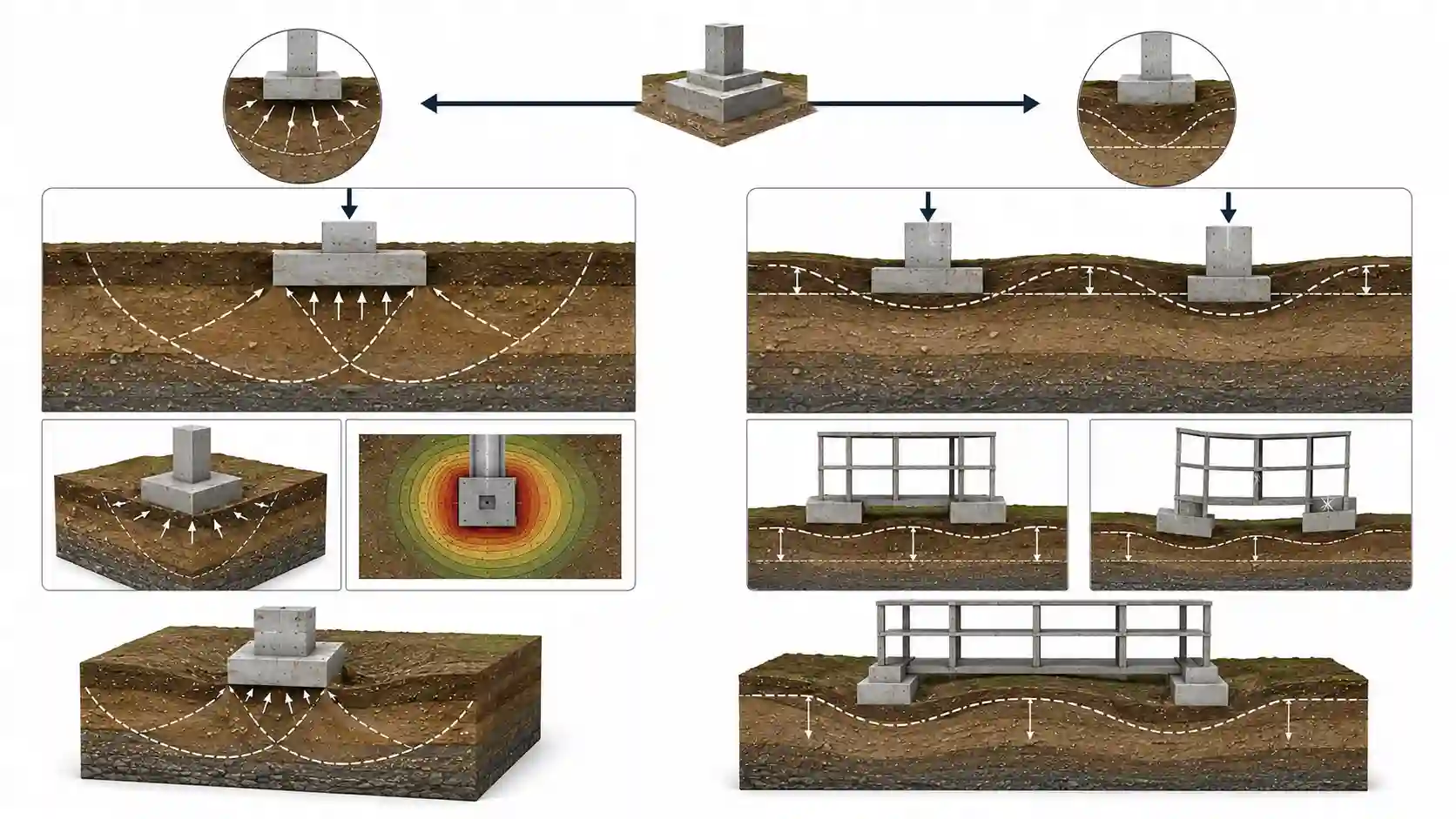

آیا فقط ظرفیت باربری مهم است؟

خیر.

این یکی از مهم‌ترین نکاتی است که در تحلیل گزارش ژئوتکنیک باید به خاطر داشته باشید.

ممکن است خاک از نظر ظرفیت باربری مناسب باشد اما نشست آن برای پروژه قابل قبول نباشد.

بنابراین طراحی فونداسیون باید به صورت همزمان از دو دید بررسی شود:

ظرفیت باربری

و

تغییر شکل و نشست

در واقع فونداسیونی مناسب است که هم از نظر مقاومت و هم از نظر تغییرشکل شرایط قابل قبول داشته باشد.

ظرفیت باربری خاک چیست؟

ظرفیت باربری نشان‌دهنده توان زمین برای تحمل بارهای منتقل‌شده از فونداسیون بدون وقوع گسیختگی نامطلوب خاک است.

اما مفهوم ظرفیت باربری چند شکل دارد و در گزارش‌ها ممکن است عباراتی مانند:

• Ultimate Bearing Capacity
• Allowable Bearing Capacity
• Net Bearing Capacity
• Gross Bearing Capacity

را ببینید.

بنابراین نباید فقط یک عدد را ببینید و تصور کنید تمام مفهوم ظرفیت باربری همین است.

تفاوت ظرفیت باربری نهایی و مجاز

ظرفیت نهایی مربوط به شرایطی است که خاک به وضعیت گسیختگی نزدیک می‌شود.

ظرفیت مجاز معمولاً با در نظر گرفتن ملاحظات ایمنی و یا محدودیت‌های تغییر شکل، به عنوان مقدار قابل استفاده در طراحی تعریف می‌شود.

اما شکل دقیق این تعریف باید با روش طراحی و مبانی گزارش تطبیق داده شود.

اگر در یک گزارش عددی به عنوان «ظرفیت مجاز» ارائه شده است، مهندس باید بررسی کند این عدد:

• با چه روش تحلیلی به دست آمده؟
• برای چه عرض پی‌ای است؟
• در چه عمقی؟
• با چه سطح آب؟
• برای چه شرایط بارگذاری؟
• آیا کنترل نشست نیز انجام شده؟

آیا ظرفیت باربری یک عدد ثابت برای کل زمین است؟

معمولاً خیر.

ظرفیت باربری می‌تواند به عوامل مختلفی وابسته باشد:

• عرض پی
• عمق پی
• نوع پی
• نوع خاک
• وزن مخصوص
• مقاومت برشی
• سطح آب
• شکل پی
• شرایط بارگذاری

بنابراین اگر در گزارش یک عدد ظرفیت باربری مشاهده کردید، باید مشخصات استفاده از آن نیز همراهش بررسی شود.

پارامترهای مقاومت برشی خاک

یکی از بخش‌های مهم گزارش ژئوتکنیک، پارامترهای مقاومت برشی است.

دو پارامتر شناخته‌شده عبارت‌اند از:

چسبندگی یا c

و

زاویه اصطکاک داخلی یا φ

در یک بیان ساده، این پارامترها در توصیف مقاومت خاک در برابر برش نقش دارند.

در مدل‌های ساده‌تر، مقاومت برشی خاک را می‌توان با رابطه‌ای از جنس:

τ = c + σ’ tanφ

توصیف کرد.

که در آن σ’ تنش مؤثر است.

این رابطه ساده اما بسیار مهم است؛ زیرا نشان می‌دهد فشار آب منفذی و تنش مؤثر چگونه می‌توانند روی مقاومت خاک اثر بگذارند.

تنش مؤثر چیست؟

یکی از مفاهیم بنیادی مکانیک خاک، مفهوم Effective Stress است.

به زبان ساده، تنشی که واقعاً توسط اسکلت خاک تحمل می‌شود با تنش کل یکسان نیست و فشار آب منفذی روی آن اثر دارد.

در بیان کلاسیک:

σ’ = σ – u

که:

• σ = تنش کل
• u = فشار آب منفذی
• σ’ = تنش مؤثر

است.

این رابطه ساده نشان می‌دهد چرا آب زیرزمینی می‌تواند رفتار خاک را تغییر دهد.

چرا آب زیرزمینی در گزارش ژئوتکنیک اهمیت دارد؟

سطح آب زیرزمینی یکی از مهم‌ترین بخش‌های گزارش است.

آب می‌تواند بر:

• وزن مؤثر خاک
• مقاومت برشی
• ظرفیت باربری
• نشست
• گودبرداری
• فشار جانبی
• پایداری شیروانی
• روانگرایی
• آب‌بندی زیرزمین

اثر بگذارد.

بنابراین وقتی گزارش را مطالعه می‌کنید، پیدا کردن محل و وضعیت آب زیرزمینی باید یکی از اولین کارها باشد.

سطح آب زیرزمینی را چگونه تحلیل کنیم؟

فرض کنید در گزارش نوشته شده سطح آب در عمق مشخصی مشاهده شده است.

نباید فقط همین عدد را یادداشت کنید.

باید بررسی کنید:

• آب در چه تاریخی اندازه‌گیری شده؟
• آیا اندازه‌گیری در زمان حفاری انجام شده یا پس از تعادل؟
• آیا در همه گمانه‌ها سطح آب یکسان بوده؟
• آیا امکان نوسان فصلی وجود دارد؟
• آیا گزارش درباره آب محبوس یا لایه‌های آب‌دار توضیح داده؟
• عمق گود پروژه چقدر است؟
• تراز فونداسیون کجاست؟

این موارد می‌توانند تصویر واقعی‌تری از شرایط آب فراهم کنند.

آب زیرزمینی و گودبرداری

فرض کنید تراز کف گود پایین‌تر از سطح آب زیرزمینی باشد.

در این حالت باید مسئله ورود آب، فشار آب و روش کنترل آن از قبل بررسی شود.

ممکن است راهکارهایی مانند:

• زهکشی
• پمپاژ
• چاه
• Wellpoint
• دیوار آب‌بند
• سیستم‌های جمع‌آوری آب

مطرح شوند.

انتخاب روش وابسته به شرایط پروژه است.

روانگرایی خاک چیست؟

روانگرایی یکی از پدیده‌های مهم ژئوتکنیکی است که معمولاً در خاک‌های دانه‌ای سست و اشباع و در شرایط بارگذاری‌های شدید و سریع مانند زلزله مورد بررسی قرار می‌گیرد.

در شرایط مناسب، افزایش فشار آب منفذی می‌تواند باعث کاهش تنش مؤثر و کاهش شدید مقاومت خاک شود.

به همین دلیل اگر پروژه در منطقه‌ای با خاک ماسه‌ای اشباع و شرایط لرزه‌ای مشخص قرار داشته باشد، بررسی پتانسیل روانگرایی می‌تواند اهمیت زیادی داشته باشد.

آیا هر خاک ماسه‌ای مستعد روانگرایی است؟

خیر.

روانگرایی به مجموعه‌ای از شرایط وابسته است، از جمله:

• نوع و ویژگی خاک
• تراکم
• اشباع بودن
• دانه‌بندی
• وضعیت تنش
• شدت و نوع تحریک لرزه‌ای

بنابراین مشاهده یک لایه ماسه‌ای در گزارش به تنهایی به معنی وجود خطر روانگرایی نیست.

مدول الاستیسیته خاک چیست؟

مدول الاستیسیته یا پارامترهای مشابه آن برای توصیف رابطه میان تنش و تغییر شکل خاک در برخی مدل‌های مهندسی استفاده می‌شوند.

این پارامتر می‌تواند در تحلیل نشست و مدل‌سازی عددی یا تحلیلی خاک مورد استفاده قرار گیرد.

اما باید توجه داشت که خاک رفتار کاملاً خطی و الاستیک ساده‌ای ندارد و مقدار مدول به روش آزمایش، محدوده تنش و نوع مدل بستگی دارد.

ضریب عکس‌العمل بستر چیست؟

Modulus of Subgrade Reaction که معمولاً با k نشان داده می‌شود، پارامتری است که در برخی روش‌های تحلیل فونداسیون و سیستم‌های سازه‌ای مورد استفاده قرار می‌گیرد.

این پارامتر به صورت ساده رابطه‌ای میان فشار واردشده به بستر و تغییر شکل آن را نمایش می‌دهد.

اما یک نکته بسیار مهم وجود دارد:

ضریب عکس‌العمل بستر یک ویژگی بنیادی و ثابت خاک مانند وزن مخصوص نیست.

این پارامتر به ابعاد پی، نوع بارگذاری و روش تعیین وابسته است.

بنابراین نباید یک k-value را بدون بررسی شرایط، برای تمام اندازه‌های پی استفاده کرد.

چگونه گزارش ژئوتکنیک را از نظر تناقض بررسی کنیم؟

یک مهندس حرفه‌ای فقط داده‌ها را نمی‌خواند؛ آنها را با هم مقایسه می‌کند.

برای مثال فرض کنید:

• گزارش خاک را ماسه متراکم معرفی کرده،
• اما مقادیر SPT بسیار پایین هستند،
• و در بخش دیگری از گزارش ظرفیت بالایی برای خاک پیشنهاد شده است.

در این شرایط باید سؤال مطرح شود.

یا اگر:

• در لاگ یک لایه نرم وجود دارد،
• اما در محاسبات نشست نادیده گرفته شده است،

باز هم لازم است علت بررسی شود.

«لایه کنترل‌کننده» خاک چیست؟

همیشه ضعیف‌ترین لایه سطحی نیست که بیشترین اثر را بر عملکرد فونداسیون دارد.

ممکن است لایه‌ای در زیر فونداسیون وجود داشته باشد که از نظر نشست یا مقاومت نقش کنترل‌کننده داشته باشد.

یک مهندس باید بتواند از روی لایه‌بندی و بارگذاری تشخیص دهد:

کدام لایه ممکن است رفتار کل سیستم را کنترل کند؟

این موضوع یکی از مهم‌ترین تفاوت‌های بین «خواندن گزارش» و «تحلیل گزارش» است.

چه زمانی خاکبرداری و جایگزینی مطرح می‌شود؟

اگر لایه‌ای در نزدیکی سطح زمین کیفیت مناسبی برای تحمل بار فونداسیون نداشته باشد، بسته به شرایط ممکن است راهکارهایی مانند:

• برداشت خاک نامناسب
• جایگزینی با مصالح مهندسی‌شده
• تراکم
• بهسازی زمین
• اصلاح بستر
• استفاده از فونداسیون عمیق

بررسی شوند.

راهکار نهایی باید از طریق طراحی مهندسی انتخاب شود.

فونداسیون سطحی یا عمیق؛ گزارش ژئوتکنیک چه می‌گوید؟

گزارش ژئوتکنیک باید به طراح کمک کند بفهمد آیا انتقال بار به لایه‌های نزدیک سطح مناسب است یا نیاز به انتقال بار به عمق بیشتر وجود دارد.

فونداسیون سطحی می‌تواند شامل مواردی مانند:

• پی منفرد
• پی نواری
• پی مرکب
• پی گسترده

باشد.

در شرایط خاص، فونداسیون‌های عمیق مانند شمع‌ها نیز ممکن است مطرح شوند.

اما انتخاب بین این گزینه‌ها فقط بر اساس تعداد طبقات انجام نمی‌شود؛ بلکه زمین، نشست، ظرفیت باربری، محدودیت‌های اجرایی و اقتصاد پروژه هم مهم هستند.

چگونه پیشنهاد نوع فونداسیون را در گزارش ارزیابی کنیم؟

وقتی گزارش می‌گوید یک نوع فونداسیون پیشنهاد شده، این پنج سؤال را بپرسید:

سؤال اول

لایه باربر کجاست؟

سؤال دوم

ظرفیت باربری چگونه تعیین شده؟

سؤال سوم

نشست چگونه کنترل شده؟

سؤال چهارم

شرایط آب زیرزمینی چه اثری دارد؟

سؤال پنجم

آیا پیشنهاد با ساختمان و بارهای واقعی سازگار است؟

اگر پاسخ این پنج سؤال روشن باشد، فهم شما از گزارش بسیار عمیق‌تر خواهد شد.

گزارش ژئوتکنیک و گودبرداری

گزارش ژئوتکنیک فقط برای فونداسیون نیست.

در پروژه‌هایی که گودبرداری عمیق دارند، گزارش باید اطلاعات لازم برای بررسی:

• پایداری دیواره
• نوع خاک
• سربار
• سطح آب
• شرایط ساختمان‌های مجاور
• تغییر شکل احتمالی
• نیاز به سازه نگهبان

را در اختیار طراح قرار دهد.

بنابراین اگر یک گزارش فقط بخش ظرفیت باربری را خوب توضیح داده باشد اما درباره گودبرداری عمیق توضیح کافی نداشته باشد، ممکن است برای پروژه موردنظر کافی نباشد.

نقش سازه نگهبان در تحلیل ژئوتکنیک

برای گودهای عمیق، باید رفتار خاک و سازه نگهبان به صورت متقابل بررسی شود.

روش‌های مختلف مانند:

• نیلینگ
• انکراژ
• شمع نگهبان
• دیوار دیافراگمی
• مهاربندی داخلی
• خرپا

ممکن است بسته به پروژه استفاده شوند.

انتخاب روش باید بر اساس شرایط زمین، فضای پروژه، ساختمان‌های مجاور، آب زیرزمینی و برنامه اجرایی انجام شود.

آزمایش‌های ژئوتکنیک را چگونه دسته‌بندی کنیم؟

آزمایش‌های ژئوتکنیک را می‌توان به دو گروه اصلی تقسیم کرد:

آزمایش‌های صحرایی

این آزمایش‌ها در محل پروژه انجام می‌شوند.

مانند:

• SPT
• CPT
• آزمایش بارگذاری صفحه
• آزمایش‌های نفوذ
• برخی آزمایش‌های برجا برای تعیین مشخصات خاک یا سنگ

آزمایش‌های آزمایشگاهی

نمونه خاک به آزمایشگاه منتقل می‌شود و آزمایش‌هایی مانند:

• دانه‌بندی
• حدود اتربرگ
• رطوبت
• وزن مخصوص
• برش مستقیم
• سه‌محوری
• تحکیم
• تراکم
• نفوذپذیری

روی آن انجام می‌شود.

آزمایش CPT چیست؟

Cone Penetration Test یا CPT آزمایشی صحرایی است که با فروبردن یک مخروط ابزار دقیق در خاک، مقاومت نوک و اصطکاک جداره و در برخی تجهیزات فشار آب منفذی اندازه‌گیری می‌شود.

CPT می‌تواند اطلاعات پیوسته‌تری نسبت به برخی آزمایش‌های نقطه‌ای ارائه دهد و در شناسایی تغییرات لایه‌های خاک بسیار مفید باشد.

البته کاربرد و تفسیر آن به نوع خاک و هدف مطالعات وابسته است.

آزمایش برش مستقیم چیست؟

در آزمایش برش مستقیم، نمونه خاک تحت تنش نرمال مشخص قرار می‌گیرد و سپس نیروی برشی به آن اعمال می‌شود تا رفتار آن در برابر گسیختگی بررسی شود.

این آزمایش می‌تواند برای تخمین پارامترهای مقاومتی خاک مورد استفاده قرار گیرد.

یکی از محدودیت‌های آن این است که شرایط تنش و نحوه ایجاد سطح گسیختگی کاملاً مانند تمام شرایط واقعی زمین نیست؛ بنابراین نتایج باید با توجه به روش آزمایش تفسیر شوند.

آزمایش سه‌محوری چیست؟

آزمایش سه‌محوری یکی از آزمایش‌های مهم برای بررسی رفتار مقاومتی خاک است.

نمونه تحت فشار همه‌جانبه قرار می‌گیرد و سپس بارگذاری محوری انجام می‌شود.

با توجه به نوع آزمایش، می‌توان اطلاعاتی درباره پارامترهای مقاومت برشی در شرایط مختلف به دست آورد.

این آزمایش در مطالعات حرفه‌ای‌تر می‌تواند اطلاعات دقیق‌تری نسبت به برخی روش‌های ساده‌تر ارائه کند.

آزمایش تراکم خاک چیست؟

آزمایش تراکم برای بررسی رابطه میان رطوبت و تراکم‌پذیری خاک در شرایط مشخص اجرا می‌شود.

دو مفهوم شناخته‌شده در این حوزه عبارت‌اند از:

رطوبت بهینه

و

حداکثر وزن مخصوص خشک

این اطلاعات در پروژه‌های خاکریز، راهسازی، پرکردن و آماده‌سازی بستر اهمیت زیادی دارند.

آزمایش نفوذپذیری چیست؟

نفوذپذیری بیان می‌کند آب با چه سهولتی می‌تواند از میان فضای خالی خاک عبور کند.

نفوذپذیری در:

• زهکشی
• آب زیرزمینی
• گودبرداری
• فشار آب
• تحکیم
• سدسازی
• تونل

اهمیت زیادی دارد.

خاک‌های شنی معمولاً نفوذپذیری بالاتری از خاک‌های رسی دارند، اما رفتار واقعی به ساختار و شرایط خاک وابسته است.

چگونه کیفیت نمونه‌برداری را ارزیابی کنیم؟

یکی از موضوعات مهمی که اغلب افراد در خواندن گزارش نادیده می‌گیرند، کیفیت نمونه‌ها است.

همه آزمایش‌ها را نمی‌توان روی هر نمونه‌ای با یک میزان اعتبار انجام داد.

برای مثال در برخی آزمایش‌ها نمونه دست‌نخورده اهمیت زیادی دارد، در حالی که در برخی آزمایش‌های شناسایی عمومی، نمونه به‌هم‌خورده نیز قابل استفاده است.

بنابراین باید بدانیم:

• نمونه چگونه گرفته شده؟
• دست‌نخورده است یا به‌هم‌خورده؟
• از چه عمقی آمده؟
• هنگام حمل چگونه نگهداری شده؟
• آیا نمونه نماینده لایه است؟

تفاوت نمونه دست‌خورده و دست‌نخورده

نمونه دست‌خورده یا Disturbed معمولاً ساختار طبیعی خاک را تا حدی از دست داده است.

این نمونه می‌تواند برای برخی آزمایش‌های شناسایی و طبقه‌بندی مناسب باشد.

نمونه دست‌نخورده یا Undisturbed تلاش می‌کند ساختار و وضعیت طبیعی خاک را بهتر حفظ کند و برای برخی آزمایش‌های مکانیکی و تحکیم اهمیت بیشتری دارد.

چگونه گزارش ژئوتکنیک را مثل یک حرفه‌ای خلاصه کنیم؟

بعد از مطالعه گزارش، یک مهندس حرفه‌ای باید بتواند یک خلاصه یک‌صفحه‌ای برای خود تهیه کند.

مثلاً:

پروژه: ساختمان مسکونی
تعداد طبقات: …
عمق گود: …
تعداد گمانه: …
سطح آب: …
لایه سطحی: …
لایه باربر اصلی: …
ضعیف‌ترین لایه: …
مشکل احتمالی نشست: …
احتمال روانگرایی: …
نوع فونداسیون پیشنهادی: …
ظرفیت مجاز: …
نشست کنترل‌شده: …
توصیه گودبرداری: …
نکات اجرایی مهم: …

اگر بتوانید گزارش ۵۰ صفحه‌ای را به چنین خلاصه‌ای تبدیل کنید و در عین حال بتوانید منبع هر نتیجه را در گزارش پیدا کنید، یعنی گزارش را واقعاً فهمیده‌اید.

جدول مهم‌ترین آزمایش‌های ژئوتکنیک

جدول پارامترهایی که باید در گزارش دنبال کنیم

جدول «سؤال‌هایی که یک مهندس حرفه‌ای از گزارش می‌پرسد»

چک‌لیست تحلیل گزارش ژئوتکنیک

• مشخصات پروژه را بررسی کرده‌ام.
• هدف گزارش را فهمیده‌ام.
• تعداد و موقعیت گمانه‌ها را بررسی کرده‌ام.
• عمق گمانه‌ها را کنترل کرده‌ام.
• لاگ تمام گمانه‌ها را خوانده‌ام.
• لایه‌بندی زمین را استخراج کرده‌ام.
• خاک پرشده را شناسایی کرده‌ام.
• نتایج SPT را بررسی کرده‌ام.
• روش اصلاح N را بررسی کرده‌ام.
• آزمایش‌های آزمایشگاهی را دیده‌ام.
• نتایج دانه‌بندی را بررسی کرده‌ام.
• حدود اتربرگ را بررسی کرده‌ام.
• پارامترهای مقاومت را بررسی کرده‌ام.
• نشست را بررسی کرده‌ام.
• ظرفیت باربری را بررسی کرده‌ام.
• سطح آب زیرزمینی را بررسی کرده‌ام.
• خطر روانگرایی را در صورت مرتبط بودن بررسی کرده‌ام.
• توصیه فونداسیون را بررسی کرده‌ام.
• توصیه گودبرداری را بررسی کرده‌ام.
• نتیجه‌گیری را با داده‌های اصلی مقایسه کرده‌ام.
• تناقض‌های احتمالی گزارش را یادداشت کرده‌ام.
• محدودیت‌های گزارش را شناسایی کرده‌ام.

۱۰ علامت هشدار در یک گزارش ژئوتکنیک

۱. تفاوت شدید بین گمانه‌های نزدیک

اگر دو گمانه نزدیک، رفتار کاملاً متفاوتی نشان دهند، ممکن است زمین ناهمگن باشد.

۲. وجود خاک پرشده ضخیم

این موضوع نیازمند بررسی دقیق کیفیت و تراکم است.

۳. لایه نرم زیر فونداسیون

ممکن است روی نشست تأثیر داشته باشد.

۴. سطح آب بالا

ممکن است بر فونداسیون و گودبرداری اثر بگذارد.

۵. داده‌های کم و نتیجه‌گیری بسیار قطعی

هرچه داده کمتر باشد، باید در تعمیم نتایج محتاط‌تر بود.

۶. اختلاف میان طبقه‌بندی خاک و نتایج آزمایش

این مورد باید بررسی شود.

۷. استفاده از ظرفیت باربری بدون توضیح

عدد بدون شرایط کاربرد، اطلاعات ناقصی است.

۸. عدم بررسی نشست

در پروژه‌های خاص می‌تواند یک خلأ مهم باشد.

۹. عدم توجه به خاک اطراف گود

در گودهای عمیق، تنها بستر فونداسیون مهم نیست.

۱۰. نبود توضیح درباره محدودیت‌های مطالعه

یک گزارش حرفه‌ای باید دامنه و محدودیت داده‌های خود را نیز روشن کند.

چگونه متوجه شویم توصیه گزارش با داده‌ها سازگار است؟

این یکی از مهم‌ترین مهارت‌های تحلیل ژئوتکنیک است.

مثلاً اگر گزارش پیشنهاد پی سطحی داده است، باید بتوانید در بخش‌های قبلی پاسخ این سؤال‌ها را پیدا کنید:

لایه مناسب در عمق مناسب وجود دارد؟

مقاومت کافی وجود دارد؟

نشست قابل قبول است؟

سطح آب مشکل ایجاد نمی‌کند؟

گودبرداری قابل کنترل است؟

وزن و ابعاد ساختمان با ظرفیت زمین سازگار است؟

اگر تمام این حلقه‌ها به هم متصل باشند، توصیه گزارش قابل درک‌تر خواهد بود.

مثال فرضی برای تحلیل گزارش ژئوتکنیک

فرض کنیم گزارشی برای یک ساختمان ۸ طبقه با دو زیرزمین تهیه شده است.

گزارش نشان می‌دهد که:

• در سطح، لایه‌ای از خاک پرشده وجود دارد.
• در عمق پایین‌تر، ماسه با تراکم متوسط قرار گرفته است.
• در عمق بیشتر، لایه‌ای از رس نسبتاً نرم مشاهده شده است.
• سطح آب زیرزمینی نزدیک تراز گود است.

یک مهندس تازه‌کار ممکن است فقط به این بخش نگاه کند که «ماسه دارای مقاومت متوسط است» و نتیجه بگیرد زمین مناسب است.

اما مهندس حرفه‌ای سؤال‌های بیشتری می‌پرسد:

فونداسیون در چه عمقی قرار می‌گیرد؟

اگر فونداسیون درون ماسه باشد، آیا ضخامت ماسه کافی است؟

لایه رس زیر آن چه نقشی در نشست دارد؟

اگر بار در طول زمان به لایه زیرین منتقل شود، آیا نشست قابل قبول خواهد بود؟

آب زیرزمینی در کجا قرار دارد؟

آیا کف گود در شرایط اشباع خواهد بود؟

آیا خاک پرشده تا تراز گود ادامه دارد؟

اگر بله، آیا پایدارسازی آن نیاز به تمهیدات ویژه دارد؟

این نوع سؤال‌پرسیدن نشان‌دهنده تحلیل مهندسی است.

اشتباه رایج؛ تمرکز فقط روی عدد ظرفیت باربری

یکی از متداول‌ترین اشتباهات در پروژه‌های ساختمانی این است که مهندس فقط می‌پرسد:

«ظرفیت باربری خاک چند است؟»

در حالی که سؤال‌های مهم‌تری هم وجود دارد.

مثلاً:

• آیا ظرفیت به عرض پی وابسته است؟
• آیا برای نشست کنترل شده؟
• شرایط آب چیست؟
• خاک در عمق موردنظر چطور است؟
• آیا لایه ضعیف زیر پی وجود دارد؟
• آیا در بارهای خارج از مرکز شرایط تغییر می‌کند؟
• آیا کف گود در تراز موردنظر مناسب است؟

بنابراین عدد ظرفیت باربری پایان تحلیل نیست؛ شروع تحلیل طراحی فونداسیون است.

ارتباط گزارش ژئوتکنیک با نقشه سازه

گزارش ژئوتکنیک باید در نهایت با طراحی سازه و معماری ارتباط پیدا کند.

اگر طراح سازه از گزارش دریافت کند که ظرفیت زمین و نشست اجازه استفاده از پی سطحی را می‌دهد، باید این موضوع با:

• تعداد ستون‌ها
• بار ستون‌ها
• آرایش فونداسیون
• ابعاد ساختمان
• زیرزمین
• محدودیت‌های ملک

هماهنگ شود.

بنابراین گزارش خاک نباید یک فایل جدا و بی‌ارتباط با نقشه‌های سازه باشد.

گزارش ژئوتکنیک و BIM

در پروژه‌های پیشرفته، اطلاعات ژئوتکنیک می‌تواند وارد مدل اطلاعات ساختمان شود.

در یک مدل BIM می‌توان اطلاعاتی مانند:

• سطح زمین
• لایه‌های خاک
• گمانه‌ها
• تراز آب
• فونداسیون
• سازه نگهبان

را در یک محیط دیجیتال مرتبط قرار داد.

این کار می‌تواند به هماهنگی میان تیم‌های معماری، سازه، ژئوتکنیک و اجرا کمک کند.

آیا گزارش ژئوتکنیک همیشه کامل و بدون خطاست؟

هیچ مطالعه میدانی عاری از عدم قطعیت نیست.

گمانه‌ها فقط بخش‌هایی از زمین را نمونه‌برداری می‌کنند و بین گمانه‌ها ممکن است تغییرات وجود داشته باشد.

به همین دلیل گزارش حرفه‌ای باید علاوه بر نتایج، محدودیت‌های داده‌ها و توصیه‌های لازم برای کنترل حین اجرا را نیز مشخص کند.

برای مثال ممکن است در پروژه، پس از باز شدن کف گود، شرایط واقعی با شرایط پیش‌بینی‌شده تفاوت داشته باشد.

در این حالت باید سازوکار کنترل و بازنگری مهندسی وجود داشته باشد.

اهمیت کنترل ژئوتکنیکی حین اجرا

گزارش ژئوتکنیک پایان کار مهندس ژئوتکنیک نیست.

در برخی پروژه‌های حساس، شرایط اجرا باید با فرضیات گزارش تطبیق داده شود.

اگر هنگام گودبرداری لایه‌ای متفاوت از گزارش مشاهده شود، باید موضوع بررسی شود.

اگر آب با مقدار غیرمنتظره وارد گود شود، باید شرایط مجدداً تحلیل شود.

اگر خاک کف گود با مشخصات مورد انتظار تفاوت داشته باشد، نباید بدون تصمیم مهندسی ادامه عملیات داده شود.

این رویکرد را می‌توان Observational Approach یا رویکرد مشاهده‌ای در سطح مفهومی دانست؛ یعنی طراحی و اجرا با مشاهده رفتار واقعی و بازخورد آن تکمیل شود.

چه زمانی باید گزارش ژئوتکنیک را دوباره بررسی کرد؟

اگر در پروژه تغییر مهمی ایجاد شود، ممکن است نیاز به بررسی مجدد شرایط ژئوتکنیکی وجود داشته باشد.

برای مثال:

• افزایش تعداد طبقات
• تغییر بارهای ساختمان
• افزایش عمق گود
• تغییر محل سازه
• تغییر سیستم فونداسیون
• اضافه شدن زیرزمین
• تغییر شرایط آب
• تغییر کاربری
• مشاهده لایه‌های متفاوت در اجرا

در چنین شرایطی استفاده کورکورانه از گزارش قبلی می‌تواند تصمیم مناسبی نباشد.

تفاوت گزارش مکانیک خاک و گزارش ژئوتکنیک

در بازار ساختمان این دو اصطلاح گاهی به جای یکدیگر استفاده می‌شوند.

در بسیاری از پروژه‌ها «گزارش مکانیک خاک» و «گزارش ژئوتکنیک» به گزارش مطالعات زمین و توصیه‌های طراحی و اجرایی مربوط می‌شوند.

اما از نظر مفهومی، ژئوتکنیک حوزه گسترده‌تری است و می‌تواند علاوه بر مکانیک خاک، موضوعات مربوط به سنگ، پی، گود، پایداری شیب، خاکریز و سایر مسائل زمین را نیز دربر بگیرد.

برای استفاده حرفه‌ای بهتر است همیشه محتوای واقعی گزارش را بررسی کنیم، نه صرفاً عنوان آن را.

چگونه گزارش ژئوتکنیک را در ۳۰ دقیقه غربال کنیم؟

اگر زمان محدودی دارید، ابتدا این بخش‌ها را سریع بررسی کنید:

دقیقه ۱ تا ۵

مشخصات پروژه و تعداد گمانه‌ها.

دقیقه ۵ تا ۱۰

لاگ گمانه‌ها و لایه‌بندی.

دقیقه ۱۰ تا ۱۵

SPT و نتایج آزمایش‌های اصلی.

دقیقه ۱۵ تا ۲۰

آب زیرزمینی و خاک مسئله‌دار.

دقیقه ۲۰ تا ۲۵

ظرفیت باربری و نشست.

دقیقه ۲۵ تا ۳۰

توصیه فونداسیون و گودبرداری.

بعد از این غربال اولیه، اگر موضوع حساس باشد، باید گزارش به‌صورت کامل مطالعه شود.

چگونه گزارش را به زبان کارگاهی ترجمه کنیم؟

این مهارت برای مهندس اجرا بسیار مهم است.

گزارش ممکن است بگوید:

«لایه فوقانی دارای مشخصات نامناسب بوده و بستر باید تا رسیدن به لایه مناسب اصلاح شود.»

مهندس کارگاهی باید بتواند این جمله را به عملیات تبدیل کند:

تا چه عمقی؟

چه زمانی متوقف شویم؟

چگونه بستر را کنترل کنیم؟

چه مصالحی برای جایگزینی استفاده کنیم؟

چه کسی باید تأیید کند؟

یا اگر گزارش درباره آب زیرزمینی هشدار داده باشد:

سیستم آبکشی کجا اجرا شود؟

ظرفیت پمپ چقدر باشد؟

آب کجا تخلیه شود؟

آیا پمپاژ باعث حرکت خاک می‌شود؟

این تبدیل «گزارش» به «اقدام اجرایی» یکی از مهم‌ترین توانایی‌های مهندسی است.

آیا گزارش ژئوتکنیک برای پیمانکار هم مهم است؟

قطعاً.

پیمانکار باید بداند زمین چه شرایطی دارد؛ زیرا این موضوع بر:

• ماشین‌آلات
• مدت گودبرداری
• حجم خاک
• روش پایدارسازی
• آبکشی
• عملیات فونداسیون
• هزینه
• ریسک

اثر می‌گذارد.

بنابراین گزارش ژئوتکنیک فقط سند طراح نیست؛ یک سند مهم برای مدیریت اجرا نیز هست.

گزارش ژئوتکنیک و برآورد هزینه پروژه

شرایط زمین می‌تواند تأثیر مستقیمی بر هزینه پروژه داشته باشد.

مثلاً اگر خاک مناسب در عمق زیاد قرار داشته باشد، ممکن است فونداسیون عمیق لازم شود.

اگر سطح آب بالا باشد، هزینه آبکشی و آب‌بندی افزایش پیدا کند.

اگر گود عمیق باشد، سیستم سازه نگهبان پیچیده‌تری موردنیاز باشد.

اگر خاک دستی یا ضعیف وجود داشته باشد، بهسازی زمین یا اصلاح بستر مطرح شود.

بنابراین مطالعه ژئوتکنیک حتی در مرحله برآورد اولیه پروژه نیز اهمیت دارد.

نقش گزارش ژئوتکنیک در کاهش ریسک پروژه

ریسک ژئوتکنیکی یکی از خطرناک‌ترین انواع ریسک در پروژه‌های ساختمانی است، زیرا بسیاری از مشکلات آن پس از شروع عملیات آشکار می‌شوند.

مطالعه مناسب می‌تواند عدم قطعیت را کاهش دهد.

اما مهم است بدانیم که مطالعه ژئوتکنیک عدم قطعیت را صفر نمی‌کند؛ آن را قابل مدیریت‌تر می‌کند.

این نگاه حرفه‌ای به گزارش بسیار مهم است.

۱۵ اصطلاح مهم که باید در گزارش ژئوتکنیک بشناسید

مسیر یادگیری برای تحلیل حرفه‌ای گزارش ژئوتکنیک

اگر مهندس جوانی هستید و می‌خواهید این مهارت را یاد بگیرید، بهتر است مسیر یادگیری را به چند مرحله تقسیم کنید.

مرحله اول؛ شناخت خاک

• انواع خاک
• شن
• ماسه
• سیلت
• رس
• خاک آلی
• خاک پرشده

مرحله دوم؛ مکانیک خاک پایه

• تنش
• تنش مؤثر
• فشار آب منفذی
• مقاومت برشی
• تراکم‌پذیری
• تحکیم

مرحله سوم؛ آزمایش‌ها

• SPT
• CPT
• دانه‌بندی
• اتربرگ
• برش مستقیم
• سه‌محوری
• تحکیم
• تراکم

مرحله چهارم؛ طراحی

• ظرفیت باربری
• نشست
• فونداسیون سطحی
• فونداسیون عمیق
• گودبرداری

مرحله پنجم؛ تحلیل گزارش

در این مرحله چند گزارش واقعی را بخوانید و تلاش کنید برای هرکدام یک خلاصه یک‌صفحه‌ای بنویسید.

مهم‌ترین مهارتی که باید در این حوزه یاد بگیریم

اگر بخواهیم کل مقاله را در یک مهارت خلاصه کنیم، آن مهارت این است:

«داده را به تصمیم مهندسی تبدیل کنیم.»

دانستن اینکه SPT چیست کافی نیست.

باید بتوانید بفهمید:

این عدد چه چیزی درباره زمین می‌گوید؟

دانستن ظرفیت باربری کافی نیست.

باید بدانید:

آیا این ظرفیت برای پروژه من مناسب است؟

دانستن سطح آب کافی نیست.

باید بپرسید:

این آب چه تأثیری بر گود و فونداسیون دارد؟

این تفاوت بین حفظ‌کردن اصطلاحات و مهندسی‌کردن اطلاعات است.

جمع‌بندی؛ گزارش ژئوتکنیک را باید «خواند»، نه فقط «گزارش‌گیری کرد»

یک گزارش ژئوتکنیک خوب پنجره‌ای به داخل زمین است. سطح زمین چیزی را که در چند متر یا چند ده متر زیر پای ما می‌گذرد نشان نمی‌دهد، اما گمانه‌ها و آزمایش‌های ژئوتکنیک تلاش می‌کنند این فضای ناشناخته را به اطلاعات قابل استفاده برای مهندس تبدیل کنند.

برای خواندن حرفه‌ای گزارش، نباید مستقیماً به آخرین صفحه برویم و به دنبال یک عدد برای ظرفیت باربری بگردیم. ابتدا باید پروژه را بشناسیم، سپس لاگ گمانه‌ها را بخوانیم، لایه‌بندی زمین را در ذهن خود بسازیم، شرایط آب زیرزمینی را بررسی کنیم، نتایج SPT و آزمایش‌های آزمایشگاهی را کنار هم قرار دهیم و سپس سراغ پارامترهای طراحی مانند مقاومت برشی، ظرفیت باربری، نشست و توصیه‌های فونداسیون برویم.

مهم‌تر از همه، باید بتوانیم میان بخش‌های مختلف گزارش ارتباط برقرار کنیم.

اگر گزارش می‌گوید خاک مقاوم است، باید مشخص شود کدام لایه مقاوم است.

اگر ظرفیت باربری بالایی پیشنهاد شده، باید مشخص شود برای چه شرایطی.

اگر فونداسیون سطحی پیشنهاد شده، باید بدانیم نشست چگونه کنترل شده است.

اگر گود عمیق است، باید ببینیم آب زیرزمینی و پایداری دیواره چگونه بررسی شده‌اند.

اگر خاک پرشده وجود دارد، باید بدانیم آیا این لایه در محدوده اثر فونداسیون قرار می‌گیرد یا نه.

به همین دلیل گزارش ژئوتکنیک را باید مانند یک زنجیره منطقی دید:

مطالعه زمین → گمانه و نمونه‌برداری → آزمایش → شناخت لایه‌ها → تعیین پارامترها → تحلیل رفتار → انتخاب فونداسیون → طراحی اجرا

هر حلقه‌ای که در این زنجیره نادیده گرفته شود، می‌تواند کیفیت تصمیم نهایی را کاهش دهد.

در نهایت، یک مهندس حرفه‌ای کسی نیست که همه اعداد گزارش‌های مکانیک خاک را حفظ باشد؛ بلکه کسی است که وقتی گزارش را در دست می‌گیرد، بتواند تشخیص دهد چه داده‌ای مهم است، چه داده‌ای ناقص است، چه نتیجه‌ای از داده‌ها قابل برداشت است و چه سؤالی باید از متخصص ژئوتکنیک پرسیده شود.

سوالات متداول
