تقویت سازه‌ها با استفاده از الیاف کربن (CFRP)

تقویت سازه‌های موجود یکی از مهم‌ترین موضوعات مهندسی عمران و ساختمان در شرایطی است که سازه دیگر نمی‌تواند نیازهای عملکردی، بارگذاری یا الزامات آیین‌نامه‌ای مورد انتظار را مانند گذشته تأمین کند. افزایش بارهای وارد بر ساختمان، تغییر کاربری، فرسودگی مصالح، خوردگی آرماتورها، آسیب‌های ناشی از زلزله، خطاهای اجرایی، تغییرات معماری و حذف یا جابه‌جایی برخی اعضای سازه‌ای تنها بخشی از عواملی هستند که ممکن است مهندس را به سمت مقاوم‌سازی یا تقویت سازه هدایت کنند.

در گذشته، بسیاری از این مسائل با روش‌هایی مانند افزایش ابعاد مقطع بتنی، ژاکت بتنی یا فولادی، نصب صفحات فولادی و اجرای اعضای کمکی حل می‌شدند؛ اما توسعه مواد کامپوزیتی باعث شده است گزینه دیگری نیز در اختیار مهندسان قرار گیرد که در بسیاری از پروژه‌ها می‌تواند با وزن و ضخامت بسیار کمتر اجرا شود: پلیمرهای مسلح‌شده با الیاف یا FRP.

در میان انواع FRP، الیاف کربن مسلح‌شده با پلیمر یا CFRP (Carbon Fiber Reinforced Polymer) جایگاه ویژه‌ای در تقویت سازه‌های بتنی پیدا کرده است. CFRP می‌تواند به شکل پارچه‌های الیاف کربن، لمینیت‌ها، نوارها یا برخی سیستم‌های نزدیک به سطح مورد استفاده قرار گیرد و بسته به نوع سیستم، برای افزایش ظرفیت خمشی، برشی، محصورشدگی ستون‌ها و برخی کاربردهای دیگر به کار رود. ویژگی مهم این سیستم آن است که برخلاف بسیاری از روش‌های سنتی، افزایش مقاومت الزاماً با اضافه کردن حجم قابل توجهی از بتن یا فولاد به عضو همراه نیست.

ACI، سیستم‌های FRP را به‌عنوان یکی از گزینه‌های تقویت سازه‌های بتنی در کنار روش‌هایی مانند صفحات فولادی، افزایش ابعاد مقطع و پس‌کشیدگی خارجی معرفی می‌کند و وزن کم، سهولت نسبی نصب و مقاومت در برابر خوردگی را از ویژگی‌های مهم این خانواده از سیستم‌ها می‌داند.

با این حال، یک تصور اشتباه رایج وجود دارد که گاهی CFRP را مانند یک «نوار بسیار قوی» تصور می‌کند که کافی است روی بتن چسبانده شود تا ظرفیت سازه به همان نسبت افزایش پیدا کند. واقعیت بسیار پیچیده‌تر است. عملکرد سیستم CFRP به کیفیت بتن و سطح زیرکار، نوع و مشخصات الیاف، رزین و سیستم چسب، جهت‌گیری الیاف، طول و محل مهاری، جزئیات انتهایی، شرایط محیطی، نحوه انتقال تنش میان بتن و کامپوزیت و در نهایت طراحی مهندسی وابسته است.

در بسیاری از موارد، حتی اگر خود الیاف از نظر مقاومت کششی ظرفیت بسیار بالایی داشته باشند، ممکن است پیش از استفاده کامل از ظرفیت آن‌ها، سیستم به دلیل جداشدگی از بتن یا شکست در ناحیه چسبندگی دچار افت عملکرد شود. بنابراین CFRP یک محصول تزئینی یا راهکار عمومی برای پوشاندن ترک‌ها نیست؛ بلکه یک سیستم مهندسی تقویت سازه‌ای است که باید متناسب با رفتار عضو و مکانیسم شکست آن طراحی و اجرا شود.

در این مقاله از «نبض ساختمان» تلاش می‌کنیم موضوع تقویت سازه‌ها با CFRP را از پایه تا سطح کاربردی بررسی کنیم؛ از اینکه CFRP دقیقاً چیست و چگونه کار می‌کند گرفته تا تفاوت آن با GFRP و AFRP، روش‌های تقویت تیر و دال و ستون، آماده‌سازی سطح، نحوه اجرای سیستم، مزایا و محدودیت‌ها، رفتار در برابر آتش و محیط‌های خورنده، کنترل کیفیت، خطاهای رایج، ملاحظات طراحی و اینکه چه زمانی استفاده از CFRP می‌تواند منطقی باشد.

CFRP چیست و چرا برای تقویت سازه‌ها استفاده می‌شود؟

CFRP مخفف عبارت Carbon Fiber Reinforced Polymer به معنی «پلیمر مسلح‌شده با الیاف کربن» است. همان‌طور که از نام آن مشخص است، این ماده از دو جزء اصلی تشکیل می‌شود: الیاف کربن که نقش اصلی در تحمل بار را بر عهده دارند و یک ماتریس پلیمری که الیاف را در کنار یکدیگر نگه می‌دارد، نیروها را بین آن‌ها منتقل می‌کند و امکان اتصال کامپوزیت به سطح سازه را فراهم می‌سازد. در سیستم‌های تقویت سازه‌ای، معمولاً رزین‌های پلیمری مانند اپوکسی بخشی از سیستم هستند و بسته به نوع محصول، پارچه یا لمینیت CFRP با یک سیستم رزینی مشخص روی سطح بتن نصب می‌شود.

نکته مهم این است که الیاف کربن به تنهایی همان چیزی نیستند که در پروژه به عنوان «CFRP» شناخته می‌شوند. الیاف بسیار نازک هستند و برای اینکه بتوانند به صورت یک سیستم تقویت‌کننده سازه‌ای استفاده شوند، باید در یک ماتریس مناسب قرار بگیرند. ماتریس پلیمری علاوه بر ایجاد شکل و یکپارچگی، نقش مهمی در انتقال تنش میان الیاف و سطح زیرین دارد. به همین دلیل کیفیت رزین، شرایط اختلاط، دما، رطوبت، آماده‌سازی سطح و نحوه اجرای آن اهمیت زیادی پیدا می‌کند.

از نظر رفتار مکانیکی، الیاف کربن در راستای طول خود مقاومت و سختی کششی بالایی دارند. بنابراین وقتی نوار یا پارچه CFRP در جهتی روی یک عضو بتنی نصب می‌شود، هدف این است که سیستم در همان راستا بخشی از نیروی کششی مورد نیاز عضو را تحمل کند. برای مثال در یک تیر بتن‌آرمه که تحت خمش قرار دارد، ممکن است CFRP در ناحیه کششی زیر تیر نصب شود تا ظرفیت کششی سیستم افزایش پیدا کند.

در تقویت برشی، آرایش الیاف متفاوت می‌شود و ممکن است نوارها یا پارچه‌ها به صورت عمودی، مورب یا U شکل در اطراف جان تیر اجرا شوند. در ستون‌ها نیز می‌توان از پوشش‌های CFRP برای ایجاد محصورشدگی و بهبود رفتار بتن و افزایش ظرفیت یا شکل‌پذیری عضو استفاده کرد.

این موضوع نشان می‌دهد که CFRP یک راهکار «یکسان برای همه اعضا» نیست. نوع محصول، جهت الیاف، تعداد لایه‌ها، محل نصب و جزئیات اتصال باید براساس مسئله سازه‌ای تعیین شود.

تفاوت CFRP با FRP چیست؟

FRP یک خانواده بزرگ از مواد کامپوزیتی است و CFRP یکی از اعضای آن محسوب می‌شود. بنابراین هر CFRP یک FRP است، اما هر FRP الزاماً CFRP نیست. در سیستم‌های تقویت سازه‌ای، بسته به نوع الیاف می‌توان با موادی مانند GFRP، AFRP و CFRP مواجه شد. در GFRP از الیاف شیشه استفاده می‌شود، در AFRP الیاف آرامید و در CFRP الیاف کربن.

تفاوت میان این سیستم‌ها صرفاً به رنگ یا ظاهر آن‌ها محدود نمی‌شود. نوع الیاف روی سختی، مقاومت کششی، رفتار درازمدت، حساسیت به شرایط محیطی، وزن، قیمت و برخی ویژگی‌های طراحی اثر می‌گذارد. الیاف کربن معمولاً به دلیل سختی و عملکرد مکانیکی مناسب، گزینه مهمی برای تقویت اعضای بتن‌آرمه محسوب می‌شوند. منابع تخصصی ACI و fib نیز FRP را به‌عنوان یک خانواده از سیستم‌های تقویت سازه‌ای معرفی کرده‌اند و در مباحث طراحی، رفتار مواد مختلف و نحوه استفاده از آن‌ها را مورد توجه قرار داده‌اند.

در یک مقایسه ساده، می‌توان گفت GFRP معمولاً بر پایه الیاف شیشه است و از نظر هزینه در بسیاری از کاربردها می‌تواند گزینه اقتصادی‌تری باشد، در حالی که CFRP به دلیل ویژگی‌های مکانیکی و سختی بالا در بسیاری از پروژه‌های تقویت سازه‌ای مورد توجه قرار می‌گیرد. AFRP نیز ویژگی‌های خاص خود را دارد و در شرایط مشخص می‌تواند مورد استفاده قرار گیرد.

اما انتخاب ماده نباید صرفاً براساس «بیشترین مقاومت» انجام شود. مهندس باید ببیند مسئله سازه‌ای چیست و سیستم تقویت قرار است چه نقشی داشته باشد. اگر مشکل عضو مربوط به خمش است، اگر مسئله برش است، اگر ستون نیاز به محصورشدگی دارد یا اگر هدف افزایش شکل‌پذیری در یک ناحیه خاص است، پاسخ طراحی می‌تواند متفاوت باشد.

CFRP چگونه باعث افزایش ظرفیت یک عضو بتنی می‌شود؟

برای درک درست عملکرد CFRP باید ابتدا رفتار بتن‌آرمه را بشناسیم. بتن در فشار عملکرد مناسبی دارد، اما ظرفیت کششی آن نسبتاً پایین است و به همین دلیل در تیرها و دال‌های بتن‌آرمه از میلگردهای فولادی برای تحمل کشش استفاده می‌شود. هنگامی که بار افزایش پیدا می‌کند، تنش‌ها در مقطع تغییر می‌کنند و ممکن است میلگردهای موجود برای تأمین ظرفیت مورد نیاز کافی نباشند.

در چنین شرایطی، اگر مسئله مربوط به کشش و خمش باشد، CFRP می‌تواند در ناحیه مناسب عضو نصب شود تا بخشی از نیروی کششی را تحمل کند. اما انتقال این نیرو از بتن به CFRP از طریق یک مسیر مشخص انجام می‌شود: بتن → چسب و رزین → کامپوزیت CFRP. بنابراین اگر اتصال میان این اجزا ضعیف باشد، حتی یک CFRP با مقاومت بسیار بالا نیز نمی‌تواند ظرفیت واقعی خود را در سازه توسعه دهد.

این موضوع یکی از مهم‌ترین تفاوت‌های CFRP با یک عضو سازه‌ای مستقل است. یک تیر فولادی یا میلگرد داخلی مستقیماً در سیستم سازه‌ای قرار دارد، اما CFRP خارجی معمولاً به کمک چسب یا رزین به سطح بتن متصل می‌شود. در نتیجه چسبندگی و انتقال تنش به اندازه مشخصات خود الیاف اهمیت پیدا می‌کند. fib Bulletin 90 نیز بخش مستقلی را به موضوع Bond یا چسبندگی اختصاص داده و آن را یکی از موضوعات اصلی طراحی سیستم‌های FRP خارجی می‌داند.

به همین دلیل است که آماده‌سازی سطح قبل از نصب CFRP یک مرحله فرعی یا صرفاً اجرایی نیست؛ بلکه بخشی از سیستم سازه‌ای محسوب می‌شود.

مهم‌ترین کاربردهای CFRP در مقاوم‌سازی ساختمان

کاربرد CFRP به یک نوع عضو خاص محدود نیست. این سیستم می‌تواند در انواع مختلف سازه‌های بتنی و بسته به طراحی مهندس برای تیرها، دال‌ها، ستون‌ها، دیوارها، اتصالات، پل‌ها، مخازن، تونل‌ها و برخی سازه‌های دیگر مورد استفاده قرار گیرد. ACI نیز اعضایی مانند تیرها، دال‌ها، ستون‌ها، دیوارها، اتصالات، دودکش‌ها، تونل‌ها، سیلوها و برخی اعضای دیگر را در حوزه کاربرد سیستم‌های FRP معرفی کرده است.

یکی از دلایل محبوبیت CFRP در مقاوم‌سازی، این است که اجرای آن معمولاً بدون افزایش شدید ابعاد هندسی عضو امکان‌پذیر است. در پروژه‌ای که فضای معماری اهمیت دارد، افزایش ابعاد یک ستون یا تیر می‌تواند باعث تغییر جدی در پلان، ارتفاع مفید یا ظاهر فضا شود. استفاده از یک لایه یا چند لایه CFRP می‌تواند در شرایط مناسب راهکاری کم‌حجم‌تر باشد.

از سوی دیگر، وزن کم سیستم باعث می‌شود بار مرده جدید نسبتاً محدود باشد. این ویژگی در سازه‌های موجود اهمیت دارد، زیرا هر روش تقویت باید خودش نیز به عنوان یک بار جدید در سیستم در نظر گرفته شود. FHWA نیز وزن کم و مقاومت در برابر خوردگی را از مزیت‌های اصلی FRP در کاربردهای سازه‌ای معرفی کرده است.

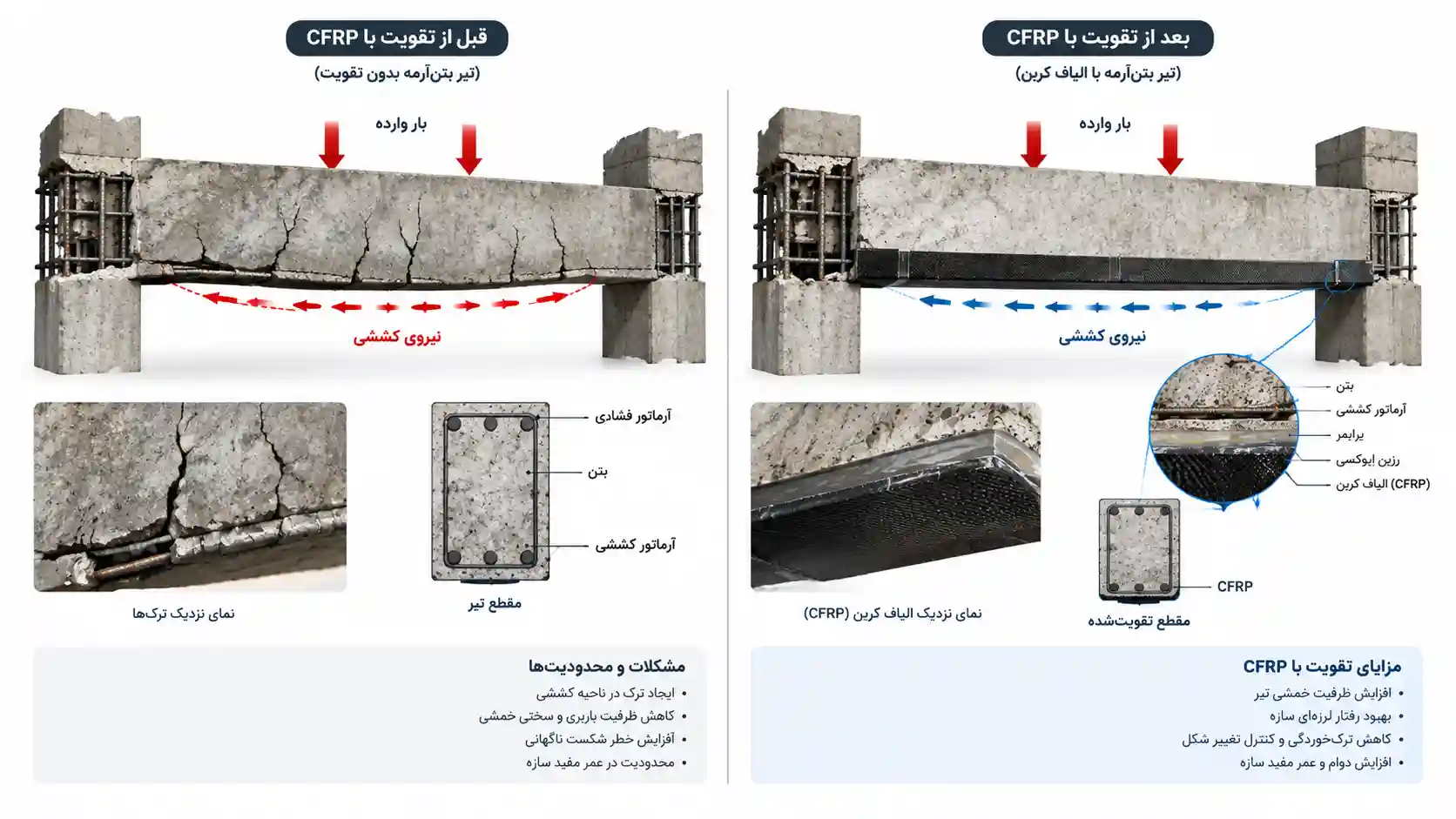

تقویت تیرهای بتن‌آرمه با CFRP

یکی از شناخته‌شده‌ترین کاربردهای CFRP، تقویت تیرهای بتن‌آرمه است. تیر ممکن است به دلایل مختلفی ظرفیت کافی نداشته باشد؛ برای مثال افزایش بار بهره‌برداری، تغییر کاربری ساختمان، خطای طراحی اولیه، آسیب ناشی از خوردگی یا نیاز به تغییر عملکرد سازه می‌تواند ظرفیت مورد نیاز تیر را افزایش دهد.

در تقویت خمشی، CFRP معمولاً در ناحیه کششی تیر قرار می‌گیرد؛ یعنی جایی که انتظار می‌رود کامپوزیت بتواند نیروی کششی بیشتری را وارد سیستم کند. جهت الیاف باید با مسیر اصلی نیروی مورد نظر هماهنگ باشد. برای یک نوار CFRP که در امتداد طول تیر نصب می‌شود، انتقال نیرو عمدتاً در راستای طولی اتفاق می‌افتد.

اما مسئله فقط چسباندن نوار در زیر تیر نیست. طول مورد نیاز، محل شروع و پایان تقویت، وضعیت بتن، ترک‌ها، شرایط سطح، فاصله از لبه‌ها، نحوه انتقال تنش و احتمال جداشدگی باید در طراحی بررسی شود. اگر انتهای CFRP بدون جزئیات مناسب خاتمه پیدا کند، ممکن است تمرکز تنش در همان ناحیه ایجاد شود و جداشدگی رخ دهد.

در برخی پروژه‌ها برای افزایش ظرفیت برشی تیر نیز از CFRP استفاده می‌شود. در این حالت جهت‌گیری الیاف با تقویت خمشی متفاوت است و سیستم می‌تواند روی جان تیر و به صورت نوارهای U شکل، دوطرفه یا آرایش‌های دیگر نصب شود. هدف اصلی این است که الیاف در مسیری قرار بگیرند که با مکانیسم ترک‌های برشی و نیروهای کششی ناشی از برش سازگار باشد.

تقویت دال‌های بتن‌آرمه با CFRP

دال‌ها نیز ممکن است در اثر تغییر کاربری، افزایش بار، ایجاد بازشو، حذف یا جابه‌جایی دیوارها یا خطاهای اجرایی نیازمند تقویت شوند. یکی از مشکلات مهم در تقویت دال این است که فضای موجود برای اجرای روش‌های سنتی همیشه مناسب نیست. اضافه کردن ضخامت بتن می‌تواند ارتفاع مفید طبقه را کاهش دهد و وزن قابل توجهی به سازه اضافه کند.

CFRP در شرایط مناسب می‌تواند به صورت نوارها یا پارچه‌های پیوسته در قسمت‌هایی از دال که در کشش قرار دارند اجرا شود. جهت نصب باید براساس سیستم باربری دال تعیین شود. در دال یک‌طرفه، مسیر اصلی تقویت ممکن است در یک راستا باشد، در حالی که در دال‌های دوطرفه ممکن است به آرایش متعامد یا الگوی طراحی‌شده دیگری نیاز باشد.

در اطراف بازشوها نیز مسئله می‌تواند پیچیده‌تر شود. ایجاد یک بازشو در دال باعث تغییر مسیر انتقال نیرو می‌شود و نواحی اطراف بازشو ممکن است به تقویت نیاز پیدا کنند. در چنین شرایطی نمی‌توان صرفاً یک تکه CFRP روی ترک یا کنار بازشو چسباند و انتظار داشت مسئله سازه‌ای حل شود. ابتدا باید مدل باربری و تغییرات ایجادشده در مسیر نیرو بررسی شود و سپس سیستم تقویت متناسب با آن طراحی شود.

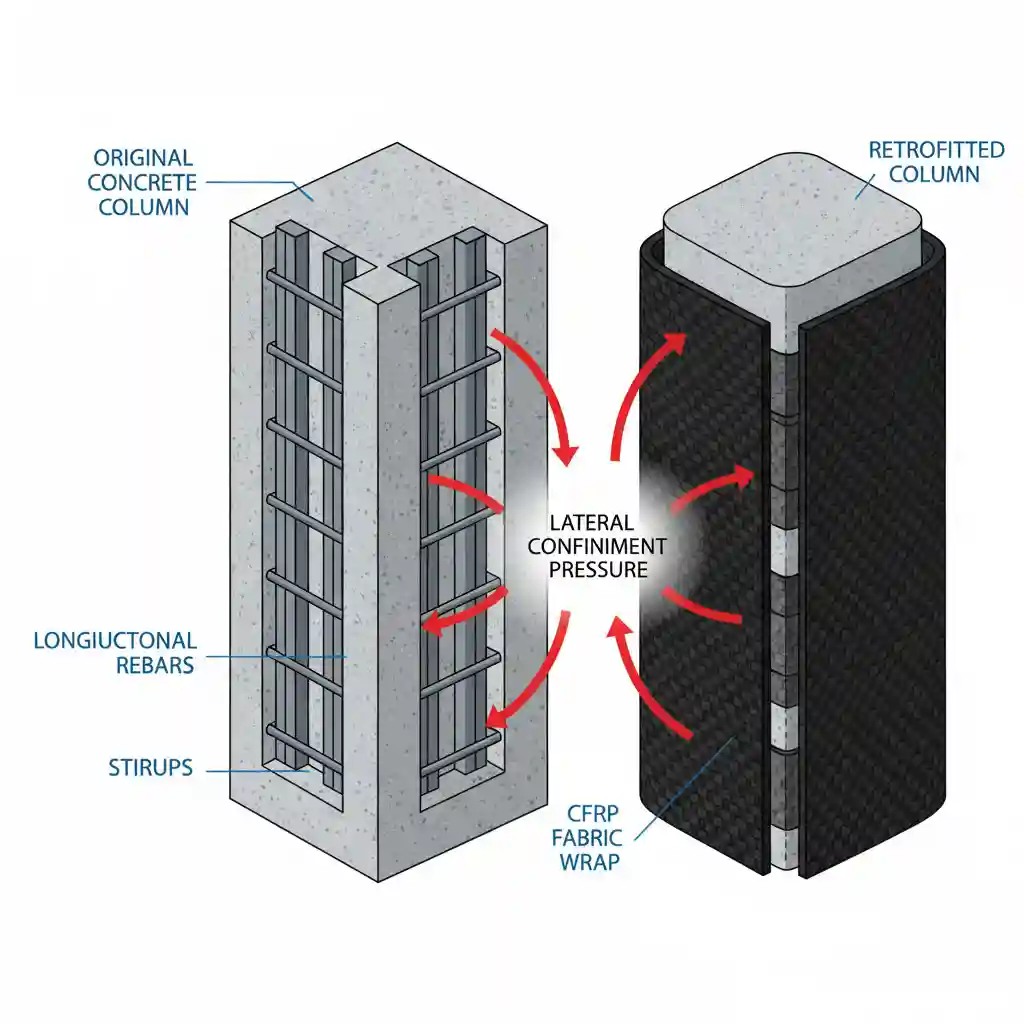

تقویت ستون‌ها با CFRP و مفهوم محصورشدگی

کاربرد CFRP در ستون‌ها با تقویت خمشی تیر تفاوت اساسی دارد. در بسیاری از کاربردهای ستون، هدف از اجرای CFRP ایجاد محصورشدگی بتن است. وقتی نوار یا پارچه CFRP به شکل مناسب پیرامون ستون اجرا می‌شود، در اثر بارگذاری و تمایل بتن به تغییر شکل جانبی، الیاف می‌توانند در برابر این تغییر شکل مقاومت کنند. این اثر محصورشدگی می‌تواند رفتار بتن را بهبود دهد و بسته به شرایط عضو و طراحی، ظرفیت و شکل‌پذیری را افزایش دهد.

این روش به‌خصوص در مقاوم‌سازی لرزه‌ای اعضای بتنی مورد توجه قرار گرفته است. fib یکی از منابع تخصصی خود را به مقاوم‌سازی سازه‌های بتنی با FRP و کاربردهای لرزه‌ای اختصاص داده و کاربرد این سیستم‌ها را در مقاوم‌سازی سازه‌های موجود بررسی کرده است.

در ستون‌های مستطیلی، گوشه‌های تیز می‌توانند روی عملکرد سیستم اثر منفی بگذارند، زیرا تمرکز تنش در گوشه‌ها افزایش پیدا می‌کند. بنابراین گرد کردن گوشه‌ها و آماده‌سازی مناسب هندسه ستون ممکن است بخشی از جزئیات اجرایی لازم باشد. شعاع گوشه، نوع سیستم CFRP، تعداد لایه‌ها و نحوه نصب باید بر اساس طراحی مشخص شوند و نمی‌توان یک مقدار ثابت را برای همه پروژه‌ها تجویز کرد.

تقویت برشی اعضای بتن‌آرمه با CFRP

شکست برشی یکی از حالت‌های مهم و بالقوه خطرناک در اعضای بتن‌آرمه است و تقویت آن نیازمند شناخت دقیق مسیر انتقال نیرو است. برخلاف تقویت خمشی که معمولاً با یک نوار طولی در ناحیه کششی قابل تصور است، تقویت برشی باید با مکانیزم انتقال نیرو در جان عضو هماهنگ باشد.

در تیرها، پارچه یا نوارهای CFRP ممکن است به صورت عمودی یا مورب اجرا شوند. یکی از روش‌های متداول، اجرای U-wrap است که در آن CFRP از دو طرف جان تیر عبور کرده و در قسمت پایین تیر به صورت مناسب ادامه پیدا می‌کند. بسته به هندسه عضو و دسترسی اجرایی، شکل دقیق سیستم می‌تواند متفاوت باشد.

مشکل مهم در اینجا آن است که ظرفیت سیستم فقط از مقاومت کششی الیاف به دست نمی‌آید. رفتار چسبندگی، کیفیت بتن، نحوه پایان دادن به نوار، فاصله نوارها و سازوکار شکست برشی همگی باید بررسی شوند. ACI PRC-440.2-23 و fib Bulletin 90 هر دو طراحی و جزئیات سیستم‌های FRP را به عنوان موضوعات مستقل مورد توجه قرار می‌دهند.

بنابراین در یک پروژه واقعی، انتخاب CFRP برای تقویت برشی بدون بررسی سازه موجود و بدون محاسبات مهندسی قابل اتکا نیست.

تقویت لرزه‌ای سازه‌ها با CFRP

یکی از مهم‌ترین حوزه‌های استفاده از FRP، مقاوم‌سازی سازه‌های موجود در برابر زلزله است. ساختمان‌هایی که بر اساس ضوابط قدیمی طراحی شده‌اند ممکن است از نظر شکل‌پذیری، جزئیات اتصال تیر و ستون، محصورشدگی ستون‌ها یا ظرفیت برخی اعضا با نیازهای امروزی فاصله داشته باشند.

در این شرایط CFRP می‌تواند بخشی از راهکار مقاوم‌سازی باشد. برای مثال، محصور کردن ستون‌ها می‌تواند به بهبود رفتار عضو در تغییرشکل‌های جانبی کمک کند. همچنین ممکن است در برخی نواحی، تقویت برشی یا خمشی مورد نیاز باشد.

با این حال نباید مقاوم‌سازی لرزه‌ای را به «چسباندن CFRP به ستون‌ها» تقلیل داد. زلزله یک مسئله سیستماتیک است و عملکرد کل سیستم باربر جانبی، دیافراگم‌ها، اتصالات، ستون‌ها، تیرها، دیوارهای برشی، مسیر انتقال نیرو و فونداسیون باید مورد بررسی قرار گیرد. CFRP ممکن است یکی از اجزای راهکار باشد، اما لزوماً راه‌حل کامل برای هر ساختمان نیست.

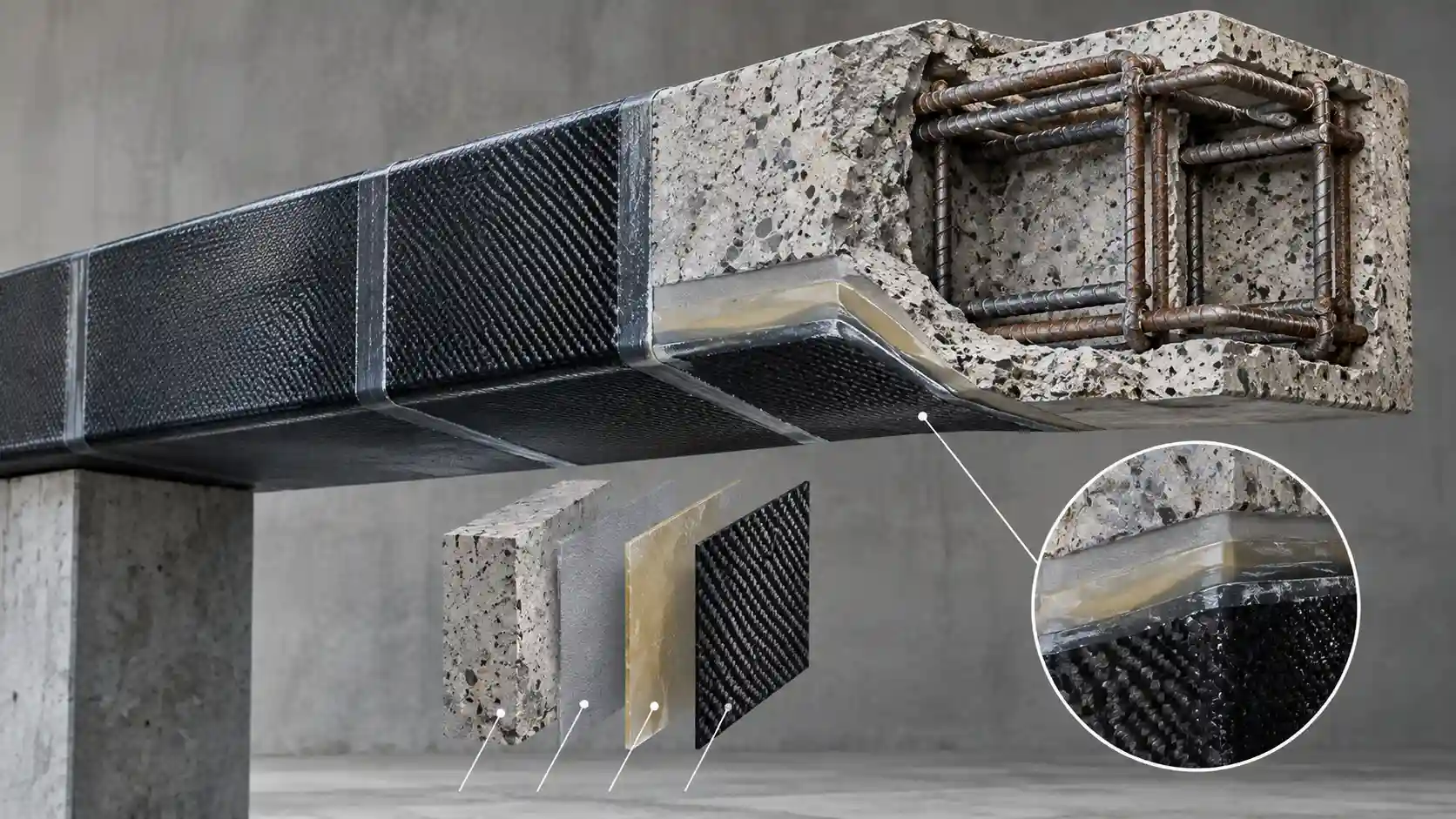

اجزای اصلی یک سیستم CFRP

یک سیستم CFRP سازه‌ای معمولاً فقط از یک پارچه سیاه‌رنگ تشکیل نشده است. برای اجرای صحیح، مجموعه‌ای از مصالح با نقش‌های متفاوت در کنار هم قرار می‌گیرند.

الیاف کربن

الیاف کربن عنصر اصلی تحمل بار در سیستم هستند. جهت الیاف اهمیت بسیار زیادی دارد و در پارچه‌های یک‌طرفه، بخش عمده ظرفیت در راستای اصلی الیاف توسعه پیدا می‌کند.

رزین و ماتریس پلیمری

رزین باعث تثبیت الیاف و انتقال نیرو میان آن‌ها می‌شود. در سیستم‌های چسبیده خارجی، رزین یا چسب همچنین نقش مهمی در اتصال کامپوزیت به سطح بتن دارد.

پرایمر

پرایمر برای آماده‌سازی و بهبود شرایط سطح و ایجاد اتصال مناسب بین بتن و لایه‌های بعدی سیستم استفاده می‌شود. نوع و نحوه استفاده از آن باید طبق سیستم تولیدکننده باشد.

بتونه یا لایه تسطیح

اگر سطح بتن دارای حفره، خلل‌وفرج یا ناهمواری باشد، ممکن است نیاز به مواد ترمیمی یا تسطیح‌کننده وجود داشته باشد. سطح نهایی باید شرایط لازم برای اجرای CFRP را داشته باشد.

لایه محافظ

در برخی پروژه‌ها، سیستم CFRP ممکن است به پوشش محافظ نیاز داشته باشد؛ خصوصاً در شرایطی که سیستم در معرض ضربه، محیط شیمیایی، تابش یا آتش قرار دارد. نوع محافظ باید با سیستم CFRP سازگار باشد.

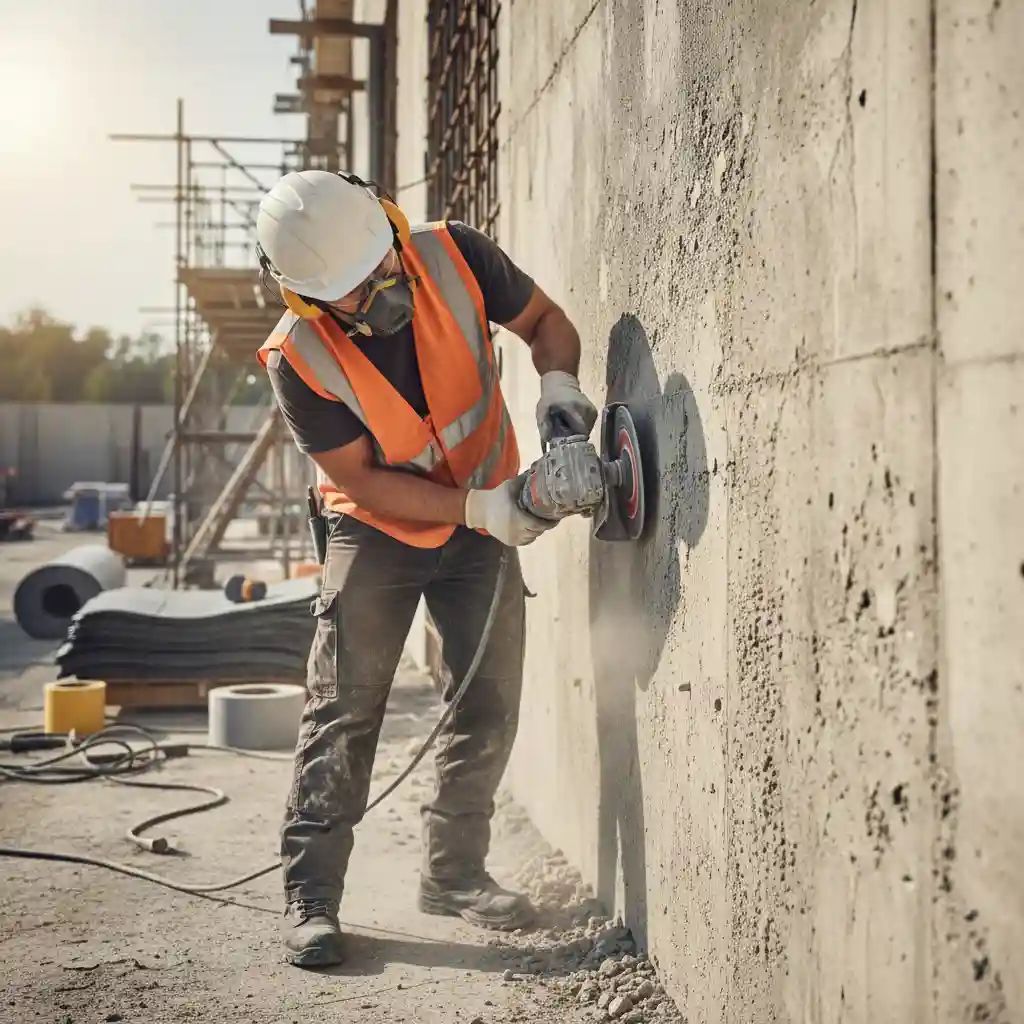

آماده‌سازی سطح بتن قبل از اجرای CFRP

یکی از مهم‌ترین مراحل اجرای CFRP آماده‌سازی سطح است. حتی بهترین محصول CFRP اگر روی سطح نامناسب نصب شود، نمی‌تواند عملکرد مورد انتظار را ارائه دهد.

سطح باید از آلودگی‌هایی مانند گردوغبار، روغن، چربی، پوشش‌های نامناسب، ذرات سست و مصالح جداشونده پاک شود. قسمت‌های ضعیف بتن باید شناسایی و در صورت نیاز ترمیم شوند. ترک‌های موجود نیز باید براساس علت و اهمیت سازه‌ای بررسی شوند.

این مرحله اهمیت زیادی دارد، زیرا سیستم CFRP معمولاً به سطح بتن وابسته است. اگر بتن سطحی ضعیف باشد، ممکن است شکست در خود بتن یا در ناحیه اتصال رخ دهد؛ حتی اگر چسب و CFRP از نظر مشخصات محصول سالم باشند.

در منابع تخصصی fib، اجرای عملی و کنترل کیفیت به عنوان یک بخش مستقل از دستورالعمل سیستم‌های FRP مطرح شده است. ACI نیز طراحی، ساخت و بازرسی سیستم‌های FRP را در راهنمای خود پوشش می‌دهد.

مراحل اجرای CFRP روی سازه بتنی

اجرای CFRP باید بر اساس مشخصات سیستم مورد تأیید پروژه و دستورالعمل سازنده انجام شود، اما به طور کلی می‌توان فرایند را از ارزیابی اولیه تا کنترل نهایی دنبال کرد.

ابتدا وضعیت سازه بررسی می‌شود. در این مرحله ترک‌ها، خوردگی، کیفیت بتن، ابعاد عضو، آرماتورها، تغییرشکل‌ها و بارهای موجود بررسی می‌شوند. سپس مهندس مشخص می‌کند که آیا اصلاً CFRP گزینه مناسب است یا خیر.

بعد از طراحی، سطح آماده می‌شود. بتن ضعیف برداشته شده و نواحی آسیب‌دیده ترمیم می‌شوند. سطح باید به شرایط مورد نیاز سیستم برسد.

سپس مواد سیستم طبق مشخصات پروژه آماده می‌شوند. در سیستم‌های رزینی، نسبت اختلاط، زمان کارپذیری و شرایط محیطی اهمیت دارند. پس از اجرای لایه‌های لازم، پارچه یا لمینیت CFRP نصب می‌شود. باید اطمینان حاصل شود که الیاف در جهت درست قرار گرفته‌اند و چین، حباب، جداشدگی یا نقص اجرایی در سیستم باقی نمانده است.

پس از نصب، بسته به پروژه و سیستم، ممکن است لایه محافظ یا پوشش نهایی اجرا شود. در پایان نیز کنترل کیفیت انجام می‌شود.

نکته مهم این است که اجرای CFRP را نمی‌توان با چسباندن یک نوار کربنی به بتن برابر دانست. کیفیت سیستم نهایی نتیجه عملکرد زنجیره‌ای همه مراحل است.

مزایای تقویت سازه با CFRP

یکی از دلایل اصلی توسعه استفاده از CFRP، مجموعه‌ای از مزایای آن در مقایسه با برخی روش‌های سنتی است. نخستین مزیت، وزن کم است. یک سیستم تقویت خارجی CFRP می‌تواند بدون اضافه کردن حجم زیادی از مصالح سنگین به سازه اجرا شود. این موضوع در ساختمان‌های موجود اهمیت زیادی دارد.

مزیت دوم، ضخامت کم است. در روش‌هایی مانند ژاکت بتنی یا فولادی، ممکن است ابعاد عضو به شکل قابل توجهی افزایش پیدا کند؛ در حالی که سیستم‌های CFRP معمولاً فضای بسیار کمتری اشغال می‌کنند.

مزیت دیگر، مقاومت در برابر خوردگی است. فولاد در محیط‌های خورنده می‌تواند دچار زنگ‌زدگی شود، در حالی که FRP از جنس کامپوزیت پلیمری است و رفتار آن از این نظر متفاوت است. FHWA نیز مقاومت در برابر خوردگی را در کنار وزن کم به عنوان یکی از مزایای FRP معرفی کرده است.

اجرای نسبتاً سریع و کاهش عملیات تخریبی نیز می‌تواند مزیت مهمی باشد. fib در بررسی مقاوم‌سازی با FRP به مزایایی مانند کاهش اختلال در بهره‌برداری و کاهش برخی عملیات سنگین و پر سر و صدا نسبت به روش‌های سنتی اشاره می‌کند.

محدودیت‌های CFRP که نباید نادیده گرفته شوند

CFRP با وجود مزایای فراوان، یک راهکار بدون محدودیت نیست. یکی از مهم‌ترین محدودیت‌ها، وابستگی سیستم چسبیده به کیفیت زیرکار است. اگر بتن ضعیف یا آسیب‌دیده باشد، ابتدا باید مشکل زیرکار حل شود.

موضوع دیگر حساسیت برخی سیستم‌های رزینی به شرایط محیطی و دمایی است. رزین‌ها می‌توانند در دماهای بالا رفتار متفاوتی داشته باشند و به همین دلیل حفاظت در برابر آتش و دمای بالا باید در طراحی مورد توجه قرار گیرد.

همچنین CFRP معمولاً ماده‌ای با رفتار کششی بسیار خوب است اما مانند فولاد شکل‌پذیری مشابهی ندارد و رفتار آن باید در طراحی به صورت مشخص در نظر گرفته شود. سیستم‌های FRP در بسیاری از شرایط به شکست نسبتاً ترد نزدیک می‌شوند و این ویژگی بر فلسفه طراحی اثر می‌گذارد.

هزینه اولیه مصالح نیز ممکن است در برخی پروژه‌ها بیشتر از روش‌های سنتی باشد. بنابراین مقایسه اقتصادی باید بر اساس کل پروژه انجام شود؛ نه فقط قیمت هر مترمربع CFRP. زمان اجرای پروژه، توقف بهره‌برداری، وزن اضافه‌شده، فضای اشغال‌شده و هزینه‌های جانبی هم باید در نظر گرفته شوند.

CFRP در برابر ژاکت بتنی؛ چه تفاوتی دارند؟

ژاکت بتنی یکی از روش‌های شناخته‌شده تقویت اعضای موجود است. در این روش معمولاً بتن و آرماتور جدید به اطراف عضو اضافه می‌شود و مقطع عضو افزایش پیدا می‌کند. این روش می‌تواند ظرفیت عضو را به میزان قابل توجهی تغییر دهد، اما وزن و ابعاد عضو نیز افزایش پیدا می‌کند.

CFRP در مقابل معمولاً بسیار کم‌ضخامت‌تر است و وزن کمی به سازه اضافه می‌کند. این موضوع می‌تواند برای پروژه‌هایی که محدودیت معماری دارند اهمیت داشته باشد.

در عوض، ژاکت بتنی می‌تواند در شرایطی که عضو به افزایش جدی سطح مقطع یا اصلاح گسترده نیاز دارد گزینه مناسب‌تری باشد. بنابراین نمی‌توان گفت CFRP همیشه جایگزین ژاکت بتنی است. انتخاب روش باید براساس نوع خرابی، ظرفیت مورد نیاز، هندسه، شرایط اجرایی، هزینه، معماری و الزامات طراحی انجام شود.

CFRP در برابر ژاکت فولادی

ژاکت فولادی نیز یکی دیگر از روش‌های سنتی تقویت است. فولاد می‌تواند ظرفیت بالایی فراهم کند اما وزن، خوردگی، اتصالات، جوشکاری و دشواری حمل و نصب از جمله موضوعاتی هستند که باید در پروژه بررسی شوند.

CFRP به دلیل وزن بسیار کمتر و مقاومت مناسب در برابر خوردگی می‌تواند در برخی پروژه‌ها گزینه متفاوتی باشد. FHWA نیز کاربرد FRP را در تقویت سازه‌های موجود و بازگرداندن یا افزایش ظرفیت اعضای سازه‌ای مورد توجه قرار داده است.

اما در مواردی که نیاز به رفتار خاص، اتصال مکانیکی یا افزایش بسیار زیاد ابعاد و ظرفیت وجود دارد، سیستم فولادی ممکن است همچنان مطرح باشد. مقایسه باید مهندسی و پروژه‌محور باشد.

دوام CFRP و تأثیر شرایط محیطی

دوام یکی از موضوعات مهم در استفاده از هر سیستم تقویت خارجی است. قرار گرفتن سازه در محیط مرطوب، چرخه‌های دمایی، مواد شیمیایی، تابش فرابنفش، نمک‌ها و شرایط خاص صنعتی می‌تواند روی سیستم اثر بگذارد.

این موضوع به معنی آن نیست که CFRP ماده‌ای نامناسب برای محیط‌های سخت است؛ بلکه باید سیستم مناسب انتخاب شود و جزئیات حفاظت در نظر گرفته شود. fib Bulletin 90 یک فصل مستقل را به ملاحظات دوام اختصاص داده و همچنین چسبندگی و اجرای عملی را جداگانه بررسی می‌کند.

در یک پروژه واقعی، انتخاب رزین، پوشش محافظ و جزئیات انتهایی باید متناسب با محیط انجام شود. اگر سیستم در محیطی با رطوبت یا مواد شیمیایی خاص قرار دارد، اطلاعات فنی تولیدکننده و الزامات طراحی باید بررسی شود.

رفتار CFRP در برابر آتش

یکی از موضوعاتی که در پروژه‌های ساختمانی باید با دقت بررسی شود، عملکرد سیستم‌های FRP در دماهای بالا است. CFRP از الیاف کربن و ماتریس پلیمری تشکیل شده و عملکرد بخش پلیمری در دماهای بالا می‌تواند محدودیت ایجاد کند.

به همین دلیل نباید صرفاً به این دلیل که خود الیاف کربن مقاومت حرارتی بالایی دارند، نتیجه گرفت که کل سیستم CFRP در برابر آتش بدون نیاز به حفاظت عمل می‌کند. رزین و سیستم اتصال باید در شرایط آتش و دمای بالا مورد بررسی قرار گیرند.

در پروژه‌هایی که الزامات مقاومت در برابر حریق جدی است، باید سیستم حفاظت در برابر آتش و پوشش مناسب براساس طراحی و مشخصات محصول انتخاب شود. این موضوع خصوصاً در ساختمان‌های عمومی، پارکینگ‌ها، ساختمان‌های مرتفع و فضاهایی که الزامات حریق سخت‌گیرانه دارند اهمیت بیشتری پیدا می‌کند.

مهم‌ترین حالت‌های شکست در تقویت CFRP

در طراحی CFRP تنها افزایش مقاومت نهایی مهم نیست؛ باید حالت‌های شکست احتمالی نیز بررسی شوند.

یکی از حالت‌های مهم، شکست یا گسیختگی خود CFRP است. در این حالت ظرفیت الیاف به حد نهایی خود نزدیک شده و سیستم دیگر نمی‌تواند تنش بیشتری تحمل کند.

حالت دیگر، جداشدگی CFRP از بتن است. این حالت اهمیت ویژه‌ای دارد زیرا ممکن است الیاف هنوز از نظر ذاتی ظرفیت استفاده‌نشده داشته باشند، اما اتصال دیگر نتواند نیرو را منتقل کند.

شکست بتن در سطح نیز می‌تواند اتفاق بیفتد. در چنین شرایطی، لایه‌ای از بتن همراه با CFRP جدا می‌شود.

همچنین ممکن است در عضو اصلی، شکست فشاری بتن یا شکست‌های مرتبط با مکانیسم خمشی یا برشی رخ دهد. به همین دلیل تقویت یک ناحیه نباید باعث شود مهندس حالت شکست دیگری را نادیده بگیرد.

این مسئله نشان می‌دهد که «افزایش ظرفیت CFRP» به معنی افزایش نامحدود ظرفیت عضو نیست. تقویت یک بخش می‌تواند توزیع نیرو و حالت شکست کل سیستم را تغییر دهد.

جداشدگی CFRP از بتن؛ چرا اتفاق می‌افتد؟

جداشدگی یکی از مهم‌ترین چالش‌های سیستم‌های CFRP چسبیده خارجی است. فرض کنید یک نوار CFRP با مقاومت کششی بسیار بالا زیر تیر نصب شده باشد. اگر چسبندگی در انتهای نوار یا در ناحیه‌ای از سطح کافی نباشد، نیرو نمی‌تواند به صورت مناسب از بتن به CFRP منتقل شود.

ترک‌های بتن نیز می‌توانند مسیر انتقال نیرو را تحت تأثیر قرار دهند. همچنین سطح خیلی صاف، وجود گردوغبار، چربی، بتن ضعیف، رطوبت نامناسب یا اجرای ناقص رزین می‌تواند شرایط اتصال را نامطلوب کند.

به همین دلیل طراحی طول مهاری و جزئیات انتهایی اهمیت زیادی دارند. در fib Bulletin 90، موضوع Bond به عنوان یکی از بخش‌های اصلی طراحی سیستم‌های externally applied FRP مورد بررسی قرار گرفته است.

کنترل کیفیت اجرای CFRP

کنترل کیفیت باید از قبل از نصب آغاز شود و تا بعد از اجرای سیستم ادامه داشته باشد.

قبل از اجرا باید مشخصات مصالح، شرایط نگهداری، تاریخ تولید و شرایط محیطی بررسی شود. سطح بتن باید مطابق مشخصات آماده‌سازی شده باشد. پس از اجرای سیستم نیز باید کیفیت چسبندگی، یکنواختی لایه‌ها، وجود حباب، چین‌خوردگی، آسیب‌های سطحی و پوشش نهایی بررسی شود.

در پروژه‌های مهم، کنترل کیفیت نباید صرفاً به مشاهده ظاهری محدود شود و باید مطابق مشخصات فنی پروژه و استاندارد یا دستورالعمل مورد استفاده انجام شود.

ACI PRC-440.2-23 به طراحی، ساخت و بازرسی سیستم‌های FRP توجه دارد و ACI همچنین استانداردهای مرتبط با سیستم‌های externally bonded FRP را منتشر کرده است.

اشتباهات رایج در اجرای CFRP

یکی از اشتباهات رایج، انتخاب سیستم براساس قیمت است. دو محصول ممکن است از نظر ظاهری شبیه باشند، اما مشخصات مکانیکی، رزین، روش اجرا و شرایط استفاده متفاوتی داشته باشند.

اشتباه دوم، بی‌توجهی به بتن زیرکار است. اگر سطح بتن ضعیف باشد، نصب CFRP روی آن مشکل اصلی را حل نمی‌کند.

اشتباه سوم، قرار دادن الیاف در جهت اشتباه است. الیاف کربن به شکل ویژه‌ای در راستای خود عمل می‌کنند و جهت‌گیری باید با هدف تقویت هماهنگ باشد.

اشتباه چهارم، اجرای CFRP روی سطح مرطوب یا آلوده بدون رعایت الزامات سیستم است.

اشتباه پنجم، نادیده گرفتن انتهای نوارها و نواحی انتقال نیرو است.

اشتباه ششم، تصور اینکه هر ترک با CFRP قابل تعمیر است. CFRP ممکن است در یک طرح تقویت سازه‌ای استفاده شود، اما ترک می‌تواند ناشی از نشست، خوردگی، تغییرشکل، بارگذاری، جمع‌شدگی یا مشکلات دیگر باشد. علت ترک باید مشخص شود.

آیا CFRP برای همه ساختمان‌ها مناسب است؟

خیر. CFRP یک ابزار مهندسی است، نه یک راه‌حل عمومی برای تمام مشکلات سازه‌ای.

اگر عضو به دلیل خوردگی شدید آرماتور آسیب دیده باشد، ابتدا باید وضعیت خوردگی و بتن بررسی شود. اگر بتن به شدت ضعیف شده باشد، ممکن است روش‌های ترمیم و تقویت دیگری نیز لازم باشند.

اگر مسئله ناشی از ضعف بنیادی سیستم باربر جانبی ساختمان باشد، چند نوار CFRP روی تیرها لزوماً مشکل را حل نمی‌کند.

اگر دسترسی به سطح عضو ممکن نباشد، اجرای CFRP خارجی نیز با مشکل مواجه می‌شود.

اگر پروژه در معرض آتش شدید قرار داشته باشد، سیستم باید از نظر حفاظت حریق بررسی شود.

بنابراین تصمیم نهایی باید پس از ارزیابی سازه، تعیین نیاز مقاوم‌سازی، بررسی گزینه‌های مختلف و طراحی مهندسی گرفته شود.

روند تصمیم‌گیری برای استفاده از CFRP

می‌توان فرایند انتخاب را به صورت یک مسیر منطقی در نظر گرفت. ابتدا باید مشخص شود مشکل سازه چیست. آیا ظرفیت خمشی کم است؟ آیا برش کافی نیست؟ آیا ستون به محصورشدگی نیاز دارد؟ آیا ساختمان برای زلزله نیاز به اصلاح دارد؟

بعد از آن باید وضعیت واقعی سازه بررسی شود. نقشه‌های موجود، شرایط فعلی، ابعاد، آرماتورها، ترک‌ها و کیفیت مصالح باید مشخص شوند.

سپس گزینه‌های تقویت با یکدیگر مقایسه می‌شوند. CFRP، ژاکت بتنی، ژاکت فولادی، افزایش مقطع، دیوار برشی یا سایر روش‌ها ممکن است در شرایط مختلف مطرح باشند.

در مرحله بعد سیستم انتخاب‌شده طراحی می‌شود. در طراحی CFRP باید هم عضو اصلی و هم سیستم اتصال و حالت‌های شکست احتمالی بررسی شوند.

در نهایت، روش اجرا، کنترل کیفیت و حفاظت نهایی تعیین می‌شود.

این مسیر از یک نکته مهم پیروی می‌کند: ابتدا مشکل سازه را بشناسیم و سپس ماده را انتخاب کنیم؛ نه اینکه ابتدا CFRP را انتخاب کنیم و بعد به دنبال مسئله‌ای برای آن بگردیم.

جدول مقایسه روش‌های رایج تقویت سازه

طراحی CFRP از دیدگاه مهندسی چگونه انجام می‌شود؟

طراحی CFRP باید از ظرفیت مورد نیاز عضو آغاز شود. مهندس ابتدا ظرفیت موجود را تعیین می‌کند و سپس ظرفیت مورد نیاز را براساس بارگذاری و شرایط پروژه به دست می‌آورد.

در تقویت خمشی، مقدار تقویت مورد نیاز به عوامل مختلفی مانند مقاومت بتن، مشخصات میلگردهای موجود، هندسه مقطع، پوشش بتن، شرایط بارگذاری و ظرفیت CFRP وابسته است. همچنین باید بررسی شود که اضافه کردن CFRP باعث تغییر حالت شکست عضو نشود.

در تقویت برشی، سازوکار انتقال نیرو متفاوت است و ظرفیت سیستم به جهت‌گیری الیاف، چسبندگی، هندسه عضو و جزئیات نصب وابسته می‌شود.

در ستون‌ها، طراحی محصورشدگی نیازمند بررسی هندسه ستون، شعاع گوشه، مقاومت بتن، مقدار بار محوری و شرایط لرزه‌ای است.

بنابراین ارائه یک «فرمول ثابت» برای همه پروژه‌ها صحیح نیست. ACI PRC-440.2-23 نیز طراحی سیستم‌های FRP را در چارچوب مشخصات مواد، تحلیل سازه، شرایط اجرایی و بازرسی بررسی می‌کند.

نقش مهندس سازه در پروژه CFRP

اجرای CFRP نباید بدون طراحی و نظارت متخصص انجام شود. مهندس سازه باید ابتدا وضعیت عضو موجود را ارزیابی کند و مشخص کند که آیا واقعاً نیاز به تقویت وجود دارد و آیا CFRP برای مسئله مورد نظر مناسب است یا خیر.

بعد از آن باید سیستم تقویت طراحی شود و مشخصات محصول و روش اجرا با طراحی هماهنگ شوند.

ناظر نیز باید اجرای سطح، مصالح، جهت الیاف، تعداد لایه‌ها، کیفیت رزین و جزئیات پایانی را کنترل کند.

در واقع موفقیت یک پروژه CFRP نتیجه همکاری سه بخش است: طراحی صحیح، مصالح مناسب و اجرای صحیح. حذف هر یک از این سه بخش می‌تواند عملکرد نهایی را کاهش دهد.

CFRP در پل‌ها و زیرساخت‌ها

کاربرد CFRP فقط به ساختمان‌های مسکونی و اداری محدود نیست. پل‌ها یکی از حوزه‌های مهم استفاده از سیستم‌های FRP هستند. FHWA مجموعه‌ای از منابع و پروژه‌های مربوط به تقویت و تعمیر پل‌ها با FRP منتشر کرده و کاربرد CFRP در تیرها، اجزای پل و سیستم‌های مختلف را مستندسازی کرده است.

در زیرساخت‌ها، مسئله خوردگی اهمیت بیشتری پیدا می‌کند، زیرا بسیاری از پل‌ها در معرض رطوبت، نمک‌های یخ‌زدا یا محیط‌های خورنده قرار دارند. در چنین شرایطی، استفاده از مصالح کامپوزیتی می‌تواند در طراحی و نگهداری مورد توجه قرار گیرد.

FHWA همچنین راهنماهای طراحی برای سیستم‌های FRP چسبیده در تعمیر و تقویت اعضای پل منتشر کرده است.

CFRP و مقاوم‌سازی ساختمان‌های قدیمی

ساختمان‌های قدیمی ممکن است به دلایل مختلف نیازمند ارزیابی و تقویت شوند. در بعضی ساختمان‌ها ظرفیت اعضا با تغییر کاربری افزایش می‌یابد؛ در بعضی دیگر، ضوابط طراحی نسبت به زمان ساخت تغییر کرده‌اند یا آسیب و فرسودگی ایجاد شده است.

یکی از مزایای روش‌های FRP این است که می‌توانند در بسیاری از پروژه‌های مقاوم‌سازی با حداقل افزایش ابعاد عضو اجرا شوند. این ویژگی برای ساختمان‌هایی که همچنان در حال بهره‌برداری هستند اهمیت زیادی دارد.

با این حال، مقاوم‌سازی ساختمان قدیمی باید با شناخت تاریخچه سازه و شرایط واقعی آن انجام شود. استفاده از نقشه‌های قدیمی بدون تطبیق با وضعیت موجود می‌تواند خطرناک باشد.

هزینه تقویت با CFRP به چه عواملی بستگی دارد؟

نمی‌توان برای CFRP یک قیمت ثابت به ازای هر مترمربع یا هر متر طول اعلام کرد و آن را برای همه پروژه‌ها معتبر دانست. هزینه به نوع الیاف، وزن و مشخصات پارچه، تعداد لایه‌ها، نوع رزین، آماده‌سازی سطح، تعمیرات زیرکار، دسترسی به عضو، ارتفاع، حجم پروژه، شرایط محیطی و جزئیات اجرایی وابسته است.

برای مثال، یک پروژه که تنها به چند نوار CFRP روی تیرهای قابل دسترس نیاز دارد با پروژه‌ای که در آن باید سطح گسترده‌ای از ستون‌ها و تیرها آماده‌سازی، ترمیم و چندلایه CFRP اجرا شود، از نظر هزینه کاملاً متفاوت خواهد بود.

همچنین باید هزینه نیروی متخصص، داربست یا دسترسی، حفاظت سطح، پوشش نهایی و کنترل کیفیت نیز در نظر گرفته شود.

بنابراین مقایسه اقتصادی بهتر است بر اساس کل سیستم تقویت انجام شود، نه فقط قیمت خود پارچه CFRP.

آیا CFRP باعث افزایش عمر سازه می‌شود؟

اگر CFRP به درستی طراحی و اجرا شود، می‌تواند بخشی از راهکار افزایش ظرفیت یا بهبود عملکرد سازه باشد. اما نباید آن را به عنوان یک «ضمانت افزایش عمر» مستقل در نظر گرفت.

عمر مفید سیستم به شرایط سازه، محیط، کیفیت مصالح، حفاظت، طراحی، اجرا و نگهداری وابسته است. اگر مثلاً خوردگی فعال آرماتور ادامه داشته باشد، صرفاً چسباندن CFRP روی عضو ممکن است علت اصلی مشکل را برطرف نکند.

در واقع باید میان ترمیم، تعمیر و تقویت تفاوت قائل شد. ترمیم ممکن است برای بازگرداندن وضعیت آسیب‌دیده انجام شود، در حالی که تقویت با هدف افزایش ظرفیت یا بهبود عملکرد انجام می‌شود. گاهی هر دو فرایند باید در یک پروژه با هم اجرا شوند.

آیا CFRP ترک‌های بتن را از بین می‌برد؟

CFRP می‌تواند در برخی سیستم‌های طراحی‌شده روی ترک‌ها اجرا شود، اما نمی‌توان گفت هر ترکی با نصب CFRP «تعمیر» می‌شود.

ترک یک نشانه است، نه لزوماً علت. ممکن است ترک ناشی از جمع‌شدگی، نشست، خوردگی آرماتور، بارگذاری بیش از ظرفیت، تغییرشکل، زلزله یا عوامل دیگر باشد.

اگر علت ترک برطرف نشود، ممکن است ترک مجدداً ایجاد شود یا رفتار عضو همچنان نامطلوب باقی بماند. بنابراین قبل از اجرای سیستم تقویت، علت ترک باید بررسی شود.

آینده استفاده از CFRP در صنعت ساختمان

با افزایش نیاز به نگهداری ساختمان‌های موجود، مقاوم‌سازی و بهسازی زیرساخت‌ها، انتظار می‌رود مواد کامپوزیتی همچنان بخش مهمی از فناوری تعمیر و تقویت سازه‌ها باشند. منابع تخصصی جدید نیز نشان می‌دهند که حوزه FRP همچنان در حال توسعه است. ACI در سال ۲۰۲۳ راهنمای 440.2 را به‌روزرسانی کرد و در فهرست اسناد جدیدتر خود نیز اسناد و الزامات مرتبط با FRP را منتشر کرده است.

fib نیز Bulletin 90 را به عنوان نسخه توسعه‌یافته‌تر و جدیدتر نسبت به Bulletin 14 معرفی می‌کند و مباحثی مانند طراحی، دوام، چسبندگی، مقاوم‌سازی لرزه‌ای و کنترل کیفیت را در آن پوشش می‌دهد.

این روند نشان می‌دهد که CFRP دیگر صرفاً یک فناوری آزمایشگاهی نیست و در بسیاری از کشورها به عنوان یکی از گزینه‌های مهندسی برای تعمیر و تقویت سازه‌های موجود شناخته شده است.

جمع‌بندی؛ آیا CFRP انتخاب مناسبی برای تقویت سازه است؟

تقویت سازه با الیاف کربن یا CFRP یکی از فناوری‌های مهم در حوزه مقاوم‌سازی سازه‌های بتنی است که می‌تواند در شرایط مناسب برای افزایش ظرفیت خمشی و برشی، محصورشدگی ستون‌ها و برخی کاربردهای مقاوم‌سازی لرزه‌ای مورد استفاده قرار گیرد.

مهم‌ترین ویژگی CFRP وزن کم، ضخامت کم، مقاومت مناسب در برابر خوردگی و امکان اجرای نسبتاً سریع آن در بسیاری از پروژه‌هاست. در عین حال، این سیستم محدودیت‌هایی نیز دارد و عملکرد آن به شدت به طراحی، کیفیت سطح بتن، چسبندگی، جهت الیاف، جزئیات اجرایی، شرایط محیطی و کنترل کیفیت وابسته است.

مهم‌ترین نکته این است که CFRP نباید به عنوان یک ماده جادویی برای حل تمام مشکلات سازه‌ای در نظر گرفته شود. اگر سازه آسیب دیده باشد، ابتدا باید علت آسیب شناخته شود. اگر ظرفیت عضو کافی نباشد، باید مکانیسم کمبود ظرفیت مشخص شود. سپس می‌توان بررسی کرد که CFRP در چه بخش و با چه آرایشی می‌تواند به عنوان بخشی از راهکار تقویت استفاده شود.

در پروژه‌های حرفه‌ای، مسیر صحیح از ارزیابی سازه → تشخیص مشکل → تعیین ظرفیت مورد نیاز → بررسی گزینه‌های تقویت → طراحی CFRP → آماده‌سازی زیرکار → اجرای تخصصی → کنترل کیفیت → حفاظت و بازرسی عبور می‌کند.

به همین دلیل، موفقیت یک سیستم CFRP بیشتر از آنکه به «قدرت خود الیاف کربن» وابسته باشد، به این بستگی دارد که آیا کل سیستم به درستی طراحی و اجرا شده است یا خیر.

برای مهندسان و مالکان ساختمان، CFRP زمانی ارزش واقعی خود را نشان می‌دهد که به عنوان یک جزء مهندسی‌شده در یک سیستم مقاوم‌سازی کامل مورد استفاده قرار گیرد؛ نه صرفاً به عنوان یک لایه کامپوزیتی که روی سطح بتن چسبانده شده است.

در نهایت، انتخاب CFRP باید بر اساس شرایط واقعی سازه و توسط متخصص ذی‌صلاح انجام شود. راهنماهایی مانند ACI PRC-440.2-23 و fib Bulletin 90 چارچوب‌های تخصصی مهمی برای طراحی، اجرا و کنترل سیستم‌های FRP ارائه می‌کنند و در پروژه‌های حرفه‌ای باید در کنار ضوابط و مقررات محلی مورد توجه قرار گیرند.

سؤالات متداول
