آموزش مدلسازی سازه در ETABS از صفر تا صد برای مبتدی‌ها

وقتی یک دانشجوی عمران یا مهندس تازه‌کار تصمیم می‌گیرد یادگیری ETABS را شروع کند، معمولاً نخستین چیزی که با آن مواجه می‌شود تعداد زیادی منو، پنجره، ابزار، گزینه و اصطلاح تخصصی است. Story، Grid، Frame، Shell، Diaphragm، Load Pattern، Load Case، Mass Source، Modal Analysis، Response Spectrum و ده‌ها اصطلاح دیگر ممکن است در همان روزهای اول این تصور را ایجاد کنند که کار با ETABS بسیار پیچیده است.

اما در عمل، بخش زیادی از این پیچیدگی ظاهری زمانی از بین می‌رود که متوجه شوید نرم‌افزار در حال پاسخ دادن به چند سؤال ساده درباره یک ساختمان است: ساختمان چه شکلی است؟ از چه مصالحی ساخته شده؟ اعضای آن چه مشخصاتی دارند؟ چه بارهایی به آن وارد می‌شود؟ نیروها چگونه در سازه منتقل می‌شوند؟ و این سازه تحت این بارها چگونه رفتار می‌کند؟

ETABS یک نرم‌افزار یکپارچه برای مدل‌سازی، تحلیل و طراحی ساختمان است و امکاناتی برای سازه‌های بتنی، فولادی و سیستم‌های مختلف ساختمانی در اختیار مهندس قرار می‌دهد. در مستندات رسمی CSI، قابلیت‌هایی مانند مدل‌سازی ساختمان‌های چندطبقه، تعریف سیستم‌های مختلف سازه‌ای، اعمال بارهای ثقلی و جانبی، تحلیل استاتیکی و دینامیکی، تحلیل مودال، تحلیل تاریخچه زمانی، اثر P-Delta و طراحی اعضا در این نرم‌افزار ارائه شده است.

اما باید از همین ابتدا یک تفاوت مهم را روشن کنیم: مدل‌سازی با ETABS با نقاشی ساختمان در ETABS یکسان نیست. ممکن است شخصی بتواند در چند ساعت تیر و ستون و سقف رسم کند، اما هنوز نتواند تشخیص دهد آیا مدل او از نظر هندسی، بارگذاری، جرم، دیافراگم و اتصال اعضا صحیح است یا خیر. مهارت واقعی زمانی شکل می‌گیرد که فرد بداند چرا یک عضو باید در یک موقعیت مشخص مدل شود، چرا یک سقف باید با یک نوع خاص مدل شود، چرا تعریف اشتباه Mass Source می‌تواند تحلیل لرزه‌ای را تحت تأثیر قرار دهد یا چرا یک مدل سه‌بعدی زیبا ممکن است از نظر تحلیلی اشتباه باشد.

به همین دلیل، هدف این مقاله این نیست که صرفاً یک مسیر کلیک‌کردن در منوهای ETABS ارائه دهد. هدف این است که منطق مدل‌سازی سازه را برای یک فرد مبتدی روشن کند؛ یعنی از شناخت ساختمان و آماده‌سازی اطلاعات، به ساخت مدل برسیم، سپس مصالح و مقاطع را تعریف کنیم، اعضای سازه‌ای را مدل کنیم، دیافراگم و بارگذاری را تعریف کنیم، تحلیل را اجرا کنیم و در نهایت نتایج را از دید مهندسی بررسی کنیم.

این نکته هم اهمیت زیادی دارد که نسخه‌های ETABS در طول زمان تغییر می‌کنند و امکانات جدیدی به آن‌ها اضافه می‌شود. برای نمونه، در نسخه‌های اخیر قابلیت‌ها و آیین‌نامه‌های طراحی و ابزارهای مختلف توسعه پیدا کرده‌اند؛ بنابراین ممکن است جای بعضی گزینه‌ها یا ظاهر بعضی پنجره‌ها بین نسخه‌های مختلف دقیقاً یکسان نباشد. با این حال، منطق اصلی مدل‌سازی مانند تعریف Story، Grid، مصالح، مقاطع، اعضا، بارها، Mass Source و تحلیل در ساختار کلی نرم‌افزار ثابت می‌ماند.

ETABS چیست و چه کاری انجام می‌دهد؟

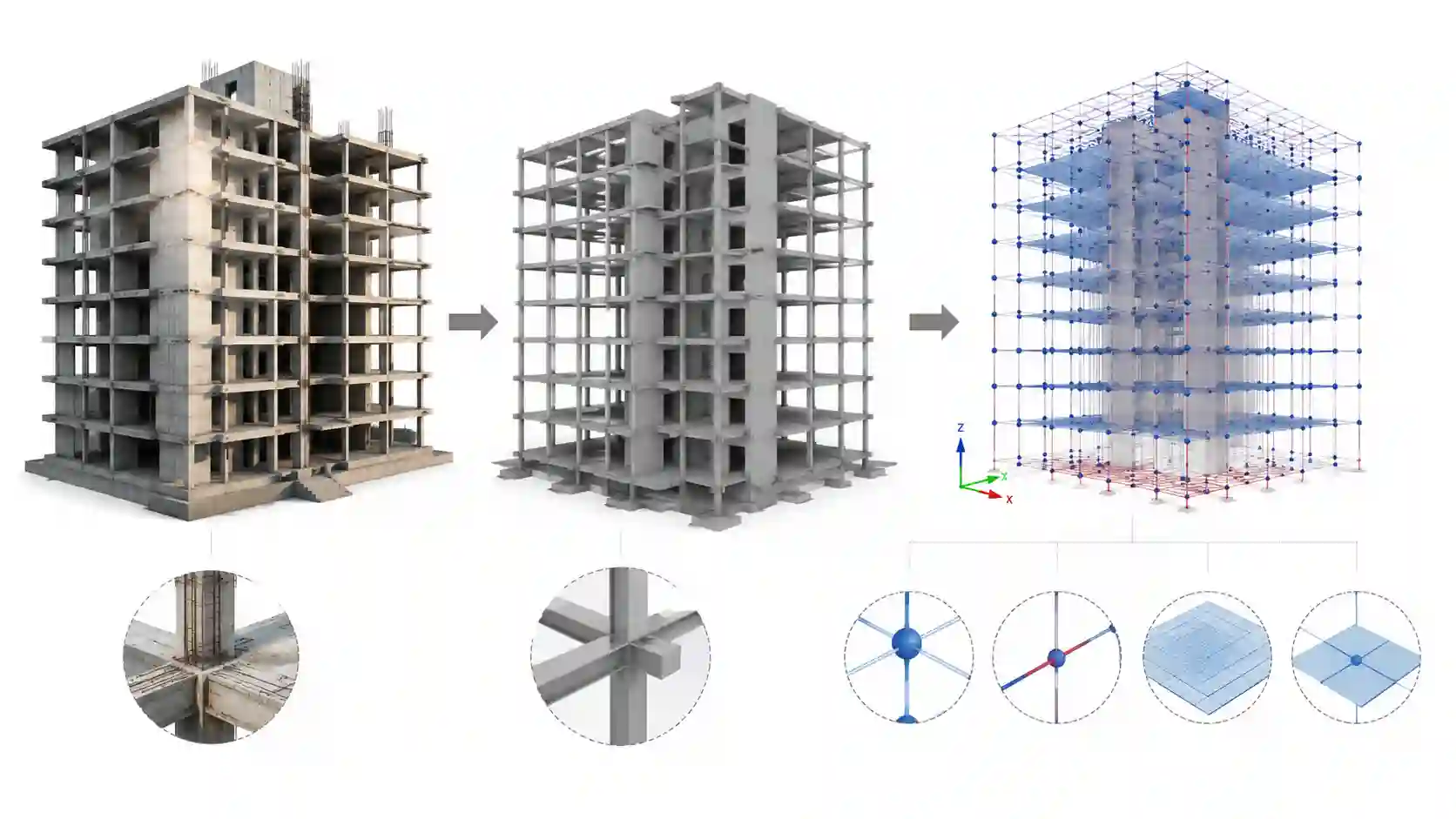

ETABS را می‌توان یک محیط تخصصی برای تحلیل و طراحی ساختمان دانست که در آن هندسه، ویژگی‌های مصالح، مقاطع، اتصالات، بارها و شرایط مرزی در قالب یک مدل مهندسی به یکدیگر متصل می‌شوند. نرم‌افزار سپس بر اساس این اطلاعات، مدل را تحلیل می‌کند و خروجی‌هایی مانند تغییرمکان، واکنش‌ها، نیروهای داخلی، مشخصات مودال، دریفت طبقات و نتایج طراحی اعضا را در اختیار کاربر قرار می‌دهد. CSI در معرفی رسمی ETABS نیز این نرم‌افزار را یک بسته یکپارچه برای تحلیل و طراحی ساختمان معرفی می‌کند که از مدل‌سازی تا طراحی و گزارش‌گیری را در یک محیط انجام می‌دهد.

اگر بخواهیم این موضوع را ساده کنیم، ETABS را می‌توان مانند یک مترجم بین ساختمان واقعی و ریاضیات تحلیل سازه در نظر گرفت. ساختمان واقعی را نمی‌توان مستقیماً وارد محاسبات کرد. ما باید آن را به اجزایی تبدیل کنیم که نرم‌افزار بتواند بشناسد. یک ستون واقعی برای نرم‌افزار به یک عضو تحلیلی با هندسه و مشخصات مشخص تبدیل می‌شود. یک دیوار برشی واقعی به المان‌های سطحی با مشخصات هندسی و مکانیکی تبدیل می‌شود. سقف باید به شکلی مدل شود که فرضیات ما درباره رفتار آن در صفحه و خارج از صفحه با واقعیت سازه هماهنگ باشد.

از اینجا یک اصل مهم شکل می‌گیرد:

هر مدل ETABS در واقع مجموعه‌ای از فرضیات مهندسی درباره رفتار ساختمان است.

بنابراین مدل‌سازی فقط وارد کردن عدد و رسم خط نیست؛ بلکه انتخاب فرضیات مناسب نیز بخشی از کار است.

پیش از باز کردن ETABS چه کارهایی باید انجام دهیم؟

یکی از مهم‌ترین تفاوت‌های فرد باتجربه و فرد مبتدی این است که فرد باتجربه معمولاً قبل از اجرای نرم‌افزار، پروژه را بررسی می‌کند. اگر پلان معماری و سازه را هنوز به خوبی نفهمیده باشیم، باز کردن ETABS و شروع به رسم اعضا معمولاً باعث ایجاد اشتباهات زنجیره‌ای می‌شود.

فرض کنید یک ساختمان پنج‌طبقه در اختیار دارید. پیش از هر چیز باید مشخص شود که ساختمان چند طبقه است، ارتفاع هر طبقه چقدر است، دهانه‌ها چگونه هستند، چه سیستم سازه‌ای دارد، سقف از چه نوعی است، دیوارهای سازه‌ای در کجا قرار گرفته‌اند و آیا هندسه طبقات مشابه است یا خیر.

همچنین باید بدانید پروژه بر مبنای کدام ضوابط طراحی و بارگذاری انجام می‌شود. مشخصات مصالح، ابعاد اولیه اعضا، پارامترهای لرزه‌ای، اطلاعات باد در صورت نیاز، بارهای بهره‌برداری و اطلاعات مرتبط با زمین باید از مدارک پروژه استخراج شود. این نکته اهمیت زیادی دارد، زیرا نرم‌افزار هرگز نمی‌تواند حدس بزند که پروژه واقعی شما دقیقاً چه مشخصاتی دارد.

اطلاعاتی که بهتر است پیش از شروع آماده باشند

یک اشتباه رایج؛ مدل‌سازی از روی پلان معماری

پلان معماری برای شناخت فضاهای ساختمان بسیار مهم است، اما قرار نیست تمام خطوط آن مستقیماً به اعضای سازه‌ای تبدیل شوند.

ممکن است در پلان معماری دیواری وجود داشته باشد که فقط تیغه داخلی باشد و هیچ نقش باربری مستقیمی نداشته باشد. ممکن است یک خط فقط مرز کمد، کابینت یا فضای داخلی باشد. از طرف دیگر، ممکن است یک تیر در پلان سازه وجود داشته باشد که در معماری به صورت مستقیم قابل تشخیص نباشد.

بنابراین قبل از مدل‌سازی باید بین اطلاعات معماری و اطلاعات سازه‌ای تفاوت قائل شویم.

در یک پروژه حرفه‌ای، مدل ETABS باید با پلان سازه‌ای و تصمیمات مهندسی پروژه ساخته شود، نه با کپی ساده خطوط معماری.

آشنایی با منطق کلی محیط ETABS

محیط ETABS در نسخه‌های مختلف تغییرات ظاهری داشته است، اما منطق عملکرد آن را می‌توان در چند بخش اصلی خلاصه کرد. شما ابتدا هندسه و خواص را تعریف می‌کنید، سپس اعضا را مدل می‌کنید، بارها و حالات بار را مشخص می‌کنید، مدل را تحلیل می‌کنید و بعد سراغ نتایج و طراحی می‌روید. مستندات رسمی CSI نیز ETABS را به عنوان محیطی یکپارچه برای مدل‌سازی، تحلیل و طراحی معرفی می‌کنند.

برای یک مبتدی، لازم نیست در همان روز اول همه منوها را حفظ کند. کافی است جایگاه مفهومی گزینه‌های اصلی را بفهمد:

Define بیشتر محل تعریف ویژگی‌های مدل است؛ مانند مصالح، مقاطع و الگوهای بار.

Draw بیشتر برای رسم اعضای مدل کاربرد دارد.

Assign برای اختصاص دادن ویژگی‌ها و شرایط مختلف به اجزا استفاده می‌شود.

Analyze محیط اصلی اجرای تحلیل است.

Display برای مشاهده مدل و نتایج تحلیل کاربرد دارد.

Design برای انجام کنترل‌ها و طراحی اعضای مختلف استفاده می‌شود.

این نگاه باعث می‌شود منوهای ETABS از یک مجموعه دستور پراکنده به یک فرآیند منطقی تبدیل شوند.

قدم اول؛ انتخاب واحدهای مناسب

یکی از اولین مسائلی که باید یاد بگیرید، کار با واحدهاست. ETABS می‌تواند با سیستم‌های مختلف واحدی کار کند و این موضوع به شما اجازه می‌دهد پروژه را با واحدهای متناسب با نیازتان تعریف کنید.

اما اشتباه در واحدها یکی از خطرناک‌ترین خطاهای ممکن است، زیرا ممکن است مدل بدون هیچ پیام خطایی تحلیل شود ولی مقدار ورودی‌ها از نظر عددی اشتباه باشد.

برای مثال اگر ابعاد یک مقطع را بر حسب سانتی‌متر وارد می‌کنید، باید مطمئن باشید که محیط نرم‌افزار در شرایطی قرار دارد که این ورودی دقیقاً با معنای مورد انتظار شما تفسیر می‌شود. همین موضوع درباره مقاومت مصالح، وزن مخصوص و بارها نیز صادق است.

بنابراین بهتر است هنگام کار با ETABS همیشه قبل از ورود یک عدد، به دو سؤال پاسخ دهید:

این عدد چه کمیتی است؟

و

واحد آن چیست؟

این عادت ساده بسیاری از خطاهای مدل‌سازی را از همان ابتدا حذف می‌کند.

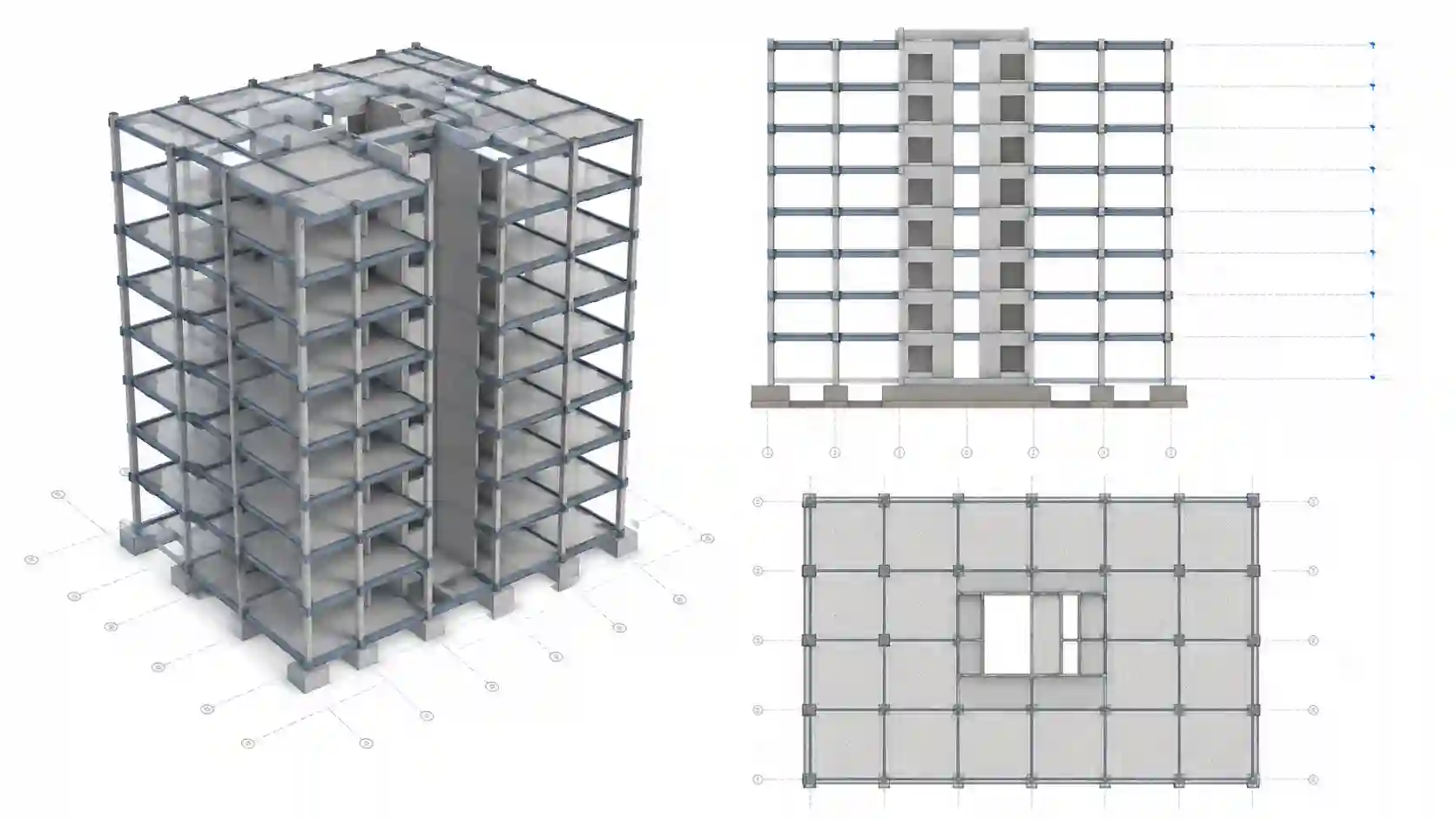

قدم دوم؛ تعریف Storyها و ارتفاع طبقات

ساختمان‌ها معمولاً از چند تراز مشخص تشکیل شده‌اند و ETABS این ساختار را با مفهوم Story سازمان‌دهی می‌کند. Story به نرم‌افزار اجازه می‌دهد هندسه، اعضا و بسیاری از نتایج را بر اساس طبقات ساختمان مدیریت کند.

فرض کنید یک ساختمان چهارطبقه داریم که ارتفاع طبقه همکف آن 3.20 متر و ارتفاع طبقات بالاتر 3 متر است. در مدل باید این ترازها به شکلی تعریف شوند که با واقعیت هندسی ساختمان هماهنگ باشند.

این نکته را باید به خوبی به خاطر بسپارید که ارتفاع Story با ارتفاع مفید معماری یکی نیست. ارتفاع مفید داخل اتاق ممکن است بعد از در نظر گرفتن ضخامت سقف، کف‌سازی، سقف کاذب و سایر اجزا کاهش پیدا کند؛ اما در مدل سازه‌ای، ترازهای طبقات بر اساس هندسه سیستم سازه‌ای تعریف می‌شوند.

اهمیت ارتفاع طبقات در مدل

ارتفاع طبقات فقط یک مشخصه هندسی نیست. تغییر ارتفاع می‌تواند بر طول اعضا، سختی طبقه، توزیع جرم، رفتار مودال و بسیاری از نتایج تحلیل اثر بگذارد. بنابراین وارد کردن ارتفاع‌ها از روی حدس یا یک پروژه دیگر روش مناسبی نیست.

قدم سوم؛ تعریف Grid یا شبکه محوری

بعد از تعیین Storyها، نوبت به شبکه محوری می‌رسد. Grid به شما کمک می‌کند اعضای سازه‌ای را در موقعیت درست قرار دهید و مدل را با نقشه پروژه هماهنگ نگه دارید.

وقتی شما در پلان به محورهای A، B، C و 1، 2، 3 نگاه می‌کنید، در واقع یک دستگاه مختصات ساختمانی دارید که محل ستون‌ها و دهانه‌ها را قابل کنترل می‌کند.

این موضوع به ظاهر ساده است، اما اهمیت بسیار زیادی دارد. اگر Grid به اشتباه تعریف شود، تمام مدل ممکن است از نظر مکان هندسی دچار انحراف شود.

برای یک ساختمان منظم، بهتر است فاصله محورها از روی پلان سازه استخراج شود. در ساختمان‌های نامنظم نیز باید دقیقاً موقعیت واقعی محورها وارد شود و نباید صرفاً به یک فاصله ثابت فرضی اکتفا کرد.

چرا Grid باید با نقشه واقعی هماهنگ باشد؟

تصور کنید در پلان، فاصله بین دو محور 5 متر است، اما در ETABS آن را 4.5 متر وارد کرده‌اید. حالا طول تیر، طول دهانه، محل ستون، مساحت سقف و حتی بخشی از محاسبات بارگذاری تغییر خواهد کرد.

در نتیجه Grid صرفاً یک شبکه ترسیمی نیست؛ بلکه اسکلت هندسی مدل است.

قدم چهارم؛ تعریف مصالح

بعد از آماده شدن هندسه اولیه، باید مصالح را معرفی کنید.

برای یک سازه بتن‌آرمه، تعریف بتن اهمیت زیادی دارد و برای سازه فولادی نیز مشخصات فولاد باید مطابق پروژه وارد شود. خواصی مانند مقاومت، مدول الاستیسیته، وزن مخصوص و مشخصات رفتاری مصالح در تحلیل استفاده می‌شوند.

در مدل‌های ETABS، ماده فقط یک نام نیست. مشخصات مکانیکی آن روی پاسخ سازه تأثیر می‌گذارد. بنابراین بهتر است مصالح دقیقاً از مشخصات فنی پروژه، دفترچه محاسبات یا مدارک معتبر استخراج شوند.

در یک آموزش، ممکن است برای توضیح روند کار از یک بتن فرضی استفاده کنیم؛ اما در پروژه واقعی، انتخاب مقاومت بتن یا فولاد باید با اطلاعات واقعی پروژه و الزامات طراحی هماهنگ باشد.

چرا تعریف اشتباه مصالح خطرناک است؟

فرض کنید سختی یک عضو به دلیل انتخاب مشخصات اشتباه مصالح بیشتر یا کمتر از مقدار واقعی وارد شود. این موضوع می‌تواند روی تغییرمکان‌ها، توزیع نیرو، دوره تناوب و بسیاری از خروجی‌های دیگر اثر بگذارد.

پس حتی اگر تمام تیرها و ستون‌ها در مکان صحیح باشند، یک Material Definition اشتباه می‌تواند مدل را از واقعیت دور کند.

قدم پنجم؛ تعریف مقاطع تیر و ستون

بعد از تعریف مصالح، باید مشخصات مقاطع اعضا را بسازیم. در سازه بتنی این مرحله شامل تعریف مقاطع تیر و ستون است و در سازه فولادی نیز باید مقاطع فولادی مناسب تعریف شوند.

فرض کنید تیر اولیه پروژه 30×50 سانتی‌متر در نظر گرفته شده باشد. این عدد باید به عنوان یک فرض اولیه مهندسی وارد مدل شود، نه اینکه صرفاً از یک پروژه دیگر کپی شود.

چرا مقطع اولیه مهم است؟ زیرا مقطع مستقیماً به مشخصات هندسی، جرم و سختی عضو مرتبط است. در نتیجه انتخاب مقطع روی رفتار مدل اثر دارد.

در مراحل بعدی، ممکن است پس از تحلیل و طراحی مشخص شود که برخی مقاطع باید تغییر کنند. بنابراین مدل‌سازی یک فرآیند کاملاً ثابت و یک‌مرحله‌ای نیست.

مفهوم Section Property در ETABS

Section Property را می‌توان مشخصات هندسی و مکانیکی یک مقطع دانست که به یک عضو اختصاص پیدا می‌کند. به عنوان مثال، برای یک تیر بتنی مشخص می‌شود که مقطع آن چه ابعادی دارد و از چه مصالحی ساخته شده است.

برای یک فرد مبتدی مهم است که بداند مدل‌سازی عضو از تعریف Section جدا نیست. شما ابتدا مشخصات مقطع را می‌سازید و سپس آن را به عضو اختصاص می‌دهید.

این جداسازی باعث می‌شود بتوانید یک Section مشخص را روی تعداد زیادی عضو استفاده کنید و اگر لازم باشد مشخصات اعضای مشابه را منظم مدیریت کنید.

قدم ششم؛ مدل‌سازی ستون‌ها

ستون‌ها از مهم‌ترین اعضای ساختمان هستند و معمولاً در مدل سه‌بعدی به صورت اعضای Frame بین ترازهای مختلف تعریف می‌شوند.

وقتی ستون را مدل می‌کنید، مهم است که محل آن با محور و پلان سازه هماهنگ باشد. علاوه بر موقعیت پلان، باید امتداد ستون در ارتفاع نیز کنترل شود.

در ساختمان‌های ساده، ستون‌ها معمولاً از یک طبقه به طبقه دیگر در امتداد مشخصی ادامه دارند. اما در ساختمان‌های پیچیده‌تر ممکن است ستون تغییر مقطع دهد، جابه‌جا شود یا در یک تراز خاص متوقف شود. هرکدام از این حالت‌ها باید بر اساس واقعیت پروژه مدل شوند.

یکی از اشتباهات رایج این است که کاربر برای سرعت بیشتر ستون‌ها را فقط با کپی کردن طبقه‌به‌طبقه ایجاد می‌کند، بدون اینکه بررسی کند آیا هندسه تمامی طبقات واقعاً یکسان است یا خیر.

ستون انتقال‌یافته و سازه نامنظم

در برخی ساختمان‌ها، ستون‌های طبقات بالا دقیقاً روی ستون‌های طبقات پایین قرار ندارند. در این حالت، رفتار سازه به صورت ساده و معمولی نیست و ممکن است عناصر انتقالی در طبقات پایین وجود داشته باشند.

این موضوع نشان می‌دهد که ابزارهای Copy و Similar Story در ETABS بسیار مفیدند، اما نباید جای قضاوت مهندسی را بگیرند.

قدم هفتم؛ مدل‌سازی تیرها

تیرها نیز معمولاً به عنوان Frame Element تعریف می‌شوند و بین گره‌های سازه قرار می‌گیرند.

در این مرحله باید توجه کنید که تیر در چه تراز و چه جهتی قرار گرفته و با چه اعضایی متصل شده است.

تیرها باید مطابق پلان سازه مدل شوند. دیوارهای معماری، مرز اتاق‌ها یا خطوط دکوراسیون را نباید به اشتباه به عنوان تیر در نظر گرفت.

یکی از روش‌های مناسب برای کنترل این مرحله این است که بعد از مدل‌سازی هر طبقه، پلان ETABS را کنار پلان سازه‌ای قرار دهید و مسیر تیرها را مقایسه کنید.

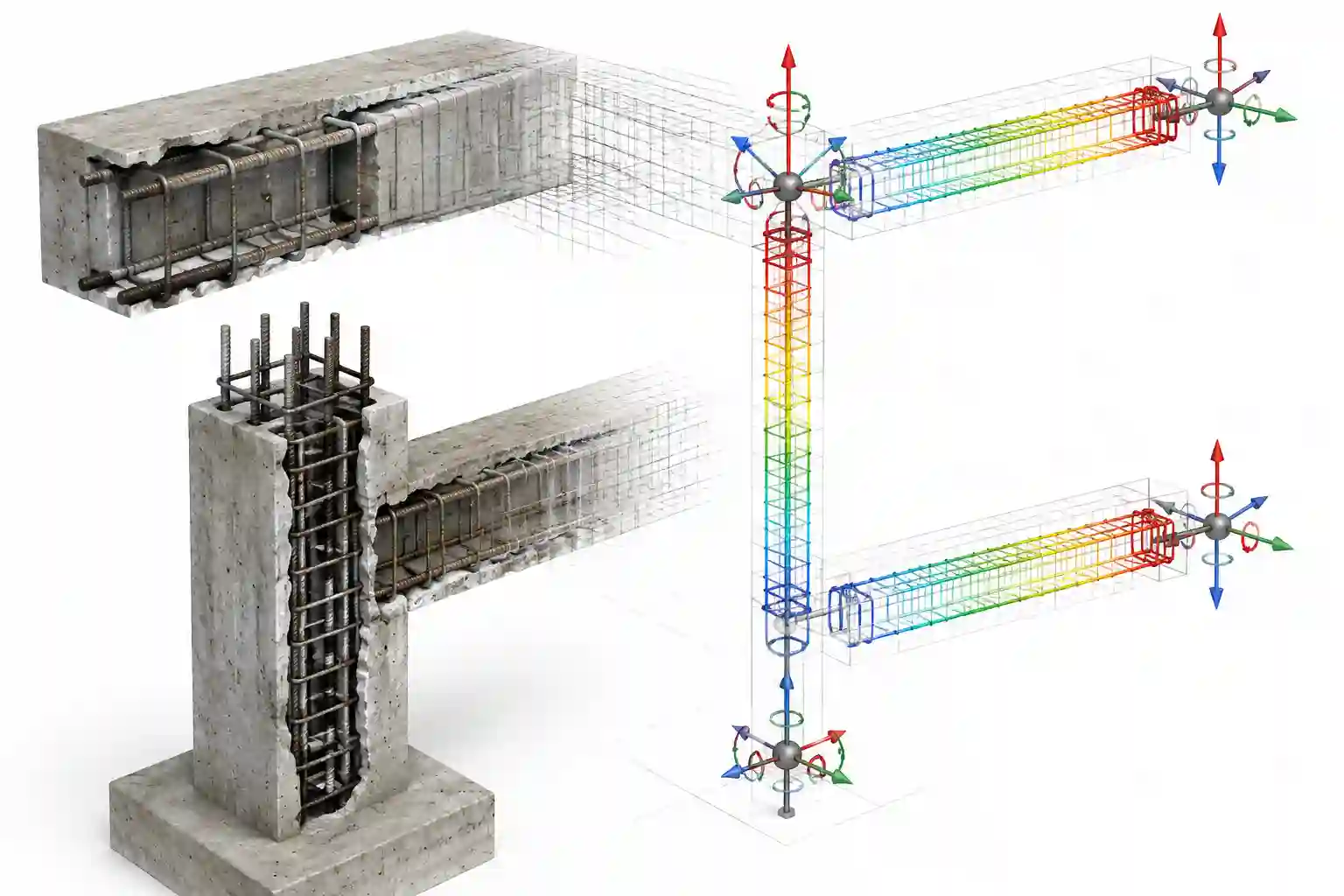

اتصال صحیح تیر و ستون؛ جایی که ظاهر مدل می‌تواند فریب‌دهنده باشد

یکی از خطاهای مهم در مدل‌سازی این است که تیر و ستون از نظر ظاهری روی یکدیگر قرار داشته باشند، اما گره مشترک واقعی نداشته باشند.

برای مثال ممکن است نقطه انتهایی تیر چند سانتی‌متر با Joint ستون فاصله داشته باشد. در نمای سه‌بعدی، این اختلاف شاید به چشم نیاید، اما مدل تحلیلی می‌تواند از این ناهماهنگی تأثیر بگیرد.

بنابراین فقط زیبایی مدل اهمیت ندارد؛ Connectivity یا اتصال تحلیلی اعضا نیز باید بررسی شود.

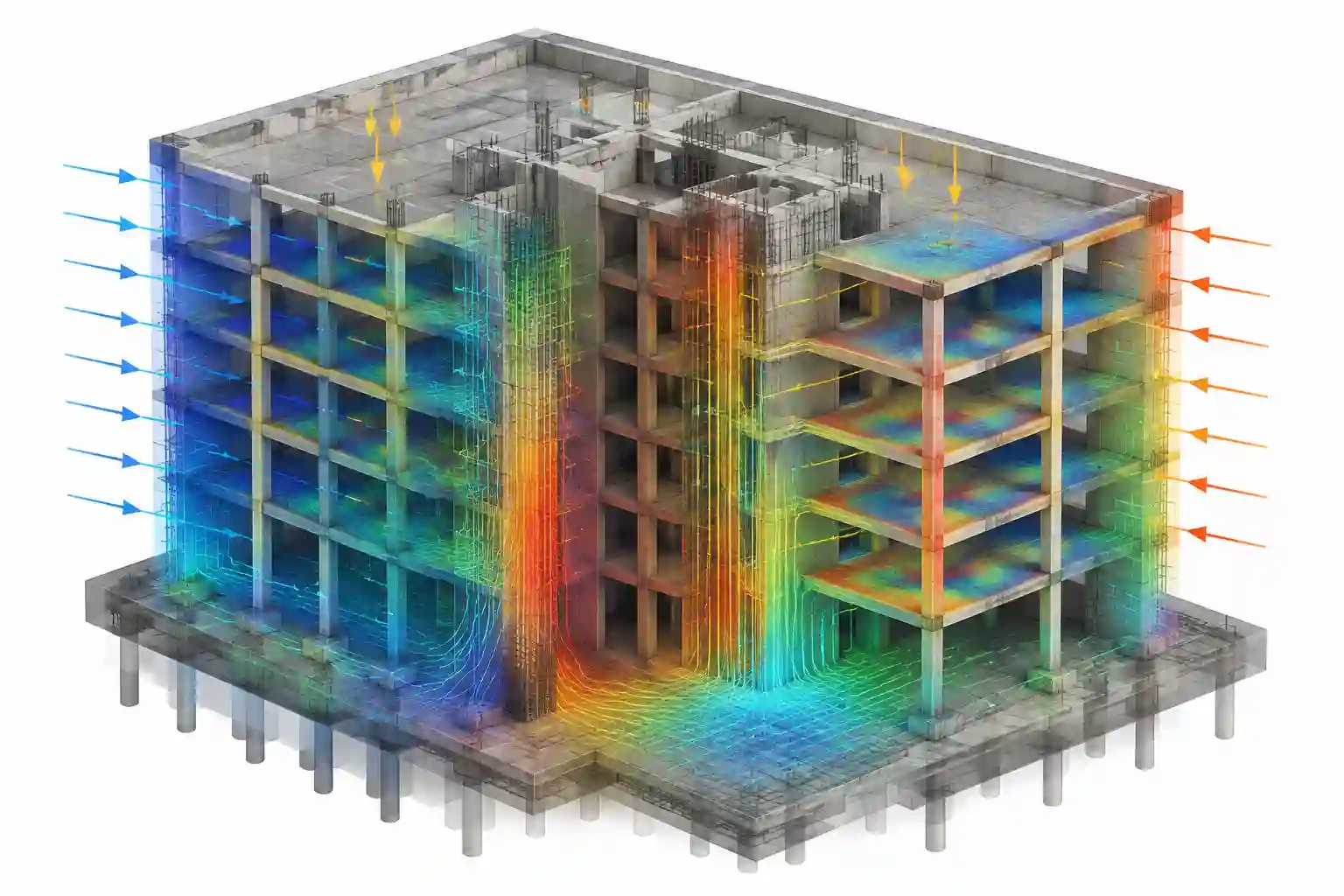

قدم هشتم؛ مدل‌سازی دیوارهای برشی

در ساختمان‌هایی که سیستم مقاوم جانبی شامل دیوار برشی است، دیوارها بخش بسیار مهمی از مدل را تشکیل می‌دهند.

دیوارهای برشی معمولاً با المان‌های سطحی مدل می‌شوند و در تحلیل، سختی و مقاومت آن‌ها نقش مهمی دارند. موقعیت این دیوارها در پلان نیز اهمیت زیادی دارد، زیرا آرایش نامناسب آن‌ها می‌تواند باعث افزایش پیچش یا توزیع نامناسب سختی شود.

مدل‌سازی دیوار فقط رسم یک مستطیل در پلان نیست. باید مواردی مانند ضخامت، مصالح، بازشوها، مش‌بندی و نحوه تعریف نواحی طراحی نیز در نظر گرفته شود.

Pier و Spandrel در مدل دیوار

در مدل‌سازی و طراحی دیوارهای سازه‌ای، ممکن است اجزای دیوار با Labelهایی مانند Pier و Spandrel تعریف شوند. این برچسب‌ها به نرم‌افزار کمک می‌کنند نتایج نیرو و طراحی را برای بخش‌های مختلف دیوار سازمان‌دهی کند.

این موضوع به ویژه زمانی اهمیت پیدا می‌کند که دیوار دارای بازشو باشد و قسمت‌های عمودی و افقی آن نیاز به بررسی جداگانه داشته باشند.

درک درست این مفاهیم برای فردی که صرفاً مدل سه‌بعدی اولیه می‌سازد ضروری نیست، اما زمانی که وارد تحلیل و طراحی دیوارهای برشی می‌شوید، باید آن‌ها را به شکل جدی یاد بگیرید.

قدم نهم؛ مدل‌سازی سقف

سقف بخش دیگری از مدل است که باید با دقت انتخاب شود، زیرا نحوه مدل‌سازی آن به نوع سقف و فرضیات تحلیلی وابسته است.

یک سقف می‌تواند رفتاری داشته باشد که در آن انتقال نیرو در صفحه اهمیت اصلی را دارد، یا اینکه در برخی تحلیل‌ها سختی خارج از صفحه نیز اهمیت پیدا کند. در ETABS انواع Propertyهای سطحی مانند Membrane و Shell برای مدل‌سازی رفتارهای مختلف وجود دارند.

برای همین، انتخاب نوع Area Property نباید صرفاً بر اساس یک عادت نرم‌افزاری انجام شود.

Membrane و Shell را چطور بفهمیم؟

برای یک مبتدی، می‌توان به طور ساده گفت که Membrane بیشتر برای مدل‌سازی رفتاری استفاده می‌شود که در آن نیروهای درون صفحه اهمیت دارند، در حالی که Shell می‌تواند رفتار گسترده‌تری از جمله سختی داخل و خارج صفحه را نشان دهد.

اما انتخاب بین این گزینه‌ها وابسته به سیستم سازه‌ای، فرضیات تحلیل و هدف مدل است. به همین دلیل، توصیه نمی‌شود یک دستور ثابت برای تمام پروژه‌ها حفظ شود.

در مستندات CSI نیز قابلیت‌های مدل‌سازی و مش‌بندی اعضای سطحی به عنوان بخشی از امکانات ETABS مطرح شده است.

قدم دهم؛ بازشوهای سقف را فراموش نکنید

یکی از ساده‌ترین خطاها در مدل‌سازی سقف این است که کل طبقه به صورت یک ناحیه پیوسته مدل شود، در حالی که ساختمان واقعی دارای بازشوهای بزرگ برای راه‌پله، آسانسور، نورگیر یا داکت است.

بازشوهای سقف می‌توانند رفتار دیافراگم را تغییر دهند. بنابراین باید با هندسه واقعی پروژه هماهنگ شوند.

این موضوع در ساختمان‌های بزرگ اهمیت بیشتری پیدا می‌کند؛ زیرا یک بازشوی بزرگ در ناحیه نامناسب می‌تواند بر مسیر انتقال نیرو اثر بگذارد.

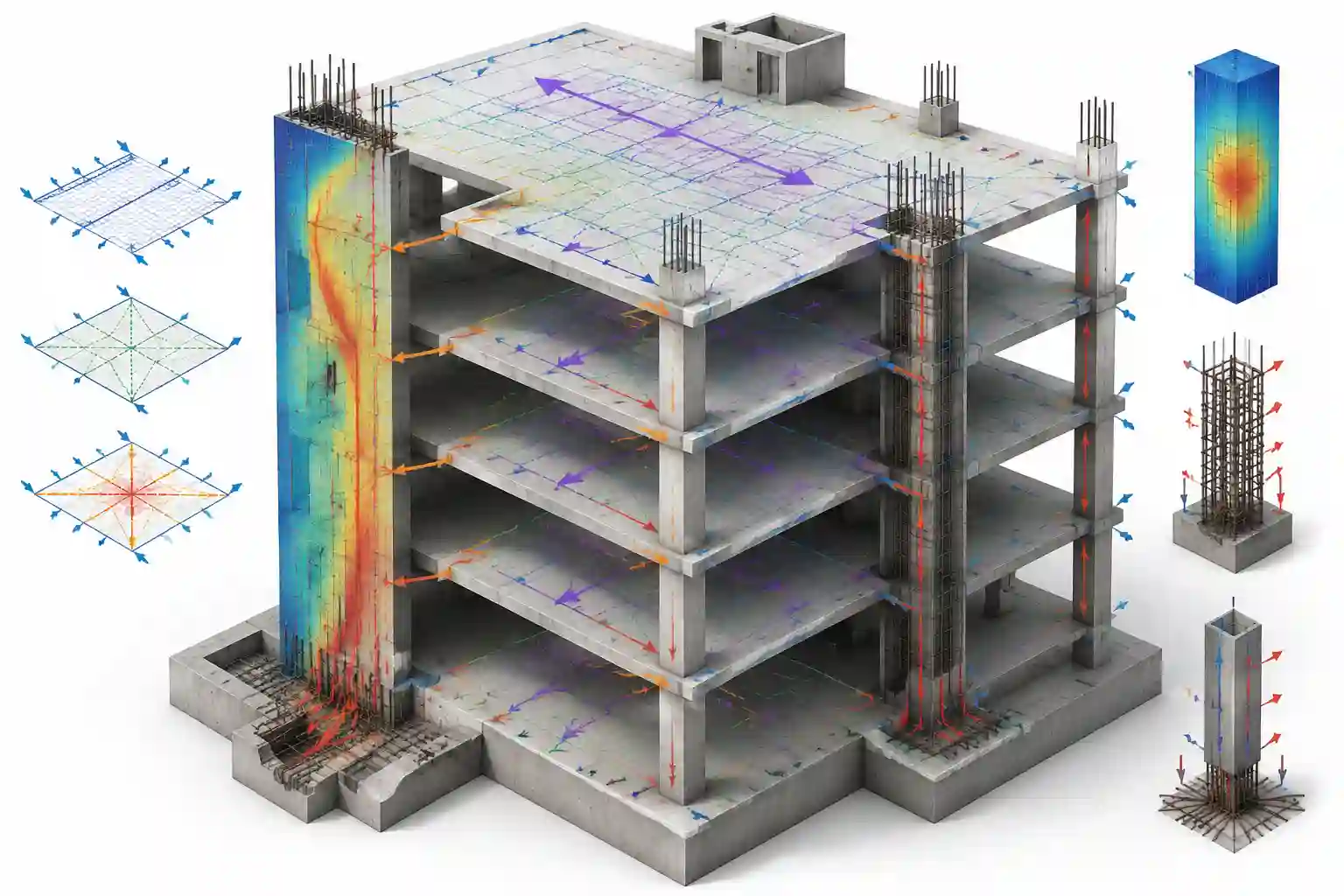

قدم یازدهم؛ دیافراگم چیست؟

دیافراگم یکی از مفاهیم کلیدی در مدل ساختمان است.

سقف‌ها در بسیاری از ساختمان‌ها نقش مهمی در انتقال نیروهای افقی بین اجزای مقاوم جانبی دارند. در مدل‌سازی نیز باید مشخص شود که طبقه چگونه در صفحه خود حرکت می‌کند و نیروها چگونه از تراز طبقه به سیستم مقاوم جانبی منتقل می‌شوند.

در ETABS دیافراگم‌ها بخشی مهم از مدل‌سازی ساختمان هستند و روش تعریف آن‌ها باید با نوع سقف و فرضیات تحلیل سازگار باشد.

دیافراگم صلب و نیمه‌صلب

در بسیاری از مدل‌های متعارف ساختمانی از فرض Rigid Diaphragm استفاده می‌شود؛ یعنی تغییر شکل درون‌صفحه‌ای سقف در مقایسه با حرکت کلی طبقه ناچیز فرض می‌شود.

در مقابل، در شرایطی که انعطاف‌پذیری دیافراگم اهمیت پیدا کند، می‌توان از مدل‌سازی دقیق‌تر استفاده کرد.

نباید این موضوع را به صورت یک قانون همیشگی خلاصه کرد که «برای تمام ساختمان‌ها دیافراگم Rigid تعریف کن». شرایط پروژه، نوع سقف، بازشوها، نامنظمی و هدف تحلیل باید در تصمیم نهایی دخیل باشند.

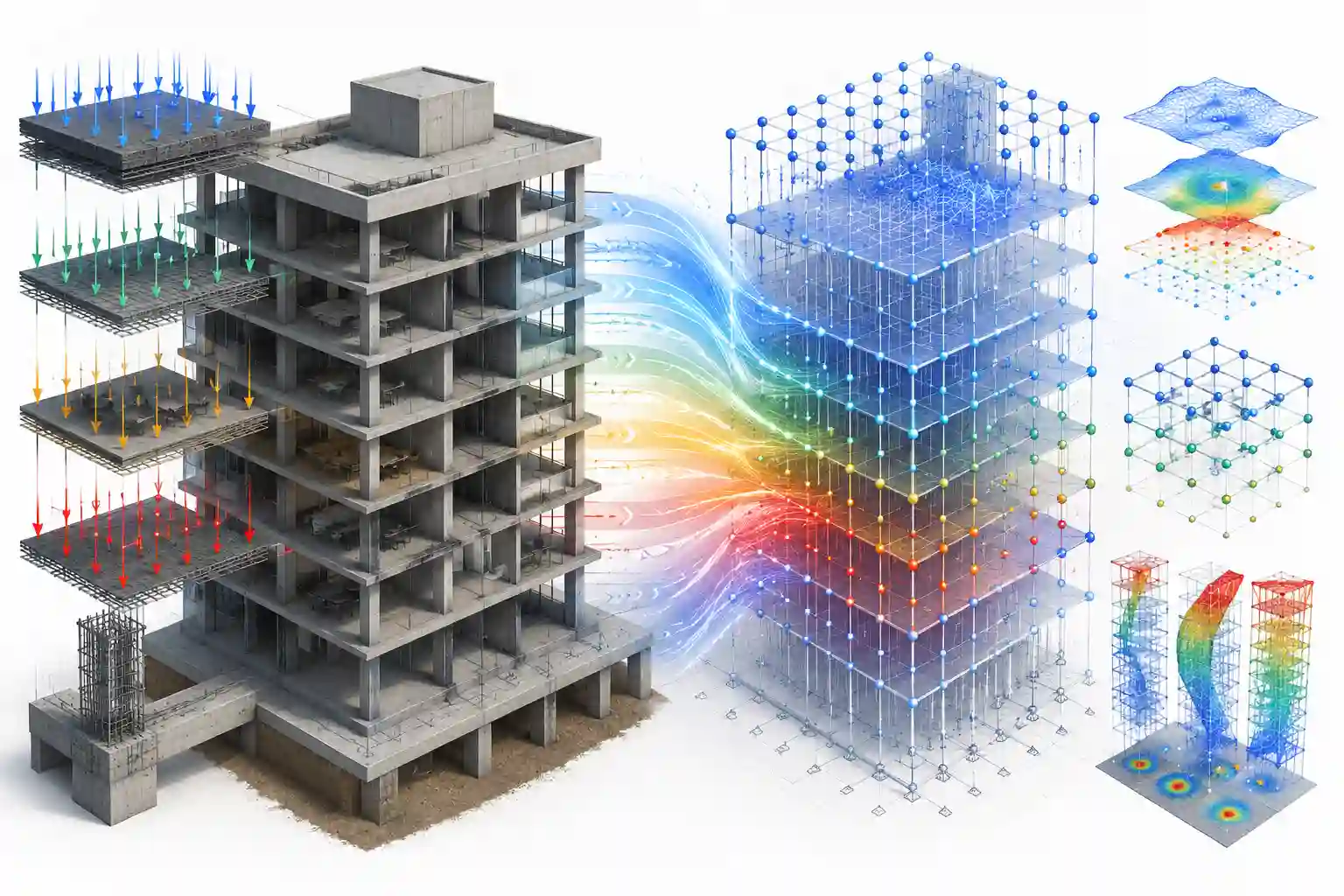

قدم دوازدهم؛ تعریف جرم سازه و Mass Source

یکی از مهم‌ترین مراحل مدل‌سازی لرزه‌ای، تعریف Mass Source است.

برای انجام تحلیل‌های دینامیکی، مدل باید جرم داشته باشد. در مستندات رسمی CSI توضیح داده شده که جرم می‌تواند از جرم خود اجزا، جرم‌های اضافی، بارهای مشخص‌شده یا ترکیبی از این منابع تعیین شود. همچنین این جرم در تحلیل مودال مورد استفاده قرار می‌گیرد.

این موضوع اهمیت بسیار زیادی دارد، زیرا اگر جرم سازه به شکل نادرست تعریف شود، پاسخ لرزه‌ای نیز می‌تواند تحت تأثیر قرار گیرد.

برای همین لازم است دقیقاً بدانیم چه چیزهایی وارد جرم سازه می‌شوند و چه چیزهایی نباید دوبار شمارش شوند.

ارتباط Mass Source با زلزله

در تحلیل لرزه‌ای، جرم سازه یکی از اجزای اساسی محاسبات است. اگر جرم اشتباه باشد، پارامترهای دینامیکی مانند دوره‌های تناوب و نیروهای ناشی از تحلیل می‌توانند متفاوت شوند.

به همین دلیل، تعریف Mass Source از آن دسته تنظیماتی است که ممکن است در ظاهر فقط یک پنجره نرم‌افزاری باشد، اما از نظر مهندسی اهمیت بسیار بالایی دارد.

قدم سیزدهم؛ تعریف Load Pattern

بعد از مدل‌سازی هندسه و مشخصات، باید بارها تعریف شوند.

در ETABS مفهوم Load Pattern برای دسته‌بندی انواع بارها استفاده می‌شود. برای مثال می‌توان بارهای مرده، زنده، باد یا زلزله را در الگوهای بار جداگانه تعریف کرد.

اما نام‌گذاری به تنهایی کافی نیست. باید مشخص شود هر Load Pattern چگونه وارد مدل می‌شود و آیا Self Weight نیز در آن لحاظ می‌شود یا خیر.

وزن خود سازه و Self Weight Multiplier

یکی از اشتباهات بسیار رایج مبتدی‌ها، دوبار حساب کردن وزن خود سازه است.

فرض کنید نرم‌افزار وزن اعضای سازه را از روی خواص و حجم آن‌ها محاسبه می‌کند. اگر بعداً همان وزن را دوباره به شکل دستی به مدل اضافه کنید، بار مرده افزایش غیرواقعی پیدا خواهد کرد.

به همین دلیل، هنگام تعریف بار مرده باید مشخص باشد که وزن خود سازه چگونه در مدل لحاظ می‌شود.

این موضوع از آن دسته نکاتی است که ممکن است یک مدل در ظاهر کاملاً صحیح داشته باشد اما فقط به دلیل یک تنظیم ساده، بارگذاری آن نادرست باشد.

قدم چهاردهم؛ بار زنده

بار زنده به بارهای ناشی از استفاده از ساختمان مربوط می‌شود و مقدار آن به کاربری و ضوابط پروژه وابسته است.

بار زنده مسکونی، اداری، تجاری یا پارکینگ یکسان نیست. بنابراین در آموزش نرم‌افزار می‌توان مفهوم را با یک مثال توضیح داد، اما در پروژه واقعی مقدار بار باید از ضابطه معتبر همان پروژه استخراج شود.

در این مرحله باید به این نکته توجه کرد که نرم‌افزار فقط محاسبه و اعمال عدد را انجام می‌دهد. تصمیم مهندسی درباره اینکه چه عددی باید وارد شود بر عهده کاربر متخصص است.

قدم پانزدهم؛ بار دیوارها

بار دیوارها بخش مهمی از بارهای مرده ساختمان است.

دیوارهای پیرامونی، تیغه‌های داخلی، نما یا اجزای مشابه می‌توانند بسته به روش مدل‌سازی و مسیر انتقال بار، با روش‌های مختلفی در مدل لحاظ شوند.

در ساختمان‌هایی که دیوار روی تیر قرار دارد، ممکن است بار آن به صورت بار خطی روی تیر تعریف شود. در روش‌های دیگر، شرایط متفاوت است.

اصل مهم این است که روش اعمال بار باید با سیستم واقعی انتقال وزن دیوار هماهنگ باشد.

قدم شانزدهم؛ بار باد و زلزله

بارهای جانبی در ETABS می‌توانند با روش‌های مختلف مدل شوند و نرم‌افزار قابلیت تعریف بارگذاری‌های کدی و تحلیل‌های استاتیکی و دینامیکی را دارد. در مستندات رسمی CSI، تحلیل‌های مودال، Response Spectrum، Time History و روش‌های مختلف تحلیل غیرخطی از امکانات ETABS معرفی شده‌اند.

اما باید بین «قابلیت نرم‌افزار» و «روش صحیح برای پروژه» تفاوت قائل شد.

اینکه ETABS می‌تواند یک نوع تحلیل را انجام دهد، به این معنا نیست که آن روش برای هر ساختمان باید استفاده شود. روش تحلیل باید مطابق مشخصات سازه، آیین‌نامه و ضوابط پروژه انتخاب شود.

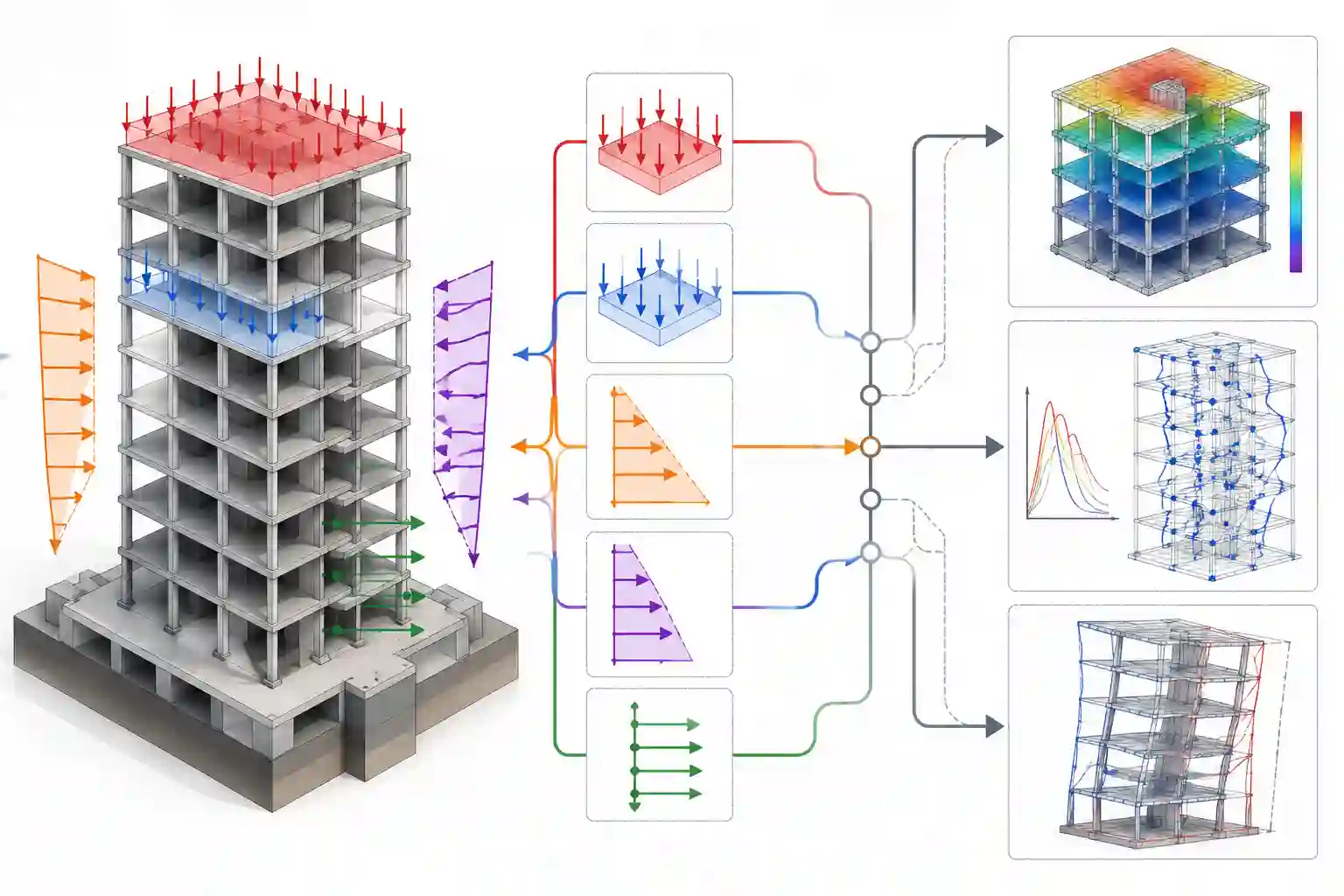

قدم هفدهم؛ Load Case چیست؟

یکی از مفاهیمی که معمولاً باعث سردرگمی مبتدی‌ها می‌شود، تفاوت Load Pattern و Load Case است.

می‌توان این تفاوت را به صورت ساده چنین بیان کرد:

Load Pattern می‌گوید چه باری داریم.

Load Case می‌گوید این بار چگونه تحلیل شود.

برای مثال یک بار زلزله می‌تواند بسته به روش تحلیل در یک حالت استاتیکی یا یک حالت دینامیکی وارد محاسبات شود.

در مستندات ETABS نیز Load Case به عنوان بخشی از فرآیند تعریف و اجرای تحلیل معرفی شده است.

قدم هجدهم؛ Load Combination

بعد از تعریف بارها و حالات بار، نوبت به ترکیب بارها می‌رسد.

در طراحی سازه معمولاً عملکرد ساختمان تحت یک بار منفرد بررسی نمی‌شود، بلکه حالت‌های مختلف بار با یکدیگر ترکیب می‌شوند تا شرایط بحرانی‌تر یا بهره‌برداری موردنظر بررسی شود.

ضرایب این ترکیبات باید بر اساس آیین‌نامه طراحی پروژه تعیین شوند. این نکته بسیار مهم است که ترکیب بارهای یک آموزش یا فایل آماده را نمی‌توان بدون بررسی روی هر پروژه‌ای اعمال کرد.

قدم نوزدهم؛ تعریف تکیه‌گاه‌ها و شرایط مرزی

در پایین‌ترین تراز مدل، شرایط مرزی سازه باید به درستی تعریف شود.

این شرایط مرزی به رفتار اتصال سازه با تکیه‌گاه یا فونداسیون ارتباط دارند و می‌توانند روی پاسخ مدل اثر قابل توجهی بگذارند.

یکی از اشتباهات رایج این است که کاربر برای همه پروژه‌ها از یک نوع تکیه‌گاه استفاده می‌کند، بدون اینکه دلیل مهندسی آن را بررسی کند.

شرایط مرزی باید با فرضیات مدل و سطح تحلیل هماهنگ باشند.

قدم بیستم؛ مش‌بندی اعضای سطحی

وقتی با دیوارها و دال‌ها کار می‌کنیم، Mesh اهمیت بیشتری پیدا می‌کند.

یک عضو سطحی بزرگ ممکن است برای حل عددی به چندین المان تقسیم شود. ETABS ابزارهایی برای مش‌بندی خودکار و دستی در اختیار می‌گذارد و مستندات CSI نیز Automatic Meshing را جزو امکانات مدل‌سازی معرفی کرده‌اند.

مش‌بندی باید به اندازه‌ای باشد که رفتار عضو به صورت مناسب قابل نمایش باشد، اما ریز کردن بی‌منطق شبکه نیز همیشه به معنی مدل بهتر نیست.

اگر مش بسیار درشت باشد ممکن است نتایج کافی نباشند و اگر بیش از حد ریز شود، پیچیدگی و زمان محاسبات افزایش پیدا می‌کند.

کنترل مدل؛ مهم‌تر از خود مدل‌سازی

تا اینجا ممکن است تصور کنید که بخش اصلی کار تمام شده است؛ اما در واقع یکی از مهم‌ترین مراحل تازه آغاز می‌شود.

قبل از اجرای تحلیل باید مدل را کنترل کنید.

مدل‌سازی حرفه‌ای فقط ساختن اعضا نیست. شما باید اطمینان حاصل کنید که مدل از نظر هندسی، اتصالی، بارگذاری و مشخصات مصالح مطابق پروژه است.

کنترل اول؛ آیا تعداد طبقات صحیح است؟

گاهی اوقات در وارد کردن Storyها یک تراز جا می‌افتد یا ارتفاع یک طبقه اشتباه وارد می‌شود.

این خطای ساده می‌تواند بر طول ستون‌ها و رفتار کلی سازه اثر بگذارد.

بنابراین ارتفاع طبقات را با نقشه معماری و سازه تطبیق دهید.

کنترل دوم؛ آیا Grid صحیح است؟

فاصله محورهای اصلی را با پلان کنترل کنید.

اگر یک دهانه 5 متر است، بررسی کنید آیا در مدل نیز همین مقدار وجود دارد.

کنترل سوم؛ آیا تمام ستون‌ها صحیح هستند؟

ستون‌ها را در پلان و ارتفاع بررسی کنید.

در طبقات مختلف مطمئن شوید ستون‌های مشترک واقعاً در موقعیت مناسب قرار دارند.

کنترل چهارم؛ آیا تیرها به ستون‌ها متصل‌اند؟

این مرحله برای تشخیص خطاهای Connectivity بسیار مهم است.

کنترل پنجم؛ آیا دیوارها درست قرار گرفته‌اند؟

موقعیت دیوارهای برشی را با پلان سازه مقایسه کنید.

کنترل ششم؛ آیا بازشوهای سقف مدل شده‌اند؟

راه‌پله، آسانسور و نورگیر را بررسی کنید.

کنترل هفتم؛ آیا مقاطع درست Assigned شده‌اند؟

ممکن است یک تیر در جای درست قرار گرفته باشد اما Section اشتباهی داشته باشد.

چرا نمای سه‌بعدی مدل را باید مرتباً بررسی کنیم؟

نمای سه‌بعدی یکی از بهترین ابزارهای کنترل بصری مدل است.

در پلان ممکن است یک خطای ارتفاعی مشخص نباشد، اما در نمای سه‌بعدی سریعاً قابل مشاهده است.

به عنوان مثال، ممکن است یک تیر به اشتباه در تراز بالاتر قرار گرفته باشد یا ستون در طبقه‌ای امتداد نداشته باشد.

به همین دلیل بهتر است مدل را از سه دید اصلی بررسی کنید:

Plan View

Elevation View

3D View

ترکیب این سه دید بسیاری از خطاهای اولیه را آشکار می‌کند.

اجرای Analysis در ETABS

بعد از اینکه مدل کنترل شد، می‌توان تحلیل را اجرا کرد.

در این مرحله نرم‌افزار اطلاعات مختلفی را که شما وارد کرده‌اید با یکدیگر ترکیب می‌کند و بر اساس روش انتخاب‌شده، رفتار سازه را محاسبه می‌کند.

اما یک نکته بسیار مهم وجود دارد:

Run Analysis به معنی صحیح بودن مدل نیست.

ممکن است تحلیل بدون خطای جدی اجرا شود و در عین حال مدل از نظر مهندسی اشتباه باشد.

تحلیل فقط می‌گوید نرم‌افزار توانسته مدل تعریف‌شده را حل کند؛ نه اینکه شما ساختمان را درست مدل کرده‌اید.

Error و Warning را جدی بگیرید

هنگام تحلیل ممکن است ETABS پیام‌هایی برای کاربر نمایش دهد.

خطا یا Error معمولاً نشان می‌دهد مشکلی وجود دارد که باید برطرف شود.

Warning به این معنی نیست که همیشه مدل کاملاً غلط است، اما حتماً باید آن را بررسی کرد.

بدترین عادت برای یک کاربر تازه‌کار این است که همه هشدارها را نادیده بگیرد و صرفاً به این دلیل که نرم‌افزار در نهایت تحلیل را انجام داده، مدل را معتبر فرض کند.

بعد از Analysis چه چیزهایی را بررسی کنیم؟

پس از تحلیل، اولین کار نباید طراحی تیر و ستون باشد.

ابتدا باید رفتار کلی سازه را بررسی کنیم.

مهم‌ترین خروجی‌های اولیه

این جدول فقط یک راهنمای اولیه است و برای هر پروژه باید خروجی‌های موردنیاز طبق روش تحلیل و ضوابط پروژه بررسی شوند.

Deformed Shape؛ اولین نگاه به رفتار سازه

یکی از بهترین روش‌های کنترل اولیه، مشاهده شکل تغییرشکل‌یافته سازه است.

در این تصویر، سازه تحت یک حالت بار مشخص تغییر مکان می‌دهد و شکل پاسخ آن دیده می‌شود.

اگر سازه به شکل غیرمنتظره‌ای حرکت کند یا یک بخش از مدل رفتار عجیب داشته باشد، باید دوباره سراغ مدل برویم.

ممکن است مشکل از:

• اتصال اعضا
• شرایط تکیه‌گاهی
• دیافراگم
• سختی مقاطع
• بارگذاری
• یا یک خطای هندسی

باشد.

تحلیل مودال و مفهوم دوره تناوب

در تحلیل مودال، سازه بر اساس جرم و سختی خود دارای مودهای ارتعاشی مختلف خواهد بود.

ETABS از روش‌هایی مانند Eigenvector و Ritz Vector برای تحلیل مودال پشتیبانی می‌کند. مستندات رسمی CSI نیز هر دو رویکرد را در چارچوب تحلیل مودال ETABS توضیح می‌دهند.

برای مبتدی، مهم‌ترین نکته این است که بداند سازه فقط یک «عدد دوره تناوب» ندارد؛ بلکه مجموعه‌ای از مودهای ارتعاشی دارد.

مهندس باید بررسی کند که مودهای اصلی چگونه در امتدادهای مختلف شکل گرفته‌اند و آیا رفتار کلی با انتظار او از سیستم سازه‌ای سازگار است یا خیر.

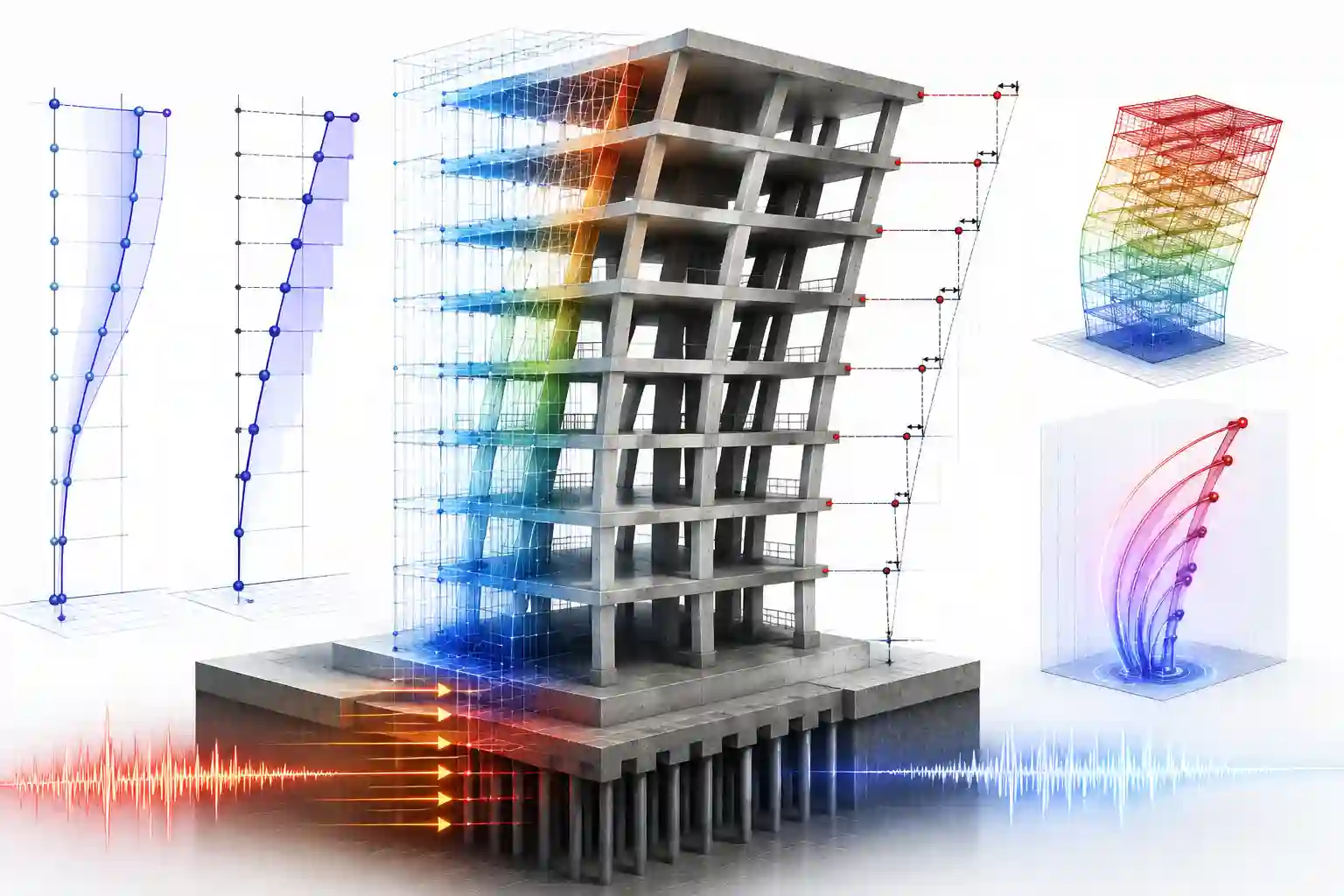

Story Drift چیست؟

دریفت طبقه یکی از مفاهیم بسیار مهم در ارزیابی رفتار لرزه‌ای ساختمان است.

به زبان ساده، Story Drift به تغییرمکان نسبی بین ترازهای مجاور اشاره دارد.

در یک ساختمان ممکن است تغییرمکان کلی کوچک به نظر برسد، اما تفاوت جابه‌جایی بین دو طبقه قابل توجه باشد. این موضوع می‌تواند برای ارزیابی عملکرد جانبی سازه اهمیت داشته باشد.

محدودیت‌های مجاز دریفت باید مطابق ضوابط پروژه تعیین شوند و نمی‌توان یک عدد ثابت را برای تمام ساختمان‌ها به عنوان معیار عمومی معرفی کرد.

Base Shear چیست؟

Base Shear یا برش پایه، نمایانگر نیروی جانبی کلی در پایه ساختمان تحت یک حالت بار مشخص است.

بررسی برش پایه برای کنترل نتایج تحلیل لرزه‌ای اهمیت دارد و در بعضی روش‌ها می‌توان نتایج روش‌های مختلف تحلیل را با معیارهای موردنیاز آیین‌نامه‌ای مقایسه کرد.

این نکته مهم است که فقط «عدد برش پایه» را نبینید؛ باید بدانید این عدد مربوط به کدام Load Case و بر اساس کدام روش محاسبه شده است.

طراحی تیرهای بتنی بعد از تحلیل

پس از اطمینان نسبی از رفتار مدل، می‌توان وارد مرحله طراحی شد.

در تیرهای بتنی، پارامترهایی مانند لنگر خمشی، نیروی برشی و الزامات آرماتورگذاری بررسی می‌شوند. ETABS قابلیت طراحی تیرها و قاب‌های بتنی را بر مبنای آیین‌نامه‌های مختلف دارد.

اما نکته‌ای که یک دانشجوی تازه‌کار باید از همان ابتدا یاد بگیرد این است که آرماتور پیشنهادی نرم‌افزار پایان کار نیست.

نتیجه نرم‌افزار باید در چارچوب آیین‌نامه و با کنترل مهندسی تفسیر شود.

طراحی ستون‌ها

ستون‌ها از حساس‌ترین اعضای ساختمان هستند.

در طراحی آن‌ها ممکن است اثر همزمان نیروی محوری، لنگرهای مختلف، برش و الزامات لرزه‌ای بررسی شود.

در یک مدل درست، مهندس باید علاوه بر نتیجه طراحی، به مسیر انتقال نیرو نیز توجه کند.

اگر یک ستون به طور غیرعادی تحت نیروی زیاد قرار گرفته، تنها تغییر آن ستون ممکن است راه‌حل مناسبی نباشد؛ شاید مشکل به آرایش کلی سیستم، توزیع سختی یا مسیر بار مرتبط باشد.

طراحی دیوارهای برشی

طراحی دیوارهای برشی نیز علاوه بر تحلیل نیروها، نیازمند توجه به آرماتورهای قائم و افقی، نواحی مرزی و الزامات شکل‌پذیری است.

ETABS ابزارهای مختلفی برای تحلیل و طراحی دیوارهای برشی در اختیار قرار می‌دهد و در نسخه‌های جدید نیز قابلیت‌های طراحی مربوط به آیین‌نامه‌های مختلف توسعه یافته‌اند.

با این حال، طراحی واقعی دیوار برشی موضوعی تخصصی است و بهتر است یادگیری آن بعد از تسلط به مبانی تحلیل و طراحی سازه انجام شود.

P-Delta چیست و چرا اهمیت دارد؟

در ساختمان‌ها، نیروی محوری وارد بر اعضا می‌تواند در کنار تغییرمکان جانبی باعث ایجاد اثرات ثانویه شود که به آن‌ها اثرات P-Delta گفته می‌شود.

ETABS امکان در نظر گرفتن اثرات غیرخطی هندسی از جمله P-Delta را فراهم می‌کند و مستندات رسمی نیز روش‌های تعریف آن را توضیح داده‌اند.

در پروژه‌هایی که این اثر اهمیت دارد، باید نحوه فعال‌سازی و تنظیم آن بر اساس روش تحلیل و الزامات پروژه انجام شود.

این گزینه نباید صرفاً به دلیل اینکه «در همه پروژه‌ها باید روشن باشد» به شکل کورکورانه فعال شود.

چرا بعضی مدل‌های ETABS با وجود ظاهر خوب، اشتباه هستند؟

این سؤال یکی از مهم‌ترین سؤال‌های آموزش ETABS است.

فرض کنید یک مدل کاملاً منظم دارید. همه تیرها و ستون‌ها دیده می‌شوند، دیوارها درست رنگ شده‌اند و ساختمان از نظر سه‌بعدی بسیار حرفه‌ای به نظر می‌رسد.

اما اگر:

• یک بار دوبار اعمال شده باشد،
• Mass Source اشتباه باشد،
• دیافراگم نادرست باشد،
• یک ستون اتصال نداشته باشد،
• یک دهانه طول متفاوت داشته باشد،
• یا تکیه‌گاه‌ها با فرض مهندسی پروژه هماهنگ نباشند،

آن مدل ممکن است نتایج اشتباهی ارائه دهد.

بنابراین کیفیت مدل از ظاهر آن مهم‌تر است.

رایج‌ترین اشتباهات مبتدی‌ها در ETABS

اشتباه اول؛ شروع کار بدون شناخت نقشه

اگر پلان سازه را نفهمیدید، هنوز برای مدل‌سازی آماده نیستید.

اشتباه دوم؛ کپی کردن یک مدل آماده

فایل‌های نمونه برای یادگیری عالی هستند، اما انتقال مستقیم آن‌ها به پروژه جدید بسیار خطرناک است.

اشتباه سوم؛ اشتباه در واحدها

حتی یک خطای واحد می‌تواند نتیجه مدل را به طور جدی تغییر دهد.

اشتباه چهارم؛ دوبار حساب کردن Self Weight

اگر وزن خود سازه هم خودکار وارد شود و هم دستی اعمال شود، بارگذاری غیرواقعی خواهد شد.

اشتباه پنجم؛ تعریف Mass Source بدون بررسی

جرم سازه باید با فرضیات بارگذاری و تحلیل پروژه هماهنگ باشد. مستندات CSI نیز روش‌های مختلف تعریف جرم از خودجرم، بارها و جرم اضافی را توضیح می‌دهند.

اشتباه ششم؛ استفاده یکسان از Diaphragm برای همه پروژه‌ها

رفتار واقعی سقف و شرایط هندسی باید در انتخاب مدل لحاظ شوند.

اشتباه هفتم؛ بی‌توجهی به اتصال اعضا

یک مدل می‌تواند زیبا باشد ولی گره‌های آن اشتباه باشند.

اشتباه هشتم؛ بی‌توجهی به بازشوهای بزرگ

بازشوهای سقف و دیوار را باید بر اساس واقعیت پروژه مدل کرد.

اشتباه نهم؛ پذیرفتن خروجی طراحی بدون تحلیل مهندسی

ETABS پاسخ عددی می‌دهد؛ مهندس باید آن پاسخ را تفسیر کند.

چگونه یک پروژه چهارطبقه تمرینی را مدل کنیم؟

برای یادگیری عملی، بهتر است یک ساختمان ساده را انتخاب کنید تا تعداد متغیرها کم باشد.

فرض کنید یک ساختمان بتنی چهارطبقه داریم که پلان آن منظم است. ابتدا محورهای سازه از روی پلان استخراج می‌شوند و ارتفاع طبقات تعیین می‌شود. سپس Grid و Storyها در ETABS تعریف می‌شوند.

در مرحله بعد، بتن و فولاد بر اساس مشخصات پروژه تعریف می‌شوند. پس از آن مقاطع اولیه تیر و ستون ساخته می‌شوند و اعضا در طبقات مختلف قرار می‌گیرند.

سپس سقف‌ها و دیوارهای مورد نیاز مدل می‌شوند. بازشوهای اصلی در محل صحیح ایجاد شده و شرایط دیافراگمی تعیین می‌شود.

بعد از هندسه، نوبت به بارگذاری می‌رسد. بارهای مرده و زنده تعریف می‌شوند و وزن دیوارها نیز بر اساس روش مدل‌سازی اعمال می‌شود. در ادامه Mass Source و حالات بار لرزه‌ای یا سایر حالات موردنیاز تعریف می‌شوند.

پس از این مرحله، مدل باید کنترل شود. فقط زمانی که مطمئن شدیم هندسه و ورودی‌ها صحیح‌اند، تحلیل را اجرا می‌کنیم.

این مثال ساده یک نکته مهم را روشن می‌کند: ETABS بیشتر شبیه یک زنجیره است تا یک فهرست دستور. اگر یکی از حلقه‌های ابتدایی زنجیره اشتباه باشد، مراحل بعدی نیز تحت تأثیر قرار می‌گیرند.

مسیر یادگیری ETABS برای کسی که از صفر شروع می‌کند

اگر تازه می‌خواهید ETABS را شروع کنید، بهتر است تصور نکنید که باید همه چیز را در یک دوره کوتاه یاد بگیرید.

ابتدا باید بتوانید نقشه را بخوانید.

بعد باید مبانی استاتیک، مقاومت مصالح و تحلیل سازه را بشناسید.

سپس باید مفاهیم بارگذاری و رفتار لرزه‌ای ساختمان را یاد بگیرید.

بعد از آن می‌توانید وارد ETABS شوید و روی یک پروژه ساده تمرین کنید.

این ترتیب خیلی بهتر از حالتی است که فرد فقط مجموعه‌ای از ویدئوهای نرم‌افزاری را تماشا کند و مسیر کلیک‌ها را حفظ کند.

یک برنامه پیشنهادی برای تمرین

آیا برای یادگیری ETABS باید AutoCAD بلد باشیم؟

آشنایی با AutoCAD بسیار مفید است، به‌خصوص برای خواندن پلان‌ها، مختصات و آماده‌سازی اطلاعات هندسی، اما یادگیری ETABS وابسته به تسلط کامل بر AutoCAD نیست.

آنچه اهمیت بیشتری دارد، این است که فرد بتواند نقشه سازه را بخواند و اطلاعات آن را به مختصات و اعضای قابل مدل‌سازی تبدیل کند.

در پروژه‌های حرفه‌ای، ابزارهای BIM و تبادل اطلاعات نیز می‌توانند بین نرم‌افزارهای مختلف مورد استفاده قرار گیرند. CSI نیز بر قابلیت‌های interoperability و ارتباط با سایر پلتفرم‌های AEC تأکید کرده است.

آیا یادگیری ETABS بدون دانش سازه امکان‌پذیر است؟

یادگیری نرم‌افزار بدون دانش عمیق سازه‌ای ممکن است، اما انجام مدل‌سازی و طراحی واقعی بدون دانش کافی سازه‌ای قابل اتکا نیست.

شما می‌توانید یاد بگیرید چگونه Grid تعریف کنید، ستون بکشید، بار وارد کنید و Analysis را اجرا کنید؛ اما اگر ندانید سازه تحت بار چگونه باید رفتار کند، ممکن است نتیجه‌ای به دست آورید که قادر به تشخیص نادرستی آن نباشید.

بنابراین هدف اصلی باید این باشد:

دانش سازه + مهارت مدل‌سازی + توانایی تفسیر نتایج

ترکیب این سه مهارت است که یک کاربر حرفه‌ای ETABS می‌سازد.

تفاوت مدل‌سازی ETABS با طراحی سازه

مدل‌سازی یک مرحله از فرآیند طراحی است، نه تمام آن.

در مدل‌سازی، شما ساختمان را به شکلی تعریف می‌کنید که نرم‌افزار بتواند رفتار آن را محاسبه کند.

در تحلیل، نیروها و تغییرمکان‌ها محاسبه می‌شوند.

در طراحی، این نتایج برای کنترل ظرفیت اعضا و تعیین الزامات طراحی استفاده می‌شوند.

پس بهتر است این سه مفهوم را جدا نگه دارید:

Modeling → ساخت مدل

Analysis → محاسبه رفتار

Design → کنترل و طراحی اعضا

چرا نتایج ETABS را باید با محاسبات دستی کنترل کنیم؟

محاسبات دستی قرار نیست جای ETABS را بگیرند. هدف آن‌ها کنترل منطقی بودن نتایج است.

برای مثال، مهندس باید بتواند یک برآورد تقریبی از وزن ساختمان، بار یک طبقه، اندازه دهانه‌ها یا رفتار کلی یک قاب داشته باشد.

اگر نرم‌افزار یک نتیجه بسیار عجیب نشان دهد و شما هیچ تصور تقریبی از مقدار منطقی آن نداشته باشید، نمی‌توانید خطا را تشخیص دهید.

بنابراین محاسبات ساده دستی یکی از مهم‌ترین ابزارهای کنترل یک مدل کامپیوتری است.

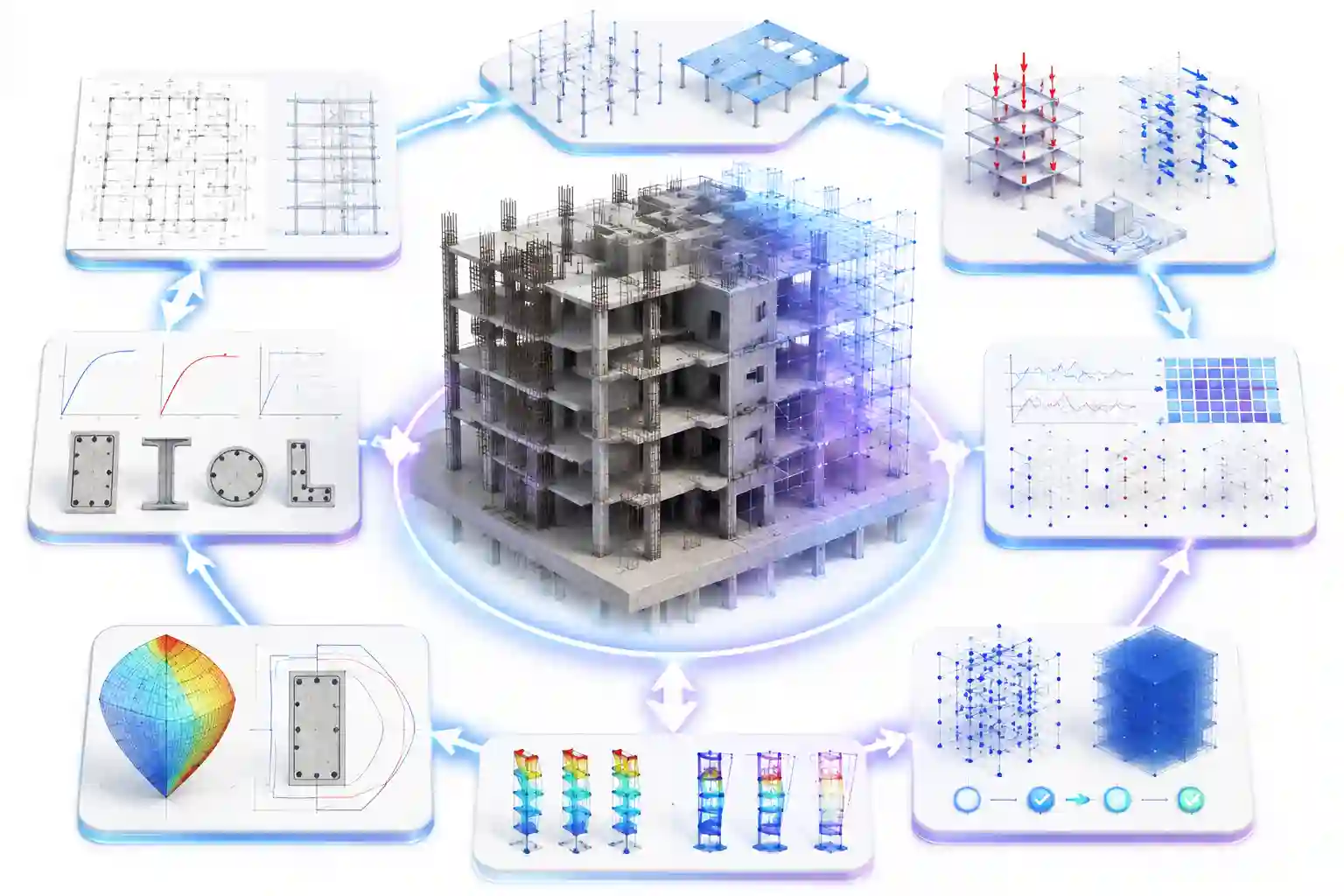

کنترل نهایی مدل؛ از هندسه تا طراحی

در پایان فرآیند، یک کنترل کامل بهتر است شامل چند سطح باشد.

در سطح اول، هندسه بررسی می‌شود: Storyها، Grid، تیرها، ستون‌ها، دیوارها، سقف‌ها و بازشوها.

در سطح دوم، مشخصات بررسی می‌شوند: مصالح، مقاطع، ضخامت‌ها و خواص اعضا.

در سطح سوم، بارگذاری و جرم بررسی می‌شوند: Load Pattern، Load Case، Load Combination و Mass Source.

در سطح چهارم، رفتار سازه بررسی می‌شود: Deformed Shape، مودها، دوره تناوب، دریفت، برش پایه و نیروهای اعضا.

در سطح پنجم، طراحی بررسی می‌شود: وضعیت تیرها، ستون‌ها، دیوارها و کنترل‌های موردنیاز.

این رویکرد چندمرحله‌ای باعث می‌شود خطاها قبل از تبدیل شدن به مشکل بزرگ‌تر شناسایی شوند.

ETABS را با پروژه واقعی چگونه تمرین کنیم؟

بهترین تمرین برای ETABS یک ساختمان کاملاً ساده اما واقعی است.

یک ساختمان چهار یا پنج‌طبقه با پلان منظم انتخاب کنید. ابتدا فقط مدل هندسی را بسازید و تحلیل نکنید. پس از کنترل هندسه، خواص مصالح و مقاطع را تعریف کنید.

بعد سقف و دیافراگم را اضافه کنید. در ادامه بارگذاری ثقلی را اعمال کنید و پاسخ سازه را بررسی کنید.

پس از آن می‌توانید بارگذاری جانبی و تحلیل لرزه‌ای را مطالعه کنید.

وقتی این پروژه برایتان قابل فهم شد، ساختمان را کمی پیچیده‌تر کنید؛ مثلاً بازشوی بزرگ ایجاد کنید، دیوار برشی اضافه کنید، طبقات را نامنظم کنید یا از سیستم سازه‌ای دیگری استفاده کنید.

به این ترتیب مهارت شما واقعاً رشد می‌کند.

مهم‌ترین چیزی که باید از این آموزش به خاطر بسپارید

اگر فقط چند مفهوم از این مقاله را به خاطر می‌سپارید، این چند اصل از همه مهم‌ترند:

اول ساختمان را بفهمید، بعد آن را مدل کنید.

عددهای نرم‌افزار را بدون شناخت واحدها وارد نکنید.

مدل سه‌بعدی زیبا الزاماً مدل صحیح نیست.

Mass Source و Loadهای سازه را جدی بگیرید.

قبل از Analysis، مدل را کنترل کنید.

بعد از Analysis نیز مدل را دوباره کنترل کنید.

خروجی ETABS را تفسیر کنید، نه اینکه فقط از روی آن کپی کنید.

جمع‌بندی؛ از صفر تا صد ETABS دقیقاً یعنی چه؟

وقتی ما در نبض ساختمان می‌گوییم «آموزش ETABS از صفر تا صد»، منظور واقعی نباید حفظ کردن تمام منوهای نرم‌افزار باشد. ETABS یک ابزار بسیار گسترده است و حتی مهندسان باتجربه نیز ممکن است فقط بخشی از قابلیت‌های آن را در پروژه‌های معمول خود استفاده کنند.

برای یک مبتدی، «از صفر تا صد» یعنی ابتدا بتواند یک ساختمان را بخواند و مشخصات واقعی آن را تشخیص دهد؛ سپس هندسه ساختمان را در قالب Story و Grid وارد کند، مصالح و مقاطع را تعریف کند و اعضای سازه‌ای را به شکل صحیح مدل کند. بعد باید سقف، دیافراگم، دیوارهای سازه‌ای و شرایط مرزی را مطابق فرضیات مدل اضافه کند.

در مرحله بعد باید مفهوم بار را بفهمد. بار مرده، بار زنده، وزن خود سازه، بارهای جانبی، Mass Source، Load Pattern، Load Case و Load Combination هرکدام بخشی از یک زنجیره هستند و نمی‌توان آن‌ها را بدون درک ارتباطشان با یکدیگر وارد کرد.

بعد از آن نوبت تحلیل است. اما تحلیل نقطه پایان نیست. مدل باید از نظر تغییر شکل، مودهای ارتعاشی، دوره‌های تناوب، دریفت، برش پایه و نیروهای داخلی کنترل شود. سپس طراحی تیرها، ستون‌ها، دیوارها و سایر اعضا انجام می‌شود و نتایج باید از دید مهندسی ارزیابی شوند.

در نهایت، مهم‌ترین درس ETABS این است که نرم‌افزار جایگزین مهندس نیست. ETABS می‌تواند بخش بزرگی از محاسبات را با سرعت و دقت بسیار بالا انجام دهد، اما کیفیت نتیجه به کیفیت اطلاعات ورودی و فرضیات مدل وابسته است. خود CSI نیز ETABS را به عنوان یک محیط یکپارچه برای مدل‌سازی، تحلیل، طراحی و گزارش‌گیری معرفی می‌کند؛ اما این یکپارچگی به این معنی نیست که تصمیم‌های مهندسی به صورت خودکار و بدون نیاز به کنترل انسانی اتخاذ می‌شوند.

اگر از امروز یادگیری ETABS را شروع می‌کنید، به جای حفظ کردن مسیر کلیک‌ها، تلاش کنید هر بار که یک گزینه را انتخاب می‌کنید از خودتان بپرسید:

این گزینه قرار است چه بخش واقعی از ساختمان را نمایش دهد؟

وقتی پاسخ این سؤال را بدانید، یادگیری نرم‌افزار بسیار سریع‌تر، عمیق‌تر و ماندگارتر خواهد شد.

سوالات متداول
